Лестница приставная из профильной трубы: этапы изготовления

Лестницы используются во множестве строительных и хозяйственных работ

Сегодня мы разберемся, как делается лестница приставная из профильной трубы. Это очень надежный вариант изделий, который намного прочнее обычных деревянных конструкций и служат в несколько раз дольше.

В обзоре мы опишем два варианта конструкций, вы можете выбрать более подходящий и реализовать его в соответствии с рекомендациями из нужного раздела.

Содержание статьи

Особенности изделий и требования, предъявляемые к ним
Варианты лестниц
- Обычная конструкция
- Складной вариант
Вывод

Особенности изделий и требования, предъявляемые к ним

Так как лестница предназначена для работы на определенной высоте, то требования к подобным конструкциям очень высоки. Мы не будем вникать в дебри строительной документации, и разбираться, какой должна быть лестница приставная — ГОСТ 26-887-86 подскажет вам всю необходимую информацию, документ несложно найти в сети.

Давайте выясним, с учетом каких требований должны собираться подобные конструкции. Это позволит вам соорудить не только надежный, но и безопасный вариант для проведения самых разных работ.

Основные требования предъявляемые к приставным лестницам, таковы:

Максимальная высота не должна превышать 5 метров. Если делать ее больше, то пользоваться такой конструкцией будет небезопасно. Даже когда лестница длиной 5 м приставлена к стене, то залезть на самый верх решится далеко не каждый. Вы можете сделать высоту и меньше, все зависит от ваших потребностей;

Лестница приставная Н=5 м — максимум высоты

Важно! У электриков, которые занимаются ремонтом линий электропередач, используется специальная разборная конструкция, состоящая из сегментов, ее можно собрать до высоты 20 метров и более, но конструкция обязательно крепится к опорам в процессе использования.

Лестница приставная разборная скручивается болтами и имеет поручни по бокам

Расстояние между ступеньками должно составлять от 300 до 400 мм, этот диапазон обеспечивает удобство и безопасность передвижения. При этом от первой ступеньки до земли должно быть не более 400 мм;
Если вы будете использовать конструкцию на твердых основаниях, то на торцы стоек нужно поставить упоры, чтобы предотвратить соскальзывание конструкции в процессе ее использования.

Варианты лестниц

Теперь разберемся, как сооружается приставная лестница из профильной трубы. Вначале разберем классический вариант, а после рассмотрим небольшую складную конструкцию.

Обычная конструкция

Инструкция по проведению работ своими руками выглядит так:

Иллюстрация	Описание
Материал для работы	Для работы нам понадобится следующее: Два куска профилированной трубы шириной 40 мм, узкий торец обычно равен 20 мм. Длина элементов должна быть не меньше длины лестницы, которую вы собираетесь изготовить; Круглая труба диаметром 30 мм. Ее количество зависит от того, сколько ступеней будет в конструкции. Посчитать легко — длина одного элемента 40 см.
Разметка материала	С помощью рулетки и маркера производится разметка стоек. В нашем случае они будут иметь длину 470 см. Чтобы получить два идеально ровных элемента, труба выравнивается по нижнему краю и укладывается вплотную. Вы размечаете сразу два элемента — получается и быстро, и точно.
Резка металла	Стойки режутся с помощью обычной болгарки или специальной установки, если таковая есть под рукой. Тут все просто, главное — резать элементы перпендикулярно, без перекосов.
Разметка положения ступеней	С помощью маркера помечаются места будущего расположения ступенек. Метки ставятся по центру будущих элементов. Ставьте линии через каждые 40 см. Лучше, если кто-то будет придерживать рулетку в процессе работы.
Разметка центра профиля	Далее нужно напротив ранее нанесенных меток поставить точки по центру элементов. Так как ширина заготовок 40 мм, то точки ставятся на 20 мм. Опять же лучше делать это сразу на двух трубах, которые выровнены по нижней части.
Метки под сверление	В месте расположения точек ставятся крестики, чтобы метки были лучше видны, и вы не искали их в процессе работы.
Коронка по металлу	Для сверления профильной трубы нам нужна специальная коронка по металлу диаметром 30 мм. Купить такую оснастку можно в любом магазине электроинструмента.
Установка коронки	Коронка ставится на электродрель. Хвостовик следует очень хорошо зажать в патроне с использованием специального ключа. Важно! Сверление металла — процесс достаточно трудоемкий, поэтому для работы используйте дрель мощностью не менее 900 Ватт.
Сверление отверстия	Дрель ставится так, чтобы центровочное сверло коронки располагалось точно посередине метки. Далее электроинструмент запускается и производится сверление: вначале в металл входит центровочное сверло, а затем зубья коронки выбирают идеально ровную окружность.
Готовое отверстие	Когда вы пройдете через стенку профильной трубы — сразу вынимайте коронку, чтобы не повредить наружную стенку, она должна быть цельной.
Готовые стойки	Таким же образом работа продолжается до самого конца. Когда стойки просверлены, поднимите их, чтобы куски металла высыпались изнутри. Пока эту часть можно отложить и приступать к изготовлению ступенек.
Разметка трубы	Труба размечается по 40 см. Именно такие куски нужны для ступеней. С учетом того, что они уйдут почти на 20 мм в профтрубу с каждой стороны, ориентировочная ширина конструкции составит 360-370 мм. При желании вы можете сделать конструкцию с расширением книзу, но тут придется высчитывать ширину ступеней, а это сложно.
Резка трубы	Труба нарезается на куски необходимого нам размера. Важно делать ее ровной, чтобы торцы не были перекошены. В процессе распиловки следует хорошо держать трубу, чтобы она не болталась.
Шлифовка торцов	Торцы трубы слегка шлифуются, нужно убрать все заусенцы, которые образовываются при резке и могут мешать вставить элемент в стойку.
Заготовки ступеней	В нашем случае понадобилось 11 заготовок под ступени. Все они тщательно обработаны на торцах. Использование круглых труб позволяет добиться большей прочности, так как мы не просто привариваем элементы к поверхности, а вставляем их внутрь. В этом случае даже если сварка лопнет, ступенька не вывалится — безопасность конструкции намного лучше, чем при применении ступеней из профильной трубы.
Трубы отлично вставляются в отверстия	Вначале нужно положить одну из стоек на землю отверстиями вверх, а затем вставить в них трубы по всей длине. Тут все просто и понятно, а вот на следующий этап лучше привлечь помощника.
Поставили вторую стойку	На верхние торцы ступенек надевается вторая стойка. Не перепутайте концы и поставьте ее правильной стороной. Главное — совместить все торцы по отверстиям.
Фиксация элементов	Чтобы зафиксировать лестницу в неподвижном положении, ее надо стянуть в трех местах веревкой или пластиковой стяжкой.
Клемма сварочного аппарата	Клемму нужно поставить на ступеньку, которую вы будете приваривать. Так как металл у нас свежий, то ничего дополнительно очищать не надо.
Сварочные работы	Ступеньки привариваются по периметру. Тут не важна аккуратность и красота, главное — хорошо проварить шов, чтобы он был прочным и надежным.
Удаление окалины	Окалину и рыхлые части стоит аккуратно сбить с помощью молотка. Просто пройдитесь вокруг, постукивая молоточком, вы сами увидите, где нужно тщательнее поработать, а где и так все хорошо.
Крепление шлифовочного диска	На болгарку устанавливается шлифовочный диск. Ни в коем случае не пользуйтесь отрезным вариантом при зачистке поверхности, это очень опасно, так как элемент может лопнуть под нагрузкой.
Зачистка соединений	Все наплывы и кривые участки аккуратно шлифуются. Нужно просто сгладить поверхность, не усердствуйте слишком сильно, чтобы не убрать много металла и не ослабить сварочный шов.
Установка проволочного диска	Чтобы окончательно зачистить поверхность и убрать мелкие шероховатости, нужно использовать специальную проволочную чашку. Она ставится на болгарку вместо шлифовочного диска.
Окончательная зачистка	Проволочной чашкой поверхность зачищается до конца. Этим же приспособлением можно убрать следы коррозии с поверхности трубы, если таковые на ней есть.
Грунтовка стыков	Места сварки нуждаются в дополнительной защите, поэтому их со всех сторон следует обработать грунтовкой. Удобнее всего это делать аэрозольным баллоном.
Готовая лестница	После высыхания грунтовки конструкция окрашивается. Так собирается приставная лестница своими руками из профильной трубы.

Этот вариант может использоваться и для строительных работ, и для сбора урожая, и как приставная лестница на чердак.

Складной вариант

Классический тип конструкций мы разобрали, теперь разберем универсальный вариант, который может применяться для разных целей.

Лестница-стремянка приставная из профильной трубы делается так:

Иллюстрация	Описание
Материал для изготовления	В качестве основного материала мы будем использовать профильную трубу 40х20 мм. Размеры могут быть и другими, главное, чтобы элементы были прочными и обеспечивали необходимую жесткость конструкции. Количество и длина профтрубы зависят от того, какие размеры будет иметь готовое изделие.

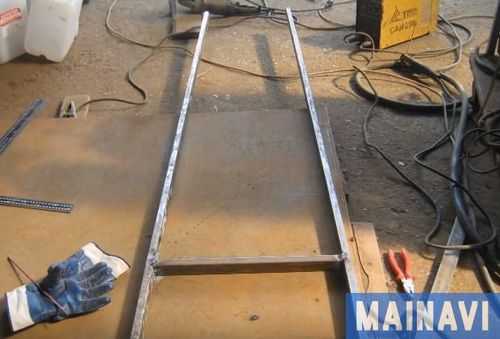

Первая перекладина	Отрезаются две стойки, как это сделать, мы рассматривали в разделе выше. Таким же образом нарезаются и элементы под ступеньки. Важно делать все точно и резать металл аккуратно. Торцы зачищаются, чтобы на них не было заусенцев и других изъянов. Сварка производится на ровной поверхности, надо, чтобы части были надежно зафиксированы до того момента, пока их не прихватят сваркой. Важно! Ступени желательно приваривать под уклоном, чтобы лестница была более удобной в использовании.
Продолжение работы	Далее привариваются следующие ступени. Нужно помнить следующее: Все ступени должны располагаться под одним и тем же углом; Расстояние между элементами не должно различаться; Следите за тем, чтобы геометрия лестницы была правильной, и ее не выворачивало в разные стороны.
Готовый элемент	Далее привариваются все остальные перекладины. Получается обычный вариант, но так как нам нужна приставная складная лестница, то надо изготовить вторую часть конструкции. Не забудьте сделать следующее: Сбить окалину молотком; Зачистить швы диском, чтобы убрать выступы и сгладить поверхность.
Приваривание верхнего изогнутого элемента	В верхней части привариваются выступы так, как показано на фото. Они будут служить для складывания конструкции, также их можно использовать как упоры.
Приваренные части	Так выглядит лестница с выступами. Швы тщательно зачищаются, чтобы конструкция была аккуратной.
Сверление отверстий	В изогнутых выступах сверлятся отверстия под складную часть. Помните следующее: Диаметр делается 12 мм — по размеру шпильки, которую мы будем использовать в дальнейшем; Важно, чтобы отверстия были идеально симметричными.
Материалы для работы	Для сборки лестницы нам понадобятся следующие комплектующие: Шпилька диаметром 12 мм. Ее длина должна быть больше ширины лестницы как минимум на 4 см; Две пластинки с отверстиями на 12 мм. Они будут привариваться к опорной части, размер подбирается индивидуально; Две гайки с резьбой М12.
Примерка пластин	Вырезается две опорные стойки, к ним прикладываются и замеряются пластины, которые нужно разметить так, чтобы они располагались идеально ровно.
Приваривание проушин	Проушины привариваются по меткам. Очень важно расположить их ровно, чтобы не получилось перекосов и вам не пришлось отрезать пластины и варить их заново.
Привариваение перекладины к опоре	Чтобы опорная конструкция была прочной, в верхней части приваривается поперечина, ее расположение выбирается произвольно.
Приваривание второй распорки	Еще одна распорка приваривается в нижней части. Тут все так же, как и в случае сверху, единственный нюанс — ребро жесткости должно быть не выше, чем в 40 см от земли.
Соединение	Так выглядит подвижное соединение частей. Все очень просто и при этом надежно.
Готовая конструкция	Вот и готовое изделие. Остается зачистить стыки, загрунтовать поверхность и нанести краску. Если вам нужна лестница с площадкой приставная, то можно приварить к верней части металлическую пластину.

Этот вариант отличается удобством и функциональностью, а его цена выходит в разы ниже, чем у готовых изделий.

Вывод

Теперь вы знаете, как собирается приставная лестница своими руками из профильной трубы, причем на ваш выбор представлено целых два варианта. Видео в этой статье поможет разобраться в теме еще лучше.

Лестница из профильной трубы своими руками: расчеты, монтаж и видео

Лестница из профильной трубы своими руками создается сварным и сборным способом. Для ее изготовления рассматривают приставные, стационарные и другие варианты. Для наглядного примера, ниже рассмотрены варианты установки сооружения в виде прямой, винтовой и мобильной конструкции.

Лестница из профиля для внутреннего размещения

Важные детали

Содержание

1 Важные детали
2 Подготовка материалов
3 Металлокаркас для маршевой лестницы
4 Винтовые конструкции
5 Приставная лестница

Для уменьшения веса профильной конструкции применяют вставки из дерева, стекла, камня и керамики.
Приставная лестница из профильной трубы своими руками производится в качестве дополнения крыльца, наружного подъема на чердак и установки внутри помещений.
Для создания ступенек используются профилированные трубы сечением 5-7,4 см. исключить дрожание и вибрацию можно путем сокращения длины стоек в пролетах.
Наклон ступеней – 1:2 или 1:2,5, что соответствует углу подъема от 30 до 40 гр.
Правильно разработанная лестница из профильной трубы своими руками на чертежах имеет не более 18 ступеней. При наличии высоких потолков, сооружается площадка между маршами.
Для удобства создается нечетное количество ступенек в марше. Это позволяет начинать и заканчивать шаг с одинаковой ноги.
Высота ступенек составляет 15 – 21 см.
Ширина ступенек равна 30 см. Чем меньше угол наклона, тем шире проступи.

Лестничный марш из профильных элементов

Металлическая лестница из профильной трубы своими руками может иметь альтернативу в виде двух швеллеров. Изначально сваривают опорную раму, затем каркас для ступенек. Он размещается двумя способами:

Поверх швеллера;
Внутри рамы.

В первом варианте уголки привариваются к верхней полке швеллера. А во втором случае создается предварительное крепление уголков к наклонным балкам внутри. К ним приваривают оставшиеся детали каркаса ступенек. Ниже отображена лестница из профильной трубы своими руками на фото.

Подготовка материалов

Швеллер 16 (высотой 16 см, шириной полки 6,4 см) длиной, соизмеримой с маршем. Потребуется 2 балки.
Профиль толстостенный 4х4 см. Его количество определяется числом ступеней. Для создания небольшого марша потребуется 20 м погонных.

Инструменты для возведения марша:

Пила для металлоконструкций (маятниковый вариант).
Станок для сверления.
Сварка.
Электродрель.

Лестница из профиля для установки внутри здания

Этапы монтажа:

Межэтажная лестница из профильной трубы своими руками начинается с обрезки косоуров до нужных параметров так, чтобы после монтажа они образовывали упор на пол плоской стороной среза.
Для более прочной фиксации на перекрытиях первого и второго этажа к бетонной основе под напольной поверхностью закладывают балки из металла (можно применить швеллер с параметрами 22 см). Длина балок должна быть больше ширины лестницы.
Производится крепление несущих швеллеров к закладным балкам. Для этого применяется сварка.

Ступени из профиля для установки в здании

Здесь можно узнать в подробностях, как производится лестница из профильной трубы своими руками на видео:

Из профиля создаются заготовки для ступенек прямоугольной формы.

Заготовки монтируют на направляющих и приваривают к ним. Для создания усиления сооружения применяют вертикальные опорные части из той же трубы.
Для облегчения устройства вместо трубы можно использовать стальные уголки.
Каркас зачищается и окрашивается для исключения порчи конструкции.
На основу из металла укладываются проступи из массива с дальнейшим креплением с помощью саморезов. Для этого предварительно сверлятся зазоры.
С боковых сторон направляющих швеллеров привариваются опоры в виде столбов, поверх размещаются поручни.
На ступеньках монтируются вертикальные стойки. Вместо балясин могут послужить горизонтальные прутки или листовые плиты типа плексигласа, пластиката, шпона, триплекса и пр.

Ступени из профиля для внутреннего монтажа

Металлокаркас для маршевой лестницы

План работ:

Разметка и нарезка профиля, соединение рам под ступенями.
Бетонирование конструкции.
Монтаж косоуров;
Оснащение уголками тыльную часть ступеней.
Сварка ступенек между собой.

Инструкция по монтажу:

Рассчитывается число ступенек, их параметры.
Для создания каркаса применяется профиль 10х10 см и уголки 4х4 см. В данном случае труба применяется вместо швеллера, так как характеризуется большой жесткостью.
Создают постамент для пологой конструкции. На краю платформы размещается нижняя отправная точка начала ступенек.

Ступени из профиля между первым и вторым этажом

Внимание! в случае установки прямого сооружения, постамент не потребуется, так как важно учитывать отправные точки между напольными поверхностями перекрытий

Так монтируется профильная труба, привариваемая к нижней платформе, а вверху с помощью анкеров производится фиксация к стеновой поверхности. Затем привариваются уголки, нарезанные предварительно.
Вертикальные параметры уголков должны иметь точные параметры, а горизонтальная часть изделий может выступать за профиль.
Между ступенями и стеновой поверхностью создается зазор для поклейки обоев.
С боковой стороны к профилю приваривают перила. Обычно установка перил проводится с отступом от края в 10 см. однако это повлияет на сужение лестницы.

Ступени из профиля между перекрытиями

Винтовые конструкции

Труба для создания ступенек разрезается на гильзы по 22 см.

Для определения количества элементов, высота помещения делится на 22 см, то есть размеры подступенка.

Из стальной заготовки нарезается прокладка и консоль. Приваривается прокладка к консоли, затем образовавшиеся элементы присоединяют к частям трубы (толщина 10 см).

На прокладке размещаются ступени с помощью саморезов. Плотность прилегания гильз, размещенных на трубе должна быть повышенной. Исключено образование перекосов и люфтов. Если образуются отверстия при неточном диаметре, создаются кольца-уплотнители.

Стальной каркас для установки лестницы в здании

Затем производится разметка и собираются ступени. Важно предусмотреть наличие нахлеста близко 5 см. Длина круга не менее, чем более широкая часть ступеней. Остается лишь собрать единую конструкцию. Сразу же просверливаются зазоры для фиксации будущих поступей. Конструкция грунтуется.

Внимание! Перила лестницы можно создать из железа, для стоек применяется профильная труба 4х 4 см, а на поручни создаются из трубы 2х2 см.

Потом поверх металла можно соорудить деревянные поручни. В перилах обычно применяют элементы ковки. Для покраски лестницы применяется молотковая краска.

После ее просыхания ставятся временные ступени. Для этого потребуются щиты из клееной сосны. Их необходимо обработать лаком. Для крепления ступенек потребуются саморезы по дереву 32мм.

Стальной профильный каркас для лестницы внутреннего монтажа

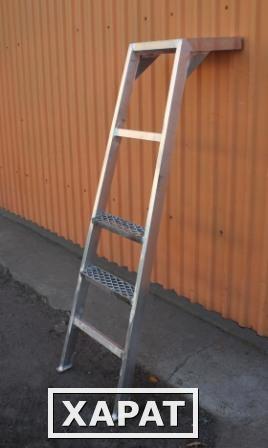

Приставная лестница

Конструктивно изделие выглядит достаточно просто. Она образует упор тетивами в стеновую и напольную поверхность. Наклон сооружения составляет 60-75 гр. Ступени размещаются друг от друга на одном промежутке, равном 35 см. Для исключения скользящих свойств, на её опоры надевают наконечники из пластика или резины.

Материалы для изготовления:

Профиль прямоугольного или круглого сечения длиной 2 м. Один прямоугольный профиль длиной в 165 см (для ступенек). Обычно применяются дюралевые трубы толщиной 2 мм.
Гайки, болты М8х70, шайбы.
В идеальном случае применяется сварка. В таком случае винтовые соединения не нужны.
4 пластмассовых или резиновых защиты для нижней части опор.

Металлический профильный каркас для внутренней лестницы

Для создания приставной конструкции необходимо сделать заготовку ступенек. Профиль, длина которого равна 165 см, разрезается на 5 одинаковых изделий длиной 33 см. Делается разметка на двух профилях длиной 2 м. Ставятся отметки так, чтобы между ними был промежуток по 35 см.

При условии, что для фиксации ступенек к основе применяются болты, важно из тонких полос металла создать хомуты, предусмотренные для загибания симметрично по форме труб и просверливания в них зазоров. При этом делается отступ от края 1,5 см. Зазоры делаются в трубах по 2 м. Этому способствует предварительная разметка. Если для фиксации применяется сварка, этот аспект пропускают.

В готовом виде

Крепятся ступеньки. Надеваются на ножки пластиковые или резиновые наконечники.

Операции с лестничными трубами: передовой опыт для пожарных

Многократные встречи, несколько поездок на производство, сотни человеко-часов, тысячи долларов налогоплательщиков за сверхурочную работу и примерно 1,5 миллиона долларов позже, у вас есть это — воздушное устройство, достойное мужчин и женщины, которые будут ездить на нем ежедневно, обслуживая налогоплательщиков, которые за него заплатили.

Что обычно не приходит с этим блестящим новым тренажером, так это опыт, понимание и план, например, как мы собираемся тренироваться на этом новом тренажере? Как мы будем действовать? Какая тактика приемлема? Чаще всего начальники и лица, принимающие решения, никогда не имели дело с воздушным устройством и понятия не имеют, на что оно способно, не говоря уже о том, как правильно его использовать или как использовать.

Здесь речь пойдет о лестничных трубах – подвесных лестницах с предварительно обвязанным водоводом, способным подавать воду из насадки, установленной на конце, точнее, кончике лестницы.

Поставь пожарного на подсказку! Они будут в лучшем положении (буквально), чем кто-либо другой на огневом поле, чтобы выбирать цели и поражать с большей точностью, чем оператор на постаменте или офицер, стоящий на улице и выкрикивающий направление к постаменту. (Фото/Крис ДельБелло)

Течет вода из наконечника

Я вижу это слишком часто. Это расстраивает. Это комично. Если бы они знали лучше, они бы знали, что нужно смущаться. Я вижу, как пожарные используют лестницы с заранее подготовленными водоводами самым неэффективным и малоэффективным методом.

А на самом деле это небезопасно. Если вы прикажете бригаде использовать лестничную трубу, а затем позволите им просто случайным образом расшириться и начать течь, вам нечего делать на месте пожара, и они не имеют права эксплуатировать такое оборудование.

Я говорю это, потому что насмотрелся на это достаточно. Я видел, как начинают течь бригады, а форсунка изначально находится далеко от намеченной цели — течет во двор, поднимает в воздух клумбы и мелкие кустарники, течет не в то здание, бьет окна и заливает соседскую гостиную, поражает пожарные работают на уровне земли, ударяя по крышам еще не задействованных потенциальных источников облучения и, да, устремляясь прямо в небо.

Самый разочаровывающий пример, который я могу вам привести, — это когда участники перетекают на неповрежденную крышу, которая вентилируется через маленькое отверстие. Серьезно, вы не могли выбрать меньшую или менее эффективную цель. Крыша буквально предназначена для того, чтобы сбрасывать воду!

Такие действия показывают полное отсутствие подготовки и понимания со стороны офицеров и начальников, чтобы не иметь пожарного на конце трубы лестницы, управляющей соплом.

Чтобы напомнить или обучить некоторых офицеров и начальников, которые продолжают работать таким образом, я хотел бы указать на несколько особенностей, о которых вы, возможно, не знаете, которые обычно поставляются с этим роскошным оборудованием стоимостью 1,5 миллиона долларов.

Антенные устройства не являются специальным оборудованием. Их следует рассматривать как важные и дополняющие двигатель. Хорошо спроектированная лестничная труба будет включать в себя опции, которые сделают ее функциональной и безопасной, например, возможность безопасного размещения пожарного на конце для оптимальных действий при пожаре.

Эти функции не только одобрены NFPA, но и являются обязательными. . Представьте себе, что у оборудования, предназначенного для использования определенным образом, есть необходимые функции безопасности. Само наличие этих функций должно насторожить руководителя или должностного лица компании, что размещение сотрудника на конце лестницы для управления соплом является обычной практикой, которая делает пожарные работы более безопасными и эффективными:

Лестничные ремни: есть несколько вариантов лестничный пояс. Старый резервный блок по-прежнему доступен, но есть и более новые, более тонкие версии, одобренные NFPA.
Подножки: рядом с оконечностью лестницы и водотоком расположены откидные подножки, которые при правильном расположении обеспечивают пожарному достаточно места для устойчивого стояния.
Запорный клапан: Да, запорные клапаны обеспечивают безопасную работу. Лестничную трубу можно наполнить до насадки, не пропуская ни единой капли воды, прежде чем направить насадку в точном направлении.
Дистанционное управление: Также рядом с верхушкой лестницы находятся пульты дистанционного управления, которые позволяют пожарным наносить точные удары по любой цели, которую они сочтут нужной.
Интерком: еще одна функция, которая обычно недоиспользуется или используется неправильно, — это интерком. Эта маленькая особенность делает возможной связь между постаментом и пожарным, закрепленным за соплом, без разрыва связи с пожаром на земле.
Рейтинг: Каждое воздушное устройство поставляется с одним из них. Это не устройство само по себе, но это полезная информация. Рейтинг таких антенн обычно составляет 500-750 фунтов. с проточной водой, обеспечивая безопасную рабочую нагрузку при работе с наконечником/соплом.

В дополнение к этим функциям новые лестницы поставляются со множеством опций. Я видел концы лестниц с достаточным количеством огней, чтобы осветить школьное футбольное поле в пятницу вечером. Добавьте переговорное устройство, органы управления форсунками и электрические розетки, и вы получите очень полезную настройку.

Предупреждение: добавление опций без их тщательного изучения вполне может сделать вашу лестницу полезной только для той или иной операции. Мы хотим, чтобы наша лестничная труба была не только для проточной воды, но и для спасения. Добавление множества опций к кончику лестницы без реального взгляда на общую картину может ограничить возможность размещения лестницы там, где вы хотите, при попытке доступа или спасения. Один пример: фонари, стационарно закрепленные на конце лестницы, могут помешать пожарным безопасно покинуть ее. Расположение лестницы не всегда идеально. 12 дюймов, на которые свет выходит со стороны лестницы, могут сделать выход из лестницы небезопасным, поскольку не позволяют оптимально разместить наконечник. Вместо этого установите фонари на последней промежуточной секции мушек.

Еще один вариант, который стоит рассмотреть, это сама труба-лестница. Это часто может затруднить использование лестницы для доступа и спасения, а иногда и небезопасно из-за неправильного размещения лестницы.

Спецификация лестничной трубы, которая позволяет насадке перемещаться вместе с наконечником для операций с водой и переключать режимы для движения с последней промежуточной секцией, оставляя наконечник широко открытым для операций по спасению и доступу.

Недопустимая тактика в воздухе

Что касается тактики, вы хотите знать, что не так?

Вода течет в маленькое вентиляционное отверстие в горящем здании длиной в блок, в то время как огонь продолжает расти и распространяться! Вы хотите знать, что думает каждый пожарный, который «понимает это», когда видит это в новостях? Они думают, что вы абсолютно «не понимаете». Вы не должны течь в любые маленькие отверстия в крыше.

На конце многих лестничных труб вы также можете найти многие из этих функций, которые делают операции с воздушным потоком более безопасными: панель управления позволяет пожарному на конце направить сопло именно туда, куда ему нужно, прежде чем подавать воду; динамик громкой связи позволяет общаться с оператором проигрывателя; а клапаны, расположенные на самой насадке, позволяют пожарному на наконечнике медленно открывать насадку безопасным и контролируемым образом.

Еще одна неприемлемая практика — и еще один пример плохого руководства и отсутствия подготовки или понимания — это когда офицер или начальник постоянно говорит по рации оператору на постаменте, чтобы он двигал наконечник влево, вправо, вверх, вниз, вернись, не вставай! Слушать, как начальник делает это в течение 15-20 минут, не только раздражает всех присутствующих, но и смущает! Пожалуйста, прекрати!

Дай пожарному наводку! Они будут в лучшем положении (буквально), чем кто-либо другой на огневом поле, чтобы выбирать цели и поражать с большей точностью, чем оператор на постаменте или офицер, стоящий на улице и выкрикивающий направление к постаменту.

Вожди, давайте прекратим эти состязания, чей воздушный аппарат сможет подняться выше. Двухэтажный склад не гарантирует полного выдвижения 100-футовой лестничной трубы и подъема на 75 градусов для подачи воды. На самом деле это контрпродуктивно.

Подножки, расположенные рядом с концом лестницы, позволяют пожарному безопасно стоять и работать в течение длительного времени у сопла во время операций с воздушным потоком.

Наступательные операции с лестницами

Вместо того, чтобы ждать оборонительных операций, командиры и офицеры должны подготовиться и разместить антенны для более агрессивной операции. Давайте уберем или опустим эти лестничные трубы, чтобы вы могли врезать огонь в горло, а не разбрызгивать надежду повсюду.

Поместите этот наконечник в место, где не будет распространяться огонь. Начинать с середины крыши — невыгодный с тактической точки зрения подход к успешным операциям.

Вместо того, чтобы течь через маленькие отверстия в крыше, которые предназначены для сброса воды, вы должны течь под линией крыши через потолок. Опустите или расположите антенное устройство так, чтобы оно проходило через фронтоны и окна. Поместите наконечник антенны в такое положение, чтобы пожарный на наконечнике мог сначала открыть мансарду или пустое пространство ниже линии крыши, а затем попасть в только что созданное отверстие. Этот метод намного эффективнее, чем то маленькое отверстие, которое самовентилировалось через крышу. Теперь вы наносите воду непосредственно на гораздо большую целевую область или на нее.

Научите свой отдел понимать возможности и все оперативные тактики вашей антенны. Тренируйтесь так, чтобы было полное понимание.

Сказав это, я хотел бы коснуться того, что многие считают спорным, — перемещение лестницы, когда на ее вершине находится пожарный. Большинство людей против этого. Но с моей точки зрения, это приемлемо, если вы тренируетесь регулярно и понимаете все меры предосторожности, необходимые для безопасной практики. Вверх, вниз, влево и вправо ни у кого не должно возникать вопросов. Это безопасно. Выдвижение и втягивание также безопасны, пока пожарный и подножки не преодолели последнюю промежуточную секцию мухи.

Я считаю, что это приемлемая практика, потому что мы профессионалы. Я считаю, что эта тактика безопасна, потому что мы тренируемся. Я также считаю, что эта тактика приемлема, потому что такие движения выполняются медленно и расчетливо. Эти движения также требуют вербального общения с пожарным на оголовке и оператором на постаменте.

Абсолютно безопасно назначать пожарных на верхушку лестницы во время операций с воздушным потоком. Большинство антенн рассчитаны на 500 фунтов при протекании воды. Также допустимо поднимать ниже и вращать, пока пожарный находится на острие. Такие операции, как правило, будут медленными движениями.

Движение с пожарным на острие не должно включать в себя вращение на 360 градусов, а медленные, расчетливые движения от окна к окну или от этажа к этажу.

Эти действия становятся более безопасными, а уверенность в себе также приобретается с обучением. Я считаю, что эта тактика имеет решающее значение, потому что строения сгорают быстрее и у жильцов остается меньше времени для побега. Они позвонили нам, потому что мы буквально единственные, кто может им помочь. Они ожидают, что мы будем там и будем профессиональны.

Поясню: я не предлагаю относиться к нашим лестницам как к карнавальным аттракционам. Я имею в виду только те случаи, когда это целесообразно и выгодно для достижения желаемых нами результатов. Подниматься и спускаться по лестнице только для того, чтобы переместить ее в другое место в вашем типичном здании, нецелесообразно и не выгодно для желаемого результата.

Наконец, есть ситуации, в которых не стоит давать сигнал пожарным: инциденты с опасными веществами, горящие цистерны, горящие 18-колесные транспортные средства, а также некоторые перерабатывающие и складские помещения. Мы неоднократно видели, как эти операции плохо заканчивались.

Накачка или заправка лестничной трубы

Эту операцию следует выполнять медленно и с коммуникациями. Операторы хотят избежать чрезмерного гидравлического удара по сантехнике лестницы. Уплотнения могут быть повреждены до такой степени, что лестничная труба станет бесполезной. Кроме того, сам водный путь может быть поврежден без возможности использования.

Медленно заправьте лестничную трубу. Если это пятерка, оператор может справиться с этим самостоятельно. Если моторная компания закачивает в трубу лестницы, этот метод требует общения и понимания, помимо типичного «зарядите его!» вызов.

Предотвращение повреждения оборудования всегда должно быть главным приоритетом операторов.

Штатное расписание

Штатное расписание так же важно, как и первоначальная спецификация антенны. Ни одна антенна не должна оставаться без персонала в профессиональной организации. Даже если план состоит в том, чтобы укомплектовать его только инженером, это лучший план, чем оставлять его на станции, когда пропадут сигналы.

Волонтерские организации должны иметь такой же план, когда дело доходит до набора персонала.

Воздушная подготовка

Руководители и офицеры компании должны понять и принять, что назначать пожарного к наконечнику/насадке на трубе вашей лестницы – это нормально! На самом деле, это должно быть ориентиром. Тренируйтесь для этого! Весь отдел должен понимать, что это приемлемая практика.

При покупке антенны опыта тоже не бывает. Таким образом, обучение будет единственным опытом. Много тренируйся. Получите опыт через обучение.

Больше, чем специальный аппарат

Воздушное устройство вашего отдела не следует рассматривать как специальный аппарат. Его не следует рассматривать как часть оборудования, которое реагирует только на «большое». Его не следует считать ценным достоянием отдела. Это не парадный аппарат. Он не предназначен для того, чтобы сидеть там и собирать пыль.

Антенну следует рассматривать как элемент оборудования, дополняющего первый двигатель. Это должно быть включено в каждое противопожарное сооружение. Антенны могут использоваться даже в одноэтажном жилом доме с современными методами строительства. Отнеситесь непредвзято к развертыванию. Если это работает, это не глупо.

Антенна принадлежит налогоплательщикам. Налогоплательщики ожидают, что ваши члены будут владеть им, понимать все о нем и использовать его соответствующим образом. Это ваша работа, чтобы убедиться, что они делают.

Обучайте своих членов, доверяйте их обучению, опыту и способностям принимать правильные решения, а затем позволяйте им принимать эти решения. Тренируйтесь, чтобы оставаться в безопасности.

Примечание редактора: что вы посоветуете в воздухе? Поделитесь в комментариях ниже.

Об авторе

Крис Делбелло — ветеран пожарной службы с 31-летним стажем. В настоящее время он имеет звание старшего капитана пожарной охраны Хьюстона, работая в округе Мидтаун. Он также является районным офицером по обучению, который охватывает все станции в центре города и в центре города. Делбелло имеет сертификат специалиста по обучению II и работает дополнительным инструктором в Хьюстонском муниципальном колледже. Свяжитесь с DelBello по электронной почте.

Выдвижная пожарная лестница — незаметная и надежная

чек Взломостойкий.
чек Закрывается до размера водосточной трубы, когда не используется.
чек Открывается в одно мгновение, когда это необходимо.
чек Надежный, надежный и проверенный более чем в 20 000 установках по всему миру.

Оконная пожарная лестница

Нераспределенная пожарная лестница для исторических фасадов

БАЛКОНА пожарная лестница. Лестница для обслуживания солнечных панелей

Лестница для доступа в труднодоступных местах

Компактная и надежная лестница для доступа в машинное отделение

Пожарная эвакуационная лестница с выходом на балкон

Лестница для аварийно-спасательных служб

Лестница приставная из профильной трубы: этапы изготовления

Особенности изделий и требования, предъявляемые к ним

Варианты лестниц

Обычная конструкция

Складной вариант

Вывод

Лестница из профильной трубы своими руками: расчеты, монтаж и видео

Важные детали

Подготовка материалов

Металлокаркас для маршевой лестницы

Винтовые конструкции

Приставная лестница

Операции с лестничными трубами: передовой опыт для пожарных

Об авторе

Выдвижная пожарная лестница — незаметная и надежная

Ненавязчивая, похожа на водосточную трубу

Мгновенно развертывается с любого количества уровней эвакуации.

Защита от взлома

Надежность и надежность, более 20 000 установок

С опциональным фиксированным страховочным тросом для безопасного доступа и работы на высоте

По приятной цене

Лестница JOMY

Мини-лестница JOMY

Планы CAD

Техническая документация

Брошюра

Прямая поставка комплекта с нашего склада в Индиане.

Добавить комментарий Отменить ответ

Рубрики

	Лестница JOMY	Мини-лестница JOMY
Рекомендуемое использование	Эвакуация и доступ.	В основном доступ. Эвакуация из 2-х этажного дома (одна задвижка).
Максимальная высота	До 30 м или 100 футов (и выше при необходимости).	До 15 м или 50 футов.
Механизм открывания	Несколько независимых открывающихся ручек.	1 или максимум 2 простые открывающиеся защелки.
Разрешенные расходы	Ступени: 1000 фунтов или 450 кг. Общий вес лестницы: 11 000 фунтов или 5 000 кг.	Ступени: 770 фунтов или 350 кг. Общий вес лестницы: 5500 фунтов или 2500 кг.
Вложения	Стандарт, одно крепление через каждые 5 футов или 1,5 м. Опционально, с усиливающим профилем, одно крепление через каждые 10 футов или 3 м.	Стандарт, одно крепление через каждые 3 фута 3 дюйма или 1 метр.
Стоимость		Ниже, чем у JOMY при той же высоте.
Ограждение	Влево или вправо.	Без ограждения.
Фиксированная страховочная веревка для защиты от падения	Дополнительно.	Дополнительно.
	Узнать больше	Узнать больше
