80 фото способов укладки и основы электромонтажа

Если вам необходимо организовать какие-либо строительные работы, тогда не стоит беспокоиться о выборе, подходящих материалов или инструментов, поскольку современный рынок наполнен всем необходимым для такой цели. Это касается и крепежных элементов для различных проводов, образующих схему электрической проводки.

Но не все знают, какой крепеж для проводов лучше, и мы постараемся помочь в этом разобраться любителям самостоятельного выполнения различных монтажных работ. Хотя, более, продвинутым мастерам тоже будет интересно ознакомиться с некоторыми способами создания качественного закрепления проводов.

Теперь разберемся, как выгодно проложить и закрепить электрические провода в помещении, чтобы можно было легко создать штукатурку стен, заделать, использованные штробы без помех со стороны коммуникаций.

Для этого необходимо запомнить лишь два правила:

  • Необходимо прокладывать провода в оптимальных местах помещения, чтобы к ним был доступ и они не мешали проводить любые строительные работы;
  • Потребуются качественные крепления для различных видов проводки, чтобы обеспечить длительность эксплуатации созданных коммуникаций.

Далее рассмотрим различные виды крепежных элементов, обеспечивающих долговечную проводку в любом помещении. Монтажный процесс, может, показаться очень простым, и это действительно – так! Но только в том случае, когда все делается правильно на основе знаний об электрике.

Вам стоит посмотреть на фото крепежа проводов, чтобы ориентироваться в их внешнем виде, поскольку это сведет к минимуму возможность ошибочного приобретения не того крепежного элемента.


Дело в том, что многие из них очень похожи, но предназначены для различных целей. И они могут не подойти для задуманного варианта проводки, если предназначены не для этого варианта.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

Дюбель-хомуты

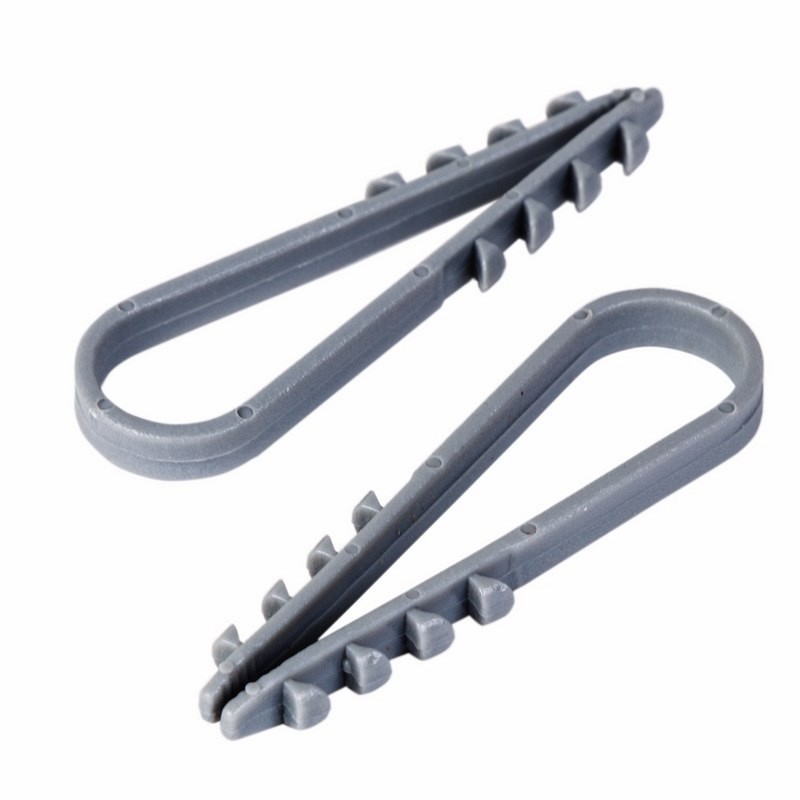

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

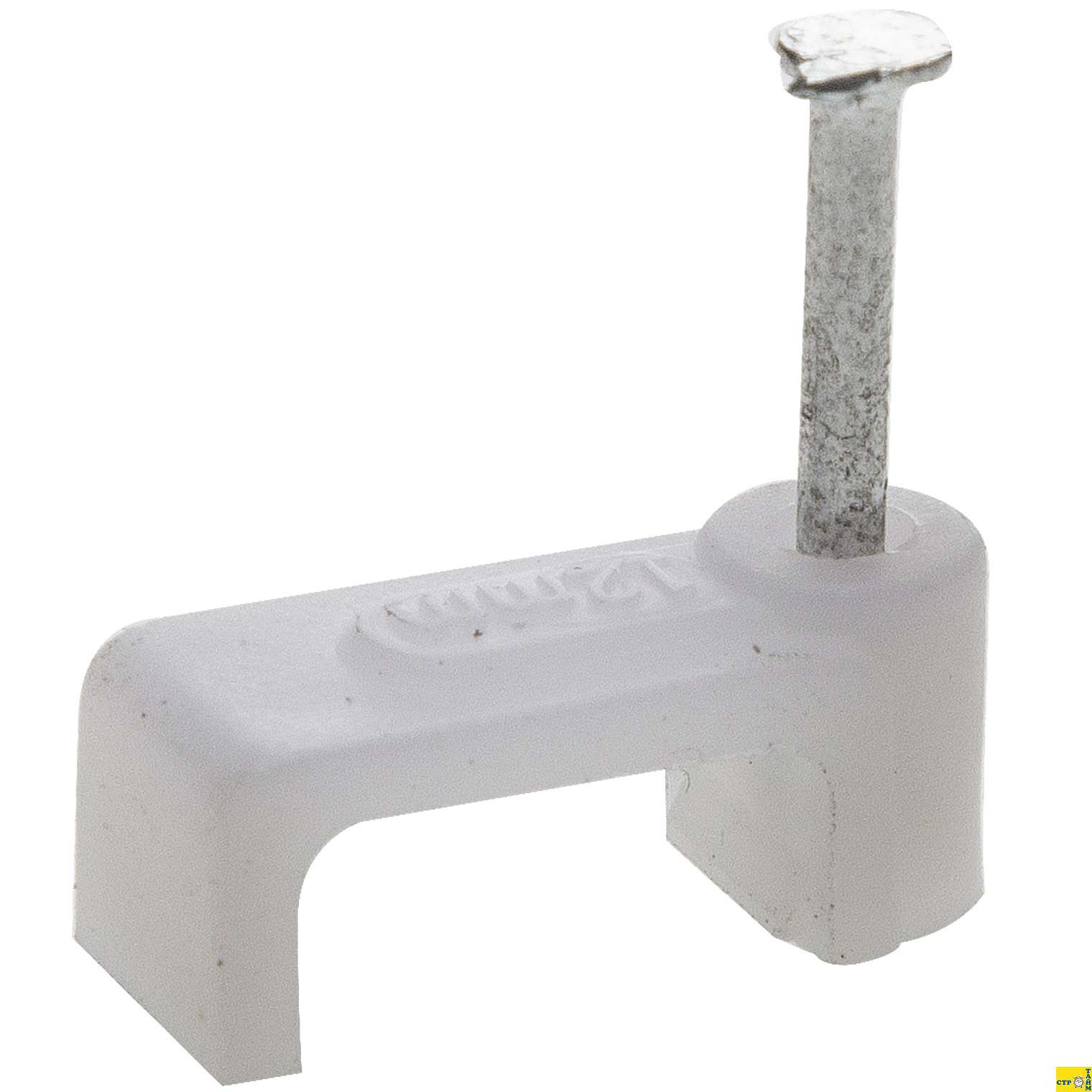

Наиболее простой версией считается – “скоба”. Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

Но фиксация не отличается слишком большой надежностью, поскольку у этого крепежного элемента нет распорной части. Из-за этого для проводки на потолке такие виды не используются.

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

  • Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
  • За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки.

Установочная площадка

Версия с названием – “установочная площадка” считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Важно: Если будет использоваться на улице необходимо убедиться в наличии защиты от воздействия ультрафиолета. Об этом будет написано в инструкции к изделию.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.


Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто.

За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Фото крепежа проводов


Также рекомендуем посетить:

Post Views: Статистика просмотров 1 290

Чем крепить провод в штробе

Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован.

Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Способы крепления     Обновлено: 07.12.2020 13:26:44

Источник: http://krepcom.ru:443/blog/sposoby-krepleniya/chem-krepit-provod-v-shtrobe/
