Краска серебрянка чем разводить: Чем развести серебрянку для покраски металла и как применять?

25.03.2023
Комментариев нет

Краска БТ-177 (серебрянка)

Краска БТ-177 – это суспензия в битумном лаке БТ-577 алюминиевого порошка (пудры). В народе известна под названием «серебрянка», что обуславливается внешним видом лакокрасочного материала.  Битумная краска БТ-177 широко применяется для окраски поверхностей различных металлов с целью придания им декоративных свойств и устойчивости к коррозии, в частности, атмосферной (на открытом воздухе), а также устойчивости к статическому воздействию слабых растворов солей и воды. Серебрянку можно также наносить на деревянные, бетонные и некоторые другие виды поверхностей.

Купить краску БТ-177  (серебро) по оптовой цене можно в заводской таре, емкость — 25 кг. Цену на БТ-177 золотистую – уточняйте.

В состав краски серебрянки БТ-177 входит алюминиевая пудра марки ПАП-1 или ПАП-2. Различие меду этими марками алюминиевого порошка заключается только в размере частичек алюминия – ПАП-2 более мелкодисперсный.  Массовая доля нелетучих составляющих – около 40%. Вязкость может быть различной, в зависимости от количества применяемого растворителя, но оптимальными являются значения около 18-35 с по ВЗ-4.

Зачастую краску готовят непосредственно перед ее применением. Для этого в 80-85% полуфабрикатном битумном лаке БТ-577 размешивают 15-20% алюминиевого порошка. В продаже встречается уже смешанный состав, который нужно просто взболтать, либо по отдельности лак и порошок. Их перед применением необходимо очень хорошо перемешать. Для того чтоб лакокрасочный слой длительное время оставался целостным и не отслаивался от основного металла, необходимо провести качественную подготовку поверхности перед нанесением защитного покрытия. Для этого ее необходимо очистить от различного рода загрязнений (грязи, остатков ржавчины, пыли, масляных пятен и т.п.), обезжирить и только потом приступать к окраске серебрянкой. Наносить на защищаемую поверхность битумную краску БТ-177  можно, используя несколько методов: безвоздушное или пневматическое распыление, валиком, кистью, окунанием, в некоторых случаях, наливом. Желательно окрашивать поверхность, предварительно обработанную грунтовкой, но это не обязательно. Наносят данный лакокрасочный материал в один или два слоя при относительной влажности воздуха не более 80% и температуре от +5 до +35°С. В случае двухслойного нанесения битумная краска БТ-177 (серебрянка) эффективно защищает поверхность от атмосферной коррозии в умеренных климатических условиях не менее 2,5 лет.

При необходимости краску серебрянку разбавляют до нужной консистенции, используя сольвент, скипидар, уайт-спирит либо смесь данных растворителей в соотношении 1:1. Расход краски БТ-177 на один слой во многом зависит от квалификации маляра, способа нанесения ЛКМ, подготовки поверхности, но в среднем составляет около 80-130г/м2 при толщине слоя 20-25 мкм.

Лакокрасочный материал отличается хорошей адгезией к металлическим поверхностям.

Для отверждения лакокрасочного слоя используется как горячая, так и холодная сушка. В естественных условиях (т.е. при температуре 20°С) краска БТ-177 высыхает до степени 3 в течение 16 часов. При горячей сушке (100-110°С и выше, до 200 °С) продолжительность высыхания сокращается до получаса.

Внешний вид готового защитного покрытия: равномерная полуглянцевая пленка серебристого цвета, без кратеров, наплывов, пузырей,  морщин и других дефектов. Изгиб покрытия – не более 1 мм. Укрывистость краски БТ-177 – не более 30 г/м2.

Внешний вид, а именно, цвет готового покрытия очень зависит от качества используемой алюминиевой пудры, от ее всплываемости. Есть порошки, которые не всплывают на поверхность пленки, а формируют осадок. В таком случае лакокрасочное покрытие будет иметь коричневатый оттенок (от светлого до темного). Подобный эффект наблюдается и при слишком большом количестве битумного лака, тогда  необходимо просто разбавить краску. Во время продолжительного хранения разведенной серебрянки, алюминиевая пудра со временем оседает на дно тары и потом достаточно тяжело размешивается. Чтоб не допускать подобных ситуаций, желательно разводить краску БТ-177 непосредственно перед применением.

Гарантийный срок годности  битумного лака БТ-577 – 0,5 года, а алюминиевой пудры – 12 месяцев. Срок хранения краски БТ-177 – 0,5 года.

Серебрянка изготавливается по ГОСТ 5631-79.

Технология покраски краской серебрянкой — ХСК серебрянка

Краска серебрянка не потеряла своей актуальности, несмотря на большой возраст этой технологии и наличие более современных лакокрасочных материалов. Причина использования этой краски – в её свойствах.

Виды серебрянки

Серебрянка краска выпускается в двух видах – порошковая, которую нужно ещё разводить, и уже готовая — краска бт 177.

Порошковая краска выпускается в двух видах, отличающихся между собой размером частиц. ПАП-1 имеет более крупную фракцию, ПАП-2 более мелкую. Качество покрытия, получаемого после окрашивания, от размера фракции не зависит. Порошковую краску перед использованием нужно приготовить. Делается это либо при помощи лака, либо при помощи синтетической олифы. И лак, или олифа во время приготовления краски берутся в одинаковых пропорциях.

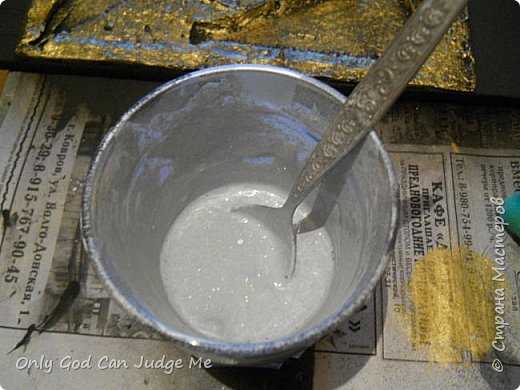

ПАП-1 разводится специальным лаком в не совсем обычной пропорции 2:5. В порошковую краску порциями вливается лак, смесь перемешивается до однородной консистенции. В результате получается краска серебрянка термостойкая, выдерживающая температуру до 120С. Для размешивания лучше использовать строительный миксер. ПАП-2 разводится в соотношении 1:3 или 1:4 любым лаком или олифой. После разведения краску можно довести до малярной консистенции при помощи растворителей.

Краска серебрянка бт 177 однокомпонентная, это уже готовая к употреблению краска, в качестве основы которой используется лак БТ-577, смешанный с алюминиевой пудрой. Перед использованием краска бт 177 может разводиться растворителем, например, уайт-спиритом или сольвентом.

Серебрянку краску купить можно в том виде, который будет удобнее всего в работе.

Подготовка поверхности и покраска

Все поверхности под покраску должны быть соответствующим образом подготовлены. Краска может наносится на абсолютно любую поверхность, будь то дерево, бетон или металл.

Перед нанесением краски на деревянные поверхности, дерево должно быть отшлифовано и циклёвано. Перед шлифовкой нужно зашпаклевать все трещины в поверхности. После высыхания места шпаклёвки тоже шлифуются. Краситься дерево должно как минимум в два слоя, чтобы окрашенная поверхность была ровной. Если планируется покраска серебрянкой металла, все металлические поверхности нужно зачистить. Начать нужно с обработки жесткой металлической щеткой. При этом уйдёт большая часть загрязнений с поверхности. После механической зачистки нужно убрать все химические загрязнения – машинное масло, мазут и другие. На поверхности металла не должно остаться ржавчины. Перед покраской грунтовать поверхность необязательно.

Если металлическая поверхность будет подвергаться нагреву, должна использоваться краска серебрянка по металлу, в качестве основы для которой используется термостойкий лак БТ-577. Если же окрашенные детали будут работать при более высоких температурах, то используется эмаль ко 8101 серебристо серая. Она способна выдерживать температуру до 600 градусов.

Покраска бетона должна проводиться исключительно по сухой поверхности, иначе покраска будет бесполезной. Перед покраской бетон можно не грунтовать, серебрянка и так хорошо будет ложиться. Но нужно будет зашпаклевать все дефекты на поверхности – трещины и каверны, их будет крайне трудно закрасить.

Перед всеми работами следует сначала определиться со способом покраски. Это может быть кисть, валик или краскопульт. Если поверхность небольшая, то лучше использовать кисть, если поверхность значительная – валик или краскопульт. Краска при этом разводится по-разному, как двухкомпонентная, так и краска 177. Краску разводят растворителем – сольвентом, уайт-спиритом или скипидаром. Можно использовать как один растворитель, так и их смесь. Для использования краски с валиком или кистью краску разводят в соотношении 1:0,5. Для краскопульта краска делается более жидкой и смешивается в соотношении 1:1.

Ошибки при покраске

Покраска серебрянкой требует такой же подготовки, как и другие краски. Например, бт 177 серебрянка не требует грунтовки, но поверхности, на которых остались неснимаемые остатки лакокрасочного покрытий, грунтовать нужно. Но это не относится к нитроэмалям, алкидным и масляным краскам. Их нужно счистить, иначе поверхность краски вздуется и потрескается.

Краска, нанесённая на остатки ржавчины, может отслаиваться и трескаться. То же произойдёт, если поверхность металла не обезжирить перед покраской. Особое внимание нужно уделять окрашиваемым бетонным поверхностям, которые могут крошиться и накапливать влагу в верхнем слое. Покраска таких поверхностей без грунтования бесполезна – она долго не продержится.

Некоторые наносят краску на влажную поверхность, чем вызывают появление больших проблем, в виде отслаивания, пузырей или шелушения.

При разведении краски следует учитывать время, которое она будет сохнуть. Краска, разведённая лаком, будет сохнуть очень быстро, поэтому с ней нужно работать оперативно. Олифа же даёт обратный эффект – обработанная ею поверхность может сохнуть три дня и более.

Шелковистая краска для гена серебра | BackYard Chickens

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
