Подробная инструкция как сделать самодельный кран для строительства дома

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Содержание

  • Строительный мини кран: область применения
  • Простой мини – кран своими руками
  • Виды ручных кранов
  • Подъемник
  • Ножничный кран
  • Кран Пионер
  • Преимущества крана Пионер
  • Подъемный кран Пионер своими руками
  • Материалы и инструменты
  • Схема конструкции
  • Особенности сборки
  • Технические характеристики

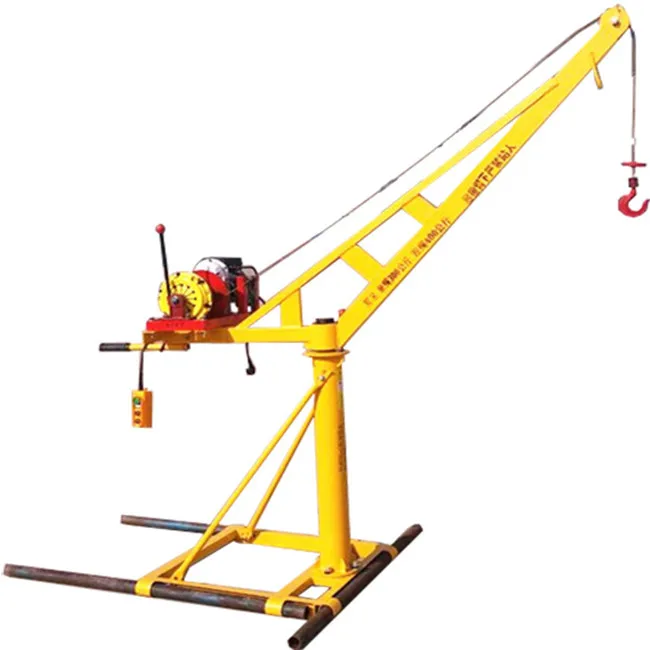

Строительный мини кран: область применения

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

  • Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
  • На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
  • Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Виды ручных кранов

Все строительные краны классифицируются на:

  • самоходные;
  • стационарные;
  • башенные;
  • специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

  • стационарные;
  • переставные;
  • самоподъемные;
  • передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Подъемник

Современные подъемники по видам делятся на:

  • Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
  • Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

  • самоходные;
  • несамоходные.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

  • лебедка, изготовить которую можно из барабана и троса;
  • трубы;
  • электропривод.

К преимуществам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

  • производительность;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

  • электрогидравлическими;
  • дизельными;
  • электрическими;
  • гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

  • подъемного устройства,
  • мобильной платформы;
  • равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

  • двухсекционный распределитель;
  • втулки;
  • насос;
  • гидравлический цилиндр;
  • двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

  • удобство в эксплуатации – благодаря простой и надежной конструкции;
  • возможность сборки и разборки аппарата в течение получаса;
  • мобильность, позволяющая применять агрегат даже на дальних объектах;
  • маленький расход энергии.

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

  • он способен поднимать вес не более 1 тонны;
  • если на него подвесить гибкий груз, это не всегда удобно и безопасно.

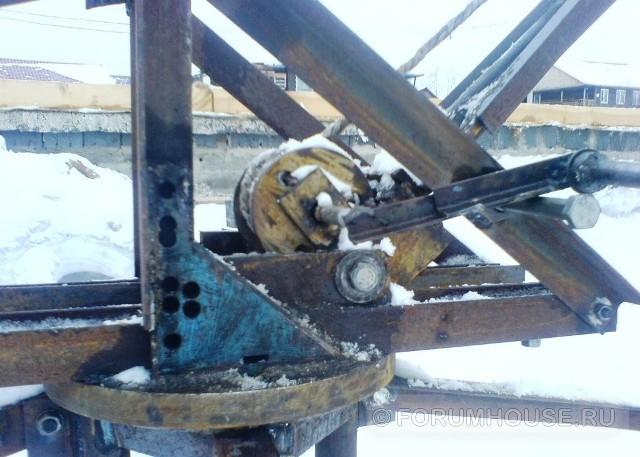

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

  1. Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
  2. Страховочных растяжек, грузовых канатов, электрического привода;
  3. Поворотной стрелы. Она может быть разборной или на болтах;
  4. Механизма конечного останова. Он располагается в конце стрелы;
  5. Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

  • прямоугольная труба;
  • двутавр;
  • телескопический узел для двутавра;
  • тросы небольшого диаметра;
  • швеллер;
  • электромотор;
  • лебедка.

Из инструментов вам понадобятся:

  • ключи;
  • молоток;
  • набор отверток.

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

  1. Рама крана собирается из уголка 63х63х5 мм.
  2. Для 5-ти метровой стрелы необходима труба, диаметром 5 – 8 см.
  3. Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

  • Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
  • Высота крана будет составлять 4 метра.
  • Платформа может разворачиваться на 360 градусов.

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

самодельный, подъемный, как сделать, для поднятия грузов, строительства, чертежи

Автор Михалыч На чтение 4 мин.

Содержание

  1. Составление проекта
  2. Чертежи
  3. Сварка
  4. Сборка конструкции

Многие люди интересуются, как изготовить конструкцию подъемного крана своими руками. Такое устройство может помочь при постройке дома, подсобных помещений, необходимых в хозяйстве, зернохранилища и склада для кормов.

Составление проекта

Для строительства дома необходим подъемный кран. Рассмотрим, как самостоятельно сделать конструкцию миниатюрного крана для подъема строительных грузов на высоту. Необходимо изготовить передвижное разборное устройство.

Сначала составляют и рассчитывают проект по изготовлению аппарата:

  1. Основную часть конструкции представляет опорная рама. Ее устанавливают на колеса или стационарно.
  2. На ходовую раму фиксируют узел вращения агрегата.
  3. Стрела может поворачиваться благодаря созданию электрического или ручного управления.
  4. Агрегат можно разбирать на части для удобства транспортировки.
  5. Кран будет устойчивым благодаря созданию блока противовесов и стальных тросовых оттяжек.
  6. Груз будет подниматься при помощи блока и лебедки.
  7. Нужно собрать подъемный кран своими руками.

Чертежи

Чтобы сделать кран, прежде всего составляют схему проекта и чертежи основных узлов. Рассмотрим изготовление конструкции подъемного крана с ручным управлением. Можно было бы сделать аппарат на электричестве, дающем возможность передвигать груз при помощи устройства на длинном тросе, как это происходит в заводских конструкциях. Но тогда сложность изготовления узлов увеличивается, это повлечет удорожание готового изделия и увеличение времени на его создание. Поэтому остановимся на изготовлении ручной модели.

Сварка

Все соединения узлов и деталей выполняют при помощи сварки. Для этого нужен сварочный аппарат. Его можно взять на время работы над выполнением крана напрокат или купить в специализированном салоне.

Сборка конструкции

Подготовьте:

  • канат;
  • шайбы;
  • уголки и швеллеры;
  • трубу;
  • болгарку;
  • сварочный аппарат.

Раму следует выполнить из стального уголка 63х63х5 мм. Стрелу длиной 5 м выполняют из трубы, имеющей диаметр 55 мм. Чтобы усилить агрегат, применяют уголки размерами 30х30х3 мм.

Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднимать панели с большей массой, то надо увеличить кратность полиспастов, которые являются устройством для поднятия груза. Полиспаст изготавливают из блоков, соединяют их друг с другом тросом. Этот трос должен обматывать блоки по кругу. Полиспаст позволяет поднять панели, прилагая при этом меньшую силу, чем вес груза.

Полиспаст выигрывает в силе в 3-4 раза. При этом учитывают потери на трение, которые составляют 10%. Чем больше будет выигрыш в силе, тем меньше расстояние, на которое инструмент может перенести панели.

Подготовить и сделать все детали можно за 7-10 дней.

Еще 2 дня нужны на сборку механизма. Схема подъема выполнена в виде 2-кратного полиспаста. Узел поворота стрелы представляет собой 6-кратный полиспаст. Поворотную платформу изготавливают путем крепления 2 шайб. Ось заменяет болт на 30 мм.

Для уменьшения величины противовесов опорные ноги делают длиной 2 м. При радиусе поворота шайбы в 200 мм и расстоянии 2 м до противовеса в 100 кг на болт будет действовать нагрузка 1 т. Это учитывают при расчете конструкции инструмента. Выполняют расчет на устойчивость.

Принимают конструкцию за единую систему на одной опоре. Она является наименьшим расстоянием от оси вращения. На систему действуют: вес груза, противовеса и крана. Подъемный барабан создают из трубы сечением 100 мм. Его нельзя устанавливать близко к блокам. Его фиксируют ближе к шайбам.

Блоки изготавливают из 3 шайб. Они должны огибаться шнуром, диаметр блоков должен быть большим, чтобы канаты не вылетели из шайб. Блоки фиксируют без подшипников.

Нужен гибкий трос сечением 5 мм. Его рабочая нагрузка равна 150 кг, а разрывающая — 850 кг. Полиспаст функционирует по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).

Если у шнура 6 частей, то тянущая сила на барабане будет в 6 раз меньше веса груза. Если канат изготовлен для поднятия 100 кг груза, то свернутый в 6 раз, он поднимет груз весом 600 кг. Когда все системы будут готовы, нужно собрать их, согласно составленной схеме конструкции, учитывая все размеры и правила крепления узлов и деталей. После сборки нужно смазать все системы конструкции и отдельные ее детали лизолом.

Следуя всем вышеописанным указаниям, можно самостоятельно изготовить подъемный кран для строительства дома и каких-либо подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации следует проверить работоспособность всех узлов созданной конструкции подъемного крана. Потом провести проверочное испытание оборудования на возможность подъема и перемещения грузов.

Читайте также:

Оцените автора

Как сделать подъемный кран своими руками для дачи

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Подъемный кран своими руками

Содержание

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

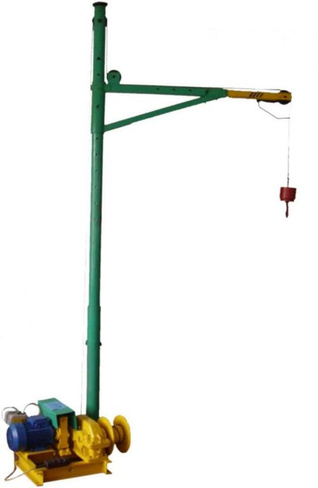

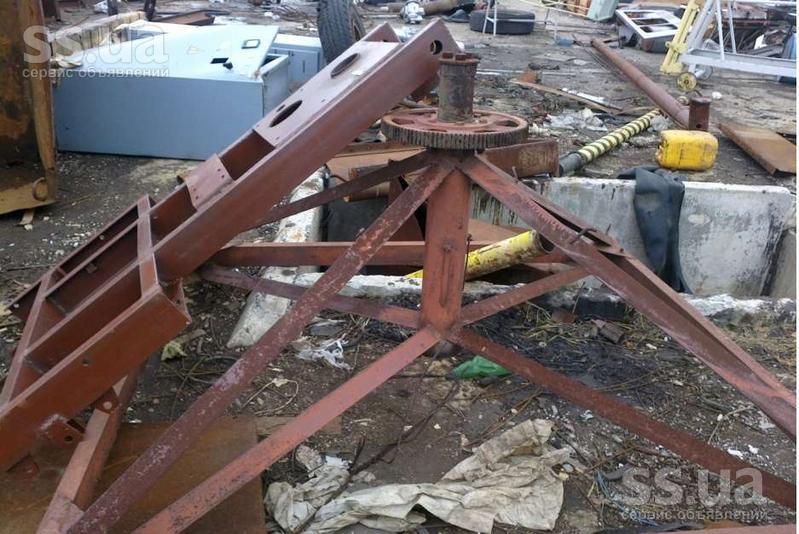

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

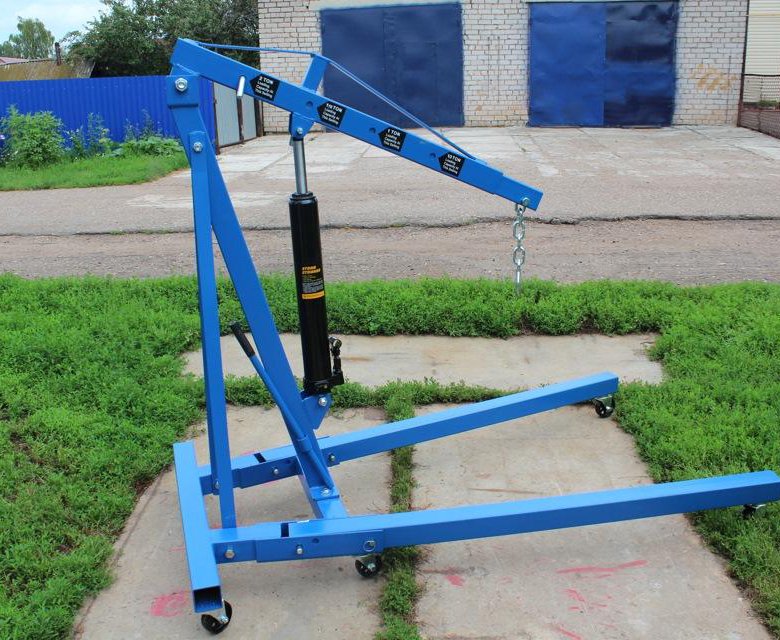

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

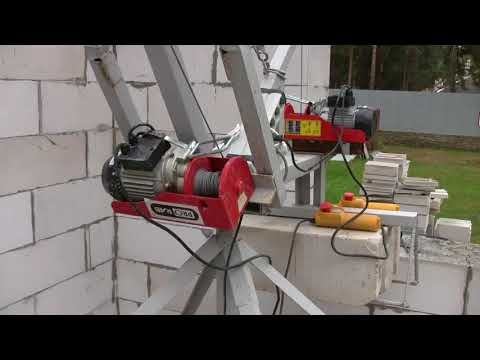

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

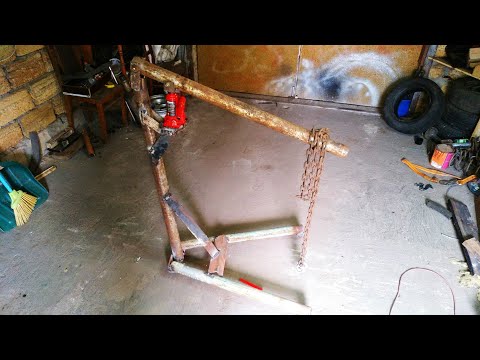

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

самодельный кран для строительства частного дома

Поднятие тяжестей и перемещение их с одного места на другое требует колоссальных затрат сил и времени.

Как правило, такая необходимость возникает при строительстве частного дома.

Чтобы чрезмерно не напрягаться, целесообразно использовать подъемный кран.

Обычно такую конструкцию изготавливают из металла. Однако, если бюджет сильно ограничен, можно сделать подъемный кран из дерева.

В сегодняшней статье мы как раз и рассмотрим, как сделать своими руками деревянный подъемный кран для стройки. Своим личным опытом поделился автор YouTube канала «Домостройщик».

Возможно, вам также интересно будет прочитать статью: как изготовить оснастку для работы с дрелью

.

Подъемный кран своими руками

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Универсальные складные козлы, регулируемые по высоте

Козлы — незаменимы при строительстве дома. Распилить длинные заготовки.

Построгать что-то длинномерное.

Или, соорудить подмости, положив на пару козел доски, чтобы стоять на них.

Козлам везде найдётся применение. Обычно их делают из дерева. Например, складные козлы.

Или стационарные, которые не жалко бросить на улице.

А вот вариант козел из металла с выдвижными ногами, от участника портала с ником михаил рившин.

Или увеличить или уменьшить высоту, в зависимости от выполняемых задач.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Технические параметры

Некоторые модели маленьких кранов не имеют собственного тягового двигателя. Поэтому для перемещения они оснащаются резиновыми или полиуретановыми колёсами или являются стационарными. Тем не менее, есть среди представителей мини-кранов самоходные модели. Они, в большинстве своём, на гусеничном ходу. Причём гусеничная лента у них резиновая, что позволяет свободно двигаться по любым поверхностям, включая бетонные полы зданий.

Многие мини краны оснащены электродвигателями. Именно это объясняет широкое применение данных машин внутри помещения.

Отбросим конструктивные особенности этого типа машин, основные технические характеристики мини кранов те же, что и у их больших собратьев:

  1. Грузоподъёмность;
  2. Вылет стрелы;
  3. Грузовысотные характеристики.

Большое значение у маленьких кранов имеют габаритные размеры, вид оборудования и возможность работы в сложных условиях.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

  1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
  2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

  1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
  2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

  1. Для натяжения кабелей, силовых линий и подвесных конструкций.
  2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
  3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Запасовка полиспастов

Запасовка – процедуру изменения местоположения шкивов и дистанции между ними. Целью этой операции является регулирование скорости и высоты подъема грузов в соответствии с определенной схемой прохождения троса по блокам грузоподъемного механизма. Существуют следующие разновидности запасовки:

  1. Однократная. На крюке закрепляется 1 веревка, которая проводится через все неподвижные блоки и наматывается на барабан.
  2. Двукратная. Первый конец каната крепят на головке поворотного элемента крана, второй – на лебедке. Этот способ запасовки может применяться на кранах стрелового типа.
  3. Четырехкратная. 2 рабочих ветви троса проводятся через шкивы рабочей стрелы. Соседние полиспасты скрепляются между собой при помощи статичного блока, устанавливаемого на стойке платформы. Этот метод запасовки используется для устройств с большой грузоподъемностью.

Существует также переменная запасовка. Она бывает как двукратной, так и четырехкратной. Подвижные ролики устанавливаются на нескольких подвижным обоймах, удерживаемых при помощи каната. Кратность запасовки изменяется посредством опускания подвески крюка на опору при сматывании веревки.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Источник

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак.

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик. Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.

Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.

К балке приварены держатели струны, на которой закреплён электрический кабель.

Важно! Кабель подвижен.

Подъёмник работает так:

Подъёмником я загрузил на чердак 12 кубов шлака. Устройство отработало на ура. Ни одной поломки. Разобрал и положил его для следующего строительства.

Подъёмник понравился участникам портала и у них появились вопросы к ed_hanow.

Отвечаю по пунктам:

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

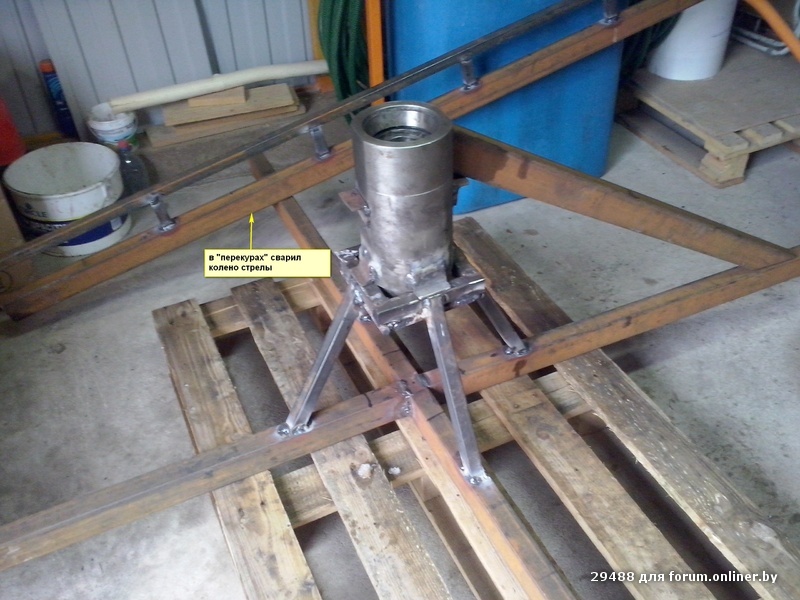

Узлы крана крупным планом.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Пошаговая схема изготовления

Крепление опорной балки

Рама тележки

Рама с обводными подшипниками

Тележка с опорными подшипниками

Кран-балка с установленной кареткой

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:

АРТ-ХАУС: Отделка необычного дома мозаикой и волшебный интерьер. О необычном дизайнерском доме, построенном без наёмных рабочих, рассказывает его автор — художник-архитектор.

Источник

Самодельный кран для строительства дома

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

Подъемник

Современные подъемники по видам делятся на:

  • Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
  • Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

  • лебедка, изготовить которую можно из барабана и троса;
  • трубы;
  • электропривод.

К преимуществам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

Из инструментов вам понадобятся:

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Процедура монтажа

Есть несколько типов конструкций, они отличаются друг от друга по назначению и устройству. Процесс сборки зависит от сложности конструкции.
Промышленность выпускает механизмы, оборудованные крюком. Они предназначены для подъема грузов общего назначения. Есть специализированные устройства — вместо крюка на них установлен грейфер или магнит.

Перед тем как начать сборку, нужно определить способ монтажа. Он зависит от местоположения крана, который может располагаться внутри цеха или на улице. Монтаж не займет много времени, но ряд грузоподъемных устройств устанавливают только после того, как будут проложены .

Если кран нужно сделать в помещении, то перед монтажными работами проверяют состояние стен. Они должны выдерживать вес конструкции и груза.

На первом этапе работ сооружают железнодорожные пути, по которым будет перемещаться мостовой механизм. Безопасность зависит от качества креплений двутавра кранового и других элементов, поэтому все узлы конструкции тщательно проверяют.

Элементы раскладывают на земле в том месте, где должно стоять грузоподъемное устройство. Работу начинают со сборки металлических опор — механизм будет располагаться на них. Все части перед монтажом осматривают, они не должны иметь трещин или других дефектов.

Опоры можно устанавливать на расстоянии от стен, ведь они не обязательно должны охватывать всю ширину помещения. Когда они будут готовы, переходят к установке кран-балки. При сборке используются профили-двутавры.

поднимают после завершения сварочных работ. Сначала рабочие устанавливают электрическое оборудование, после этого они прикрепляют электроталь. Ее размещают в середине балки; для крепления используют струбцины.

На завершающем этапе монтажа кран-балки подвесной ее концы фиксируют на подкрановых путях. Обязательно устанавливают ограничители перемещения. Это делают для того, чтобы предотвратить сход крана с путей.

Подвесную кран-балку монтируют без опор. Они не нужны, ведь подкрановые пути прокладывают по перекрытиям здания.

Как сделать подъемный кран своими руками для дачи

Поднятие тяжестей и перемещение их с одного места на другое требует колоссальных затрат сил и времени.

Как правило, такая необходимость возникает при строительстве частного дома.

Чтобы чрезмерно не напрягаться, целесообразно использовать подъемный кран.

Обычно такую конструкцию изготавливают из металла. Однако, если бюджет сильно ограничен, можно сделать подъемный кран из дерева.

В сегодняшней статье мы как раз и рассмотрим, как сделать своими руками деревянный подъемный кран для стройки. Своим личным опытом поделился автор YouTube канала «Домостройщик».

Возможно, вам также интересно будет прочитать статью: как изготовить оснастку для работы с дрелью

.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Сборка подъемного крана

На последнем этапе останется только закрепить стойку со стрелой на опорной площадке, и установить кран в рабочее положение.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

(7) ИТОГИ-2017. Самодельный строительный кран на перчаточном управлении.

ИмхоДом › Форумы › свободная тема › (7) ИТОГИ-2017. Самодельный строительный кран на перчаточном управлении.

  • В этой теме 39 ответов, 20 участников, последнее обновление 10 месяцев сделано Evgeniy Suvorov .
  • Томск

Доброго здоровья вам друзья.

Строительный сезон 2021 у меня подошел к завершению. Собрал видео и фотки в одну кастрюлю, перемешал, добавил много букАв. Получилось некое блюдо под названием «Итоги-2017». Приглашаю на дегустацию…

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Подъемник

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая — на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

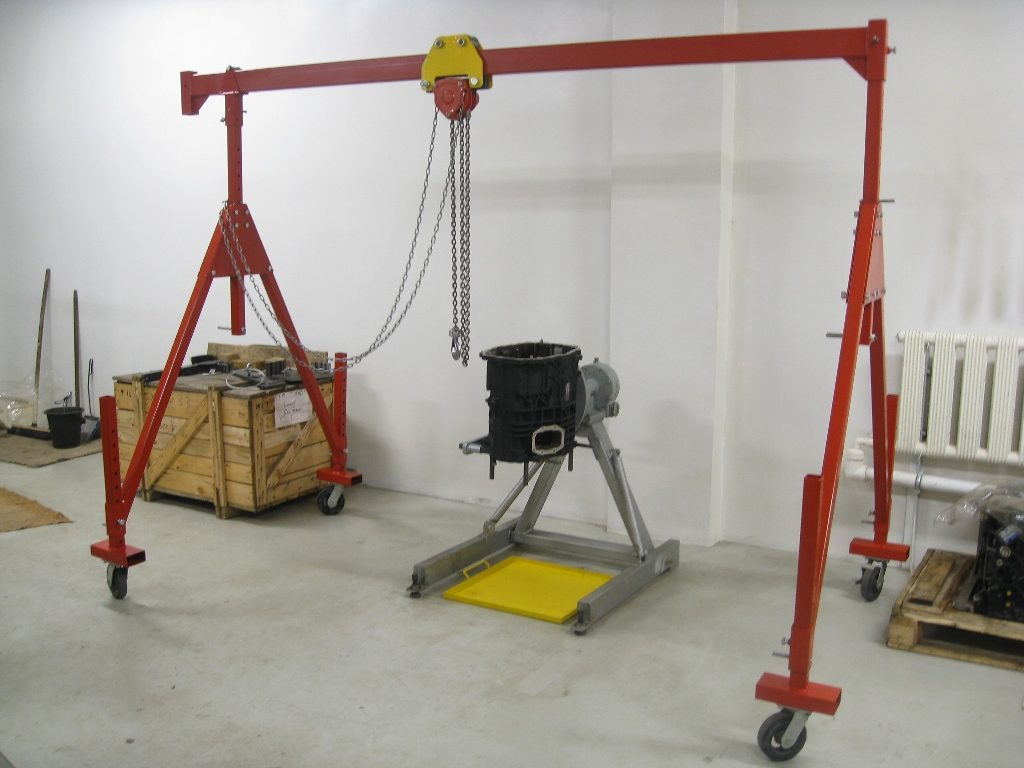

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом подъемника для автомобиля, при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:

АРТ-ХАУС: Отделка необычного дома мозаикой и волшебный интерьер. О необычном дизайнерском доме, построенном без наёмных рабочих, рассказывает его автор — художник-архитектор.

Источник

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

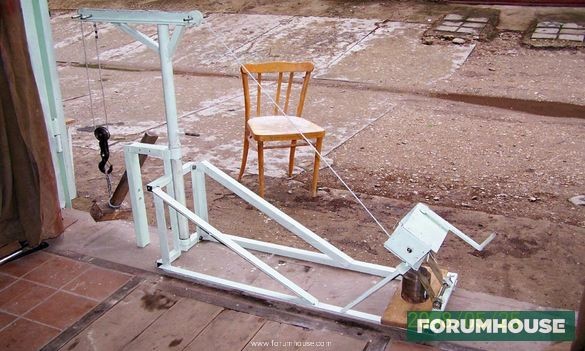

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Развитие промышленности[править | править код]

Электротехникаправить | править код

После того, как найдено достаточное количество латекса, красной пыли (), меди, железа и олова, можно приступать к изготовлению генератора — первого источника электрической энергии, а также первого потребителя электроэнергии — электропечи (), которая работает почти вдвое быстрее обычной. Для создания электропечи потребуется медь и красная пыль, потому что обязательно потребуется электросхема.

В IndustrialCraft² рекомендуется добытую руду сначала измельчать в дробителе, а только потом плавить. Таким образом из одного блока руды получается 2 слитка, вместо одного. Поэтому, чем раньше дробилка будет изготовлена, тем лучше. Также имеет место рудопромывочная машина и термальная центрифуга, которая позволяет намыть из раздроблённой руды ещё больше ресурсов. Аналогичным образом, рекомендуется не плавить латекс в печи для получения резины, а использовать экстрактор, так как в нём из латекса выжимается больше резины. Дробилка, рудопромывочная машина и экстрактор также являются потребителями электроэнергии.

Шахтёрское делоправить | править код

На начальной стадии развития в этом моде, когда будет накоплено достаточно много железа, стоит запастись каменными кирками и одной железной и отправиться в шахту (пещеру или каньон). Рекомендуется пробыть в ней час-другой реального времени, добывая груду , различные камни (камень, уголь, лазурит, обсидиан, алмазы) и красную пыль, чтобы потом при любом сложном и не очень крафте не бегать в шахту за новыми порциями полезных ресурсов.

Впоследствии в шахтёрском деле очень пригодятся шахтёрский лазер и буровая установка (служит для автоматической добычи ресурсов).

Сельское хозяйствоправить | править код

Аграрный комплекс можно эффективно использовать для жизнедеятельности игрока благодаря жёрдочкам (упрощающим земледелие) и селекции растений. Например, феррий даёт в качестве урожая небольшую кучку железной пыли, а аурелия — золотой самородок. Крайне полезной является кружка кофе, которая прибавляет игроку бодрости, благодаря чему он двигается быстрее. Кружка кофе () крафтится из плодов кофе.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Таль для гаража: изготовление привода

Таль для подъема грузов можно изготовить самостоятельно. За его основу берут тормозной рычаг, который раньше стоял на грузовом автомобиле. В машине такой рычаг способствует подводу колодок и уменьшению зазора между ними.

Чтобы сделать таль своими руками, нужно обладать навыками электросварочных и токарных работ.

Вал разжимного кулака обрезают до нужного размера при помощи токарного станка. Вал оснащают двумя шайбами. Вся конструкция называется намоточным барабаном. Одну шайбу оснащают изнутри кольцом так, чтобы оно не мешало свободному прохождению троса.

Как делать привод:

Перед изготовлением подъемника необходимо подготовить чертежи. Готовое приспособление можно использовать, чтобы поднять и спустить центробежный насос и другие виды грузов. В качестве альтернативы этому виду крана можно сделать гидравлический кран «Гусь».

Для подъема двигателя и кузова в гараже понадобится специальный механизм. Стоят они дорого, поэтому сэкономить можно на самостоятельном изготовлении. Для этого необходимо предварительно ознакомиться с видами подъемных механизмов и их функциональностью. После выбора вида механизма нужно заняться составлением чертежей и плана сборки конструкции. Для самостоятельного изготовления лучше обладать навыками токарных работ и навыками в сборке механизмов.

Источник

Игрушка «Подъемный кран. Подъемный кран своими руками Самодельный кран для стройки дома

Многие люди считают, что построить дом из 6 метрового бруса в одиночку – задача из разряда фантастики. Тем не менее, сделать это вполне реально, но при этом придется воспользоваться краном-помощником, который вполне реально соорудить самостоятельно.

Поскольку деревянный брус довольно громоздкий и тяжелый, поднять его самостоятельно будет довольно сложно. С помощью крана, в свою очередь, брус можно класть на место распила, а также, с помощью его функций, можно вполне успешно поднимать распиленный брус на цоколь дома.

Для рамы самодельного крана подойдет любой вид металлического лома. При этом, её можно изготовить из обычных уголков размером 63х63х5 миллиметров.

В качестве стрелы была использована пятиметровая труба диаметром в 50 миллиметров, также, особенность конструкции подразумевает под собой, что в будущем стрелу возможно будет удлинить на несколько метров. Усиливается подобная конструкция металлическими уголками 30х30х3.

Максимальный вес, поднимавшийся краном – 150 килограмм. Тем не менее, особенность конструкции данного крана позволяет поднимать грузы весом полтоны, но для этого придется повысить число кратности полиспастов.

Принцип работы полиспаста схож с особенностями работы редуктора: для достижения большей мощности приходится обеспечить соответствующую длину каната, которой, соответственно, понадобиться намного больше. Вследствие этого скорость подъема груза замедлится, но поднять кран сможет намного больше.

Одной из главных характеристик редуктора является передаточное число, полиспаст, в свою очередь, должен обладать кратностью – соотношением количества «колец» на тросе со сбегающими с барабана. Исходя из этого, в случае, когда на самодельном кране намотано 5 витков, полиспаст является пятикратным. Иными словами, для поднятия полутонного груза понадобиться сила, прикладываемая к подъему 100-килограммового груза.

В чем особенность самодельного подъемного механизма?

Стоит отметить, что изготовление всех узлов и механизмов самодельного крана-помощника – процесс трудоемкий и утомительный, требующий огромнейших временных затрат. Таким образом, чтобы изготовить все составляющие крана, понадобится как минимум неделя, а на сборку готового устройства и его калибровку уйдет еще два-три дня. В качестве привода поворота был использован шестикратный полиспаст, привод подъема стрелы же, в свою очередь, представлен двукратным механическим полиспастом.

Конкретно в данном устройстве, поворотная платформа выполнена из двух планшайб, а сам же кран был собран из подручных материалов, поэтому не удивительно, что ось его представлена 30 мм. болтом, выполненным из стали, не обладающей высокой прочностью. Обусловлено такое решение фактом, что высокопрочная сталь практически не поддается сварке: при превышении предела прочности подобный болт сразу же лопается, его невозможно ни растянуть, ни согнуть. Узлы самодельного крана желательно смазать небольшим количеством литола. Для уменьшения массы противовеса, в кране установлены 2-х метровые опорные лапки.

Занимаясь расчетом узлов при изготовлении данного приспособления необходимо учесть, что при среднем радиусе детали, отвечающей за поворот, а также расстоянии до противовеса с указанной массой, на основной болт будет действовать растягивающая нагрузка (которая при работе, естественно, будет значительно больше). Перед началом эксплуатации крана необходимо тщательно проверить показатели устойчивости.

Блочки для подъемного механизма можно соорудить из двух крупных и одной небольшой шайб. Такие блочки будут устойчивы. Крайне важно, чтобы трос обладал нужной гибкостью, или же сами блочки имели соответствующий канату диаметр, ведь при подъеме стрелы без груза, канат может вылететь из блока, что будет весьма неприятно.

В качестве троса был использован толстый шнур диаметром в 15 мм. Планируется, что в случае удлинения, на кран будет установлен более гибкий, 5 мм. трос с рабочей нагрузкой в 150, а также разрывающей в 850 кг. Подобный кран позволяет практически в одиночку соорудить дом из сруба, а также проделать огромнейшее количество прочей строительной работы.

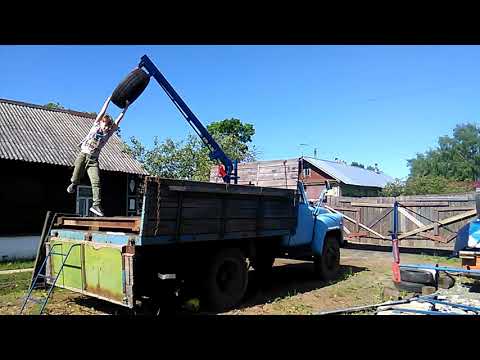

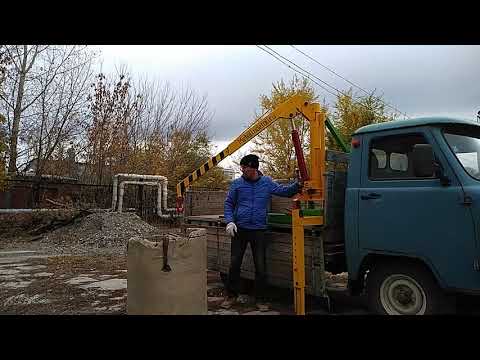

Кран Пионер – это незаменимая машина во время произведения погрузо-разгрузочных, монтажно-строительных и ремонтных работ. В зависимости от величины и объема погрузочных материалов, может быть использован, и устанавливаться на крышах домов, в котлованах, а также на перекрытиях зданий, которые находятся в режиме строительства.

Состоит эта «чудо-машина» из: пульта управления (система управления автоматизирована), стрелы, электролебедки и двух рам – опорной и поворотной. Кран Пионер – машина, довольно простая в эксплуатации, и не требует применения особых физических усилий. Даже не искушенный в строительном деле человек вполне справится с управлением краном.

Схема конструкции

Нет необходимости регистрировать кран Пионер в органах надзора. Если возникнет необходимость перевезти кран в другое место, с этим тоже не будет никаких проблем, так как данная машина очень удобна в транспортировке.

Условия эксплуатации

Кран Пионер не требует соблюдения строгих правил использования. Он может одинаково хорошо работать и в жаркий летний день (температура воздуха +40 градусов Цельсия) и в морозную стужу (до -40 градусов по Цельсию).

Зато, стоит обратить внимание на уклон площадки, где в дальнейшем будет располагаться кран. Он не должен превышать 3-х градусов.

Вполне себе спокойно, данная машина может работать при скорости ветра 14 м/с. НО: стоит прекратить эксплуатацию крана, при скорости ветра свыше 33 м/с.

Сам себе мастер

Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как , на верх постройки.

Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.

У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.

Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.

Во время использования, для того чтобы снизить уровень трения, скользящие направляющие необходимо смазывать!

Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.

Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.

Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.

Подключение электромеханизмов

Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.

После этого, кран Пионер своими руками готов к эксплуатации.

Технические характеристики

Чтобы лучше понять, на что способен вышеупомянутый представитель, грузоподъемных машин, желательно ознакомится с его более детальным описанием – кран Пионер технические характеристики.

Итак, первым пунктом в общей характеристики крана является, конечно же, его грузоподъемность. Колебаться она может в интервале 0,5 тонн – 1 тонна. Преимущество крана Пионер проявляется в том, что он в состоянии подымать груз, который тяжелее его самого в несколько раз. Высота крана – стабильно 4 метра. Угол, который может охватывать платформа при повороте – 360 градусов.

Опорный контур (соединяющий контур вертикальных осей подъемной машины, образованный горизонтальными проекциями прямых линий) составляет 2х2 метра. Скорость подъема груза – величина плавающая, зависит от массы груза (0,5 тонн – от 0,2 до 50 м/с; 1 тонна – 0,74 м/с). Диаметр каната также зависит от размера груза: 6,9 мм – 0,5 тонн, 12 мм – 1 тонна. Вес крана Пионера в зависимости от модели может составлять 1 – 1,5 тонны.

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Виды консольного крана

Существует два вида подобных кранов.

Передвижные конструкции состоят из рамы, опирающейся на два колеса и перемещающейся по специальным направляющим. К раме крепится сама консоль.

Стационарные конструкции крепятся на стенах или специальных колонах. Характерно, что колона может устанавливаться на основание здания. При этом краны бывают на одно и два плеча (в зависимости от типа опоры), а также обладают разной грузоподъемностью.

Описываемый проект нестандартен, но для его воплощения вам потребуются всего два помощника. Процедура начинается с составления проекта.

Внимание! Все элементы подогнаны под газорезку ЧПУ, т. к. это самый дешевый вариант.

Техническое задание

Монтаж, погрузка/разгрузка усилиями четырех человек.

Подъемная высота 5 метров.

Семиметровая консоль.

Грузоподъемность – от 0,6 тонны.

Установка без применения специальной техники.

Составление проекта

Кран будет опираться на три ноги из «двадцатого» двутавра, закрепленные посредством фланцев из 1,4-сантиметровой стали и болтов М-16. В качестве вала используется труба с толстыми стенками. Ноги оснащаются дополнительными распорками.

Чертеж

Для создания чертежа используйте автокад, но закруглите все размеры. Готовые файлы из программы идут сразу на ЧПУ.

Сварка

Для сварки всех элементов вам потребуется сам сварочный аппарат, ток силой в 220А и пять электродов. При выставлении используйте монтажный уровень. На все это потребуется максимум один день.

Сборка конструкции

Для удобства выройте котлованы для ног, сборку проводите лежа (на это уйдет примерно несколько часов). Для поднятия крана вам потребуются грузовик, трос и балка. Один конец троса закрепите к грузовику, другой – к крану. При помощи грузовика тяните трос через балку, пока конструкция не встанет на ноги.

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

  1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
  2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
  3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

  1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
  2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

  • сварочный аппарат;
  • болгарка с отрезным кругом по металлу;
  • болты и гайки для крепления;
  • стальные трубы диаметром 40-50 мм;
  • стальной уголок или профилированная труба сечением 35-40 мм;
  • трос;
  • самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

Самодельные подъемные устройства в настоящее время приобретают все большую популярность. При строительстве, при работе в гараже приходится часто перемещать грузы большого веса. В строительстве ручная транспортировка занимает значительное время, и не всегда удается установить пандусы или леса. В любом случае гораздо проще и эффективнее пользоваться подъемниками.

Схема подъемного крана

То же касается и автомобильной темы, гараж с подъемником гораздо удобнее в эксплуатации. Наиболее простые подъемники представляют собой обыкновенную балку, жестко закрепленную одним концом, а на втором конце устанавливается подвижный блок. Через блок перекидывается веревка, с помощью которой грузы затягиваются вручную.

Такой самодельный подъемник достаточно прост в изготовлении, но с практической точки зрения очень неудобен. Во-первых, груз поднимается все равно вручную, а во-вторых демонтаж и монтаж балки с одного места в другое занимает еще больше времени, чем простое перетаскивание тяжестей. Подобные механизмы применяются в рубленых домах.

Материалы и инструменты:

  • столбовые опоры;
  • деревянная верхняя балка;
  • металлическая направляющая;
  • колесо-шкив;
  • подшипники;
  • цепная таль;
  • распоры;
  • шкив;
  • сварочный аппарат.

Если вопрос о том, как самому сделать подъемник для сруба, заставляет задуматься, то вот достаточно простое решение. На 2 вертикально вкопанные столбовые опоры устанавливается верхняя балка длиной чуть больше длины будущего строения. Такой зазор дает возможность перетаскивать бревна непосредственно от штабеля к месту установки.

Деревянную балку необходимо сверху снабдить металлической направляющей, по которой будет двигаться механизм. Далее технология проста, колесо-шкив на подшипнике соединяется с Г-образной металлической деталью, к другому концу которой прикрепляется ручная цепная таль грузоподъемностью не менее 750 кг. Такой минимум объясняется тем, что вес тридцатисантиметрового в поперечнике сруба колеблется от 270 до 400 кг, в зависимости от влажности древесины.

Столбы для такой конструкции должны быть не менее 20 см в поперечнике, и балка, из расчета нагрузки, представляет собой брус не менее чем 15Х20 см в поперечном срезе.

Направляющая представляет собой отрез арматуры, к которой через равные расстояния, не более полуметра, привариваются кончики гвоздей. Они и будут прикреплять направляющую к деревянной балке.

Балка закрепляется на пару десятков см в сторону от столбов, чтобы избежать сцепки транспортировочного устройства и столба.

Для укрепления конструкции на прибитую балку устанавливаются распоры. Если высота столбов 4-5 м, то для устойчивости их необходимо вкопать в землю на 1 м и установить распоры с той стороны, в которую идет сдвиг балки.

Шкив, желательно чтобы он имел бортики, надевается на направляющую и подъемник готов к работе.

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

  • 4 телескопических трубы внешним диаметром 140 мм,
  • трехметровая двутавровая балка,
  • металлические уголки для опорных конструкций,
  • тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

К нижней части двутавра крепится лебедка, которая будет горизонтальным передвижным устройством, тогда как телескопическая система поможет перемещать грузы в вертикальном направлении.

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

  • поперечной трубы,
  • квадратных стоек на треугольных опорах, оснащенных колесиками,
  • ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

  • швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

  • двутавровые балки,
  • гидроцилиндр,
  • втулки,
  • насос,
  • распределитель на две секции.

Балки скрепляются втулками по принципу ножниц, а гидроцилиндр с ручкой помогает поднять ножницы на нужную высоту.

Мостовой кран из латуни своими руками • Винтажное возрождение

668 акции

Чуваки! Мы ремонтируем трейлер Bell Travel 1972 года! Следите за всей серией с самого начала здесь!

Когда мы купили наш маленький винтажный трейлер, нам посчастливилось иметь не один, а два великолепных смесителя. Первоначальный кран был ручным насосом, который перестал работать и был подключен к небольшому электрическому насосу, который качал воду из небольшого резервуара для воды, который находится под раковиной. Другой кран был подключен к медной трубе, которая шла к внешнему водопроводу. Я почти уверен, что замена кранов была первой вещью, которую я затронул, когда мы говорили о починке Нагов.

Моя первоначальная мысль состояла в том, чтобы иметь только один кран (раковина НАСТОЛЬКО крошечная), который подключается к резервуару для воды, и не иметь крана для внешней воды. Я просто не собирался вставлять 2 крана обратно.

Посреди ночи я проснулся (что скорее всего) с очень очевидным решением, которого я просто не видел. Смеситель с 2 ручками может использовать ОБЕ водопроводные трубы. Но вместо того, чтобы быть горячим + холодным, было бы снаружи + внутри. Так началась охота за отличным краном. У меня было одно требование. Латунь.

Вы когда-нибудь покупали маленький латунный кран, который не стоит сотни и сотни долларов? Его как бы не существует. После поиска в течение нескольких дней я сузил поиск до мостового крана, который, к сожалению, увеличил цену. Почемуииииии?!!

Я никак не мог потратить на этот кран больше, чем потратил на покупку всего трейлера. Это просто не кажется самым умным ходом.

Итак, я делал то, что делаю всегда, когда хочу чего-то, чего, кажется, не существует. Я пошел в Home Depot.

Там я нашел кое-что: кран для стирки с латунным горлышком и Джона, мастера-сантехника, который там работал. Я объяснил ему, что хочу построить кран, и он был УДИВИТЕЛЬНЫМ, и провел следующее немного времени, придумывая решения проблемы.



Итак, вот список ингредиентов.

(1) Смеситель для стирки
(1) Набор для пайки
(1) Рулон ленты для уплотнения резьбы, также известной как тефлоновая лента



(2) Колено 1/2” 90 градусов
(2) Запорный клапан 1/2”
(2) Шайбы
(2) Шестигранный ниппель 1/2”
(2) 1/2”x1-1 Латунный трубный ниппель /2”
(2) ручки
(2) Тройник 1/2”
Без изображения (1) Медный адаптер с наружной резьбой 1/2”

(2) Трубный ниппель 1/2”x3” из хромированной латуни ** Попросите сотрудника Home Depot накрутить эти детали, как показано на рисунке выше, таким образом, независимо от толщины вашей столешницы, вы сможете затянуть кран.

Сборка очень проста.

Начните с замены рукояток на запорных клапанах. Я использовал немного 5-минутной эпоксидной смолы, чтобы убедиться, что они действительно хорошо держатся.

Каждый из ниппелей должен быть обернут тефлоновой лентой, прежде чем прикреплять их к компонентам.

Шестигранный ниппель крепится к нижней части колена.

Затем запорный клапан присоединяется к другому концу шестигранного ниппеля.

Латунный ниппель входит в другую сторону колена.

Затем к этому присоединяется Т.

Наконец, 3-дюймовый патрубок с резьбой присоединяется к нижней части запорного клапана.



Повторите для другой стороны.

Ваш медный штекерный переходник будет крепиться к верхней стороне Т, и латунный рычаг крана должен плотно прилегать к нему!

Далее идет пайка. В настоящее время. Я знаю, как вы себя чувствуете, девственницы. Я тоже была паяльной девственницей. Но сделать это совсем не сложно. И самое приятное то, что вы можете начинать все заново столько раз, сколько вам нужно (вам, ребята, знаю как сильно я это люблю.)

Перед пайкой начните с очистки внутренних и внешних частей соединяемых деталей.

Кисть для флюса (это волшебный ингредиент, который всасывает припой в трубу)

Нагрейте трубу, чтобы она была приятной и горячей (все инструкции по пайке находятся на упаковке комплекта, и я уверен, что есть сотни отличных видео, которые объясняют это намного лучше, чем я.)

Теперь самое время заняться пайкой. У меня нет фотографии этого, потому что это расплавленный металл, но было очень круто видеть, как он исчезает в стыке.

Очевидно, вам нужно дать ему остыть, прежде чем вы сделаете все по-мужски.

Перед установкой наденьте крышки шайб на отверстия в столешнице. Поскольку сантехника в каждой ситуации разная, сфотографируйте нижнюю часть раковины и отправляйтесь в местный HD-магазин. Специалист по сантехнике сможет помочь вам получить именно то, что вам нужно для подключения ваших труб.

На картинке ниже показано, как выглядит наш. Гайки из ПВХ, которыми кран крепится к раковине, и переходники, которые навинчиваются на ниппели и имеют место для вставки в новую трубу. В Home Depot есть разъемы любого типа и размера, которые вам могут понадобиться.



Я не могу дождаться, чтобы сообщить о том, как это работает, как только мы подключим аккумулятор, заполним бак и все заработает!! Но до тех пор, давайте просто посмотрим, как это красиво, не так ли?

И если вы задаетесь вопросом, будет ли это хорошо в доме, я собираюсь дать вам громкое… Пока не знаю. Запорные клапаны (к которым прикреплены ручки) представляют собой тип задвижки, что в основном означает, что это движущиеся ворота, которые блокируют воду (или пропускают ее). Это будет не так просто, как поднять одну ручку, но я думаю это было бы великолепно и потрясающе. Я буду держать вас в курсе!









Создавайте свои собственные смесители с медной трубой

Воспользуйтесь модными смесителями, изготовленными из сантехнических труб, и придайте своей кухне или ванной теплый индустриальный оттенок

и если вы любите медь и латунь Стремитесь к индустриальному стилю на своей кухне или в ванной, вам может подойти самодельный смеситель. Он может быть дешевле, чем готовая дизайнерская модель, но при этом улучшая стиль. Ниже вы найдете 11 способов стилизации медных и латунных смесителей своими руками.

Британский стандарт от Plain English

1. Взгляд сбоку. Если вам нравится внешний вид меди, почему бы не продемонстрировать немного больше труб, чем это необходимо? Здесь дизайнеры кухни установили трубы поверх деревянных панелей в традиционном стиле. Это также хороший вариант, если у вас уже есть поверхности стен, с которыми вы не хотите слишком возиться.

Отдельные латунные смесители хорошо сочетаются с более теплой медью внизу, и весь эффект показывает, насколько уютным может быть индустриальный стиль. Это идеально, если вы хотите больше Аббатство Даунтон выглядеть чем просторный склад на чердаке для приготовления пищи.

Дизайн Этаж

2. Долгая игра. Чтобы получить максимальную отдачу от теплого металлического трубопровода, используйте его побольше. Здесь домовладельцы не только подняли свои смесители высоко, но и продолжили их низко и решили расположить ручки посередине каждой трубы.

В восстановленных ваннах или раковинах могут уже быть отверстия для смесителя, как в этом случае, и здесь это действительно добавляет теплоты эстетике «сделай сам». Однако, если вы покупаете новую отдельно стоящую ванну и планируете крепить такие смесители к стене, возможно, вам стоит обратить внимание на конструкцию без предварительно просверленных отверстий для смесителя.

Blakes London

3. Роскошный контраст. Эта большая традиционная кухня наполнена роскошными элементами, включая мраморную заднюю стенку и столешницу. Контраст с самодельными смесителями, сделанными из сантехнического оборудования, хорошо работает (плюс теплый металл и серый мрамор — это очень актуальная комбинация).

Не забудьте включить часть партнера. Здесь базовые шкафы из необработанного дерева прекрасно уравновешивают промышленный стиль с классическим.

У вас есть несколько вариантов ручек для ваших кранов. Те, что на этой кухне, — колесные головы. На следующем фото вы увидите ручки рычагов. Ниже вы найдете примеры других типов.

Patrick Lewis Architects

4. Цветовой код. Рукоятки рычагов часто бывают красного и синего цвета, как показано здесь.

В этой ванной комнате действительно усиливается металлический эффект за счет использования меди на как можно большем количестве поверхностей — от водосточной трубы и вешалки для полотенец до стола и зеркала. Это действительно работает, тем более, что весь эффект классно приглушен двумя оттенками серого.

Расположение этих смесителей также продумано. Они оба приходят с правой стороны, но расположены в шахматном порядке, чтобы получить горячее и холодное слева и справа.

5. Индустриальный фон. Бетон является естественным партнером для открытых медных труб, поскольку оба материала имеют утилитарное значение.

Этот душ оснащен креплением, позволяющим поворачивать душевую часть конструкции. Он выглядит чудесно урезанным, но вы можете подумать об использовании медной насадки для душа, если предпочитаете более широкое покрытие.

Dysign AB

6. Разумный обходной путь. Вам нравится идея сделать собственный смеситель, но вас немного пугают дизайнерские решения и затраченные усилия? Затем просто выберите похожую готовую модель, которая создает эффект медных сантехнических труб, и увеличьте фокус, установив поблизости подвесные поручни, сделанные из этого материала.

Это также хорошо подойдет в ванной комнате для вешалок для полотенец или вешалок для корзин на S-образных крючках.

Tsuruta Architects

7. Эффект старины. В этом самодельном смесителе есть что-то от викторианских общественных бань. Почему? Это умная идея сочетать его с плоской кирпичной плиткой метро с глазурью с кракле для создания эффекта старины. Добавьте темный цементный раствор, и внешний вид будет завершен.

Если вы хотите создать утилитарный эффект с помощью плитки метро, ​​выбирайте ее тщательно. Дизайны со скошенными краями тоже будут выглядеть красиво, но при этом будут более мягкими и жилыми.

8. Скульптурный эффект. Когда вы разрабатываете свой собственный кран, зачем придерживаться условностей? Этот носик придает дополнительный визуальный интерес своим причудливым изгибом.

Бетон и медь снова хорошо сочетаются для создания интерьера в индустриальном стиле. Если вы предпочитаете, чтобы ваша медь выглядела немного старой, а не блестящей и новой, ищите трубы с патиной или следуйте различным онлайн-руководствам, чтобы самостоятельно придать своей старине вид.

от [в] форме, ООО

9. Смесь своими руками. Добейтесь максимального утилитарного вида ваших самодельных смесителей, установив их в нереконструированную старинную раковину.

Один носик для смешивания горячих и холодных напитков — не единственный способ. Эта необычная конструкция смешивает две температуры снаружи, когда они выходят из каждой трубы. Обратите также внимание на необычные длинные ручки за раковиной.

Чтобы достичь чего-то подобного, вам следует найти энтузиаста винтажной сантехники, который поможет вам найти то, что вы хотите.

Ремесленные изделия

10. Смешанные металлы. Мы уже видели смесь меди с латунью, но вот более необычная идея сочетания ее с хромом в самодельном смесителе. Самодельная конструкция здесь крепится к дереву, возможно, чтобы скрыть кирпичную кладку, нарушенную сверлением труб. Здесь ручки являются основными поперечными головками.

Эта необычная идея для душевого поддона выходит за рамки любого понятия «поддон». На самом деле, эта металлическая ванна больше похожа на круглую жестяную ванну, но она хорошо работает как место для стояния во время душа и, особенно с открытой кирпичной стеной и кранами, дополняет промышленный эффект.

Рукоделие

Вот еще немного. Душевая штанга, сделанная из труб, чтобы соответствовать смесителям, является приятным штрихом.

Narofsky Architecture +ways2design

11. Полная экспозиция. Если вы собираетесь использовать открытые трубы, почему бы не пойти на все? Здесь подвесная столешница демонстрирует медные трубы как сверху, так и снизу, где обычно ничего не видно.

Это, конечно, означает, что остальная часть трубопровода тоже должна быть защищена от воздействия. Вы можете купить водосточные трубы для раковин в различных вариантах отделки, включая медь и латунь.

Расскажите нам: Что вы думаете об этой тенденции кранов? Сообщите нам о любых творческих идеях DIY, которые вы использовали на своей кухне или в ванной, в комментариях ниже.

More
How to Replace Your Kitchen Faucet
Shine On: How to Clean and Care for Copper

Sponsored

Zwickau bis Gera I Wir machen Ihren Garten zum perfekten Erholungsraum

Sponsored

Zwickau bis Gera I Wir machen Ihren Garten zum perfect Erholungsraum

Как обновить и заменить смеситель для ванной

Главная » Рукоделие » Домашний декор » Как обновить и заменить смеситель для ванной

Автор: Хайди  | 8 комментариев

Этот пост и его фотографии могут содержать партнерские ссылки. Как сотрудник Amazon я зарабатываю на соответствующих покупках. Если вы совершите покупку по этим ссылкам, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас!

  • Facebook
  • Твиттер

Этот пост предоставлен вам Moen, Incorporated. Все мнения на 100% мои.

Замена смесителя в ванной может показаться сложной задачей, но я покажу вам шаг за шагом, насколько это просто на самом деле! Поверьте мне, если я могу это сделать, любой сможет это сделать!

Я обновляла свою «Девичью ванную» внизу — на прошлой неделе я продемонстрировала свою новую акцентную стену с зубчатыми полосками — и мне не терпелось сделать еще пару небольших обновлений пространства. Мне надоел мой скучный смеситель для ванной строительного уровня, поэтому я ухватился за возможность попробовать новый смеситель для ванной Moen Boardwalk Centerset в Chrome.

Этот кран примерно в миллион раз красивее старого! Мне очень нравится вдохновение в стиле ар-деко и чистые линии.

Я высыпал содержимое из коробки и взглянул на инструкции. Хотя они казались довольно простыми, мой план состоял в том, чтобы мой удобный муженек установил кран, пока я фотографировала процесс. Он лицензированный подрядчик, поэтому я обычно оставляю ему большую часть наших проектов «сделай сам» — он работает на раз на быстрее, чем я, потому что он уже знает, что делает!

Шаг 1: Вычистите все, что прячется под раковиной, и перекройте подачу воды к раковине.

Ваша раковина может выглядеть немного иначе, чем моя. В нашем доме есть пластиковые водопроводные трубы Pex, но процесс такой же, даже если у вас традиционные металлические водопроводные трубы.

После того, как моя раковина была полностью вымыта и готова к установке нового крана, мне очень хотелось закончить проект. К сожалению, мой муж и самый маленький парень были глубоко поглощены резьбой по тыкве, и я знала, что это будет долго раз, прежде чем мы сможем добраться до моего крана.

Итак, я сделала то, что сделала бы любая нетерпеливая девчонка… Я решила сделать это сама.

Это мое «О да, я разберусь с этим… верно?» Смотреть.

Ладно, приступим!

Под раковиной есть два водопровода, которые подходят к крану. Возьмите гаечный ключ и открутите гайки, чтобы отсоединить линии подачи воды (на фото выше они черные пластиковые). Осторожный! В линии все еще будет вода, даже если вы перекрыли подачу, поэтому обязательно подложите под себя полотенце, чтобы собрать капли (и следите за головой!).

Затем снимите крепежные гайки, удерживающие старый кран на месте.

Ослабьте болт, чтобы снять подъемный стержень.

Теперь кран должен легко выйти из монтажных отверстий. Скорее всего, он оставил кольцо, которое лежало там целую вечность, так что возьмите чистящее средство для ванной и быстро очистите столешницу.

Установите новый смеситель на место, отрегулируйте ручки в нужное положение и повторите процесс, который вы только что завершили при снятии старой раковины — затяните монтажные гайки, затяните болт, удерживающий новую подъемную штангу, и снова подключите водопроводные линии. Это действительно так просто!

Этот парень пришел проверить мои успехи через несколько минут, и я воспользовался возможностью, чтобы он наладил для меня все новые соединения.

Снова включите подачу воды и возьмите с собой маленького помощника, чтобы испытать ваш потрясающий новый кран. Работает как шарм!

Мне очень нравится новый смеситель, и я горжусь тем, что завершил проект «Сделай сам», от которого обычно уклонялся! До сих пор не могу поверить, как быстро и легко это было!

Все смесители Moen можно найти в магазине Lowe’s! Чтобы получить больше информации о продукте и вдохновиться своими руками, не забудьте поставить лайк Moen на Facebook!



  • Facebook
  • Твиттер
Похожие темы
Домашний декор своими руками

Изображения и контент Happiness is Homemade® защищены законом об авторском праве. НЕ распространяйте и не копируйте содержимое этого блога без письменного разрешения. НЕ редактируйте и не удаляйте водяные знаки с любого изображения. Изображения ЗАПРЕЩАЕТСЯ использовать в каких-либо рекламных целях.

Если вы хотите поделиться изображением, не стесняйтесь выбирать ОДНО ИЗОБРАЖЕНИЕ только с прямой ссылкой на исходное сообщение. Если вы ссылаетесь на одну из моих бесплатных печатных форм, укажите только ссылку на мой пост в блоге, а не ссылку для печати. Бесплатные печатные формы предназначены только для личного использования и не могут быть изменены каким-либо образом. По вопросам обращайтесь ко мне с помощью этой формы. Благодарю вас!

Happiness is Homemade®/Хайди Кундин является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.com. В рамках этой программы Amazon Associates на веб-сайте будут размещаться персонализированные ссылки, предоставленные Amazon, для отслеживания переходов на их веб-сайт. Эта программа использует файлы cookie для отслеживания посещений с целью назначения комиссионных за эти продажи. Как партнер Amazon я зарабатываю на соответствующих покупках.

Как заменить кухонный кран (сделай сам)

Обновлено: 20 ноября 2019 г.

Множество полезных советов и пошаговых рекомендаций по установке нового кухонного смесителя, в том числе о том, как избежать распространенных проблем.

Следующий проект›

Семейный мастер на все руки

Самая сложная часть замены кухонного крана — это демонтаж старого. Всегда возникают неожиданные проблемы — ржавые трубы, труднодоступные гайки и плохой доступ к фитингам. В противном случае установить новый кухонный смеситель совсем не сложно. На самом деле, инструкции, прилагаемые к вашему новому смесителю, вероятно, все, что вам нужно для выполнения этой части работы. За исключением непредвиденных проблем, вы могли бы мыть посуду под краном через час или около того. В этой статье вы пройдете через базовый процесс замены и расскажете, как справиться с этими сложными деталями.

By the DIY experts of The Family Handyman Magazine

Time
A full day
Complexity
Intermediate
Cost
$101–250

Pick up key parts at the hardware store before you start

Как заменить кухонный смеситель Фото 1: Отсоедините сливные линии от крана

Отсоедините сливные линии и P-ловушки, если они блокируют доступ к крану и водопроводным трубам. (Поместите ведро или банку из-под кофе под P-ловушку, чтобы слить оставшуюся воду после того, как вы вытащите ее.)

Скорее всего, вам придется несколько раз сходить в хозяйственный магазин за запчастями, чтобы узнать, как заменить кухонный смеситель, но чтобы получить шанс выполнить работу в одном месте, обратитесь к этому списку. . Мы покажем вам, как снять кухонный кран с помощью шагов, описанных в этой статье.

  • Запорные клапаны  Прежде чем купить новый смеситель (см. раздел «Выбор смесителя» в конце этой статьи о замене кухонного смесителя), загляните под раковину и убедитесь, что есть запорные клапаны, подающие воду. кран. Если у вас нет запорных клапанов, добавьте их. Если они у вас есть, убедитесь, что они в рабочем состоянии, включив горячую и холодную воду в кране и перекрыв краны. Если кран все еще капает, установите новые. Скорее всего у вас 1/2 дюйма. медные подводящие трубы. Если это так, добавьте простые в установке клапаны с компрессионным фитингом, не требующие пайки (Фото 9).и 10) в список покупок. Но если нет, купите любой тип клапана, совместимый с вашими трубами.
  • Трубки подачи:  Затем измерьте существующие трубки подачи и купите новые трубки подачи с втулкой из нержавеющей стали (Фото 9). Они спроектированы таким образом, чтобы служить без разрывов в течение многих лет, и их можно прокладывать вокруг препятствий без перегибов.
  • Ключ для раковины: Также купите ключ для раковины (15 долларов; фото 4). Этот странный маленький гаечный ключ сделан специально для снятия и установки тех труднодоступных креплений, которые прижимают старые смесители к раковине. (Новые смесители имеют пластиковые барашковые гайки, которые обычно можно ослабить и затянуть вручную.) Подпружиненные губки ключа для раковины поворачиваются, поэтому вы можете ослаблять или затягивать гайки в труднодоступных местах.

Если вам нужно снять дренажные линии, чтобы получить доступ к крану, возьмите разводной ключ или плоскогубцы (фото 1). Для резки медных труб купите обычный труборез. Но если ваши медные линии подачи находятся в нескольких дюймах от задней части шкафа, купите специальный мини-труборез (фото 3). Вам также понадобится набор гаечных ключей для отсоединения и подключения водопроводных линий.

Прежде чем отсоединять дренажные линии, сделайте снимок или сделайте набросок схемы, чтобы собрать все обратно.

Как снять кухонную раковину СОВЕТ:

Запланируйте замену смесителя в часы работы магазина. Шансы выше, чем 50/50, вам понадобится как минимум еще одна деталь для того, как заменить проект кухонного смесителя.

Как снять кухонную раковину СОВЕТ:

Подоприте кусок фанеры на 1-кварт. банки с краской перед шкафом. Вам будет гораздо удобнее лежать под раковиной во время этого проекта по замене кухонного смесителя. В противном случае край шкафа будет впиваться вам в спину

Получите доступ и удалите старый кран

Фото 2: Отсоедините измельчитель мусора

Отсоедините измельчитель мусора или отключите автоматический выключатель на главной сервисной панели, если измельчитель подключен напрямую. Отсоедините линию слива посудомоечной машины и поместите 1 гал. банку с краской под измельчителем мусора с несколькими тряпками сверху, чтобы смягчить измельчитель, когда он падает. Освободите диспоузер, постукивая молотком по стопорному кольцу против часовой стрелки.

Фото 2, крупный план

Постучите по стопорному кольцу, чтобы ослабить его.

Фото 3: Отрежьте линии подачи воды, если вы заменяете клапаны

Перекройте воду под раковиной, если у вас есть клапаны, или перекройте основной клапан подачи воды, если ваш старый кран подключен напрямую без клапанов. Откройте кухонный кран и еще один нижний кран, чтобы стравить давление и слить воду. Если вы устанавливаете или заменяете клапаны, обрежьте водопроводные линии непосредственно под фитингами с помощью трубореза или ножовки.

Фото 4. Ослабьте гайки насадки с помощью ключа для раковины

Протяните руку за раковину, наденьте губки ключа на гайки насадки и поверните против часовой стрелки, чтобы ослабить. Затем отсоедините шланг распылительной насадки, снимите смеситель и очистите место под раковиной под старым фланцем смесителя.

Фото 4, крупный план

Установите губки ключа для бассейнов на стопорные гайки.

После того, как вы вытащите все моющие средства, ведра и старые вазы из-под раковины, идите вперед и лягте туда и посмотрите, сможете ли вы легко получить доступ к крану. Если да, то сразу к Фото 3. Если нет, то пора приступить к разборке того, что преграждает вам путь.

Скорее всего, основными препятствиями будут трубы и П-ловушки, которые сливают раковины. Не бойтесь вытаскивать их, но, что более важно, не бойтесь заменять их новыми. Если у вас старые хромированные дренажные линии, стенки трубы могут быть настолько проржавели, что их можно сломать губками разводного ключа или плоскогубцев. После того, как вы их уберете, бросьте все части в коробку, чтобы потом точно подогнать их в магазине. Если у вас есть пластиковые детали водостока, будьте осторожны при снятии — возможно, вы сможете использовать их повторно.

Иногда утилизатор мусора может быть 20-фунтовым. блокпост. Не расстраивайтесь — проще, чем вы думаете, снять его, а затем снова установить после открытия крана (Фото 2). Отключите его и вытащите из шкафа, чтобы он не мешал. Если он жестко подключен, отключите автоматический выключатель, который управляет измельчителем, отсоедините измельчитель от раковины и отложите его в шкаф с подключенным электрическим кабелем.

Первым шагом при демонтаже старого крана является отсоединение линий подачи воды (Фото 3). Если запорной арматуры нет, а водопроводные трубы подсоединены непосредственно к линиям подачи крана, или если вы заменяете неисправную арматуру, перекройте главный кран подачи воды в дом и перережьте трубы (Фото 3) ниже уровня воды. соединения ножовкой или труборезом.

Убедитесь, что новые клапаны закрыты , прежде чем снова включить воду в доме. После того, как водопроводные линии отсоединены, используйте ключ для раковины, чтобы ослабить старый кран и снять его (Фото 4).

Иногда, несмотря на все ваши усилия, открутить старые гайки крана просто невозможно. Успокойся! Попробуйте смочить резьбу проникающей смазкой и повторите попытку. Если это не сработает, пришло время вытащить все упоры и вытащить раковину, чтобы вы могли добраться до гаек. Это не так сложно сделать. Ослабьте винты в нижней части края раковины, чтобы установить ее с зажимом, или разрежьте герметик между вставной раковиной и столешницей с помощью универсального ножа и выньте раковину. Затем вы сможете заняться этими гайками с помощью плоскогубцев или трубного ключа, чтобы освободить старый кран.

СОВЕТ:

Если вы заменяете кухонную раковину вместе с новым смесителем, установите смеситель до установки раковины в столешницу.

Теперь установите новый смеситель

Фото 5: Поместите фланец на отверстие смесителя

Следуйте инструкциям производителя по предварительной сборке и поместите дополнительный фланец (см. Фото 8) на отверстие смесителя. Вручную затяните фланцевые гайки под раковиной и проверьте выравнивание фланца, крана и отверстия раковины сверху.

Фото 6: Затяните гайку крепления крана.

Проверьте работу крана и ручки, чтобы убедиться, что вы не вставляете их задом наперед, и проденьте линии подачи через фланец и отверстия раковины. Затем наденьте шайбу крана, накрутите и затяните гайку крепления крана снизу, осторожно раздвинув трубки подачи крана, если это необходимо, чтобы получить зазор инструмента (иногда производители предоставляют для этого специальный инструмент).

Фото 7: Затяните фланцевую гайку

Вручную затяните гайки фланца с помощью гаечного ключа. Вы можете поворачивать ключ только на одну шестую оборота за раз.

Фото 8: Подсоедините распылительный шланг к подающей трубке крана.

Проденьте линию распылительного сопла через корпус смесителя, затем наденьте фитинг распылительного шланга на трубку подачи смесителя и затяните его. Вытащите насадку из смесителя, чтобы убедиться, что шланг под раковиной работает свободно, затем прикрепите противовес, следуя инструкциям производителя.

Фото 9: Отметьте линии подачи в том месте, где вы хотите их отрезать

Затяните новые клапаны на трубах подачи и отметьте линии подачи непосредственно над компрессионными гайками на клапанах для отключения.

Фото 10: Подсоедините трубку подачи к линиям подачи.

Очистите медную трубку мелкой наждачной бумагой, затем наденьте гайку, компрессионное кольцо и корпус клапана на трубу и затяните. Закройте вентиль, откройте главный водяной вентиль и проверьте отсутствие утечек. Поставьте ведро под кран и включите кран, чтобы проверить, нет ли утечек. Соберите измельчитель мусора, P-ловушки и дренажные линии.

Следуйте инструкциям производителя, чтобы установить новый смеситель, затем переустановите раковину (с новым смесителем) и подключите водопровод, как мы показываем в этом проекте, как заменить кухонный смеситель.

СОВЕТ

В большинстве смесителей закрыты только три из четырех отверстий, поэтому вам придется либо приобрести заглушку, либо использовать дополнительное отверстие для дозатора жидкого мыла или горячей воды мгновенного действия. Планируйте установку, пока вы находитесь под раковиной, когда все разорвано. Если у вас протекает кран, ознакомьтесь с этой статьей о том, как исправить протекающий кран.

Выбор смесителя

Покупая смеситель (как и большинство других вещей), вы получаете то, за что платите. Смесители стоимостью менее 100 долларов могут быть изготовлены из хромированного пластика с изнашивающимися уплотнениями и клапанами. Они подходят для легкого использования, но не будут долго стоять в часто используемой кухонной раковине. Смесители стоимостью более 100 долларов, как правило, имеют цельный латунный корпус с прочным покрытием и не требующие омывания элементы управления, которые обеспечивают бесперебойную работу в течение многих-многих лет. На некоторые даже предоставляется пожизненная гарантия. Качество продолжает улучшаться примерно до 200 долларов. Потратьте более 200 долларов, и вы в основном платите за стиль и отделку. Придерживайтесь проектов известных брендов, чтобы было легче найти запасные части — в том маловероятном случае, если они вам когда-нибудь понадобятся.

Необходимые инструменты для замены кухонного смесителя Проект

Подготовьте необходимые инструменты для самостоятельной замены кухонного смесителя перед началом работы — вы сэкономите время и нервы.

  • 4-в-1 отвертка
  • Регулируемый гаечный ключ
  • Hammer
  • Handsw
  • Tipe Harench
  • Slip Saint Pliers
  • Tube Cutter
  • Set

Basin Drench.

Необходимые материалы для замены кухонного смесителя Проект

Избегайте походов за покупками в последнюю минуту, заранее подготовив все материалы для замены кухонного крана. Вот список.

  • 150 Грита наждачной бумаги
  • Трубки питания из нержавеющей стали
  • Новый смеситель
  • P-Trap
  • Отключенные клапаны

Первоначально

Медный кран ручной работы, возможен индивидуальный размер!

Медный кран ручной работы, возможен индивидуальный размер!

2612342673639

Присоединяйтесь к нашему племени, откройте для себя наш стиль

  • В настоящее время: 179,00 долларов США

    Написать рецензию

    DC Промышленный дизайн
    Медный кран ручной работы, доступны размеры по индивидуальному заказу!
    Артикул:
    70050-1
    Состояние:
    Новый
    Наличие:
    3-7 дней
    Доставка:
    Бесплатная доставка

    поделиться на:

    Описание продукта

    Медный кран ручной работы с латунными клапанами, который может быть изготовлен на заказ в соответствии с вашими требованиями. Этот медный кран абсолютно великолепен и обязательно станет украшением вашей комнаты! Мы полируем медь до сверкающего блеска, который со временем естественным образом образует красивую патину. Вы также можете периодически чистить медь, чтобы сохранить зеркальный блеск! Мало того, что медь великолепна, она обладает естественным антимикробным действием и может использоваться как в помещении, так и на улице! У вас есть выбор красных и синих ручек, красных, синих, черных, белых, темно-зеленых, салатовых или медных ручек! Если вам нужен этот смеситель определенного размера, мы определенно можем это сделать, и в большинстве случаев за это не взимается дополнительная плата. Просто отправьте нам сообщение о размерах. Изображенный смеситель имеет размеры 14 дюймов в ширину и 18 дюймов в высоту с изливом 8 дюймов. Мы также можем изготовить эти смесители с меньшими насадками на дне и шириной 8 дюймов, чтобы они подходили для большинства коммерческих раковин!

    Клиенты также просматривали

    Популярные трендовые товары

    Промышленный дизайн постоянного тока

    Сейчас: $249,00 — $304,00

    Винтажный деревенский латунный кран ручной работы с латунными трубками, латунными фитингами и латунными клапанами. Чт…

    Промышленный дизайн постоянного тока

    Сейчас: $149,00 — $204,00

    Этот смеситель для фермерского дома изготовлен из чрезвычайно прочной оцинкованной стали, которая предотвращает ржавчину и прослужит долго…

    Промышленный дизайн постоянного тока

    Сейчас: $219,00 — $274,00

    Раковина и смеситель в деревенском стиле из оцинкованной стали для защиты от ржавчины и максимальной прочности. Оцинкованные с…

    Промышленный дизайн постоянного тока

    Сейчас: $239,00 — $314,00

    Раковина и смеситель для стирки из оцинкованной стали. Эта модная раковина и смеситель из оцинкованной стали…

    Промышленный дизайн постоянного тока

    Сейчас: $229,00 — $309,00

    Эта вешалка для одежды просто потрясающая! Медь полируется до яркого блеска, который отражает…

    Промышленный дизайн постоянного тока

    Сейчас: $199,00 — $279,00

    Эта вешалка для одежды просто потрясающая! Медь полируется до яркого блеска, который отражает…

    Промышленный дизайн постоянного тока

    Сейчас: $249,00 — $304,00

    Описание продукта Винтажный деревенский латунный кран ручной работы с латунными трубами, латунными фитингами,…

    Промышленный дизайн постоянного тока

    Сейчас: $99,00 — $149,00

    Этот промышленный набор для ванной комнаты из меди и черного железа великолепен! Медь полируется вручную до блеска…

    Промышленный дизайн постоянного тока

    Сейчас: $115,00 — $170,00

    Эта промышленная оцинкованная овальная раковина добавит деревенский шарм вашему дому. Раковина оцинкованная для…

    Промышленный дизайн постоянного тока

    Сейчас: $239,00 — $319,00

    Раковина и смеситель в деревенском стиле из оцинкованной стали для защиты от ржавчины и максимальной прочности. Оцинкованные с…

    Как установить кухонный кран

    By Brittney Smart | Опубликовано Отзыв от Stefan Gheorghe

    Купить

    Хотите научиться самостоятельно устанавливать кухонный смеситель ? Ремонт сантехники в любой форме может быть пугающей идеей. Но обновить кухонный смеситель не так сложно, как может показаться.

    С помощью этого простого руководства мы точно покажем вам , как установить кухонный смеситель .

    См. в галерее

    См. в галерее

    См. в галерее

    Используйте эти материалы для установки кухонного смесителя

    Установка кухонных смесителей относительно проста, если у вас есть правильный процесс и материалы на месте.

    • Новый/сменный кухонный смеситель
    • Серповидный ключ
    • Отвертка
    • Старые полотенца (необязательно, но рекомендуется)

    Пошаговая инструкция по установке нового кухонного смесителя

    Посмотреть в галерее

    Шаг первый: перекройте воду

    Для начала, после того, как вы вымыли под кухонной раковиной , вам нужно перекрыть воду в кране.

    Отключить источники горячей и холодной воды .

    Наконечник Pro : у них будут видимые шланги, идущие прямо к основанию смесителя.

    Посмотреть в галерее

    Шаг второй: опорожнить линии

    После того, как вы выключили оба источника воды, включите кран.

    Может вытечь немного остаточной воды, но тогда она должна быть сухой.

    Посмотреть в галерее

    Шаг третий: проверьте наличие накладки

    Если у вашего смесителя есть накладка («дополнительная» 10-дюймовая монтажная пластина, которая находится под основанием стержня смесителя), вам необходимо ослабь это.

    Поднимитесь под кран, отвинтите и снимите две монтажные гайки с двух монтажных болтов/стержней.

    Посмотреть в галерее

    Шаг четвертый: Отсоедините шланги

    Поскольку теперь вода отключена, вам не нужны шланги до крана. Отсоедините их (красные стрелки на фото).

    Также отсоедините выпускной шланг смесителя от болта крепления смесителя (синяя стрелка на фото).

    Посмотреть в галерее

    Совет для профессионалов: Некоторые смесители могут иметь шланги дополнительной длины, соединяющие смеситель с источником воды; некоторые смесители могут иметь шланги достаточной длины для самостоятельного подключения.

    В любом случае отключите их все.

    Посмотреть в галерее

    С помощью серповидного ключа открутите гайку от болта крепления смесителя.

    Посмотреть в галерее

    В этом месте все отсоединено – два болта крепления накладки, водяные шланги и крепление крана.

    Посмотреть в галерее

    Шаг пятый: Снимите груз

    С помощью отвертки снимите груз со шланга крана.

    Посмотреть в галерее

    Снимите груз со шланга.

    Посмотреть в галерее

    Шаг шестой: Выньте кран

    Когда все отсоединено, пришло время снять старый кран с его места в раковине.

    Посмотреть в галерее

    Вытащите кухонный кран и все подключенные к нему трубы, трубки, шланги и т. д. вверх и из отверстий раковины.

    Посмотреть в галерее

    Шаг седьмой: Очистите всю грязь

    Очистите поверхность раковины вокруг отверстий под смеситель и край старой накладки.

    Посмотреть в галерее

    Совет профессионала : Если вы решите использовать S. O.S. губкой, будьте осторожны, чтобы не слишком сильно поцарапать поверхность раковины.

    Посмотреть в галерее

    Шаг восьмой: Установите новую накладку

    Возьмите новую накладку и нижнюю накладку.

    Посмотреть в галерее

    Соедините их вместе. Они не защелкнутся, но должны плотно прилегать.

    Посмотреть в галерее

    Поместите накладку и нижнюю накладку на столешницу так, чтобы ножки пластины проходили через отверстия раковины.

    Посмотреть в галерее

    Шаг девятый: Установите новую арматуру

    Возьмите новый смеситель и осторожно пропустите шланги через накладку и центральное отверстие раковины.

    Посмотреть в галерее

    Полностью опустить шланги.

    Посмотреть в галерее

    Шаг десятый: Выровняйте

    Выровняйте ступицу смесителя на накладке.

    Совет для профессионалов: Выступы на накладке должны совпадать с прорезями в нижней части втулки крана.

    Посмотреть в галерее

    Попросите кого-нибудь подержать смеситель наверху, пока вы направляетесь под раковину, и поместите, а затем вручную затяните латунную монтажную гайку и шайбу на новый стержень смесителя.

    С помощью отвертки ослабьте стопорные винты.

    Посмотреть в галерее

    Шаг одиннадцатый: Затяните крепежные гайки

    Поместите, затем затяните руками две монтажные гайки на хвостовики нижней крышки, чтобы удерживать накладку на месте.

    Посмотреть в галерее

    Шаг двенадцатый: Прикрепите груз для шланга

    Пришло время установить груз для шланга.

    Убедитесь, что шланг крана по-прежнему закреплен (обычно с помощью пластикового хомута) вверху со стороны раковины, чтобы шланг не протянулся через кран во время следующего шага.

    Под раковиной наденьте груз на шланг крана.

    Посмотреть в галерее

    Шаг тринадцатый: Присоедините к выпускному отверстию

    Прикрепите конец шланга смесителя к выпускному отверстию смесителя (прямо под стержнем смесителя) с помощью зажима или другого приспособления, поставляемого с новым смесителем.

    Слегка потяните за шланг крана, чтобы убедиться, что он надежно подсоединен.

    Посмотреть в галерее

    Шаг четырнадцатый: подключение воды

    Пришло время снова подключить воду.

    Вы заметите, что из вашего крана выходит горячий и холодный шланги.

    Они должны быть подключены к источникам горячей и холодной воды под раковиной.

    Посмотреть в галерее

    Источником воды, подключенным к вашей посудомоечной машине, является горячая линия; другой — Холод.

    Посмотреть в галерее

    Подсоедините соответствующие шланги к источникам воды – горячую к горячей, холодную к холодной.

    Посмотреть в галерее

    С помощью серповидного ключа затяните соединение, но не перетягивайте.

    Посмотреть в галерее

    Шаг пятнадцатый: Включите воду

    Включите кран, чтобы убедиться, что он работает.

    Проверить под раковиной на наличие утечек.

    Включите кран на минуту или две, чтобы смыть мусор.

    См. в галерее

    Шаг шестнадцатый: Присоедините распылитель

    Последним этапом установки нового кухонного смесителя является присоединение распылителя к шлангу смесителя.

    Посмотреть в галерее

    Затяните распылитель, затем снимите хомут со шланга крана.

    Посмотреть в галерее

    Поместите распылитель обратно рядом с изливом крана.

    Посмотреть в галерее

    Шаг семнадцатый: Проверка на утечки

    Дважды проверьте под раковиной, чтобы убедиться, что все остается сухим.

    Новый кухонный смеситель может творить чудеса, делая любую кухню обновленной. Масштабы этого конкретного смесителя — его высота по отношению к раковине и близость к светильнику над раковиной — создают ощущение присутствия.

    Посмотреть в галерее

    Посмотреть в галерее

    Часто задаваемые вопросы (FAQ)FAQ

    Как заменить смеситель на кухне?

    Чтобы заменить кухонный кран, сначала нужно вымыть раковину. Затем выключите воду и отсоедините шланг. Ослабьте гайку под краном. Очистите отверстия раковины. После того, как эта подготовка будет завершена, вы будете следовать пошаговому руководству, изложенному в этом посте, чтобы установить кухонный смеситель.

    Как установить кухонный кран?

    Чтобы установить кухонный смеситель, вам нужно сначала очистить пространство и раковину. Затем выключите воду и отсоедините шланг. Ослабьте гайку под краном. Очистите отверстия раковины. После того, как эта подготовка будет завершена, вы будете следовать пошаговому руководству, изложенному в этом посте, чтобы установить кухонный смеситель.

    Как снять кухонный кран?

    Чтобы снять кухонный кран, нужно перекрыть воду, отсоединить шланг, ослабить гайки под краном и вытащить его.

    Как починить протекающий кухонный кран?

    Чтобы починить протекающий кухонный кран, вам сначала нужно определить, какой у вас тип крана. Как только вы это сделаете, вы найдете инструкции для конкретных случаев, чтобы обеспечить наилучшие результаты на вашем кране.

    Какие кухонные смесители самые лучшие?

    Лучшие кухонные смесители постоянно меняются, чтобы найти лучшие, вам следует обращаться к ежемесячным сводкам обзоров отзывов потребителей. Тем не менее, Moen, Delta и Kraus — известные бренды, занимающие высокие позиции. Если вы найдете такой, обязательно прочитайте их руководства или онлайн для установки кухонного смесителя Delta, установки кухонного смесителя Moen.

    Как почистить головку кухонного крана?

    Насадку кухонного крана можно очистить смесью пищевой соды и уксуса в пропорции 2:1. Поместите эту смесь в мешочек. Наденьте мешочек на головку кухонного крана. Дайте ему покипеть в течение 30 минут. Удалять. Умойтесь теплой водой. Высушите тканью из микрофибры.

    Установка кухонного смесителя: Заключение

    Вот и все: Процесс установки кухонного смесителя. Как мы уже говорили, это было не так сложно, как казалось! Теперь ваша очередь выйти и установить новый кухонный смеситель. Желаем вам удачи и надеемся, что это руководство было полезным.
