чертеж, размеры, фото и видео

Домашнее копчение становится все более популярным среди обычных людей. Ведь это и не удивительно. Готовая продукция при должном опыте не идет ни в какое сравнение с магазинными или залежавшимися базарными копченостями. Кроме того, это ощутимая экономия. Вы вкладываете только в само мясо и щепу, если ее негде настругать самостоятельно. Получаете же взамен огромное множество вариантов приготовления от обычного сала, рыбы, птицы и мяса, до колбас.

Большим преимуществом копчения в домашних условиях является неприхотливость к емкости, в которой происходит данный процесс. Тут и дальше рассматриваем только горячее копчение, потому что холодное – отдельная большая тема. Под эти нужны часто используют бочку, выварку, газовые баллоны, даже ведра и кастрюли. Отнесем их к подручным средствам, изготовление которых не требует особых нюансов. Мы же рассмотрим современную коммерческую конструкцию коптильни с чертежом. Она позволяет заниматься копчением на улице, брать с собой на природу и даже готовить у себя на кухне в многоэтажном доме.

Ее отличительной характеристикой является использование гидрозатвора препятствующего проникновению дыма с внутренней камеры в окружающее пространство.

• У нас часто ищут:
• коптильни
• коптильни горячего копчения
• коптильни из нержавеющей стали
• коптильни холодного копчения

Содержание:

• Устройство коптильни горячего копчения
• Принцип работы коптильни
• Толщина металла для коптильни
• Форма коптильни
• Плоская крышка или домиком для коптильни
• Размеры и чертежи коптильни
• Размеры представленной коптильни
• Чертеж решетки
• Чертеж поддона
• Чертеж основания (ящика)
• Чертеж гидрозатвора
• Чертеж крышки
• Чертеж торцевой стенки крышки
• Установка градусника
• Заключение

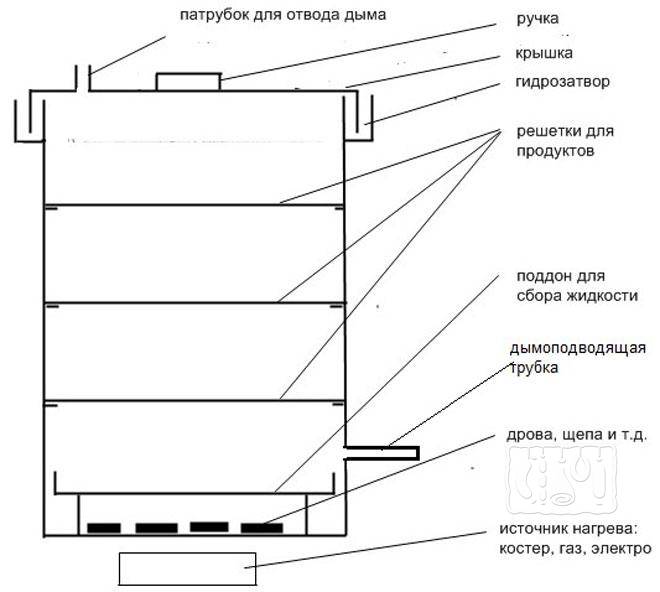

Устройство коптильни горячего копчения

Кто сталкивается впервые до конца не понимает, как устроения коптильня горячего копчения. Давайте для начала разберем этот вопрос, чтобы в будущем было легче сделать ее самостоятельно.

• Коптильная камера — это ящик прямоугольной или квадратной формы. Также может быть цилиндрической. В верхней его части располагается желоб, выполняющий функции гидрозатвора и упора для крышки. С наружной части может иметь ручки для удобного переноса.
• Гидрозатвор в коптильне заполняется обыкновенный водой. Она герметизирует стык, через который не может выйти дым.
• Крышка закрывает коптильню для удержания большей части дыма внутри камеры, за счет чего продукт начнет им пропитываться.
• Трубка (патрубок, сапун) нужен для отвода излишков дыма через крышку. На нее в домашних условиях одевается шланг, который другим концом выводят в вентиляцию или окно.
• Термометр устанавливается опционально для визуальной оценки скорости прироста температуры и его максимального значения. Дает весьма относительные показания.
• Жироуловитель в коптильне – это поддон с выступающими краями, служит для сбора капающего жира с продуктов. Если его не будет, то жир начнет интенсивно попадать на тлеющую щепу. Такой дым не только становится горьким, но и опасный для человека. С низу имеет ножки, которые приподнимают на несколько сантиметров ее над щепой.
• Решетка дает возможность выложить на ней будущие копчености. Чаще всего делают из двух раздельных ярусов. В случае габаритной закладки, типа курицы, вторую решетку убирают.

Принцип работы коптильни

Коснемся этой темы поверхностно, потому как не является основной в данной статье, но дающей представление о технологии.

На дно коптильни засыпают равномерно некоторое количество щепы. Сверху ставят поддон для жира. Чтобы в дальнейшем было легче его отмывать – каждый раз сверху кладут пищевую фольгу или насыпают песок. На ярусы выкладываются мясные продукты. Закрывают все крышкой. В паз гидрозатвора наливают воду, так, чтобы она не доходила до края бортика. Стекающий конденсат с крышки будет в нем накапливаться, что вызовет переполнение. В уличных условиях нет необходимости использовать гидрозатвор, только внутри жилых помещений. При необходимости одевают шланг на штуцер в крышке. Далее коптильню располагают над источником температуры. Это может быть костер, газовая или электрическая плита. После появления первого признака дыма засекают время, соответствующее режиму копчения. На отсутствие постоянной горечи влияет максимальная температура, а также как быстро набирается градусы. Нужно стараться поддерживать интенсивность дыма на минимуме, это очень важно. По окончанию свежеприготовленные копчености дают подойти в течение ночи или суток в холодильнике для получения более однородного вкуса.

Толщина металла для коптильни

Выбор в первую очередь должен зависеть от места использования коптильни. Ее стенки имеют определенную теплоемкость, которая во время нагревания начинает работать как казан. Это позволяет лучше распределить температуру внутри камеры между нижним и верхним ярусом. На открытом воздухе, в отличие от домашних условий, присутствует ветер забирающий часть тепла, сам воздух может быть холодным. В результате получим хорошо прогретый низ и недостаточно края с крышкой.

С точки зрения удобства изготовления коптилен толстый металл удобнее при сварке. Шов получается более равномерный, с меньшим риском быть прожженным. Особенно важно это при сваривание простым электродом без большого опыта. К неудобствам можно отнести приложение большей силы для сгибания.

Мы рекомендуем остановиться на холоднокатаной стали толщиной 2 мм. Менее желательно применение стали 1.5 мм, а вот 1мм пойдет разве что для миникоптилень с полуавтоматом. Приветствуются жаропрочное покрытие или травление.

Форма коптильни

Как уже писалось выше существует их три вида. По нашему мнению, наименее практичная квадратная, затем цилиндрическая. Попробуем объяснить свою точку зрения. Формат напрямую влияет на те копчености, которые хотим получить. В принципе никаких проблем нет с объемом, пока не столкнемся с ограничениями по длине при попытке разместить сколько-нибудь крупную рыбу. Коптильни с гидрозатвором предназначены только для горизонтальной загрузки. Ширина в этом случае имеет важное значение. С другой стороны, в домашних условиях габариты должны ограничиваться размером вашей плиты и занимать две конфорки. Также место для хранения может накладывать свои ограничения. Так что более квадратные формы подойдут скорее для удобств с частой транспортировкой на природу, к примеру.

В продаже все чаще появляются высокие цилиндрические с достаточно высоким ценником и из нержавеющей стали. Для закрепления все нужно обвязывать с петельками, за которые затем подвесите на крючки. Не забываем, что по середине проходит стержень для подвеса отнимающий полезное место. Также распределение температуры весьма неэффективное. Большая высота создает большой перепад между низом и верхом. Проще говоря, это не старая привычная бочка во дворе.

Плоская крышка или домиком для коптильни

Крышка домиком сложнее при изготовлении, так как имеет дополнительные плоскости, больше сварочных швов. Неоспоримый плюс в возможности постоянно скатываться конденсату в паз гидрозатвора. У кого плоская крышка вынуждены закрывать продукцию пищевой фольгой. Такая влага собирает в себя сажу, концентрацию дыма. В тех местах, куда она капнет появится черное и горькое пятно, которое уже не выветрится никогда. На данный момент большинство производителей практически отказались от простых крышек, оставив их только на нержавейке.

Размеры и чертежи коптильни

На этом закончим теоретическую часть и перейдем непосредственно к практической. В качестве обзора возьмем готовую коптильню средних размеров. Данным экземпляром достаточно часто пользуются в бытовых условиях на газовой плите с двумя конфорками. Следующая по размеру слишком габаритная и предназначена больше для улицы.

Задача данного раздела дать читателю базовые размеры коптильни горячего копчения. По его желанию он может их повторить один в один, либо изменить пропорции до желаемых результатов исходя из потребностей и материалов.

В интернет-магазинах принято указывать в основном внешние размеры, в которые входят также и боковые и верхние ручки. Это малозначительная информация, хоть и внушительная для покупателя. Делая коптильню своими руками начинать проектирование желательно с внутренней рабочей камеры с учетом типа крышки. Домиком добавит дополнительные 2-5 сантиметров.

Размеры представленной коптильни

Размер коптильни горячего копчения
Внешний размер:
Ширина, мм	445
Длина, мм	240
Высота, мм	265
Внутренний размер:
Ширина, мм	400
Длина, мм	200
Высота, мм	*200

*Высота только по основанию без учета рельефа крышки

Чертеж решетки

Размер решетки коптильни
Ширина, мм	190
Длина, мм	390
Шаг перемычек, мм	40
К-во перемычек, шт	*4
Диаметр проволоки, мм	3

*Приведено количество только внутренних перемычек

В ходе эксплуатации коптильни с такими решетками оказалось, что она должна иметь дополнительные перемычки по длине около 3-4 штук. Без них сложнее уложить продукты, которые могут провалиться. Это относится к рыбе, тонкому салу и др.

Чертеж поддона

Размер поддона коптильни
Толщина стали, мм	0.8-1
Ширина, мм	185
Длина, мм	380
Высота бортиков, мм	20
Высота ножек, мм	20

Чертеж основания (ящика)

Табличные данные могут иметь в вашем случае погрешности в зависимости от выбранной толщены металла и потерь на радиус изгиба. Существует несколько методик, по которым можно сварить ящик коптильни.

1. Каждая плоскость является отдельной выкройкой

2. На цельном листе сгибаются все вертикальные плоскости и приваривается низ

3. С цельного листа сгибается низ с широкими сторонами, а торцы привариваются

Представленная коптильня собиралась по третьему варианту на гибочном станке без предварительной пропилки пазов.

Размер основания коптильни
Раскройка листа:
Ширина, мм	400
Длина, мм	600
Раскройка торца:
Ширина, мм	197
Высота, мм	200

На торцевых стенках с внутренней стороны приварено две металлические полосы выполняющие роль опоры для верхнего яруса. Крепится она на расстояние 60мм от верхнего края.

Размер площадки под решетку
Ширина, мм	100
Длина, мм	15

Чертеж гидрозатвора

Часто гидрозатвор делают из готового уголка небольшого размера, либо доводят болгаркой, имеющийся в наличии. Это намного удобнее, чем его гнуть с листового металла не имея специнструмента.

Размер гидрозатвора
Рейка по ширине:
Внешняя ширина, мм	440
Внутренняя ширина, мм	400
Высота, мм	20
Рейка по длине:
Внешняя ширина, мм	240
Внутренняя ширина, мм	200
Высота, мм	20

Чертеж крышки

В данном случае крышка предлагается в форме домика из цельного листа с ввариваемыми боковыми торцами. Для удобства их можно собрать из отдельных полос. Если совсем нет желания, то можно ее заменить на плоскую учитывая в дальнейшем ее недостатки при копчении.

Толщина стали также выбрана 2мм.

Размер крышки коптильни
Размер проекции крышки:
Ширина, мм	420
Длина, мм	230
Полный размер листа крышки:
Ширина, мм	420
Длина, мм	260

Чертеж торцевой стенки крышки

Чертеж пластины из которой делается крышка коптильни изображен на рисунке.

Установка градусника

Для тех, кто самостоятельно осваивает азы горячего копчения не лишним станет установка термометра. Они бывают электронные и механические. Оба не будут показывать точные измерения по многим причинам. Мы этому посвятили отдельно снятое видео, где вы сможете узнать о многих нюансах механических градусников.

Заключение

Во время подготовки статьи о том, как сделать коптильню своими руками мы нашли два достаточно интересных ролика на ютубе с наглядной демонстрацией всего процесса. Самое важное в них, сварка ведется обычным электродом.

В первом видео показывается на сколько легко можно собрать коптильню горячего копчения из старого ржавого листа метала в обычных гаражных условиях. Из замечаний это близкорасположенные к центру ручки с перемычками на жировом поддоне. Они мешают удобно положить на дно фольгу. В остальном, это кладезь чужого опыта.

Второе видео более технологичное. Каждый элемент состоит из отдельно вырезанных деталей. Уделено внимание сборке крышки треугольной формы. Но тут на наше мнение не лучшее решение по изготовлению внутренней части с решетками и поддоном. Также диаметр патрубка слишком большой, достаточно с внутренним отверстием 10 мм.

Коптильня своими руками: чертежи, размеры и фото

Содержание

• 1 Как определиться с выбором
• 2 Классическая коптильня
• 3 Схема коптилки изнутри
• 4 Вариации внутреннего оформления коптилки, чертежи

Изготовить классическую коптильню своими руками достаточно просто в домашних условиях. Безусловно, купить изделие гораздо проще, но если вы часто бываете на природе и данный агрегат используете с завидной регулярностью, то выгоднее, конечно, найти схемы и чертежи и выполнить работу самостоятельно.

Оптимальный вариант для отдыха и использования в квартире — это классическая коптильня 500х300х300. Фото различных конструкций можно легко найти в интернете.

Как определиться с выбором

Для придания неповторимого аромата и изысканного вкуса рыбному улову или мясу, необходима качественная коптильня. Чтобы окончательно определиться с выбором, нужно знать некоторые особенности копчения. Копчение бывает двух видов – горячее и холодное. Оба вида подходят для копчения рыбы, мяса, сала и других продуктов.

• Горячее – быстрое копчение (около часа), еда не подлежит длительному хранению и заморозке.
• Холодное – долгое по времени (несколько дней), еда хранится долго, не теряет структуры, не подлежит заморозке.

Вариант для квартиры и выездов на природу предусматривает только коптильни горячего копчения, так как они довольно быстро готовят и удобны из-за небольших размеров.

Разницу в размерах коптильни горячего и холодного копчения можно увидеть на фото, на которых изображены чертежи коптилок. Коптилки для рыбы и мяса обоих видов копчения можно изготовить своими руками, их принцип — в тлении щепы, дым от которой и коптит продукты. Для коптилки подходит почти любой материал, даже вышедшая из строя бытовая техника. Но для изготовления своими руками классической коптильни потребуется нержавейка.

Классическая коптильня

Итак, при изготовлении своими руками, после определения с размерами коптилки и видом копчения, нужно подумать о ее внешнем виде. Классический вариант коптилки с размерами 50х30х30 см. подойдет для средних порций рыбы и мяса, компактен и легок в изготовлении своими руками. Перед выполнением работы лучше ознакомиться с чертежами на фото или посмотреть видео уроки.

         Для работы потребуется:

• листы металла толщиной 2 мм.;
• угольник строительный и рулетка;
• тонкая арматура;
• болгарка и диски к ней;
• сварочный аппарат.

Это минимальный набор для выполнения своими руками небольшой коптилки для рыбы или мяса.

Перед работой лучше всего сделать чертеж на бумаге, а если сомневаетесь, то изготовить схему-лекала на плотном картоне, так будет легче вырезать ровные детали.

Из листа стали необходимо вырезать поперечные стенки 30х30 см. и продольные 30х50 см., таким образом, получится прямоугольная конструкция. Далее необходимо вырезать дно. Его можно сделать чуть больше, чтобы приварить «внахлест». Детали необходимо сварить между собой под углом в девяносто градусов. Конструкция должна быть максимально герметична, иначе едкий дым будет проникать наружу, а тепло уходить. Для более качественной сварки можно дополнительно сварить швы внутри шкафа. Более подробную схему можно посмотреть на фото.

Коптилка обязательно должна иметь крышку. Ее можно сделать «домиком», такая конструкция позволит закрепить крючки для небольших кусков рыбы или других продуктов. Для более герметичного закрывания, например, чтобы пользоваться коптилкой в квартире или дома, крышку оснащают гидрозатвором. Для этого необходимо предусмотреть небольшой канал для воды. Вода заливается в последний момент и исключает попадание дыма в помещение.

Самый простой вариант – это, конечно, обычная плоская крышка, ее делают чуть больше, чтобы коптильный шкаф легко закрывался. На крышку приваривают ручку и вставляют небольшую металлическую трубку для выхода дыма. Трубка удобнее отверстия, так как имеет небольшое сечение, она прочнее, и на нее легко надеть шланг, чтобы в условиях домашнего использования вывести его в форточку.

Чертежи различных моделей крышек можно посмотреть на фото, а также воспользоваться видео-инструкцией, чтобы не ошибиться в размерах.

Схема коптилки изнутри

Далее переходим к внутреннему оформлению шкафа, обязательно в нем должны присутствовать следующие элементы:

• решетка и крючки – для размещения продуктов;
• поддон – для стекания жира с рыбы или мяса.

Решетку и крючки можно изготовить из арматуры, сварив ее между собой. Крючки можно сделать, просто изогнув проволоку. Для них подойдет конструкция из арматуры крест-накрест.  Фото поможет сделать правильную решетку.

Поддон можно также установить на решетку из арматуры. Лучше делать поддон съемным, чтобы его было легко мыть после использования, и он не мешал загрузке щепы.

Вариации внутреннего оформления коптилки, чертежи

Хоть на первый взгляд конструкция коптилки очень проста, она еще оставляет место для фантазии. Если коптильня изготовлена своими руками, то заменить или улучшить ее конструкцию не составит труда. Ценители отдыха на природе и любители вкусно покушать точно оценят удобство съемных деталей.

Для установки решеток под поддон или продукты можно использовать уголки, которые необходимо приварить с внутренней стороны стенок, чтобы удобно было снимать и мыть. Еще вариант: сделать решетки на ножках, они будут удобнее для установки. Чертежи решетки на ножках можно посмотреть на фото.

Чтобы аромат рыбы или мяса был чуть изысканнее, вместо обычной щепы можно использовать щепу фруктовых деревьев и кустов (вишня, черная смородина). Ни в коем случае нельзя использовать хвойные деревья или кору березы, осины, иначе вкус рыбы и мяса будет горчить.

Также при работе своими руками важно придерживаться всех размеров и использовать измерительные приборы. Коптилку в последствие можно усовершенствовать термометром, это позволит отслеживать температуру копчения рыбы или других продуктов.

Схемы коптильни | MyOutdoorPlans

Этот пошаговый проект по обработке дерева своими руками составляет около коптильни своими руками p lans . Я разработал этот проект так, чтобы каждый мог построить самодельную коптильню максимум за одну неделю. Эта коптильня 4×4 изготовлена ​​из кедра, так что вы можете использовать ее много лет подряд без ухудшения качества. Если вы хотите коптить мясо, вы можете сделать это с помощью этой простой в сборке коптильни. Не забудьте просмотреть ЧАСТЬ 2 и ЧАСТЬ 3, чтобы научиться строить крышу и дверь. Взгляните на остальные наши планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были прямыми и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет выглядеть симметрично. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за выходные.





Проекты, сделанные из этих планов





Так просто построить коптильню!





План коптильни

Строительство коптильни



[tabs tab1=»Материалы» tab2=»Кому ols” tab3=»Время» tab4=»Связанные планы»] [идентификатор вкладки =1]

• A  – 2 шт. пиломатериала 2×4 – длина 48″, 4 шт. – длина 45″ РАМА ПОЛА
• B  – 2 куска пиломатериала 4×4 – длина 48 дюймов  ЛАЗИИ
• C – 1 кусок фанеры 3/4″ – длина 48″x48″ ПОЛ
• D – 2 куска бруса 2×4 – длина 41″, 4 куска – длина 80″ 2xБОКОВАЯ СТЕНА
• E – 2 доски 2×4 – длина 48″, 6 штук – длина 80″ ЗАДНЯЯ СТЕНКА
• F – 1 кусок бруса 2×4 – длина 48″, 2 куска – длина 27 1/2″, 2 куска – длина 10 1/4″, 6 кусков – длина 80″ ПЕРЕДНЯЯ СТЕНА
• G – 31 шт.
  бруса 1×6 – длина 80″, 2 шт. – длина 27 1/2″ НАРУЖНЫЕ СТЕНЫ

---

• 32 куска 1 × 6 шпунт и паз из кедра – 8 футов
• 28 кусков кедра 2×4 – 8 футов
• 1 кусок кедра 4×4 — 8 футов
• 1 кусок фанеры 3/4″ – 4’x4’
• 100 шт. винтов 1 1/4″
• 200 шт. винтов 2 1/2″
• 50 шт. винтов 3 1/2″

[/вкладка] [вкладка ID=2]

Молоток, Рулетка, Квадрат, Уровень

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

Защитные перчатки, Защитные очки

[/tab] [tab id=3]

 Один день 9000 9

[/таб ][tab id=4]

• ЧАСТЬ 1: Планы коптильни
• ЧАСТЬ 2: Как построить крышу коптильни
• ЧАСТЬ 3: Как сделать дверь коптильни

[/tab][/tabs]





Подпишитесь на нас в Facebook, чтобы первыми узнавать о наших последних планах и других эксклюзивных материалах. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать нас без дополнительных затрат.





Чертежи самодельной деревянной коптильни

Каркас перекрытия 4×4

Первым этапом проекта является сборка каркаса перекрытия. Вырежьте компоненты из пиломатериала 2×4. Я рекомендую вам использовать кедр для этого проекта, так как он более устойчив к атмосферным воздействиям и выглядит намного лучше. Просверлите направляющие отверстия в боковых балках и вставьте винты 2 1/2″ в перпендикулярные компоненты. Аккуратно выровняйте края и убедитесь, что углы прямые.

Ни при каких обстоятельствах не используйте обработанные под давлением пиломатериалы при строительстве самодельной коптильни, так как это отравит мясо.

Установка полозьев

Прикрепите полозья 4×4 к нижней части рамы, чтобы создать зазор между землей и коптильней. Таким образом вы защитите компоненты от гниения. Убедитесь, что вы выровняли землю и установили брусчатку под полозьями. В качестве альтернативы вы можете использовать четыре черных золы в качестве салазок.

При выборе места для коптильни следует также помнить, что от печи к сараю нужно вывести трубу. Самый простой способ — вкопать его в землю и установить 9Колено трубы под углом 0 градусов, чтобы она проходила сквозь пол внутри коптильни.

Крепление пола

Прикрепите фанерный пол 3/4″ к раме и закрепите его на месте винтами 1 1/4″. Как вариант, можно использовать кедровые рейки 1х6.

Строительство каркаса передней стены

Затем необходимо построить переднюю стену самодельной коптильни. Вырежьте детали из кедра 2х4 по размерам, указанным на схеме. Просверлите направляющие отверстия в верхней и нижней пластинах и вставьте винты 2 1/2″ в шпильки. Убедитесь, что вы выровняли края и убедитесь, что углы идеально прямые.

Каркас задней стены

Каркас задней стены коптильни 4×4 из кедровых досок 2×4. Просверлите направляющие отверстия в верхней и нижней пластинах и вставьте винты 2 1/2″ в шпильки. Всегда выравнивайте края заподлицо и проверяйте, прямые ли углы.

Крепление передней и задней стенок

Крепление передней и задней стенок к полу коптильни. Выровняйте края и временно установите их на место с помощью раскосов. Используйте спиртовой уровень, чтобы убедиться, что стены ровные. Просверлите направляющие отверстия в нижних пластинах и вставьте винты 3 1/2″ в пол.

Каркас боковых стен

Каркас боковых стен из кедровых досок 2×4. Используйте те же техники, что описаны выше.

Сборка каркаса коптильни

Установите боковые стенки на каркас коптильни 4х4. Убедитесь, что углы прямые, и проверьте, чтобы края были на одном уровне. Просверлите направляющие отверстия и используйте винты 2 1/2″, чтобы плотно соединить соседние стены.

Крепление планок к задней стенке

Начните прикреплять кедровые планки 1×6 к задней части коптильни. Убедитесь, что вы не оставляете зазоров между планками или, что еще лучше, вы должны шпунтовать доски. Выровняйте верх и низ планок и закрепите их на месте 2-дюймовыми гвоздями.

Крепление ламелей к передней стене

Также прикрепите кедровые рейки 1×6 к передней стене. Выровняйте края, не оставляйте зазоров между ними и зафиксируйте их гвоздями 2/”.

Установка планок по бокам

И последнее, но не менее важное: вы должны прикрепить планки к сторонам конструкции, как показано на схеме. Не оставляйте зазоров и закрепите их на месте 2-дюймовыми гвоздями.

Изготовление коптильни 4×4

После крепления досок к внешней стороне коптильни проект начинает обретать форму. Обязательно просмотрите ЧАСТЬ 2 и ЧАСТЬ 3 проекта, чтобы узнать, как построить крышу и дверь для проекта.

Чертежи коптильни

Я потратил много времени на проектирование этой коптильни, убедившись, что вы максимально используете материалы, чтобы у вас не было много отходов от разрезов. Кроме того, я думаю, что для любого проекта заднего двора важен дизайн, поэтому я выбрал деревенскую тему.

Если лично вы думаете, что бесплатные чертежи коптильни своими руками выглядят хорошо, особенно дверь с диагональными скобами. Этот проект не о том, чтобы тратить деньги, а о том, чтобы вложить их с пользой.

Самодельные чертежи коптильни

Заполните отверстия шпаклевкой для дерева и дайте им высохнуть в течение нескольких часов. Отшлифуйте поверхность наждачной бумагой с зернистостью 100-220 и удалите остатки влажной тканью. После построения проекта нужно вырезать отверстие либо в полу, либо в стенах, чтобы можно было поместить дымовую трубу.

Лучший способ сделать это — вырыть траншею в земле, чтобы можно было проложить трубу от печки до сарая. Таким образом, вы действительно сможете правильно копчить мясо холодным способом.





Этот проект по деревообработке составил около планов коптильни бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





23 потрясающих чертежа коптильни своими руками, которые можно построить на заднем дворе

Вам нравится коптить мясо?

Я имею в виду, кто не любит домашний бекон или ветчину? После недавнего знакомства с миром копчения мяса я должен сказать вам, что считаю, что каждый должен иметь какой-нибудь коптильню и делать свои собственные мясные творения. Это так вкусно!

Но как сделать коптильню? Каковы ваши варианты размещения курильщика на вашей территории?

Что ж, проведя множество исследований перед созданием собственной коптильни, я узнал, что существует множество различных вариантов.

Итак, я собираюсь предложить вам лучшие планы и идеи коптильни, которые может предложить Интернет.

1. Коптильня из кедра своими руками

Эта коптильня — прекрасный вариант. Он построен из бетонных блоков и кедрового дерева. В нем достаточно места, чтобы повесить много мяса.

Также есть возможность хранить дрова для копчения сбоку под навесом. Но обучающая программа — это то, что отличает эту коптильню от других. Он очень тщательный и содержит много фотографий, чтобы сделать сборку немного проще.

Посмотрите этот вариант копчения продуктов

2. 11-ступенчатая коптильня

Эту коптильню легко построить. Выглядит простовато, но со своей задачей точно справится. Когда люди наткнутся на эту коптильню на вашем участке, они могут подумать, что это уборная.

Однако на самом деле это простой деревянный сарай, предназначенный для копчения мяса. Учебник подробный, поэтому прохождение процесса должно быть простым. Но у этого маленького курильщика еще есть место и для большого количества мяса.

Обратите внимание на этот вариант копчения пищи

3. Коптильня 8×6 Планы

Это действительно очаровательный коптильня. Он имеет бетонный фундамент и отделан кедром, поэтому он должен простоять долгое время.

Однако это всего лишь планы, которые необходимо приобрести. Но если вы можете строить, просто глядя на что-то, то вы также можете использовать эту идею курильщика в качестве вдохновения для своей собственной сборки. Если нет, вы всегда можете заказать планы. Они недороги и доступны для немедленной загрузки в соответствии с описанием.

Посмотрите этот вариант копчения пищи

4. Планы коптильни

Это буквальные планы по строительству причудливой маленькой коптильни, которая обязательно выполнит свою работу. В планах есть список необходимых материалов.

Кроме того, здесь также показано, как построить коптильню ниже настоящей коптильни, чтобы вы могли использовать дрова вместо пропана или любого другого материала для копчения. Планы подробны и легко читаемы, так что это должно быть хорошим вариантом для большинства.

Попробуйте этот вариант копчения пищи

5.

Коптильня с дровами

Эта коптильня очень похожа на первую, которую я вам показывал. Он имеет фундамент из цементных блоков и покрыт кедровым деревом.

Кроме того, у него есть красивая крытая площадка для хранения дров. Этот дизайн коптильни имеет немного больше изящества, чем первый вариант, просто с другим использованием петель и ручек. В любом случае, это действительно хороший и очень функциональный вариант коптильни.

Попробуйте этот вариант копчения пищи

6. Коптильня на поддонах своими руками менее чем за 100 долларов

У вас ограниченный бюджет? Если да, то вам обязательно стоит попробовать этот вариант коптильни. Он использует поддоны, чтобы построить коптильню.

Затем он выстилает коптильню прочной фольгой, чтобы облегчить процесс копчения. Это недорогой вариант с большим использованием материалов. Возможно, вы даже сможете построить его дешевле, в зависимости от того, что у вас уже есть дома.

Обратите внимание на этот вариант копчения пищи

7.

Коптильня на кирпичном фундаменте

Эта коптильня просто предназначена для использования в качестве идеи. К сожалению, я не могу найти, откуда он взялся, поэтому учебника для него нет.

Однако, если вы тот, кто может посмотреть на картинку и получить представление о строительстве, то это все равно может быть отличным вариантом. Это очень крепкая, но визуально привлекательная коптильня, которую многие люди могут найти в качестве отличного дополнения к своей собственности.

Посмотрите этот вариант копчения пищи

8. Коптильня Ana White

Эта коптильня фактически является той коптильней, на основе которой я сделал свою коптильню. Мне нравится эффект сарая, когда он достаточно миниатюрен, чтобы его можно было разместить практически на участке любого размера.

Кроме того, он имеет двойные дверцы, облегчающие доступ при загрузке и извлечении мяса из коптильни.

Попробуйте этот вариант копчения продуктов

9. Коптильни V8

Мне очень нравится простота конструкции этой коптильни. Он имеет конструкцию с одной дверью и качественные полки внутри.

Затем они добавили очень хорошие дымовые адаптеры, чтобы сделать коптильню качественной. Но эта коптильня была построена из простой необработанной фанеры, что также делает ее экономически выгодным вариантом.

Обратите внимание на этот вариант копчения продуктов

10. Коптильня с крыльцом

Хотели бы вы иметь коптильню чуть более стильную, чем коптильня в традиционном стиле? Что ж, тогда вам нужно проверить эту коптильню.

Традиционная конструкция коптильни с одной дверцей, деревянными стенками и полками для копчения. Но они усилили его на ступень или две, добавив причудливое крыльцо к передней части. Это, безусловно, делает эту коптильню приятной для глаз.

Обратите внимание на этот вариант копчения пищевых продуктов

11. Кирпичная коптильня

Эта коптильня, очевидно, будет немного дороже, чем коптильни из дерева, потому что кирпич обычно дороже.

Кроме того, вам понадобятся некоторые ноу-хау в каменной кладке. Но если вы можете себе это позволить и знаете, как это собрать, это будет коптильня, которая, вероятно, прослужит вам всю жизнь. Кроме того, этот дизайн также включает в себя печь для пиццы.

Попробуйте этот вариант копчения пищи

12. Кадиллак среди коптилен

Этот дизайн коптильни можно использовать только в качестве вдохновения. В нем нет учебника, но если вы тот, кто может посмотреть на картинку и использовать ее для собственного творчества, то это все равно может сработать для вас.

Уверен, вы обратили внимание на красивые деревенские двойные двери этой коптильни. Не говоря уже о великолепной кирпичной кладке. Это, безусловно, привлечет внимание многих посетителей.

Обратите внимание на этот вариант копчения пищи

13. Коптильня Dutch Door

Эта коптильня имеет уникальный дизайн. Это похоже на типичную коптильню в стиле сарая со всех сторон, кроме передней.

Однако все немного меняется, когда вы смотрите на двери. Спереди две двери, но в голландском стиле. Помимо этой функции, коптильня работает так же, как и большинство других коптилен, сделанных своими руками.

Посмотрите этот вариант копчения еды

14. Уродливая коптильня

У вас ограниченный бюджет и вы думаете, что не можете позволить себе коптильню? Ну, подумай еще раз! Благодаря такой конструкции копчение мяса стало очень рентабельным.

Кроме того, в нем есть отличный учебник, который проведет вас через весь процесс с замечательными картинками и инструкциями. Кажется, что это довольно простая конструкция.

Посмотрите этот вариант копчения еды

15. Коптильня

Эта коптильня также имеет традиционный дизайн. Это небольшой сарай, который для безопасности поставили на основание из шлакоблоков.

Затем они протянули трубу сзади к дровяной коптильне, чтобы дым поднимался вверх и коптил мясо. Это очень классический дизайн, который хорошо подойдет для большинства установок для копчения мяса.

Посмотрите этот вариант копчения продуктов

16. Коптильня

Эта коптильня буквально напоминает мне небольшой сарай из-за наклонной крыши. Это хороший дизайн, потому что вода не должна попадать в коптильню, которая вам нужна, поскольку она должна быть построена из необработанного дерева.

Однако в остальном этот дизайн очень традиционен. Это был проверенный и верный метод в течение многих лет, поэтому он должен помочь тем, кто хочет коптить собственное мясо.

Попробуйте этот вариант для копчения пищи

17. Коптильня в глиняном горшочке

Это действительно уникальная идея для тех, у кого ограниченный бюджет, у кого нет места для коптильни, или кто просто хочет коптить небольшое количество мяса за один раз.

Итак, вы возьмете глиняный горшок и положите на дно небольшое количество курительного материала. Затем положите сверху решетку и положите сверху мясо. Это так просто.

Попробуйте этот вариант копчения пищи

18.

Преобразование коптильни в газовый гриль

Возможно, у вас не так много денег, чтобы построить коптильню. Или, может быть, вы не самый ловкий человек на планете. Таким образом, вы как бы отказываетесь от того, чтобы когда-либо иметь собственную коптильню.

Ну, не обязательно. Благодаря этому руководству, если у вас есть газовый гриль, вы сможете научиться превращать его в коптильню с минимальными затратами. Экономичный и простой… звучит как победа во всех смыслах.

Обратите внимание на этот вариант копчения продуктов

19. Чертежи коптильни из шлакоблоков

Эти чертежи коптильни — надежный вариант для копчения мяса. Она построена из шлакоблоков и имеет деревянную дверцу спереди.

Кроме того, у него скатная крыша, которая выглядит так, будто в этой коптильне можно повесить довольно много мяса. Так что, если вы планируете коптить мясо для большой семьи, то вы можете рассмотреть этот вариант.

Попробуйте этот вариант копчения пищи

20.

Модификация коптильни холодного копчения

Вы можете довольно легко приобрести коптильню горячего копчения, но что, если вместо этого вы предпочитаете копчение холодным способом? Если это так, то вы захотите проверить эту идею преобразования.

Таким образом, этот комплект для переоборудования позволяет превратить любую коптильню горячего копчения в коптильню холодного копчения. Это тоже выглядит круто.

Обратите внимание на этот вариант копчения пищи

21. Коптильня для бочек для виски

Вам нужна коптильня, которая также станет предметом разговора? Если это так, то вы определенно захотите рассмотреть этот вариант.

Кроме того, это определенно добавит очарования любому убранству заднего двора. Кто сказал, что ваш курильщик должен выглядеть традиционно? Благодаря этому дизайну это не обязательно.

Попробуйте этот вариант копчения пищи

22. Картотека для копчения

У вас есть старый картотечный шкаф, который вам не нужен? Прежде чем выбросить его, прочитайте этот урок о том, как заставить его снова работать на вас.
