как открутить и снять, E27, E14, G9

В каждом доме есть множество светильников, и время от времени они требуют ремонта. В этой статье мы разберемся, как самостоятельно поменять патрон в люстре.

Содержание:

1. Как устроены основные виды патронов?

2. Отключаем напряжение и проверяем его отсутствие

3. Проверяем состояние патрона

4. Как его поменять своими руками

5. Как выкрутить лампочку, если колба взорвалась

Как устроены основные виды патронов?

Люстр существует великое множество, но патронов, используемых в них, не так уж и много. Рассмотрим основные их типы. Наиболее распространенные патроны для люстры – резьбовые типа Е27 и Е14. Они практически не отличаются друг от друга по конструкции, просто имеют разные размеры.

Люстровые патроны Е27 (слева) и Е14

На заметку! На фото изображены приборы из карболита, но они могут быть и керамическими, и пластиковыми.

Конструкция патрона Е27 (Е14)

По методу крепления изделия тоже могут отличаться, но об этом позже. Пока же посмотрим на фото ниже.

Цифрами на фото обозначены:

1. фиксирующее кольцо;
2. юбка;
3. донышко;
4. контактный вкладыш.

В донышко вкладывается керамический вкладыш с контактами (на фото уже установлен), затем на него наворачивается юбка, фиксируя вкладыш, и на юбку накручивается фиксирующее кольцо, служащее фиксатором плафона люстры. Внутри юбки есть металлическая резьба под цоколь Е24 или Е14, куда вкручивается лампа, прижимаясь при этом к контактам вкладыша.

Теперь по поводу крепежа самого патрона. Существуют три самых распространенных вида крепежа: при помощи резьбы, нарезанной в отверстии на тыльной части донышка. Через это же отверстие пропускается провод питания.

Крепление патрона при помощи резьбы (отверстие с резьбой указано стрелкой)

 При помощи винтов, вворачиваемых в крепления на люстре. Тыльная часть донышка патрона при этом плоская.

Крепление патрона при помощи винтов

При помощи планки с фиксаторами-защелками, которая крепится к люстре, и в нее защелкивается донышко патрона.

Крепление патрона при помощи планки с защелками

В последнее время довольно часто встречаются патроны G9 и G4 для ламп со штырьковыми цоколями.

Патрон G9

Их конструкция и состав примерно те же, что и у патрона Е27, только резьбы внутри юбки нет – лампа вставляется через прямоугольное отверстие юбки прямо в контакты-защелки вкладыша. Основной метод крепления таких патронов – через резьбовое отверстие в планке, прикрученной к юбке.

Этот патрон G9 крепится при помощи резьбовой планки

Есть разновидности патронов, крепежная планка которых не имеет резьбы. В этом случае патрон крепится при помощи двух гаек, навернутых на рожок люстры.

На заметку. Еще один вариант крепления – при помощи винтов – встречается все чаще. Принцип его тот же, что и у патрона Е27 (см. выше).

Этот патрон крепится при помощи винтовк содержанию ↑

Отключаем напряжение и проверяем его отсутствие

Прежде чем начать какие-либо работы по ремонту, необходимо отключить напряжение на люстре. Это можно сделать в электрощите, расположенном в самой квартире или на лестничной площадке.

Если к автоматам, которые мы отключаем, есть доступ посторонним, то на выключенный автомат вешаем табличку «Не включать, работают люди!», а еще лучше выставляем наблюдателя. Нельзя забывать, что нас окружают сплошные «электрики», которые не знают элементарного правила «не ты выключал, не тебе включать». С таким народом попасть под ток проще простого.

Важно! Отключать напряжение на люстре можно только при помощи автомата, но ни в коем случае не обычного выключателя, управляющего люстрой!

Теперь нам понадобится указатель напряжения или, как его называют в быту, индикаторная отвертка. В принципе, он должен быть в каждом доме, где самостоятельно ремонтируют электроприборы и электрооборудование.

Указатель напряжения

Становимся на стул и, пользуясь указателем, проверяем отсутствие напряжения на обоих контактах патронов ВО ВСЕХ РОЖКАХ. Такую проверку нужно сделать в обоих положениях выключателя. Если индикатор не светится, то для верности проверяем отсутствие напряжение в ближайшей розетке, и можно считать, что работать с люстрой безопасно. Почему во всех рожках? Дело в том, что неисправный патрон может «обмануть», а на проводе питания люстры напряжение осталось.

к содержанию ↑

Проверяем состояние патрона

Без демонтажа состояние патрона можно проверить только визуально – просто заглянуть внутрь и осмотреть контакты вкладыша. Если они обгорели, обломились или окислились, патрон нужно менять однозначно.

Но даже «красивый» с виду, он может быть неисправен. К примеру, мог отгореть или окислиться провод в месте крепления к вкладышу. Поэтому, даже если визуально все в порядке, этот рожок не горит, а остальные работают, светильник все равно придется снимать, а патрон в люстре как минимум демонтировать.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Одна из самых распространенных неисправностей патрона – проседание средней контактной площадки. В этом случае ее достаточно приподнять отверткой. Если контакты окислены — нужно их зачистить до характерного металлического блеска! От окислов может не быть контакта вообще или они могут греться.

Устранение проседания центрального контакта патрона люстрык содержанию ↑

Как его поменять своими руками

Итак, мы знаем теорию и как выкрутить патрон из люстры, напряжение отключено, пора выяснить, как заменить патрон в люстре. В принципе, это несложно. Действовать будем по следующей методике:

• опускаем верхний декоративный колпак люстры и, предварительно отмаркировав провода, чтобы в будущем их не перепутать, отсоединяем осветительный прибор от питания. Перед этим совсем не помешает проверить отсутствие напряжения на отключаемых проводах;

Отключение люстры

• снимаем люстру с крюка или отворачиваем винты ее крепления к потолку;
• укладываем прибор на стол, снимаем все плафоны, отвернув на патронах фиксирующие гайки, и убираем их от греха в укромное место. Если есть съемные декоративные элементы из стекла, то снимаем и их тоже;
• отворачиваем юбку неисправного патрона. Одной рукой потихоньку вытаскиваем вкладыш, другой проталкиваем провода питания люстры вовнутрь – обычно для этих целей есть необходимый запас.

Снятие вкладыша патрона

Выдвигаем вкладыш как можно дальше и добираемся до крепления к нему проводов. Они могут быть винтовыми, в виде нажимных или ненажимных одноразовых клипс. Отворачиваем винты или отжимаем клипсы, отключаем провода и снимаем вкладыш. Ненажимные одноразовые клипсы работают в одну сторону – провод можно вставить, но невозможно вытащить. В этом случае провода откусываются под самый прибор и зачищаются под новый.

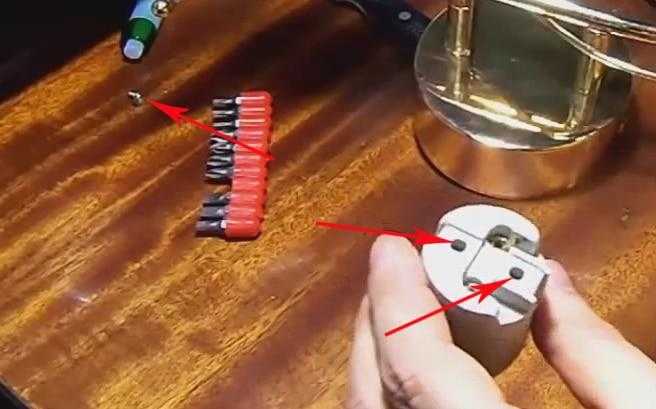

Этот вкладыш имеет винтовое крепление проводов

На заметку. Для демонтажа вкладыша не используй указатель напряжения в качестве отвертки – он для этого абсолютно не предназначен и тут же развалится прямо в руках.

Осматриваем донышко. Если оно в порядке, а патрон на замену у нас такой же, то его можно не демонтировать. Если донышко разрушено или обгорело, то снимаем и его. В зависимости от типа оно либо отворачивается, либо крепится винтами, либо на защелках.

Этот прибор крепился наворачиванием донышка с последующей фиксацией его гайками

Устанавливаем на место новое донышко, подсоединяем провода питания к контактному вкладышу и устанавливаем его на место, протягивая провода обратно к основанию люстры. Наворачиваем юбку.

На заметку. Патроны, которые крепятся при помощи винтов, обычно можно снять целиком не разбирая. Патроны на защелках тоже можно снять без разборки, но все равно отдельно придется снимать планку с защелками.

На этом замену патрона люстры можно считать законченной. Моем и устанавливаем плафоны, закрепив их фиксирующим кольцом, вешаем осветительный прибор на крюк, подключаем питающие провода. Вворачиваем лампочки, подаем питание и проверяем результат своей работы.

к содержанию ↑

Как выкрутить лампочку, если колба взорвалась

Очень часто в момент выхода из строя у лампы накаливания отваливается колба, а цоколь остается в люстре. Бывает, что подобное происходит и при вывертывании сгоревшего прибора – сама колба оказывается в руках, а патрон остается в осветительном приборе.  Как его выкрутить, если ухватиться буквально не за что?

Прежде всего не надо ни за что хвататься голыми руками – даже при отключенном выключателе люстра может оказаться под напряжением. Такое происходит сплошь и рядом: далеко не все электрики следят за тем, чтобы выключатель разрывал фазный провод. Он может разрывать и ноль. Работает и ладно.

Сначала нужно полностью обесточить квартиру, отключив автоматы в электрическом щите. Теперь указателем напряжения лезем в цоколь и пытаемся найти фазу. Проделываем эту операцию в обоих положениях выключателя люстры. Если фазы нет, для верности ищем ее в ближайшей розетке. Тоже нет? Тогда все в порядке, можно попытаться извлечь отвалившийся цоколь.

Проще всего это сделать, просто отвернув юбку патрона. Она отвернется вместе с оставшимся в ней цоколем. Теперь просто руками выворачиваем остатки лампочки из юбки и ставим юбку на место.

Проще всего отвернуть юбку (на фото патрон другого типа)

Но случается так, что юбку отвернуть не удается – либо ее заклинил цоколь, либо вместе с юбкой начинает вращаться весь  патрон. Не стоит прилагать чрезмерных усилий при отворачивании заклинившей юбки и уж тем более крутить юбку вместе с патроном, перекручивая и разрывая провода питания. Выйти из такой ситуации без кардинальной разборки осветительного прибора можно двумя способами:

При помощи пластиковой бутылки

Берем бутылку, отворачиваем пробку, а горлышко оплавляем в пламени зажигалки. Быстро вставляем горлышко в цоколь и ждем, пока пластик не застынет. После этого крутим бутылку против часовой стрелки и выворачиваем цоколь, не забывая придерживать патрон за юбку другой рукой.

Вывертывание цоколя при помощи бутылки

При помощи пассатижей

Метод с бутылкой хорош и оригинален, но чаще всего он не срабатывает, так как в цоколе остается клей и вставить в него горлышко не удается. В этом случае пользуемся третьим методом. Для его реализации понадобятся обычные пассатижи. Захватываем ими край цоколя и выворачиваем, придерживая другой рукой патрон.

Вывертывание цоколя при помощи пассатижей

Полезно. Вместо пассатижей лучше использовать круглогубцы или медицинский зажим. В этом случае меньше вероятность повредить юбку патрона.

Для вывертывания цоколя лучше использовать инструмент с тонкими губками

На этом, думаю, можно закончить. Надеюсь, эта статья поможет тебе заменить патрон в люстре самостоятельно, не прибегая к услугам электрика.
