Для систем отопления циркуляционный насос — это очень важный элемент, сравнимый с газовым котлом или радиаторами. Монтаж насоса востребован в большинстве схем организации отопления, за исключением двухтрубной системы с естественной циркуляцией, обеспечивающейся за счёт использования чердачного помещения. Но такая схема отопления в частном доме не всегда возможна или выгодна, поэтому установка водяного насоса

— это востребованная услуга.

Циркуляционный насос может потребоваться как в новой системе, так и в уже работающей. Он даёт такой набор преимуществ:

• значительно уменьшает инертность системы — после розжига котла дальние от него радиаторы очень долго разогреваются, но если установить насос, то теплоноситель гораздо быстрее поступит в удалённую комнату;
• выравнивает температуру нагрева радиаторов — в целом аналогично предыдущему пункту. Дальние батареи хуже отапливают, чем ближние, и установка насоса отопления позволяет нормализовать температуру во всех помещениях;
• сводит на нет огрехи монтажа системы — если трубопровод в некоторых участках установлен с отрицательным уклоном, то без насоса будут образовываться воздушные пробки.

В целом установка циркуляционного насоса отопления позволяет экономить средства и гораздо эффективнее прогревать помещения, используя меньше ресурсов. Но такое инженерное оборудование имеет и недостатки.

К примеру, стоит учитывать габариты устройства. Правильное проектирование систем отопления подразумевает отдельное помещение для насоса, так как он достаточно велик и шумен. Логично устанавливать насос в подвале рядом с котлом — там его точно не будет слышно.

Выбор и подключение насоса отопления — весьма сложный процесс, который лучше поручить специалистам. Компания «KIT-Comfort» придёт Вам на помощь и подскажет, как сделать отопление в конкретно Вашем доме, исходя из особенностей строения. Все наши сотрудники имеют большой опыт в сфере создания отопления, поэтому могут гарантировать качество своей работы. Мы предлагаем Вам отопление и водоснабжение под ключ — все работы будут проводиться без Вашего участия, а проблемы решаться опытом наших мастеров, а не Вашим временем. К примеру, если установка тёплых полов столкнётся с технической невозможностью, инженеры «KIT-Comfort» найдут оптимальное решение затруднения, а не переложат трудное решение на Ваши плечи. Позвоните нам, и мы сделаем Ваш дом тёплым и комфортным!

Компания KIT-Comfort © 2015. Все права защищены.

Создание и Продвижение Сайтов — Веб-Студия NoProblemSite

Водяной насос для отопления – конструктивные особенности, принцип работы и правила монтажа

Содержание:

1. Конструктивные особенности насоса для отопления
2. Как правильно установить
3. Тепловые насосы

Отопление – система непростая. Очень важно правильно собрать схему расположения источников тепла, трубной разводки и нагревательного элемента (печи или котла). Но все становится проще, если в систему вставить водяной насос для отопления, который чаще всего называется циркуляционным. С помощью него в отопительной системе образуется небольшое давление, которое прогоняет теплоноситель по всем элементам. То есть, неважно, как будет собрана схема – правильно или неправильно – горячая вода все равно попадет в радиаторы и отдаст свое тепло в помещения.

Конструктивные особенности насоса для отопления

Устройство водяного насоса для отопления достаточно простое. Во-первых, это малогабаритный и маломощный прибор. Во-вторых, в его конструкции нет сложных деталей и узлов. На фото ниже показана деталировка агрегата, в который входит чугунный корпус (1), латунная крыльчатка (2), специальная крышка (3), с помощью которой отделяются два отсека друг от друга: где расположена крыльчатка и электродвигатель. Сам электродвигатель (4) и электрическая часть: клеммная коробка (5), к ней присоединяется питающий электрический кабель, блок управления в виде электронной платы (6) и крышка (7), закрывающая клеммную коробку.

Деталировка водяного насоса для отопления

Данная модель является более современной, потому что в ней все процессы контролируются и управляются электронной платой. Но есть модели проще, в которых плату заменяют конденсатором, а настройку скоростей производят вручную, для чего используется тумблер, расположенный на крышке блока управления.

Принцип работы водяных насосов для отопления частного дома, как и сама конструкция, достаточно прост. Все дело во вращении крыльчатки, которая создает центробежную силу, которая отбрасывает воду на периферию своего колеса, где и создается большое давление жидкости. Это давление и прогоняет теплоноситель по трубам и другим элементам системы отопления. В центре же крыльчатки, наоборот, создается разряжение, то есть, снижение давления. Поэтому горячая вода как бы сама втягивается в этот участок, то есть, происходит засасывание жидкости.

Но фото ниже показано, как работает насос для отопления, как теплоноситель из одной камеры перетекает в другу. Обратите внимание и на один элемент, через который в автоматическом режиме воздух в теплоносителе покидает трубную систему. Необходимо отметить, что такие воздухоотводчики редко используются в конструкциях водяных насосов. Чаще в них устанавливается винт, открывая который, можно стравливать скопившийся воздух. Данная конструкция проще и по использованию, и по технологическому исполнению.

Принцип работы отопительного насоса

Как правильно установить

Правильная установка водяного насоса в систему отопления – это не просто вмонтировать его в трубу и подключить в питающую электрическую сеть. Кстати, все бытовые циркуляционные агрегаты работают от обычной розетки напряжением 220 вольт. Электрики рекомендуют устанавливать отдельно на них автоматический выключатель. По всем остальным позициям это обычный бытовой прибор, как, к примеру, электрический чайник или холодильник.

Место установки

Основное требование правильного монтажа – это место установки. Все дело в том, что в водяном насосе для отопления, как и во всех насосных установках, присутствуют уплотнительные манжеты, обеспечивающие герметичность всей конструкции. Чаще их изготавливают из резины или паранита. Так вот оба материала реагируют на высокую температуру, под действием которой быстро выходят из строя.

А так как в системе отопления частного дома теплоноситель на разных участках имеет разную температуру, то насос надо устанавливать там, где температура самая низкая. А это на обратном контуре схемы трубной разводки около нагревательного элемента. Здесь температура не превышает +50С, тогда, как на выходе из котла или печи теплоноситель достаточно горячий – до +95С.

Что касается схемы водяного отопления частного дома с насосом, то она может быть собрана проще, чем безнасосная. Все дело в том, что во второй схеме придется выдерживать уклон труб, по которым самотеком вода должна будет перемещаться. В схеме с насосом это делать нет необходимости, потому что в системе всегда присутствует давление, перегоняющее теплоноситель в определенном направлении.

Внимание! Установка циркуляционного насоса должна производиться в определенном пространственном положении. Ротор устройства должен располагаться всегда горизонтально. На фото ниже показаны правильное и неправильное расположение установки.

Схема расположения насоса

В принципе, никто не запрещает устанавливать насос и вертикально. Просто при таком расположении он теряет 30% своей мощности и напора.

Особенности монтажа

На что еще обратить внимание при монтаже.

• В комплекте прибора всегда идет необходимые крепежные изделия: гайки и прокладки. Покупать их дополнительно не надо.
• К месту монтажа должен быть свободный доступ для обслуживания и ремонта, монтажа и демонтажа.
• Обязательно с двух сторон агрегата устанавливаются отсекающие вентили или краны. С их помощью можно перекрыть участок, чтобы демонтировать сам насос.
• Перед прибором обязательно устанавливается фильтр грубой очистки.

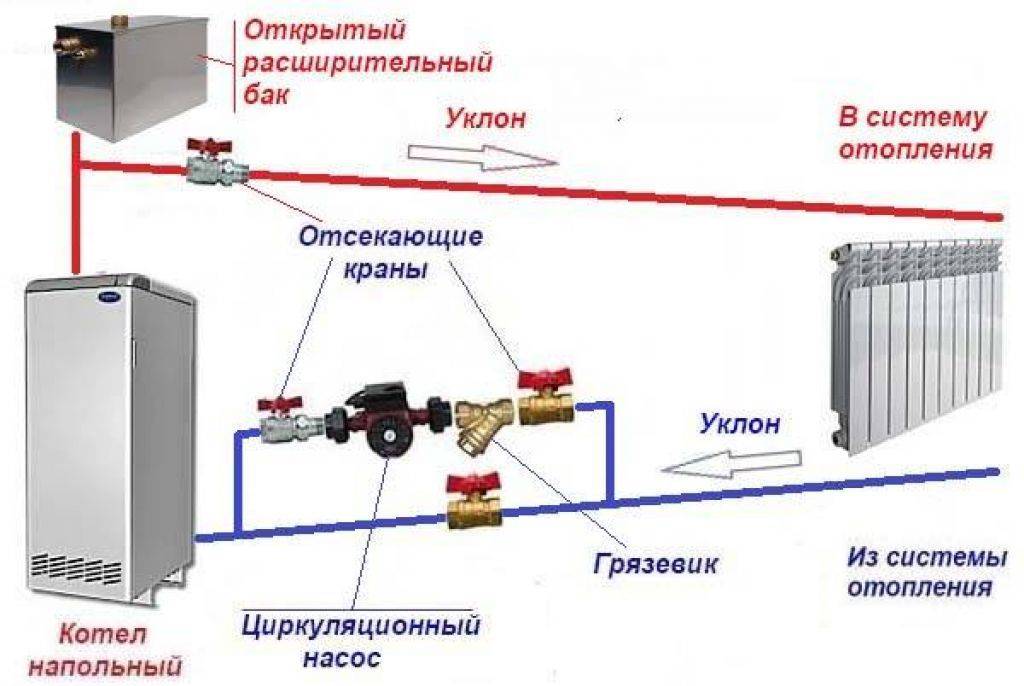

• Оптимально, если насосную установку поставить на байпас. Это отводящий трубный участок, который можно отключить, не влияя на работоспособность всей отопительной системы. На фото ниже такой участок показан.

Насос на байпасе

Это удобная конструкция, особенно, если в доме отключился свет, и насос перестает качать теплоноситель. Да и в случае с неисправностью агрегата такая схема спасает дом. Просто надо закрыть два крана на байпасе с разных сторон от насоса, и, наоборот, открыть кран на основной магистрали. Такая манипуляция займет одну минуту, но в доме будет работать отопительная сеть, даже без насоса.

Тепловые насосы

Казалось бы, что слово «насос» — это определение оборудования, которое перекачивает жидкости. Но с добавлением слова «тепловой» этот агрегат становится совершенно другим видом оборудования. С его помощью можно организовать отопление и горячее водоснабжение. То есть, не надо путать два вроде бы одинаковых понятия, это разные типы оборудования.

В категории тепловых насосов есть два типа, отличающихся друг от друга сферой забора тепловой энергии. Это может быть вода или воздух, которые тепловую энергию передают воде для отопления и ГВС. Отсюда и их названия.

• Тепловой насос вода-вода для отопления дома.
• Система воздух-вода.

В первом случае тепловая энергия забирается из воды, которая на глубине ниже 3 м никогда не замерзает, то есть, всегда имеет положительную температуру. Поэтому в воду опускается трубная разводка, по которой перемещается хладагент. Даже при малых положительных температурах он испаряется и направляется в компрессор, где происходит его сжатие.

Именно на этой стадии хладагент нагревается до высоких температур. Он подается в теплообменник, где отдает свое тепло воде, используемой в системе отопления и горячего водоснабжения.

Схема теплового насоса вода-вода

Что касается второй системы – теплового насоса воздух-вода для отопления дома, то она работает точно по такому же принципу. Только хладагент забирает температуры не из воды, а из окружающего теплообменник воздуха. Поэтому данный тип оборудования напоминает обычный кондиционер в виде сплит-системы. Инверторный блок устанавливается на улице, гидравлический модуль устанавливают в котельной. Правда, необходимо отметить, что установки воздух-вода являются низкотемпературными. То есть, они могут нагревать воду до температуры +50С. А ее можно будет использовать в системе теплых полов и для ГВС.

Необходимо отметить, что обе системы являются универсальными в плане совместимости с любой циркуляционной сетью. У них очень высокий КПД – до 350%. С экологичностью все понятно, нет выбросов вредных веществ в атмосферу. Работают такие установки только от электроэнергии, поэтому ее постоянное и бесперебойное поступление – основное требование эффективной работы тепловых насосов.

Добавим сюда и уникальность конструкций. Они могут работать и на обогрев дома, и на его охлаждение. В качестве практичности можно отметить полное отсутствие других видов энергоносителей, кроме электричества. То есть, нет необходимости запасаться дровами или углем, соляркой или баллонами с газом. Полное отсутствие складов.

Схема теплового насоса воздух-вода

Но в любом случае тепловые насосы не часто можно увидеть в частном домостроении. Это нетрадиционный способ отопления и горячего водоснабжения. Проще смонтировать трубную разводку с установкой радиаторов или теплых полов. Даже электрические нагревательные котлы отопления чаще встречаются в домах, чем тепловые насосы. К тому же они – не самый дешевый вариант, тем более, полностью зависящий от подачи электрического тока. А это большая проблема за городом. К сожалению, отечественные линии электропередач не могут гарантировать постоянную и полноценную подачу. И в этом вся проблема.

Не забудьте оценить статью:

Как мы устанавливаем тепловой насос в старом доме

Воздушно-водяной тепловой насос является самым распространенным тепловым насосом, установленным в Европе. Причинами этого являются простота монтажа, технические параметры и доступная цена.
Это пример установки теплового насоса Convert AW компании AC Heating в старом доме.

Дом, отапливаемый котлом, работающим на ископаемом топливе
Одноэтажный дом с подвалом утеплен, оборудован металлопластиковыми окнами и двойным остеклением. Площадь отапливаемого пола составляет 110 м², теплопотери через конструкцию дома рассчитаны как 9кВт. Система отопления включает котел LTO с ребристыми радиаторами в индивидуальных отапливаемых помещениях. Основной причиной выбора безремонтного отопления стал пожилой возраст единственного жителя дома. Еще одна причина заключалась в том, чтобы сократить счета за отопление, чтобы поддерживал тепло в доме 24 часа в сутки 7 дней в неделю.

Новый источник тепла
Новый источник тепла для дома — тепловой насос AC Heating Convert AW14 с максимальной тепловой мощностью 15 кВт. Для нагрева технической воды рекомендуется оставить в доме старую систему с электрическим бойлером, так как горячая вода в основном используется только одним человеком.

Как правильно выбрать
В начале процесса выбора нового источника, инвестор выбрал между системой теплового насоса «старт-стоп» с объемным аккумулирующим баком и тепловым насосом с непрерывным регулированием и без аккумулирующего бака.
После визита технического специалиста из AC Heating, который объяснил эффективность системы управления тепловым насосом с регулированием xCC и возможностью непрерывного регулирования выходной мощности, инвестор в конечном итоге выбрал Обогрев переменного тока Преобразование теплового насоса AW.

Что необходимо подготовить перед установкой
Подготовительные работы перед установкой теплового насоса включают работы по трем специальностям: подготовка здания (бетонирование фундамента, ввод в стену и отвод конденсата), подготовка сантехники (отключение старый котел и подключение теплообменника теплового насоса к системе отопления) и электрическая подготовка (подготовка выключателя в распределительном щите и кабельное подключение наружного блока теплового насоса).

Полная установка
Подготовительные работы были первоначально заказаны владельцем местным мастерам, но по мере приближения даты установки и того, что местные рабочие были слишком заняты, чтобы приехать, владельцу в конечном итоге пришлось доверить работы специалистам по отоплению из AC. Обогрев.

Новый взгляд на старую котельную
Установка теплового насоса включала в себя установку наружного блока, прокладку соединительного трубопровода, установку внутреннего агрегата переменного тока и электрического котла (как двухвалентного источника). За один день мы ввели в эксплуатацию новый источник тепла, который сразу заменил старый угольный котел.

Что было дальше
Старый дом с его оригинальной системой отопления можно было легко переключить на современную систему теплового насоса с минимальными затратами на техническое обслуживание и без физического напряжения. Это решение оценят все пожилые люди с ограниченной подвижностью, а также активные семьи, проводящие большую часть своего свободного времени на улице и благодарные за возможность дистанционно управлять своей системой отопления дома.

От имени команды обогревателя переменного тока
Петр Уолш

Ваш адрес электронной почты:

Настоящим я даю свое согласие на распространение бизнес-информации в моей учетной записи

Установка тепловых насосов | Electric Ireland Help

Могут ли существующие дома быть оснащены тепловыми насосами?

Да, тепловые насосы можно установить в существующем доме. Перед установкой компетентное лицо должно провести полное обследование дома, чтобы убедиться в пригодности дома и определить любые дополнительные необходимые меры по изоляции. Чтобы получить максимальную производительность от тепловых насосов, рекомендуется, чтобы ваш дом был хорошо изолирован и относительно герметичен. По этой причине установка часто выполняется в сочетании с модернизацией ткани, чтобы улучшить энергетические характеристики здания. Все дома разные. Ключом к выбору правильного теплового насоса для вашего дома является точная оценка количества тепла, которое необходимо передать в ваш дом для обогрева. Этим должны заниматься опытные и квалифицированные специалисты.

SEAI также предлагает гранты на изоляцию, чтобы облегчить это. Существуют также программы глубокой модернизации, которые помогают домовладельцам сделать наиболее экономичный выбор для достижения стандарта энергоэффективности «А».

Нужно ли мне разрешение на строительство?

Условное освобождение от планирования применяется к технологиям тепловых насосов в бытовых условиях:

• Уровень земли не должен быть изменен более чем на 1 м выше или ниже уровня прилегающей земли.
• Общая площадь любого воздушного ТН или комбинации двух тепловых насосов не должна превышать 2,5 кв.м.
• Тепловой насос должен находиться на расстоянии не менее 50 см от края стены или крыши, на которой он установлен.
• Уровень шума на ближайшей границе вечеринки не должен превышать 43 дБ(А).
• Никакие строения не должны размещаться перед зданием.

Где разместить систему теплового насоса?

Внутренний блок можно установить внутри дома в подсобном помещении или горячем прессе, заменив существующий бак горячей воды. Тепловые насосы достаточно тихие, чтобы позволить это. Это позволяет сэкономить как на установке, так и на эксплуатационных расходах. Если вам также требуется внешний блок (воздушные тепловые насосы), он располагается снаружи, недалеко от внутреннего блока. Тепловой насос всегда будет более рентабельным в эксплуатации, если он будет расположен рядом с местом, где он и/или используется горячая вода. По возможности размещайте тепловой насос внутри дома в подсобном помещении. Это позволяет сэкономить как на установке, так и на эксплуатационных расходах. Вы можете удаленно разместить тепловой насос в гараже и т. д., но в этом нет необходимости из-за шума или размера оборудования — тепловой насос всегда будет более экономичным в эксплуатации, если он будет расположен рядом с ним и/или горячей водой. использовал.

Сколько времени занимает установка системы теплового насоса?

Установка теплового насоса может занять от трех до восьми дней в зависимости от сложности системы и необходимости замены радиаторов в вашем доме.

Нужен ли мне теплый пол или модернизация радиаторов?

Тепловой насос будет работать более эффективно, снабжая теплом систему напольного отопления из-за его более низких требований к рабочей температуре, но неверно утверждать, что у вас не может быть радиаторов. Стальные панельные радиаторы, чугунные радиаторы, радиаторы с вентилятором, фанкойлы, тепловые плинтусы и системы нагнетания воздуха, в зависимости от конструкции системы, могут работать. При установке новой системы с радиаторами их размеры могут быть немного больше для работы при более низких температурах. При модернизации существующие домашние радиаторы также могут подойти, поскольку они, как правило, в любом случае имеют большие размеры и при использовании с тепловыми насосами остаются работать при более низкой температуре в течение более длительных периодов времени. Рыночный опыт показал, что в большинстве случаев радиаторы не нужно менять, однако это может варьироваться, и его необходимо рассматривать в зависимости от работы.

Можно ли использовать мой существующий бак для горячей воды с тепловым насосом?

Более чем вероятно, что ваш существующий резервуар для горячей воды не сможет использоваться с тепловым насосом, поскольку змеевики, содержащиеся в резервуаре для горячей воды, не будут обеспечивать достаточную теплопередачу внутри резервуара.

Нужно ли мне трехфазное электричество?

У большинства производителей есть однофазные машины, предназначенные для ирландского климата, для больших зданий обычно требуется трехфазное питание или несколько тепловых насосов. В качестве альтернативы пиковые нагрузки могут быть обеспечены путем подключения теплового насоса к другому резервному источнику тепла, такому как нефть, газ или электричество.

Нужен ли мне счетчик ночного тарифа?

Счетчик «День/Ночь» сможет использовать более дешевую электроэнергию по ночному тарифу. Ночной тариф составляет примерно половину стоимости дневного тарифа, а тепловой насос, привязанный к погоде, естественным образом использует то, что обычно является самым холодным периодом в 24-часовом цикле. Системы тепловых насосов можно запрограммировать на максимальное использование более дешевой электроэнергии по ночным тарифам.

Сколько стоят тепловые насосы?

На стоимость установки влияет ряд факторов, таких как возраст и размер вашей собственности, уровни изоляции и тепловой эффективности, количество комнат и радиаторов и т. д. Мы рекомендуем поговорить с несколькими специалистами по возобновляемым источникам тепла, чтобы получить несколько кавычки. Установка воздушного теплового насоса обычно стоит от 8 500 до 14 500 евро, в зависимости от размера и мощности теплового насоса, требуемого объема хранения горячей воды и того, хотите ли вы, чтобы тепловой насос можно было контролировать через Интернет.
