Как поменять патрон на перфораторе? Особенности снятия и разборки патронов

Патрон для перфоратора: как снять, разобрать и заменить?

Причиной замены патрона на дрели могут стать как внешние, так и внутренние обстоятельства. Для профессионалов не составит труда разобрать, снять и заменить нужную деталь, но новички могут иметь некоторые трудности с данной задачей.

В данной статье мы рассмотрим, как правильно поменять патрон на перфораторе.

Патрон для перфоратора: как снять, разобрать и заменить?

Как снять патрон с перфоратора?

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента.

Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Патрон для перфоратора: как снять, разобрать и заменить? Патрон для перфоратора: как снять, разобрать и заменить?

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

Для того чтобы снять патрон, нужно будет совершить следующие действия:

  • уменьшить фиксацию сверла, легко постучав молотком по верхушке;
  • выкрутить, использовав отвертку;
  • зажать деталь в тисках или ключе, а затем прокрутить шпиндель.
Патрон для перфоратора: как снять, разобрать и заменить?

Как устроен перфоратор изнутри?

Каждый строительный электроинструмент считается универсальным, в том числе и дрели, для которых в современных магазинах техники предлагается широкий ассортимент дополнительных насадок, переходников или сменных деталей (патронов). Сверло является основой для совершения любых действий с перфоратором, а переходник применяется для его установки. Сменные детали используются в зависимости от работы, которую необходимо проделать.

Профессиональные мастера рекомендуют всегда иметь в запасе хотя бы один сменный патрон для дрели, чтобы перестраховаться, так как он может понадобиться в любой момент. Также они советуют применять для каждого типа строительных работ разные сверла.

Патрон для перфоратора: как снять, разобрать и заменить? Патрон для перфоратора: как снять, разобрать и заменить?

Существует несколько типов патронов, однако, основными из них являются быстрозажимный и ключевой. Первый вариант оптимален для мастеров, которые меняют свёрла по несколько раз за рабочий процесс, второй подходит для крупногабаритных деталей. Не каждый новичок в ремонтном деле понимает необходимость наличия нескольких видов патронов, однако, они очень важны.

Патрон для перфоратора: как снять, разобрать и заменить? Патрон для перфоратора: как снять, разобрать и заменить?

Электрический инструмент имеет разные мощности.

Модели с высоким показателем нуждаются в прочном креплении насадок, чтобы они не выпадали во время работы. В данном случае отлично подойдёт деталь SDS-max, которая предполагает глубокую посадку и предотвращает вылет патрона из перфоратора.

Электроинструменты с меньшей мощностью предназначены для более точных и мелких строительных работ. Для данных моделей фиксация не так важна, главное, чтобы перфоратор мог просверлить небольшое отверстие в нужном месте. В любом случае необходимо изучить устройство дрели изнутри, чтобы лучше понять как именно будет происходить замена детали.

Патрон для перфоратора: как снять, разобрать и заменить?

Современные технологии позволили значительно упростить устройство многих электрических инструментов. В настоящее время патроны крепятся при помощи двухнаправляющих клиньев и двухстопорных шаров.

Некоторые патроны имеют отличие в количестве направляющих деталей, например, у SDS max их на один больше. Благодаря такому устройству свёрла фиксируются более надежно и прочно.

Прогресс значительно упростил и крепление детали. Необходимо лишь вставить нужный патрон в отверстие и нажать на него до щелчка. Сверло прочно зафиксировано. Снимается бур просто – нужно лишь надавить на одну из крышек и извлечь сверло.

Как правило, многие электрические перфораторы оснащаются дополнительными функциями, которые значительно облегчают процесс строительных работ. Например, некоторые имеют электронную или щёточную реверсивную систему, возможность регулирования количества оборотов, антивибрационную систему.

Многие компании также оснащают перфораторы системой быстрой смены свёрла, иммобилайзером, функцией, предотвращающей заклинивание патрона, и специальными индикаторами, которые дают понять степень износа патрона. Все это способствует более комфортной работе с электрическим инструментом и позволяет ускорить процесс.

Патрон для перфоратора: как снять, разобрать и заменить? Патрон для перфоратора: как снять, разобрать и заменить?

Как разобрать патрон перфоратора?

Иногда перед мастером встаёт необходимость разборки патрона по разным причинам: будь то ремонт, чистка инструмента, смазка или замена определенных частей. Для грамотной разборки патрона перфоратора, в первую очередь, необходимо знать компанию изготовителя, так как процесс разбора зависит именно от этого пункта.

Среди современных производителей электрических перфораторов наиболее популярными являются Bosh, Makita и Interskol. Данные бренды успели зарекомендовать себя на строительном рынке как изготовителем качественной продукции.

В принципе, особой разницы между устройством перфораторов разных компаний нет, но есть небольшие нюансы, которые быстро решаются по мере разборки патрона.

Рассмотрим, как разобрать патрон от электрических дрелей Bosh, так как данный бренд наиболее популярный и покупаемый.

Для начала следует отодвинуть пластиковую деталь и снять уплотнитель из резины. При помощи отвертки необходимо очень аккуратно убрать кольцо, которое фиксирует конструкцию, и шайбу. Под данной деталью находится ещё одно фиксирующее кольцо, которое нужно повернуть, а затем поддеть инструментом и убрать.

Далее находится зажим SDS, который включает в себя три детали: шайба, шарик и пружина. SDS необходимо разбирать строго по правилам: в первую очередь, достаётся шарик, потом – шайба, а последней идёт пружина. Важно соблюдать данную последовательность, чтобы не повредить внутреннее устройство.

Сборка патрона происходит так же легко и быстро, как и разборка. Следует лишь повторить проделанные ранее действия с точностью до наоборот – то есть от последнего пункта к первому.

Патрон для перфоратора: как снять, разобрать и заменить?

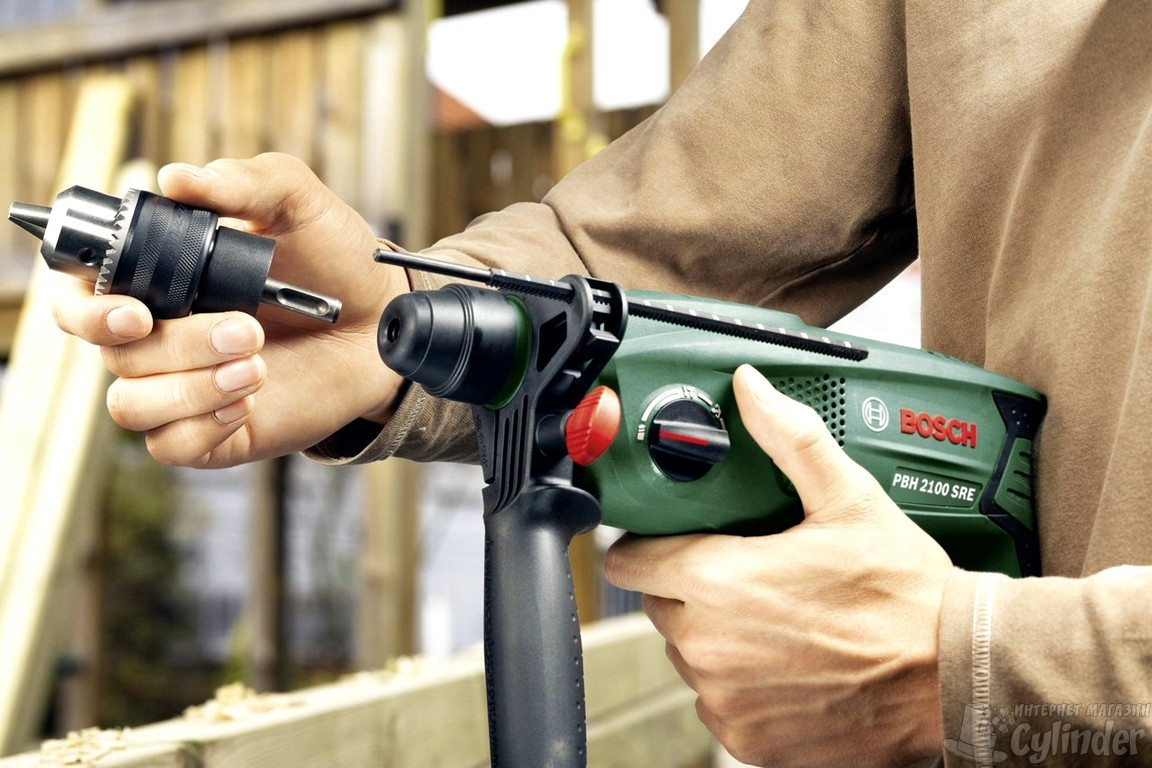

Как вставить патрон на перфораторе?

Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки.

Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.

Патрон для перфоратора: как снять, разобрать и заменить? Патрон для перфоратора: как снять, разобрать и заменить?

О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.

Как снять и разобрать патрон перфоратора

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

Содержание статьи:

Снятие патрона с перфоратора

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

  • нужно постучать по головке винта для ослабления фиксации;
  • открутить с помощью отвертки;
  • зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

  • быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
  • ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

  • регулятора оборотов;
  • электронного реверса;
  • щеточного реверса;
  • системы быстрой замены;
  • иммобилайзера;
  • индикаторов;
  • антивибрационной системы;
  • фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

  • патроны для перфоратора bosch;
  • патроны для перфоратора makita;
  • патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

  1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
  2. С помощью отвертки аккуратно снять фиксирующее кольцо.
  3. Затем фиксирующая шайба.
  4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
  5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

  • ремонта;
  • замены отдельных деталей;
  • чистки;
  • смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

  • наворачивания патрона на дрель;
  • вставки винта в гнездо;
  • закручивания винта при помощи отвертки.

К выбору патрона, предназначенного для перфоратора, нужно подходить серьезно. Цена самая разнообразная, но не нужно тратить деньги впустую, приобретая тот патрон, который может для вашей дрели и не подойти. Идеальный вариант — взять инструмент с собой, если это рынок, либо запросить помощь консультанта при условии что интернет-магазин.

Как снять патрон с перфоратора интерскол

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

  • SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
  • SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
  • SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
  • SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
  • SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
  • SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

  1. Снимите резиновый наконечник с торца.
  2. Подцепив отверткой, удалите первое стопорное кольцо.
  3. Потяните пластиковый кожух муфты вниз (как для смены бура).
  4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
  5. Снимите кожух муфты.
  6. Выньте пружину, стопорные пластины и шарики.
  7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

  • Износ корпуса, стопорных пластин или шариков.
  • Ослабевание или поломка пружины фиксатора.
  • Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Ремонт или замена

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

  1. При износе шариков.
  2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

Снятие патрона с перфоратора

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

  • нужно постучать по головке винта для ослабления фиксации;
  • открутить с помощью отвертки;
  • зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

  • быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
  • ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

  • регулятора оборотов;
  • электронного реверса;
  • щеточного реверса;
  • системы быстрой замены;
  • иммобилайзера;
  • индикаторов;
  • антивибрационной системы;
  • фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

  • патроны для перфоратора bosch;
  • патроны для перфоратора makita;
  • патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

  1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
  2. С помощью отвертки аккуратно снять фиксирующее кольцо.
  3. Затем фиксирующая шайба.
  4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
  5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

  • ремонта;
  • замены отдельных деталей;
  • чистки;
  • смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

  • наворачивания патрона на дрель;
  • вставки винта в гнездо;
  • закручивания винта при помощи отвертки.

К выбору патрона, предназначенного для перфоратора, нужно подходить серьезно. Цена самая разнообразная, но не нужно тратить деньги впустую, приобретая тот патрон, который может для вашей дрели и не подойти. Идеальный вариант — взять инструмент с собой, если это рынок, либо запросить помощь консультанта при условии что интернет-магазин.

Конструкция перфораторного патрона — это основная часть данного электроинструмента, на которую нужно обращать внимание в первую очередь при его покупке.

При ремонте перфоратора чаще всего вам придется осуществлять замену патрона, нюансы этого процесса нужно изучить досконально.

Это решение позволяет определить, какими именно насадками можно будет воспользоваться в дальнейшем, а также насколько просто осуществляется замена патрона. Ведь экстренный ремонт является важным фактором при подборе электрической дрели.

Что представляет собой патрон перфоратора?

Впервые электрический перфоратор был изготовлен в 30-х годах прошлого столетия. Первая электродрель была выпущена со стороны компании Bosch, которая специализируется на производстве бытовой и промышленной техники. Крутящий момент, объединенный с циклическим долблением, ожидаемо понравился всем потребителям. С этого момента электроинструмент ни разу не исчез с витрин хозяйственных магазинов.

Схема устройства ударного механизма дрели.

Но после производства первого образца оборудования большинство потребителей столкнулось с некоторыми неприятностями. Основная проблема заключалась в патроне перфоратора. Это обусловливалось тем, что одновременное долбление и сверление сильно повреждало конструкцию гнезда для насадок.

Изготовители промышленного оборудования нашли легкое решение этой проблемы — они упростили конструкцию патрона, тем самым упрочнив его структуру.

На данный момент существует 2 различных вида патронов для перфоратора:

Каждый из них, в свою очередь, подразделяется на несколько типов.

Ключевой вид патрона представляет собой насадку, зажимающуюся особым ключом, который фиксирует патрон изнутри при помощи обжимного стержня. Его еще называют зубчатым или кулачковым. Главным преимуществом этого вида патрона выступает повышенный уровень надежности при закреплении. Но зачастую замена патрона требует определенного времени, если сравнивать его с другими разновидностями насадок.

Быстрозажимной вид патрона закрепляется путем зажимания насадки легким усилием, это позволяет осуществить замену вручную. Этот механизм подразделяется на 2 типа: одно- и двухмуфтовый. Первый тип предполагает установку одной рукой, но он используется только в инструментах с автоблокировкой вала. Второй тип подразумевает удерживание тыльной муфты одной рукой и раскручивание фронтовой муфты другой.

SDS-патроны (Steck, Dreh, Sitzt)

Под конец XX столетия компания Bosch совершила прорыв и доказала, что наиболее простая конструкция обеспечивает высокую надежность устройства.

Схема устройства зажимного патрона.

Таким образом на свет появилась новейшая категория крепления для насадок, которую сегодня все знают под сокращением SDS. Оно расшифровывается, как Steck, Dreh, Sitzt — установи, прокрути, закрепи.

Практически все электрические перфораторы сегодня используют именно эту разновидность патронов. Большинство потребителей и неопытных строителей могут спутать SDS-патрон с быстрозажимными устройствами, так как в нашей стране многие его так и называют. Но стоит помнить, что такой тип патрона закрепляется простым придерживанием, а быстрозажимное устройство предполагает зажимание патрона при помощи вращения муфт.

Все особенности закрепления и функционирования SDS-насадок интуитивно понятны из их внешнего вида, а именно из строения хвостовой части. На ней можно разглядеть 4 основных паза. Первые 2 паза открыты с торцевой стороны, другие 2 паза — закрыты. Открытые выемки выполняют роль направляющих, применяющихся для размещения насадок. Закрытые пазы призваны закреплять устройство, для этого внутри патрона имеются особые механизмы в форме шариков. При установке нужного сверла его необходимо аккуратно вкрутить, механизмы фиксируются в закрытых выемках. На этом процедура фиксации насадки завершается.

Чтобы сверло размещалось еще проще, необходимо слегка смазать его основание. Стоит отметить, что при данном методе закрепления в насадке может возникнуть легкое биение во время вращения, проявляющееся при сухом движении. Это практически не оказывает влияния на просверливание проемов, но холостое движение сверла внутри крепления уводит патрон от ударного давления. Этому неизбежно подвергаются бурильные насадки.

Разновидности SDS-патронов и их использование

Крепления патрона перфоратора типа SDS подразделяются на 5 разновидностей, отличающихся между собой различной шириной стержней для посадки. Кроме SDS-насадок, есть также насадки SDS-plus и SDS-max.

Сверла для перфоратора и их характеристики (таблица).

Менее распространены вариации SDS-top и SDS-quick. Наиболее популярной разновидностью можно считать SDS-plus, предназначающуюся для бурильных типов сверла с 10 мм шириной хвостовой части. Хвост размещается в 40 мм креплении, после которого уже идет функционирующая часть, ширина которой варьируется в диапазоне 4-26 мм.

Наибольшая величина зубила для оборудования с хвостовой частью типа SDS-plus равняется 1 м. Самые востребованные сверла имеют ширину в диапазоне 6-12 мм. Данная разновидность крепления встречается у перфораторов облегченного и среднего класса. Этот класс электрических дрелей является наиболее востребованным среди потребителей, его продажи достигают до 1 млн. экземпляров за год.

К облегченному классу относятся перфораторы, масса которых достигает до 3 кг. В среднем же классе представлено оборудование с массой от 3 до 5 кг. При этом вес дополнительных приспособлений, как сверла и насадки, не учитывается. Инструменты данного класса предназначены для ударного давления мощностью до 5 Дж.

Тяжеловесные виды оборудования, масса которых начинается от 5 кг, способны выдавать ударную мощность, достигающую 30 Дж. Разумеется, скорость работы такого оборудования превышает более низкие классы в несколько раз. При использовании таких перфораторов следует применять крепления типа SDS-max. Они отличаются шириной хвостовой части, которая равняется 18 мм. Кроме того, в них предусмотрена дополнительная выемка, которая позволяет увеличить ширину функционирующей части насадки до 60 мм.

Оборудование такого типа приобретается тогда, когда оно применяется в работе ежедневно. Стоит упомянуть, что массивные разновидности перфоратора имеют высокую стоимость, которая в дальнейшем легко окупается, поскольку такой тип устройства является наиболее качественным и долговечным. При покупке стоит подбирать продукцию проверенных производителей.

Как заменить патрон перфоратора?

Периодически необходимо осуществлять разборку инструмента, чтобы тщательно его прочистить во избежание несвоевременных поломок и неисправностей.

В некоторых случаях потребуется провести небольшой ремонт, для чего, в свою очередь, будет полезно знать, как заменить патрон перфоратора.

Этот процесс не требует профессиональных знаний и навыков, его может осуществить любой потребитель, имеющий базовые понятия в электротехнике. Это обусловлено тем, что патроны типа SDS имеют схожую конструкцию вне зависимости от компании-производителя.

Разборка и смазка перфоратора пистолетного типа.

К примеру, за основу можно взять процедуру разборки перфораторного патрона компании Bosch, поскольку она является ведущим в мире производителем подобного оборудования.

Процесс разборки и сборки патрона на перфораторе выглядит следующим образом:

  • необходимо сдвинуть пластмассовую часть;
  • резиновая обшивка аккуратно удаляется;
  • при помощи отвертки осторожно демонтируется ободок крепления;
  • крепящая шайба удаляется;
  • за крепящей шайбой расположен следующий ободок, демонтирующийся отверткой.

На очереди стоит SDS-устройство, состоящее из шайбы, шарикового механизма и пружинки. Прежде всего вынимается механизм, после чего можно удалить пружинку и шайбу.

После тщательной очистки, смазывания всех элементов или замены патрона на новый сборка осуществляется в таком же порядке.

Несколько рекомендаций по подбору насадок для перфоратора

Современные изготовители промышленного оборудования стараются охватить все большую аудиторию. В погоне за расширением потребительского круга они наладили производство специальных переходников, которые предназначены для установки насадки типа SDS-max на электроинструмент, поддерживающий насадку SDS-plus.

Чем выше у насадки степень закручивания спирали, тем быстрее пройдет процесс сверления.

Использование такого типа переходника является совершенно безопасным для оборудования, но категорически запрещается приобретать типы насадок, которые увеличивают заведомо меньшую ширину гнезда для насадки.

Электрооборудование облегченной или средней категории изначально не предполагает применения насадок, которые предназначаются для тяжеловесной аппаратуры. Использование таких переходников быстро разрушит составные части перфоратора, что повлечет за собой лишние денежные расходы.

Бурильные насадки для электрических перфораторов чаще всего распространяются в упакованном виде. Это обусловлено тем, что насадки такого типа тяжело поддаются ремонту, их гораздо проще заменить на новые.

Самые популярные бурильные насадки имеют внешнюю схожесть с насадками для высверливания отверстий. Но если хорошо присмотреться, можно разглядеть в них совершенно другие конструктивные особенности резьбы и спирали.

Стоит обращать внимание на степень закручивания спирали насадок. Чем выше этот показатель, тем проще происходит высверливание проема. К тому же в процессе сверления вывод излишков имеет повышенную производительность. При этом необходимо знать, что бурильные насадки таких разновидностей обладают меньшим запасом прочности. Высокопрочными насадками являются буры с наименьшей степенью закручивания спирали.

Патрон для перфоратора ремонт и замена

Перфоратор — это многофункциональный электрический инструмент, состоящий из разных узлов и механизмов. Одним из таковых деталей выступает патрон для перфоратора, служащий для закрепления насадок в электроинструменте. Инструмент комплектуется патроном, однако часто эта деталь ломается, и поэтому нуждается в ремонтных действиях или замене. Если отремонтировать не получается, тогда необходимо менять.

патрон на перфораторе

Патрон и его назначение на перфораторе

Главное назначение патрона на электроинструменте в том, фиксировать насадки при выполнении соответствующих работ. Эту деталь еще называют исполнительным органом, так как за счет этого устройства происходит передача крутящего момента, а также возвратно-поступательных манипуляций от редуктора инструмента.

Патроны на перфораторах и электродрелях отличаются, хотя назначение они имеют практически одинаковое. Дрель, как и перфоратор, разрешено эксплуатировать для бурения отверстий в бетонных основаниях. Рассматриваемый электроинструмент отлично справляется с такими задачами, как сверление отверстий в древесине или металле, переключая инструмент в режим сверления. Однако почему на дрелях устанавливаются цанговые устройства, а на перфораторах вставного типа, знают далеко не многие.

Итак, дрель служит для сверления металла и дерева. Ударные дрели имеют в конструкции примитивный ударный механизм, что поэтому с прочными бетонными основаниями инструмент также справляется. Для сверления металла и дерева нет потребности в том, чтобы закрепленная насадка — сверло, перемещалась в исполнительном органе или вибрировала. Именно поэтому сверление бетона дрелью происходит не так эффективно, как это реализуется перфоратором.

патрон для перфоратора

Механизм патрона перфоратора позволяет не просто устанавливать рабочие насадки. Эти насадки фиксируются не прочно, как в цанговом механизме, поэтому при работе они перемещаются на некоторое расстояние. Это позволяет достигать высокой эффективности при дроблении бетонных оснований. Ударные действия воздействуют не на сам патрон, а исключительно на рабочую насадку. В итоге удается достичь результата по высверливанию отверстий в бетоне не только быстро, но еще и намного проще.

На рассматриваемые электроинструменты монтируются разные типы патронов, поэтому перед тем, как купить новый исполнительный орган для своего электрического инструмента, нужно уточнить их классификацию. Как произвести замену, подробно рассмотрим в материале, а купить патрон для перфоратора вы можете в интернет магазине «Цилиндр». Наш магазин работает по всей Украине, поэтому заказать патроны для перфораторов вы можете прямо сейчас, выбрав подходящие модели, и заказав доставку в свой регион.

Как устроена зажимная оснастка для перфоратора

Если для того, чтобы установить насадку в дрель, понадобится воспользоваться специальным шлицевым ключом, которым происходит разжимание и сжатие кулачков, то с перфоратором все намного проще. Чтобы вставить бур или другие насадки, понадобится просто вставить хвостовик, слегка надавить на защитный чехол патрона, и отпустить. После этого инструмент с закрепленной насадкой готов к эксплуатации.

устройство быстрозажимного патрона перфоратора

За счет чего достигается закрепление бура в патроне перфоратора таким простым способом? Чтобы ответить на этот вопрос, необходимо посмотреть на хвостовик рабочей насадки. Этот хвостовик имеет специальную конструкцию с пазами. Количество пазов зависит от типа патрона, но на самых распространенных моделях SDS plus их количество составляет 4 штуки. Причем два паза являются открытыми (направляющие), а два закрытого типа. Направляющие нужны для того, чтобы правильно вставить насадку, а закрытые пазы — это фиксаторы, которыми приспособление крепится в инструменте. Это крепление осуществляется за счет специальных шариков.

Итак, имея представление о том, как устроен хвостовик насадок для перфораторов, можно отметить, что конструктивно патрон изнутри имеет следующий вид:

  • На вал насажена втулка с соответствующим количеством шлицев
  • На эту втулку насажено кольцо, в которое упирается пружина конического типа
  • Стопорные шарики расположены между кольцом и втулкой
  • Поверх данный механизм закрыт специальным защитным кожухом

Роль кожуха достаточно велика, так как он защищает механизм от попадания пыли, влаги и прочих сторонних предметов, тем самым продлевая ресурс работы. Принцип фиксации механизма основывается на выполнении следующих действий:

  1. Во втулку вставляется хвостовик насадки
  2. Чтобы он стал правильно, для этого имеются соответствующие шлицы в патроне и пазы на хвостовике насадки
  3. В открытые пазы на хвостовой части входят шарики, которые упираются в кольцо
  4. Шарики фиксируют насадку в патроне, а за счет шлицев происходит передача крутящего момента от вала на бур

Когда перфоратор работает в режиме удара или сверления с ударом, то толчки от бойка редуктора инструмента передаются на пятку хвостовой части насадки. Изобретена такая система фиксации была инженерами компании Bosch, и применяется по сегодняшний день. Известны и другие модификации патронов для перфораторов, например, sds-top, sds-quick, однако они не получили такой популярности, как sds+ и sds max, применяющиеся на 90% современных перфораторов.

патрон на перфоратор

Какие виды патронов для перфораторов бывают

Разрабатывались разные виды патронов для перфораторов, однако получили популярность только два типа, которые называются SDS plus и SDS max. Причиной их популярности стал надежный механизм, который в дополнение ко всему, еще имеет простую конструкцию, поэтому с ремонтом патрона перфоратора сможет справиться даже новичок. Однако есть такие ситуации, когда механизм полностью изнашивается, и тогда восстановить работоспособность инструмента поможет только замена исполнительного органа. Если понадобится, то купить патроны для перфораторов в Украине с доставкой можно в интернет магазине «Цилиндр».

Далее выясним, что представляет собой патрон для перфоратора типа sds plus и sds max. Какие отличительные особенности они имеют, и на каких инструментах применяются.

  • SDS-plus — были разработаны специально для инструментов бытового предназначения. Это маломощные агрегаты до 1,2-1,5 кВт, имеющие небольшой вес до 4-5 кг. Устройства такого типа предназначены для подключения насадок, имеющих хвостовики длиной 40 мм и толщиной 10 мм. Кроме того, в конструкции хвостовиков имеются пазы, количество которых 4 штуки. Буры с такими типами хвостовиков выпускаются в диапазоне диаметров от 4 до 26 мм. Однако если необходимо проделать отверстие в бетоне диаметром от 4 до 12 мм, то с этим хорошо справляются ударные дрели. Оснастка такого типа присутствует на перфораторах не только бытового, но и полупрофессионального типа, которые предназначены не только для домашнего применения, но и с целью проведения строительных и ремонтных работ
  • SDS-max — отличаются от предыдущей оснастки такими показателями, как длина хвостовика 9 см, толщина 20 мм, а также наличие пазов — 5 штук. Причем в конструкции таких устройств используются не стопорные шарики, а ролики. Также механизм фиксации предусматривает не 2 шлица, а три, что обеспечивает более точную центровку насадок. Устанавливаются такие патроны в перфораторах профессионального типа, к которым относятся все бочковые агрегаты. В оснастку такого типа можно установить насадку бур диаметром до 60 мм

виды хвостовиков на насадках для перфораторов

Это интересно! Патроны типов SDS-plus и SDS-max можно приобрести в интернет магазине Цилиндр по ценам от производителя. При этом вам не понадобится переплачивать за наценку товара, как в других магазинах.

Такие виды патронов применяются на 90% перфораторов, потому с выбором насадок не возникает проблем. Если у вас оснастка типа SDS max, но при этом имеется бур под sds+, то из этой ситуации поможет выйти специальный переходник, который также можно купить в Цилиндре.

Другие виды устройств не прижились, так как они менее эффективны в эксплуатации, имеют сложную конструкцию, а также низкий ресурс работы. Чтобы купить насадки для своего перфоратора правильно, необходимо уточнить тип патрона. Эта информация также понадобится в случае, когда производится ремонт или замена оснастки. Однако прежде необходимо разобраться, как демонтировать патрон с перфоратора, чтобы его отремонтировать или заменить.

Как снимаются патроны с перфораторов для замены

О том, как разобрать патрон перфоратора, знают далеко не многие, так как такая необходимость возникает не часто. Многие считают, что этот процесс достаточно трудный, поэтому доверяют его реализацию специалистам. Однако ничего сложно в том, чтобы снять патрон с перфоратора, нет, и в этом вы сможете убедиться на собственном примере.

Для того чтобы снять патрон с перфоратора, понадобится проделать следующие манипуляции:

  1. Из инструментов при проведении работ понадобится только отвертка. Для начала надо защитную накладку, расположенную сверху или на торце оснасткиразборка патрона на перфораторе
  2. Сразу под этой накладкой располагается защитное колечко с шайбой. Чтобы демонтировать шайбу, понадобится отверткой сместить кольцо при помощи отверткипроцесс ремонта патрона перфоратора
  3. Отверткой поддевается второе кольцо, при помощи которого фиксируется кожух патрона. После извлечения кольца, кожух можно снятькак разобрать патрон перфоратора
  4. Теперь можно разобрать механизм оснастки, что реализуется с соблюдением следующей последовательности действий: сначала вниз необходимо сдвинуть шайбу с пружиной, а затем снимается шарик из паза, поддев его отверткой. В завершении остается прижать пружину и демонтировать ее совместно с шайбой

демонтаж патрона перфоратораНа этом процесс разборки патрона можно считать оконченным. Если нужно заменить патрон на перфораторе, тогда необходимо извлечь оставшуюся часть втулки. Вместо нее на посадочное место ставится новый прибор. Чтобы снять втулку, нужно выкрутить винт, которым она крепится. После того втулку необходимо зажать в тисках, и выкрутить ее с резьбового соединения со шпинделем.

Установка нового патрона на перфоратор выполняется в порядке обратном снятию. Сначала надо закрутить втулку на шпиндель, а затем прикрутить фиксирующий винт. Если же причиной разборки устройства является необходимость его смазки или замены каких-либо деталей, тогда после выполнения соответствующий манипуляций, нужно собрать все в порядке обратном снятию.

Многие думают, о том как поменять патрон на перфораторе, однако для начала необходимо приобрести новый механизм, и только после того приступать к разборке. Если соблюдать соответствующий порядок действий, то итог замены будет успешным, и инструмент прослужит очень долго.

порядок сборки патрона перфоратора

Это интересно! Не забывайте о том, что перед установкой бура или других насадок в патрон перфоратора, их обязательно необходимо смазывать соответствующими веществами. Для таких целей выпускаются специальные смазки для буров, но если смазка закончилась, то можно использовать литол или солидол.

Как вставляется в патрон перфоратора обычное сверло и зачем это нужно

В патрон перфоратора установить насадку для дрели невозможно. В оснастке дрели можно зажать насадку от перфоратора, однако такая работа будет не эффективной. Возможно, вы еще не знали, но на эффективность проведения работ влияет такой показатель, как прямолинейность движения бура. Если в патроне перфоратора бур центрируется за счет специальной конструкции шлицов, то в дрели зажим обеспечивается за счет сжимания губок. Эти губки предназначены на сжимание только цилиндрических хвостовиков. Если поставить бур в дрель, то при его вращении можно заменить, что оно вращается с большим отклонением от оси.

патрон цанговый на перфоратор

Это отклонение негативно влияет на процесс выполнения работ, поэтому применять бур от перфоратора в конструкции дрели не рекомендуется. В патроне рассматриваемого инструмента можно закрепить сверло, и обычно возникает такая потребность достаточно часто. Это может быть необходимость сверления отверстий в дереве или металле, поэтому как закрепить сверло в перфораторе, разберемся далее.

Чтобы установить сверло в перфоратор, понадобится купить специальный переходник или адаптер. Выбрать их можно в интернет магазине Цилиндр. Адаптер состоит из двух частей:

  1. Хвостовик для закрепления в перфораторе
  2. Резьбовая часть — на нее закручивается цанговый патрон от дрели

Получаем готовую оснастку, что позволит применять сверла от дрелей на перфораторе. Как видно, все достаточно просто, и цена на такой переходник не высокая. Если дрели нет или нет желания снимать с нее оснастку, то можно вместе с переходником приобрести новый цанговый патрон. Это позволит при возникновении необходимости, всегда иметь возможность быстро закрепить в патроне перфоратора насадки для дрелей.

переходник на перфоратор для цангового патрона

Какие типы патронов применяются на перфораторах

Кроме патронов типа SDS, в конструкции перфораторов могут применяться цанговые и быстрозажимные устройства. Устанавливаются такие типы оснастки преимущественно с той целью, когда перфоратор используется в качестве дрели. Рассмотрим особенности таковых патронов:

  1. Ключевой тип — их еще также называют зубчатыми и кулачковыми. Для зажима насадки понадобится специальный ключ со шлицами. Это аналогичный тип оснастки, которые применяются на дрели, только оснащенный механизмом крепления под перфоратор. Недостаток такой оснастки в том, что для закрепления насадки необходимо затратить много времени. Преимущество в том, что насадка держится достаточно надежно, что обеспечивается за счет применения специальных кулачков. На перфораторах применяются в редких случаях, только когда инструмент используется чаще для выполнения сверлильных работцанговый патрон для перфоратора
  2. Быстрозажимные или БЗП — это устройства, которые применяются на шуруповертах. Принцип работы их аналогичен, как и на ключевых устройствах, только фиксация насадки осуществляется не ключом, а за счет ручного усилия. Быстрозажимные устройства бывают одномуфтовыми и двухмуфтовыми. Разница лишь в том, что двухмуфтовые более надежно фиксируют насадку. Кроме того, двухмуфтовый БЗП фиксирует насадку путем удерживания нижней муфты одной рукой, а второй рукой вращается верхняя муфта. Применяются в случае, когда перфоратор используется в качестве шуруповерта, когда необходимо завинтить саморезы или вывинтить ихбыстрозажимной патрон для перфоратора

Для работы в ударном режиме такие патроны не подходят. Ведь при включении ударного режима по пятке насадки будут совершаться удары бойка, потому надежность фиксации будет снижаться, а также ускорится выход из строя цангового механизма.

В итоге стоит отметить, что на перфораторах для работы в ударном режиме рекомендуется применять патроны типа SDS, которые доказали свою эффективность, надежность и ремонтопригодность.

Где купить патроны для перфораторов

Конструктивно патроны на разных моделях перфораторов внешне отличаются, однако внутри они имеют одинаковые механизмы. При покупке патронов, рекомендуется обращать внимание на модели перфораторов, для которых он предназначен. Это упростит процесс их установки при проведении замены.

Если возникла необходимость замены устройства на перфораторе, тогда купить необходимые комплектующие можно в Цилиндре. В онлайн магазине есть не только разные модели электроинструментов, но еще и вся необходимая оснастка для них. В частности, к ним относятся комплектующие, запчасти и разные виды насадок, с которыми расширить функционал инструмента можно в несколько раз.

В Цилиндре действуют бонусные предложения, от которых вы не сможете отказаться. Кроме того, в нашем магазине не только легко покупать, но еще и можно получать доход при этом. Если у вас сломался патрон для перфоратора, то для его приобретения не понадобится выходить из дома, так как разные модели оснастки имеется в интернет магазине «Цилиндр».

Как снять патрон с перфоратора видео?

Для чего бывают нужны знания, как разобрать патрон перфоратора? В том случае, если довольно дорогостоящий инструмент поломается, не проще ли его просто отнести в ремонтную мастерскую? Однако обращаться туда, как показывает практика, стремится далеко не каждый пользователь (то ли, порой, из-за нехватки времени, то ли из-за неимения достаточного количества дополнительных средств, ведь ремонт иногда может стоить довольно дорого и вылиться в цену, за которую можно купить половинку нового инструментария).

Поэтому, некоторые и предпочитают разборку осуществлять самостоятельно, своими руками. Ведь понятно, что если устройство вдруг перестает работать по ряду причин, то самым предсказуемым решением будет его разобрать и устранить проблему.

Как разобрать патрон перфоратора так, чтобы затем во вновь собранном виде инструмент продолжил свое функционирование после устранения найденной поломки? Но не обязательно это делать только в тех случаях, когда неприятность уже произошла. Еще знать, как вещь, такая как перфоратор, разбирается, нужно и для проведения профилактики и смазки. Так что, по любому, знания могут пригодиться практически каждому, у кого в хозяйстве находится подобный прибор.

Снимаем патрон

Сперва следует определить его конструкцию, а они, кстати, бывают разные. Кулачковый – различные буры вставляются и заменяются при помощи специального ключа. В цанговом – достаточно лишь провернуть деталь, а ключи для этих целей не потребуется. В быстрозажимном (одно- или двух- гильзовом) – другая конструкция. В общем, на различных устройствах сверла могут быть закреплены по-разному, и данный фактор тоже следует учесть.

Многие новички зачастую спрашивают: зачем надо такое количество видов?

Все дело в том, что сами инструменты бывают с большой или малой мощностью. И если устройство достаточно мощно, то необходимо всерьез задуматься о надежности креплений для сверл и насадок, иначе трагедии не избежать!

В некоторых случаях деталь снимается довольно легко, а в некоторых – придется повозиться. Изучаем крепления самого патрона. Деталь обычно удерживается в рабочем положении при помощи шпинделя или же – стержней винтовых (редко наблюдаем более цепкую фиксацию, в зависимости от фирмы-производителя, и тогда потребуются новые приложенные усилия).

Но в самом распространенном своем варианте патрон можно снять при помощи трех несложных инструментов: отверткой, ключом и небольшим молотком.

Устройство патрона перфоратора – что прячут производители?

Нужно молоточком постукивать по голове винта, слегка ослабив фиксирование. Затем – скрутить винт, действуя при помощи отвертки. Зажать патрон в тисках или ключе и прокрутить шпиндель.

Изучаем детали

Не станем рассматривать более редкие и старые модели. Сегодня многие современные перфораторы – достаточно универсальны и незаменимы в выполнении некоторых работ при ремонте и строительстве. Соответственно, для такого инструмента существует множество насадок и переходников в соответствии с поставленными задачами. А основой конструкции все же является патрон.

Кстати, профессионалы советуют держать под рукой сменный патрон на запас: при достаточных сильных нагрузках единственный может поломаться, а у вас не будет, чем его сменить. Специалисты отмечают, что для разного труда необходимо использовать различные по действию патроны: с ключом (для габаритных буров), быстрозажимный (для быстрой смены переходников и сверл во время исполнения работ).

Очень важно: если ранее сверло крепилось на подвижных кулачках, то сегодня прогресс уже давно ушел вперед – в SDS патроне, к примеру, бур удерживается при помощи направляющих клиньев и специальных стопорных шаров (обычно, по 2 или 3). Такой тип крепления выглядит и быстрым и, главное, очень надежным.

Значительно упрощается и замена насадок. Достаточно лишь вставить выбранную в гнездо, надавить до щелчка.

Как осуществить разборку своими руками

Наиболее распространенными в нынешнее время устройствами являются модели некоторых известных брендов. Мы расскажем, как выполнить разборку перфораторного патрона на примере Bosh.

  • Отодвигаем часть из пластика и снимаем уплотнитель из резины.
  • Используя отвертку, поддеваем кольцо для фиксации. Далее – аналогичную шайбу. Действовать нужно как можно аккуратней, без резких движений, при которых возможен срыв и отскок этих небольших деталей.
  • За шайбой находится еще одно кольцо. Его необходимо поворачивать и тоже снять, поддевая, к примеру, отверткой.
  • За пластиком будет зажим SDS, который состоит из пружинки, шара и шайбы. Вынимаем шар, после – поддеваем шайбу и вытаскиваем пружину.

Надо сказать, что патрон обычно разбирается с различными задачами, среди которых произведение ремонтов или замена вышедших из строя деталей, очищение, смазывание частей. А патроны от современных перфораторов других моделей (к примеру, Makita) разбираются приблизительно с той же последовательностью, что и Bosh. Иногда встречаются, правда, нюансы конструкций, но это бывает довольно редко.

Сборка патрона и его замена

После проведения запланированных работ по ремонту, восстановлению или профилактике, патрон требуется правильно собрать. Сделать это будет достаточно просто, следуя предыдущим инструкциям, выполненным в обратном порядке: начиная с последнего этапа и заканчивая первым.

Как уже было указано, при выборе запасного патрона помните, что не любой подходит на каждую основу. Это обстоятельство следует учитывать, подбирая деталь той же фирмы, что и все остальное, или хотя бы соблюдая основные параметры патрона.

При установке нового нужно выполнить несколько этапов: навернуть деталь на дрель до упора, вставить в гнездо фиксирующий винт, закрутить его отверткой до самого упора. После – проверяем, как закреплены детали, и можно приступать к выполнению ремонтных работ при помощи этого необходимого инструмента.

Итоги: В общем, как видите, ничего сложного, если знать, как разобрать патрон перфоратора или его заменить. Справиться с поставленными задачами может любой человек, который умеет с этим инструментом достаточно хорошо управляться. Следует не забывать и о том, что при частых сменах сверл или насадок вам лучше купить быстрозажимный патрон, а если применяете большого размера сверла – ключевой. А желательно будет, в идеале, иметь различные патроны, подходящие для вашего перфоратора (особенно, если инструмент используем часто). Именно в этих целях научиться снимать и разбирать патроны – насущно необходимая задача.

Разбираем патрон перфоратора или меняем его на новый?

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

  • SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
  • SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
  • SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
  • SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
  • SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
  • SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

  1. Снимите резиновый наконечник с торца.
  2. Подцепив отверткой, удалите первое стопорное кольцо.
  3. Потяните пластиковый кожух муфты вниз (как для смены бура).
  4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
  5. Снимите кожух муфты.
  6. Выньте пружину, стопорные пластины и шарики.
  7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник. Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

  • Износ корпуса, стопорных пластин или шариков.
  • Ослабевание или поломка пружины фиксатора.
  • Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином. Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Ремонт или замена

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

  1. При износе шариков.
  2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Устройство патрона перфоратора – ремонтируем и заменяем + Видео

Устройство патрона перфоратора при выборе этого инструмента должно вас интересовать в первую очередь. От этого зависит, какими насадками вы сможете пользоваться в будущем, как легко сможете их менять и как быстро отремонтируете инструмент в случае необходимости.

Устройство патрона перфоратора – что скрывается внутри?

История эволюции патрона для перфоратора берет свое начало еще в 30-х годах прошлого века, когда известным производителем техники Bosch был разработан и поставлен на поток первый перфоратор. Совокупность вращательного момента и импульсного долбления предсказуемо пришлась по вкусу потребителям, и с тех пор инструмент не сходит с прилавков. Однако первое время потребители были вынуждены мириться с определенными недостатками.

В частности, слабым звеном был патрон, поскольку ударное сверление оказывало на эту делать разрушительное влияние. Производители пошли путем упрощения – чем проще устройсто патрона перфоратора, тем крепче будет деталь. На сегодняшний день на перфораторах вы можете найти три типа патронов, которые в свою очередь разделяются на подтипы.

  • Патрон ключевой (зубчатый, кулачковый) – насадка зажимается с помощью специального ключа, который сводит и разводит «пальчики» внутри патрона, зажимающие стержень. Достоинством такого патрона является высокая надежность крепления. Но на смену насадки нужно тратить гораздо больше времени, чем при использовании других типов.На фото - ключевой патрон для перфоратора, drel.zp.uaНа фото - ключевой патрон для перфоратора, drel.zp.ua
  • Патрон быстрозажимной (БЗП) – зажатие насадки происходит с помощью усилия одних лишь рук. Существует два подтипа таких устройств – двухмуфтовые и одномуфтовые. В первом случае одной рукой задняя муфта удерживается, а второй откручивается передняя муфта. В одномуфтовом патроне все еще проще – достаточно усилия одной руки. Однако он применим лишь к дрелям с автоматической блокировкой вала.Фото быстрозажимного патрона для перфоратора, shuruping.ruФото быстрозажимного патрона для перфоратора, shuruping.ru

Steck, Dreh, Sitzt – вставь, поверни, закреплено!

В 80-х годах компания Bosch в очередной раз доказала – все гениальное просто! Ее инженеры представили на всеобщий суд концептуально новый механизм крепления, сегодня известный всем под аббревиатурой SDS. Расшифровывается она совершенно просто – «steck, dreh, sitzt», что в переводе с немецкого на русский обозначает «вставь, поверни, закреплено». Не удивительно, что на сегодняшний день практически 90 % перфораторов оборудованы именно этим типом патрона. Его еще также называют быстрозажимным, поэтому многие пользователи путают его с изделиями, которые зажимают насадки с помощью вращения муфт – в SDS патрон нужно лишь придерживать!

На фото - SDS-патрон для перфоратора, bakaut.bizНа фото - SDS-патрон для перфоратора, bakaut.biz

О конструкции и принципе действия SDS-системы вам расскажут сами буры, вернее, конструктивное строение их хвостовиков. На них вы обнаружите четыре паза, два из которых – открытые с торца, а два – закрытые. Роль открытых – быть направляющими для вставки насадок, а закрытые выемки фиксируют инструмент, для чего в патроне предусмотрены специальные шарики. Вставив сверло по направляющим, его нужно слегка провернуть, чтобы шарики попали в закрытые пазы, на этом процесс закрепления насадки закончен.

Фото SDS-патрона для перфоратора Bosch, vodospad.net.uaФото SDS-патрона для перфоратора Bosch, vodospad.net.ua

Для более легкого вхождения сверла внутрь крепежа рекомендуется его немного смазать. Следует учесть, что при таком способе крепления у насадки возникает небольшое радиальное биение, которое проявляется на холостом ходу. Но на точность высверливания отверстия это не влияет. Однако такое свободное хождение насадки внутри крепежа отделяет патрон от ударного воздействия, которому подвержены сами буры или сверла.

SDS-патроны – типы и применение

В свою очередь SDS-крепежи делятся на пять разных типов, которые друг от друга отличаются разными диаметрами посадочных стержней. Помимо насадок SDS, существуют еще SDS-plus и SDS-max. Промежуточные варианты – SDS-top и SDS-quick. Самым распространенным типом является SDS-plus, который предназначен для буровых насадок с диаметром хвостовика 10 мм. Хвостовик входит в крепеж на 40 мм, после чего начинается рабочая зона, диаметр которой может быть от 4 мм до 26 мм.

Максимальная допустимая длина зубила для перфоратора с типом хвостовика SDS-plus – 1 м. Наиболее распространенные диаметры насадок представлены в рамках от 6 мм до 12 мм. Такой тип крепежа представлен на перфораторах легкой и средней категории, которые пользуются высоким спросом в быту и продаются ежегодно миллионами экземпляров. Для справки, в легкой категории находятся инструменты весом до 3 кг, тогда как в средней – от 3 кг до 5 кг, не считая веса насадок. Рассчитаны они на ударную нагрузку до 5 Дж. Профессиональные тяжелые перфораторы от 5 кг могут выдать силу удара до 30 Дж! Соответственно, и производительность профессиональных агрегатов в разы выше.

На фото - патрон для перфоратора SDS plus, vodospad.net.uaНа фото - патрон для перфоратора SDS plus, vodospad.net.ua

Удержать насадку в таком случае сможет только крепеж типа SDS-max. Отличается он большим диаметром хвостовика – 18 мм, а также наличием еще одного направляющего паза. Соответственно, и диаметр рабочей части насадки увеличивается до 60 мм. Такую строительную технику покупать следует только в том случае, если вы планируете использовать ее постоянно. Правда, приготовьтесь к тому, что стоимость агрегата существенно уменьшит объем вашего кошелька, однако такие затраты себя окупят – перфоратор отработает очень долго и качественно. Приобретать лучше проверенные бренды.

Фото патрона для перфоратора SDS max, sbm-shop.ruФото патрона для перфоратора SDS max, sbm-shop.ru

Разбираем и собираем патрон для перфоратора

Время от времени детали перфоратора следует осматривать и чистить – это позволяет избежать более существенных неполадок и упрощает работу. Иногда необходимо даже провести небольшой ремонт, например, заменить пружину. Все эти операции способен выполнить каждый человек, даже не сведущий особо в технике. В основном SDS-патроны по своей конструкции не очень отличаются даже у разных производителей.

На фото - устройство SDS патрона для перфоратора, robotun.com.uaНа фото - устройство SDS патрона для перфоратора, robotun.com.ua

Для примера рассмотрим процесс разборки патрона от перфоратора Bosch, ведь именно она в свое время изобрела такой способ крепления.

Для начала нужно отодвинуть пластиковую часть и снять резиновый уплотнитель. Фиксирующее кольцо аккуратно снимается отверткой, после чего снимается фиксирующая шайба. За шайбой «упрятано» второе кольцо, которое также снимается с помощью отвертки. Затем следует непосредственно механизм SDS, который состоит из шайбы, шарика и пружины. Сначала нужно вынуть шарик, затем шайбу и пружину. Вполне логично, что для сборки патрона все действия необходимо повторить в обратном порядке, предварительно очистив детали от пыли и смазав их маслом.

Фото схемы разборки перфоратора, toolsrepair.ruФото схемы разборки перфоратора, toolsrepair.ru

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

На фото - переходник для патрона перфоратора, pixel-shop.com.uaНа фото - переходник для патрона перфоратора, pixel-shop.com.ua

Буры для перфораторов обычно продаются сразу упаковками – дело в том, что они практически не подлежат ремонту. Наибольшим спросом пользуются насадки-буры, которые во многом похожи на сверло для дрели, хотя, если присмотреться, вы заметите существенную разницу в заточке режущей кромки и строении спирали. Кстати, чем больше спираль закручена, тем лучше произойдет отвод отходов, тем быстрее удастся засверлить отверстие. Однако высокой прочностью такие буры похвастаться не могут. Чем меньше закручена спираль – тем выше прочность!

Фото различных буров для перфоратора, master61.ruФото различных буров для перфоратора, master61.ru
