схема. Питание шуруповерта от сети 220В

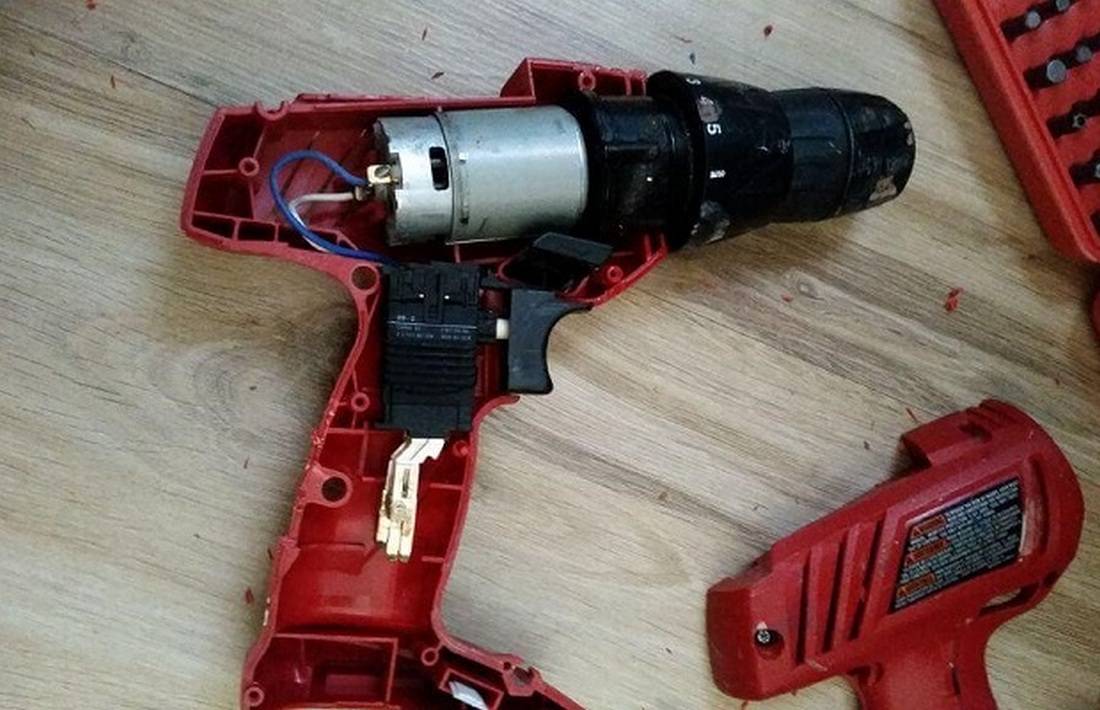

Устройство шуруповерта

Этот механизм состоит из следующих частей:

1. Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
2. Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
3. Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
4. Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
5. Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

• приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
• купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
• переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт и когда возникает такая необходимость?

Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки.

Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

• используя зарядку от ноутбука;
• используя блок питания от ПК;
• используя автомобильный аккумулятор;
• используя блок питания от галогеновых ламп;
• используя китайскую плату блока питания на 24V.

Основа для переделки

Цена готовых блоков питания в интернет-магазинах или обычных отделах техники очень высока. Смысла покупать их за такую сумму нет, но у этой проблемы есть более выгодное решение.

Важно! Пригодится блок питания от компьютера – такие изделия очень мощные и есть практически у всех. Зачастую они валяются без дела.

Покупка устройства тоже не разорит кошелек, ведь бывшую в употреблении вещь на 300-500 Вт можно купить очень дешево. Важно, чтобы блок был рабочим, а его внешний вид не имеет значения.

В чем плюсы переделки

Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Вторым минусом считается ограниченное число циклов перезарядки. При этом чем дешевле аккумуляторный блок (АКБ), тем быстрее исчерпывается его эксплуатационный ресурс. Приобретение нового аккумулятора по цене практически сопоставимо с покупкой целого электроинструмента. Также не имеет смысла покупать новую батарею взамен старой, если сам шуруповерт аккумуляторного типа устарел и применяется достаточно редко. Практичнее будет приспособить электроинструмент под питание от сети 220 V.

Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:

• отпадет необходимость выполнения периодической зарядки;
• не будет падать мощность электроинструмента (крутящий момент) во время работы;
• не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.

Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.

Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.

Следует учитывать, что шнур от внешнего блока питания к электроинструменту должен быть, согласно закону Ома, большего сечения, чем непосредственно от сети 220в.

Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:

• отвертки с разными наконечниками;
• отвертки с разными наконечниками;
• плоскогубцы;
• кусачки;
• паяльник с набором для пайки;
• изоляционная лента;
• проводки на перемычки, взятые, например, с многожильного кабеля;
• мультиметр;
• нож.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Важно! Ток, который требуется шуруповерту для работы, зависит от нагрузки. На холостом ходу ток минимален и значительно увеличивается при пуске или при затягивании шурупа.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания.

Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

• светодиодный драйвер;
• электронный трансформатор для питания галогенных ламп низкого напряжения;
• зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО.

Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Не рекомендуется рассматривать варианты использования родного комплектного зарядного устройства или блоков питания для ноутбуков. Такие БП не в состоянии выдать ток, требуемый для нормальной работы инструмента.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

Источники питания 24 и 12 Вольт. При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Компьютерный блок типа «АТ» запитает шуруповёртВ этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

1. Обрезать ненужные провода, оставив жёлтый и чёрный.
2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Самодельный блок питания

Самодельный блок питания шуруповерта, подключаемый к сети 220 вольт, будет состоять из элемента питания на входе диодного моста, выпрямителя и конденсаторного фильтра.

Потребуется трансформатор, мощность которого — от 160 Вт и больше. Напряжение на второй обмотке должно быть от 20 до 24 В, сила тока — больше 15 А. Диодный мост состоит из диодов, соответствующих силе тока на вторичной обмотке. На выходе выпрямителя следует смонтировать конденсатор, его емкость будет от 2000 мкФ, напряжение — от 25 В и больше. Все вышеуказанное крепится на гетинаксовую плату, ее следует закрепить в корпусе старого аккумулятора, из которого вынуты все ненужные элементы.

Вариант такой переделки можно выбрать, когда имеется достаточный набор знаний и опыт работы с деталями. Перед тем как приступить, лучше изучить дополнительные теоретические материалы, найти нужные детали и посмотреть, как они встанут в имеющийся корпус.

Такой блок питания рационально будет поместить в корпус родной аккумуляторной батареи от шуруповерта. Нужно будет посмотреть, чтобы он не был герметичным, потому что в работе не следует допускать перегрева питающих элементов.

Какой мощности понадобится БП

Людям, которые решили узнать, как сделать шуруповерт от сети, придется разобраться с необходимой мощностью блока питания.

Импульсный

Для подключения инструмента к сети часто пользуются импульсным БП. Рассчитать его мощность достаточно просто. Чаще всего аккумуляторные модели работают на батареях с напряжением 12 В. Исходя из этого, получается, что во время работы устройство потребляет не менее 120 ватт.

Рекомендуется выбирать БП с запасом мощности около 20-30%. Таким образом шуруповерт сможет нормально работать даже при максимальных нагрузках.

Трансформаторный

Поскольку рабочее напряжение большинства шуруповертов составляет 12 В, выбрать трансформаторный источник питания достаточно легко. Запитать электрический инструмент можно при помощи любой модели мощностью около 200-300 Вт.

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

• любой подходящий по характеристикам и размеру БП;
• китайский БП на 24 В;
• самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

• выпаять постоянный резистор;
• выставить по прибору сопротивление подстроечного резистора 2300 Ом;
• подстроечный резистор впаять на место постоянного;
• при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см. Отрезать зажимы и зачистить провода
3. Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.Согнуть провода крючком для подсоединения к клеммам
4. Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
5. Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Инверторный сварочный аппарат

Запитать шуруповерт можно и через инверторный сварочный аппарат. Установка вторичной катушки трансформатора прибавит напряжения, которого станет таким образом достаточно для обеспечения работоспособности мотора шуруповерта. Сначала нужно будет замерить на выходе сварочника параметры тока и напряжения, затем сверить эти показатели с теми, которые указаны для шуруповерта.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

• низкая цена;
• хранятся в разряженном состоянии.

Недостатки:

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

Недостатки:

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

• высокая цена;
• потеря ёмкости через три года после изготовления.

Профилактика неисправностей

Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента.

Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

Зарядное устройство MAKITA 193864-0, 7.2V-14,4V Ni-Cd, Ni-Mh зеленый Цена: 1750 P

Зарядное устройство для инструмента MILWAUKEE 7.2V-24V Ni-Cd, Ni-Mh черный Цена: 3530 P

Зарядное устройство для инструмента BOSCH 7.2V-24V Ni-Cd, Ni-Mhчерный Цена: 3570 P

Зарядное устройство для инструмента DEWALT 7.2V-18V Ni-Cd, Ni-Mh черный Цена: 3570 P



Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о т …

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му…

Техника безопасности

Место для работы при переделке устройства должно быть достаточно освещенным. Наиболее эффективны лампы дневного освещения или светодиодные одновременно с дневным светом, падающим из окна слева. Блики или прямое попадание света в глаза нужно исключить.

Чтобы избежать удара электрическим током, лучше беречься от контакта с заземленными предметами, это батареи отопления, газовые плиты. Рабочий стол, стул, пол не должны иметь токопроводящих поверхностей.

При работе с радиодеталями нужно проверять отсутствие на них напряжения, для этого подойдет индикаторная отвертка. После отключения от электропитания нужно снять заряд с конденсаторов цепей. Заряд снимать, например, вольтметром.

Подключение оборудования производить только после проверки прочности соединений. Проверять лучше не только визуально, но и механически.

Электророзетка должна крепиться прочно, не болтаться, не иметь вытащенных наружу проводов. Иногда для подключения к сети 220 используют удлинитель, лучше чтобы это был сетевой фильтр с предохранителем и выключателем.

Рабочее место должно быть проветриваемым или снабжено вытяжкой.

[spoiler title=»Источники»]

• https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html
• https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy
• https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/
• https://kraska.guru/instrumenty/elektro/kak-perevesti-akkumulyatornyj-shurupovert-na-pitanie-ot-seti.html
• https://tehnika.expert/dlya-remonta/shurupovert/peredelka-akkumuljatornogo-na-setevoj.html
• https://tool-and-tools.ru/dreli-i-shurupoverty/peredelyvaem-shurupovert-na-setevoj.html
• https://100uslug.com/kak-sdelat-shurupovyort-napryamuyu-ot-zaryadki/
• https://CleverDIY.ru/kak-sdelat-shurupovert-ot-seti-svoimi-rukami
• https://DomZastroika. ru/instrumenty/kak-peredelat-akkumuljatornyj-shurupovert.html
• https://intehstroy-spb.ru/elektroinstrument/peredelka-shurupoverta-na-pitanie-ot-seti.html
• https://my-class.ru/kak-podklyuchit-shurupovert-napryamuyu-k-yego-zaryadnomu-ustroystvu/
• https://morflot.su/podkljuchenie-shurupoverta-k-zarjadnomu-ustrojstvu/
• https://m-strana.ru/articles/peredelka-shurupoverta-na-pitanie-ot-seti/
• https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/

[/spoiler]

питание от сети 220 вольт, переделка своими руками

Продлить жизнь аккумуляторному шуруповерту можно, если переделать его на сетевой

Те, кто хотя бы однажды пользовался аккумуляторным шуруповертом, не могли не оценить его удобство. Не путаясь в проводах, в любой момент вы можете проникнуть прибором в труднодоступные ниши, привезти его на дачу, или вынести на улицу и подлатать детскую площадку. Но все преимущества такого прибора хороши, пока не разрядился аккумулятор.

Содержание материала:

• 1 Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт
• 2 Зачем нужно переделывать шуруповерт с питанием от сети
• 3 Переделка шуруповерта на сетевой с помощью зарядки от ноутбука
• 4 Удобный шуруповерт от сети: особенности использования

Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к приборам, которые мы очень часто используем в быту. На производстве он также незаменим. Этот прибор подходит для выполнения различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Шуруповерт с аккумуляторным приводом обладает компактностью и мобильностью. Но не все рады этим преимуществам, потому, что у прибора быстро садится аккумулятор, и приходится прерывать работы на половине пути. Поэтому, многих владельцев данного инструмента интересует вопрос, как можно переделать шуруповерт с аккумулятором на сетевой.

Для того чтобы переделать аккумуляторное устройство на сетевой шуруповерт, необходимо заранее подготовить материалы и инструменты для работы

Причиной данного решения становится еще и тот факт, что при долгом неиспользовании прибора происходит самостоятельная его разрядка аккумулятора, которая приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедшую из строя батарею невозможно, а приобрести новую не всегда предоставляется возможным. Нередко комплектующие детали можно приобрести только у официальных представителей фирмы-производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому, некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

• Зарядное устройство от этого шуруповерта;
• Его родной аккумулятор;
• Мягкий многожильный электрический кабель;
• Паяльник и припой;
• Изоляционная лента;
• Кислота.

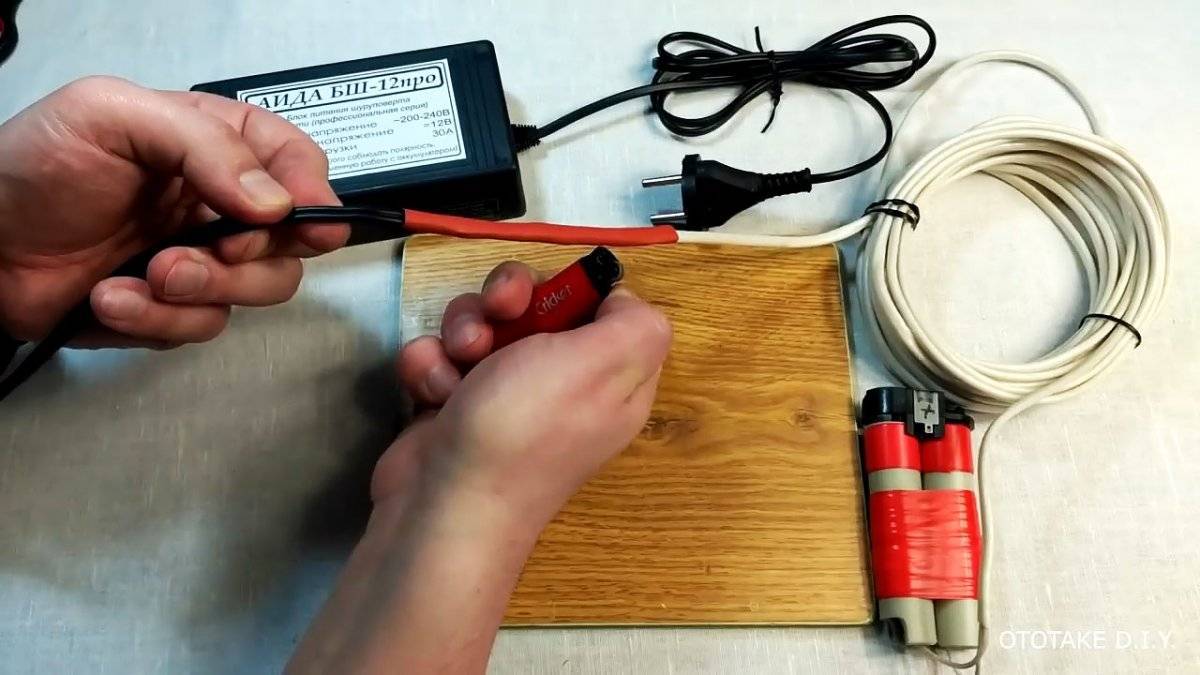

Для начала, к клеммам зарядного устройства нужно припаять отставшие концы кабеля. Нужно знать, что медные провода кабеля с латунными контактами можно спаять лишь после того, как обработать их кислотой. Специалисты рекомендуют использовать специальный припой, но иногда используются и самые простые способы в виде обработки кислотой.

Зачем нужно переделывать шуруповерт с питанием от сети

Для того, чтобы вы без лишних проводов, в любой момент могли воспользоваться шуруповертом даже в наиболее труднодоступных местах, переделывают мобильный шуруповерт на сетевой.

Произвести такую процедуру не так уж и сложно, как это кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых комплектующих, выполнение этого процесса потребуется немного времени.

Переделать аккумуляторный шуруповерт сложно, поэтому можно обратиться за помощью к мастеру

Способы переделки аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них – запитка зарядки от ноутбука практически не требует знаний и умений. Для монтажа компьютерного устройства питания, вам нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский адаптер вы должны уметь обращаться с измерительным прибором. Кроме этого, существует еще несколько методов переделки аккумуляторного шуруповерта напрямую в сетевой.

А именно:

• Используя вместо аккумулятора устройство питания от персонального компьютера;
• Дав новую жизнь автомобильному аккумулятору;

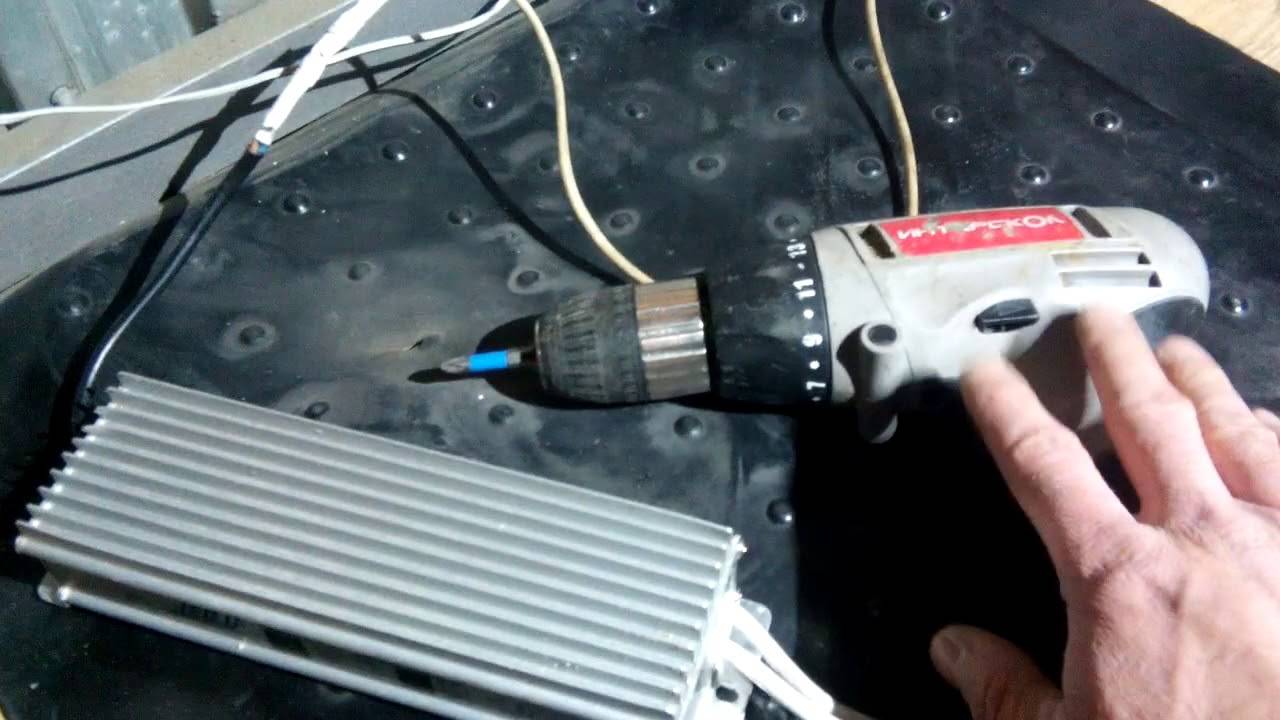

• Применив, как источник, блок питания от галогеновых ламп;
• Выполнив подключение китайской платы блока питания объемом 24V.

Для башковитых умельцев произвести подобные манипуляции не составляет труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью знающего специалиста.

Переделка шуруповерта на сетевой с помощью зарядки от ноутбука

В случае выхода из строя аккумулятора, бытовой шуруповерт можно перевести на питание от сети методом внесения в его конструкцию некоторых изменений. Это не потребует большого расхода финансов, времени и сил. Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

Схема ваших действий:

1. С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
2. Берем зарядку от ноутбука.
3. Отрезаем разъём и зачищаем провода от изоляции.
4. Припаиваем оголённые провода или приматываем их изолентой.
5. Делаем в корпусе выход для провода.
6. Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Удобный шуруповерт от сети: особенности использования

Отличный помощник в доме это аккумуляторный беспроводный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Те же, у кого работа останавливалась на половине пути, имеют абсолютно другое мнение. Инструмент этот поможет вам всегда и везде, но ровно до того времени, пока аккумулятор не разрядится. К тому же, количество в нем ограничено. В моменты безделья батарея так же может испортиться. Обычно аккумуляторы живут не более трёх лет. Когда это время истекает, его приходится менять или отправить в музей устаревших вещей. Ситуацию можно, если переделать шуруповерт в сетевой. Для этого существует достаточное количество способов.

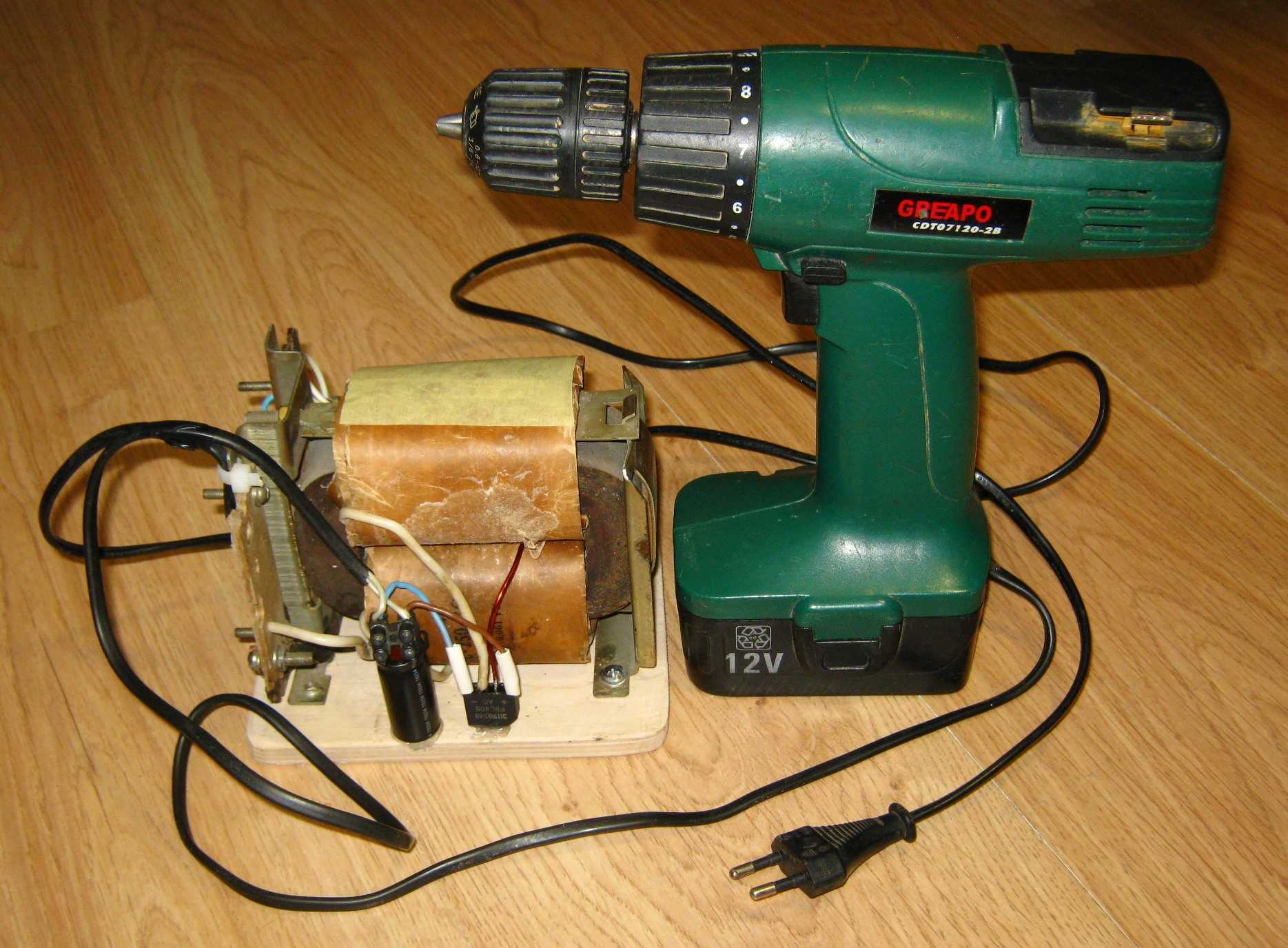

Блок питания устройства обеспечивает функцию изменения переменного тока с напряжением 220в. Стандартные шуруповерты потребляют ток постоянный, с номинальным значением в пределах 9–18В. В связи с этим, присоединение к сети выполняется при условии использования электронного трансформатора. Для этих целей больше всего подходит продукция торговых марок Toshibra и Feron.

Чтобы шуруповерт был удобным и практичным, за ним необходимо тщательно ухаживать

Сетевые трансформаторы этих брендов качественны и надежны в эксплуатации. Кроме того, они достаточно компактные, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят к параметрам, необходимым для стандартного шуруповерта. В их конструкции есть по 2 входных и выходных провода, что позволяет обеспечить питание галогенным лампам и другим видам потребителей электроэнергии, напряжением в 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

• Давайте прибору отдыхать по 5 минут через каждые 20;
• Фиксируйте кабель у локтя рукой чтобы он не мешал сделать работу;
• Очищайте блок питания от пыли;
• Не пользуйтесь большим количеством удлинителей;
• Нельзя использовать прибор без заземления;
• Для высотных работ использовать переделанный прибор запрещается.

Перед каждым началом работы с переделанным прибором убедитесь в его исправности.

Как шуруповерт сделать от сети (видео)

Когда аккумуляторы перестают работать из-за того, что просто отжили свой срок, многие начинают задаваться вопросом, как можно исправить ситуацию, и переделать своими руками свой аккумуляторный старый шуруповерт в сетевой. Ведь отремонтировать батарею с разрушенным элементом уже невозможно, а стоимость нового почти равна покупке нового шуруповерта. Но рачительные и умелые хозяева придумали выход – запитать шуруповерт от сети. Некоторые смогли даже изобрести прибор, работающий одновременно и от сети, и от аккумулятора. Но лучше этого не делать.

Видео сборки

M9 | Видео сборки Bowflex

Bowflex Max Trainer M9.

Представляем новый тренажер Max Trainer M9!

Начните с выбора места, где вы собираетесь установить и использовать ваш Max Trainer.

Для безопасной работы машина должна располагаться на твердой ровной поверхности.

Минимальная рабочая зона должна составлять 24 дюйма по периметру тренажера Max Trainer.

Убедитесь, что выбранное вами место для тренировок имеет достаточный зазор по высоте с учетом роста пользователя и максимальной высоты педалей Max Trainer.

Прежде чем приступить к сборке, внимательно прочитайте руководство по сборке, так как оно содержит важные предупреждения о безопасности и советы по сборке.

Обратите внимание, что в процессе сборки есть некоторые этапы, которые могут потребовать помощи двух человек.

Некоторые компоненты машины могут быть тяжелыми или громоздкими. Пожалуйста, используйте второго человека при сборке этих деталей.

Чтобы получить помощь в сборке, посетите наш веб-сайт или позвоните нам.

Проверьте сборку на наличие полного списка деталей.

Обратите внимание, что для облегчения сборки на некоторые детали нанесены наклейки справа («R») и слева («L»).

Следующие ключи входят в комплект поставки: шестигранный ключ на 4 мм, 5 мм, 6 мм и 8 мм, а также крестообразная отвертка номер два и головка ключа на 13 мм.

Шаг первый. Прикрепление направляющей в сборе.

Рекомендуется, чтобы кто-нибудь помог вам с этим шагом.

Сначала найдите направляющую в сборе, номер детали 17, и прикрепите ее к задней стороне рамы.

Медленно придвиньте направляющую к раме и совместите верхние отверстия, как показано на рисунке.

Прикрепите направляющую в сборе к раме с помощью четырех винтов (часть А), четырех стопорных шайб (часть В) и четырех плоских шайб (часть С).

В этот момент затяните крепеж вручную, так как вам потребуется полностью затянуть крепеж на более позднем этапе.

Затем найдите нижнюю часть рамы в сборе и с помощью прилагаемого двойного накидного ключа на 13 мм освободите раму от транспортировочной пластины, сняв крепежные детали, расположенные с каждой стороны рамы.

Снимите фурнитуру с обеих сторон.

С некоторой помощью поднимите раму и направляющие в сборе и снимите их с транспортировочной пластины. Безопасно установите его на землю.

Первый шаг завершен.

Шаг второй. Установка выравнивателей.

Начните второй шаг с поиска узла стабилизатора, часть 16.

Затем прикрепите четыре выравнивателя, часть 15, к нижней части узла стабилизатора.

Вставьте выравниватели в угол, предусмотренные отверстия, и поверните выравниватели по часовой стрелке, чтобы полностью затянуть.

Повторите этот шаг и полностью прикрепите все четыре выравнивателя.

Второй шаг завершен.

Шаг третий. Крепление рамы и поручня в сборе.

Настоятельно рекомендуется, чтобы кто-нибудь помог вам с этим шагом.

Начните третий шаг, осторожно подняв раму и направляющие в сборе и поместив их поверх стабилизатора в сборе.

Медленно сдвиньте раму в сборе на место, совместив нижние отверстия рамы с верхними отверстиями стабилизирующего узла.

Затем свободно прикрепите раму в сборе, используя четыре винта (часть D) и четыре шайбы (часть E).

Вставьте каждый винт и затяните только вручную.

После того, как все крепежные детали будут затянуты вручную, полностью затяните направляющие, ранее установленные на шаге 1, с помощью прилагаемого шестигранного ключа на 8 мм.

После того, как рельсовое оборудование было полностью затянуто, полностью затяните все винты, которыми основание и направляющий в сборе крепятся к стабилизатору.

Когда все оборудование надежно закреплено, третий шаг завершен.

Шаг четвертый. Установка кожухов стабилизатора.

Начните четвертый шаг, поместив левый кожух стабилизатора, номер детали 12, внизу рядом с передней частью рамы в сборе.

Деталь № 12 — это левый кожух стабилизатора, а деталь № 13 — правый стабилизатор. На детали нанесены правая («R») и левая («L») наклейки для облегчения сборки.

Медленно нажмите и зафиксируйте кожух стабилизатора, как показано на рисунке.

Повторите эти шаги для противоположной стороны и прикрепите кожух стабилизатора, номер детали 13.

Шаг четвертый завершен.

Шаг пятый, установка заднего кожуха.

Начните с пятого шага, прикрепив задний кожух, номер детали 2, к задней части рамы в сборе.

Чтобы прикрепить задний кожух, поместите внутренний крюк заднего кожуха на раму в сборе, а затем поверните его на место.

Затем полностью закрепите задний кожух с помощью одного винта F.

Вставьте винт в верхнее отверстие и полностью затяните винт с помощью отвертки Phillips.

Затем прикрепите по одной части 18 крышки с каждой стороны рамы в сборе.

Аккуратно вставьте колпачок в нужное положение и повторите этот шаг для противоположной стороны.

Пятый шаг завершен.

Шаг шестой. Прикрепление ножек.

Начните шестой шаг, прикрепив одну ножку детали 11 к левой стороне рамы в сборе.

Чтобы прикрепить ножку к раме в сборе, вам понадобится винт (часть А), одна стопорная шайба (часть В) и одна плоская шайба (часть G).

Перед тем, как прикрепить ножку, поместите одну волнистую шайбу, часть I, через верхнюю стойку, как показано на рисунке.

Вставьте и прикрепите ножку к верхней стойке, а нижнюю часть ножки к направляющей в сборе.

После того, как ножка установлена ​​на место, вставьте фурнитуру на место.

Затяните винт прилагаемым шестигранным ключом на 6 мм.

Затем закройте оборудование одной заглушкой, часть H.

Медленно нажмите и вдавите колпачок в нужное положение.

Повторите те же действия для противоположной стороны и прикрепите вторую ногу.

Имейте в виду, что после прикрепления ноги соединяются, и когда одна из ног двигается, другая тоже двигается.

После того, как обе ноги надежно закреплены, шестой шаг завершен.

Шаг седьмой, установка педалей.

Начните седьмой шаг, поместив одну педаль, деталь 14, на верхнюю часть левой ноги в сборе.

Вставьте трубчатый конец педали и медленно наденьте на ножку в сборе. Будьте осторожны, чтобы не защемить или защемить пальцы или руки.

Закрепите педаль, вставив два винта J с двумя шайбами ​​C на внешней стороне ножки.

Вставьте винты на место.

Затем закрепите винты, добавив две шайбы (часть С) и две стопорные гайки (часть К) с другой стороны.

Полностью затяните стопорные гайки с помощью прилагаемого двойного накидного ключа на 13 мм.

Затяните винты с помощью прилагаемого шестигранного ключа на 6 мм.

Повторите эти шаги для противоположной стороны и прикрепите вторую педаль.

Когда обе педали полностью закреплены, седьмой шаг завершен.

Шаг восьмой. Установка платформ для ног.

Начните восьмой шаг, поместив одну подушечку, часть 5, на левую педаль.

Медленно опустите и вставьте прокладку на место.

Затем закрепите подставку для ног с помощью четырех L-образных винтов.

Вставьте винты через подставку для ног и через педаль.

Полностью затяните все винты с помощью прилагаемого шестигранного ключа на 5 мм. Затем поместите вставку подкладки для ног, часть 4, на подставку для ног.

Слегка вдавите вставку накладки на место.

Наконец, вставьте вставку передней подкладки для ног, часть 3, в переднюю часть узла педали.

Аккуратно защелкните вставку передней подножки на место.

Повторите эти шаги для противоположной стороны и прикрепите вторую платформу для ног.

Как только обе платформы для ног будут надежно закреплены, восьмой шаг будет завершен.

Шаг девятый. Установка статического руля в сборе.

Начните девятый шаг, найдя стяжку-молнию, расположенную на внутренней стороне верхней рамы в сборе.

С помощью ножниц разрежьте стяжку.

Не допускайте падения кабелей в раму в сборе и следите за тем, чтобы не перерезать и не пережать кабели консоли.

Затем поместите узел статического руля, деталь 10, поверх узла рамы.

Перед присоединением узла соедините тросы узла статического руля с тросами узла рамы.

Убедитесь, что кабельные разъемы полностью подключены. Разъемы должны легко соединяться при правильной установке.

После подключения всех разъемов кабелей медленно вставьте узел статического руля в узел рамы, не пережимая кабели.

Закрепите внутреннюю часть узла с помощью двух винтов N, двух N стопорных шайб и двух O плоских шайб.

Пока вручную затяните винты.

Повторите эти шаги для внешней части рамы в сборе и вручную затяните еще две части N-винтов, две части N-образных стопорных шайб и две части O-плоских шайб.

Полностью затяните крепеж с помощью прилагаемого шестигранного ключа на 5 мм.

Повторите эти шаги для противоположной стороны и полностью затяните все крепежные детали.

После закрепления всех крепежных элементов прикрепите вставку лотка, деталь 20, к статическому рулю в сборе.

Медленно вставьте лоток на место, как показано на рисунке.

Девятый шаг завершен.

Шаг 10. Установка консоли в сборе.

Начните шаг 10 с поиска узла консоли, часть 6.

Переверните узел консоли и снимите крепежные детали задней консоли.

С помощью шестигранного ключа с наконечником отвертки Phillips снимите все крепежные детали и пока отложите их в сторону.

Затем возьмите консоль в сборе и поместите ее на неподвижный руль.

Перед установкой узла консоли соедините кабели узла консоли с кабелями, торчащими из статического руля.

Не обрезайте и не сгибайте кабели.

Каждый разъем кабеля имеет соответствующий концевой разъем. Обязательно полностью подключите кабельные разъемы.

После подключения всех кабелей установите консоль в сборе на пластину, расположенную на неподвижном руле.

Поверните узел консоли вниз и совместите отверстия на пластине.

Закрепите консоль в сборе с помощью снятого ранее оборудования.

С помощью шестигранного ключа с наконечником под крестообразную отвертку затяните все винты.

Затем найдите заднюю крышку консоли, часть 7, и прикрепите ее к задней части консоли в сборе.

Медленно вставьте его на место.

Наконец, найдите колпачок статического руля, часть 8, и прикрепите его к открытой трубе статического руля.

Медленно сдвиньте крышку до упора.

Шаг 10 завершен.

Шаг 11. Крепление верхних поручней.

Рекомендуется, чтобы кто-нибудь помог вам с этим шагом.

Начните шаг 11, поместив левый динамический руль, деталь 9, на левую сторону рамы в сборе.

Правая («R») и левая («L») наклейки были нанесены на детали для облегчения сборки.

Начиная с левой стороны, закрепите динамический руль с помощью трех винтов P и трех стопорных шайб N.

Медленно нажмите и удерживайте руль на месте.

Имейте в виду, что педали и верхняя часть руля соединены между собой, и когда одна из этих частей двигается, другая тоже двигается.

Пока вручную затяните все винты.

Повторите эти шаги на противоположной стороне и прикрепите правый динамический руль, деталь 19, к правой стороне рамы в сборе.

Пока вручную затяните все винты.

Обязательно прикрепите верхние рукоятки так, чтобы они находились в зоне действия пользователя.

Наконец, вернитесь и с помощью шестигранного ключа на 5 мм полностью затяните все винты.

Убедитесь, что все крепежные детали обоих рулей полностью затянуты.

Шаг 11 завершен.

Шаг 12. Подключение адаптера питания переменного тока.

Начните шаг 12, поместив адаптер переменного тока, деталь 22, на переднюю часть рамы рядом с нижней частью рамы в сборе.

Адаптер переменного тока состоит из двух частей, которые необходимо соединить вместе перед подключением адаптера.

Соедините оба адаптера питания вместе.

Затем медленно вставьте адаптер переменного тока на место и убедитесь, что провод адаптера питания не касается движущихся частей.

Поздравляем! Вы завершили сборку тренажера Bowflex Max Trainer M9!

Перед использованием машины проведите ее окончательную проверку.

Теперь вы можете снять любые защитные покрытия с лицевой стороны консоли. Пожалуйста, осмотрите машину, чтобы убедиться, что все крепления затянуты, а компоненты собраны правильно.

Не использовать до тех пор, пока машина не будет полностью собрана и проверена на правильность работы в соответствии с Руководством по сборке.

Пожалуйста, обратитесь к Руководству по сборке для тренировок, устранения неполадок и других функций программы.

Наслаждайтесь своим новым фитнес-тренажером Max Trainer M9!

Принесено тебе, Боуфлекс!

Беговая дорожка 10 Видео сборки | Bowflex

Беговая дорожка Bowflex 10 Видео сборки.

Представляем новую беговую дорожку 10!

Начните с выбора места, где вы собираетесь установить и использовать беговую дорожку.

Для безопасной работы машина должна располагаться на твердой ровной поверхности.

Минимальная рабочая зона должна составлять 24 дюйма по периметру беговой дорожки. Задняя часть беговой дорожки потребует минимального зазора в 79 дюймов.

Убедитесь, что выбранное вами место для тренировок имеет достаточный зазор по высоте с учетом роста пользователя и максимального наклона тренажера.

Не обрезайте транспортировочный ремень на основании в сборе, пока он не будет помещен лицевой стороной вверх в соответствующее рабочее место.

Прежде чем приступить к сборке, обязательно внимательно прочитайте Руководство по сборке, так как оно содержит важные предупреждения по безопасности и советы по сборке.

Обратите внимание, что в процессе сборки есть некоторые этапы, которые могут потребовать помощи двух человек.

Некоторые компоненты машины могут быть тяжелыми или громоздкими. Пожалуйста, используйте второго человека при сборке этих деталей.

Чтобы получить помощь в сборке, посетите наш веб-сайт или позвоните нам.

Полный список деталей см. в сборе.

Обратите внимание, что для облегчения сборки на некоторые детали нанесены наклейки справа («R») и слева («L»).

В комплект поставки входит следующий ключ: шестигранный ключ на 6 мм, а также крестовая отвертка номер два.

Шаг первый. Установка стоек.

Начните шаг 1, найдя узел основания, деталь 16, и поставьте его на пол.

Затем найдите правую стойку, деталь 12, и поместите ее на переднюю правую сторону основания в сборе.

Вставьте стойку на место и совместите отверстия в основании стойки.

Прикрепите стойку с помощью трех винтов (часть А), трех стопорных шайб (часть В) и трех плоских шайб (часть С). Две спереди и одна сзади.

Удерживая стойку на месте, в это время затяните крепеж вручную, так как на более позднем этапе вам потребуется полностью затянуть крепеж.

Задняя или внутренняя часть крепится вручную к отверстию, расположенному в верхней части стойки.

Не используйте нижнее отверстие и не обжимайте кабели.

Повторите эти шаги для противоположной стороны и прикрепите левую стойку, деталь 20.

После того, как обе стойки будут на месте, подсоедините кабели консоли от основания в сборе к кабелям правой стойки.

Убедитесь, что кабельные разъемы полностью подключены. Разъемы должны легко соединяться при правильной установке.

Первый шаг завершен.

Шаг 2. Установка перекладины и поворотных крышек.

Начните шаг 2, найдя перекладину, часть 6, и поместив ее между обеими стойками.

На правую сторону поперечины нанесена правая наклейка с буквой «R», облегчающая сборку.

Совместив внутренние отверстия стоек, медленно установите перекладину на место.

Затем прикрепите поперечину с помощью двух винтов (часть А), двух стопорных шайб (часть В) и двух плоских шайб (часть С).

В этот момент затяните крепеж вручную, так как вам потребуется полностью затянуть крепеж на более позднем этапе.

Повторите эти шаги для противоположной стороны.

Затем найдите левую поворотную крышку, деталь 18, и поместите ее в нижнюю левую часть узла основания.

Медленно вставьте крышку на место и совместите край беговой дорожки с выемкой.

Установите поворотную крышку на место и прикрепите ее с помощью двух винтов D.

Вставьте винты на место и полностью затяните винты с помощью прилагаемой отвертки Philips номер два.

Повторите эти шаги для противоположной стороны и полностью установите правую поворотную крышку.

Второй шаг завершен.

Шаг третий. Прикрепление узла основания консоли.

Рекомендуется, чтобы кто-нибудь помог вам с этим шагом.

Начните шаг 3, найдя узел основания консоли, часть 4, и поместив его поверх каждой вертикальной направляющей.

Кабели от правой стойки будут присоединены к кабелям, расположенным с правой стороны узла основания консоли.

С некоторой помощью удерживайте узел, пока вы прокладываете кабели вертикальной стойки к правой направляющей, и медленно двигайте узел основания консоли на место.

Не перегибайте кабели.

Затем подключите кабели стойки к кабелям основания консоли.

Убедитесь, что кабельные разъемы полностью подключены. Разъемы должны легко соединяться при правильной установке.

После прикрепления кабелей прикрепите узел к стойкам с помощью трех винтов (часть А), трех стопорных шайб (часть В) и трех плоских шайб (часть С) на каждую стойку.

Вставьте винты в оба предусмотренных отверстия, расположенных на правой стороне стойки, и одно отверстие, расположенное на задней стороне.

В данный момент затяните крепеж вручную, так как вам потребуется полностью затянуть крепеж на более позднем этапе.

Повторите эти шаги для противоположной стороны.

Третий шаг завершен.

Шаг четвертый. Установка вертикальных опор.

Начните четвертый шаг, установив левую вертикальную опору, деталь 19, и поместив ее с левой стороны основания в сборе.

Вертикальная опора крепится как к вертикальной направляющей, так и к нижней направляющей основания.

Прикрепите вертикальную опору с помощью трех винтов (часть А), трех стопорных шайб (часть В) и трех плоских шайб (часть С) на каждую стойку.

Начиная с центрального верхнего отверстия, в это время свободно установите оборудование.

Пока затяните крепеж вручную.

После установки первого винта приступайте к свободной установке верхнего крепежа.

После того, как верхняя фурнитура будет на месте, установите нижний винт, не затягивая его.

Затем повторите эти шаги для противоположной стороны и прикрепите правую вертикальную опору, часть 14.

В этот раз неплотно прикрепите оборудование и выполните ту же последовательность действий, что и для левой вертикальной опоры.

Начните с центрального крепежа, затем верхнего винта, а затем нижнего винта.

После прикрепления обеих вертикальных опор вернитесь назад и полностью затяните все крепежные детали с помощью прилагаемого шестигранного ключа на 6 мм.

Повторите этот шаг для противоположной стороны и полностью затяните все крепежные детали с помощью прилагаемого шестигранного ключа на 6 мм.

Затем вернитесь назад и полностью закрепите все крепежные детали из предыдущих шагов.

Начиная с монтажного крепежа основания верхней консоли, используйте прилагаемый шестигранный ключ на 6 мм и полностью затяните крепеж на обеих стойках.

Затем приступайте к полной затяжке поперечных креплений.

Наконец, полностью затяните крепежные детали, расположенные в нижней части каждой стойки.

Убедитесь, что крепежные детали на задней внутренней стороне стоек полностью затянуты.

Когда все оборудование надежно закреплено, четвертый шаг завершен.

Шаг пятый. Крепление боковых поручней.

Начните шаг 5, найдя узел правой ручки, деталь 11, и прикрепите его к правой стойке.

Правый руль регулирует скорость, а левый руль управляет наклоном машины.

На эти детали нанесены правая («R») и левая («L») наклейки, облегчающие сборку.

Медленно установите руль на место. Вставьте кабели через вертикальную трубку и следите за тем, чтобы не пережать кабели.

Затем подключите кабели руля к кабелям консоли, расположенным сзади.

Убедитесь, что кабельные разъемы полностью подключены. Разъемы должны легко соединяться при правильной установке.

После подключения тросов закрепите руль с помощью трех винтов (часть А), трех стопорных шайб (часть В) и трех плоских шайб (часть С).

Вставьте два винта в правую сторону и один винт в нижнюю часть руля.

Полностью затяните винты с помощью прилагаемого шестигранного ключа на 6 мм.

Затем повторите эти шаги для противоположной стороны и прикрепите левый руль в сборе, часть 21.

Подсоедините тросы руля к тросам консоли, расположенным сзади.

Убедитесь, что кабельные разъемы полностью подключены. Разъемы должны легко соединяться при правильной установке.

Когда оба руля надежно закреплены, пятый шаг завершен.

Шаг шестой. Крепление верхних поручней.

Начните шаг 6, поместив левый верхний руль в сборе, деталь 25, поверх левого руля в сборе.

Правый руль управляет скоростью, а левый руль управляет наклоном машины.

На эти детали нанесены правая («R») и левая («L») наклейки, облегчающие сборку. Подсоедините кабели перед установкой руля.

Не перегибайте кабели.

После подключения кабелей обязательно вставьте разъемы в верхние рукоятки, а затем медленно задвиньте верхнюю рукоятку на место.

Убедитесь, что верхняя ручка полностью вставлена.

Закрепите руль с помощью двух винтов (часть А), двух стопорных шайб (часть В) и двух плоских шайб (часть С).

Один комплект фурнитуры крепится сверху, а другой — снизу.

Вставьте оборудование на место и полностью затяните винт с помощью прилагаемого шестигранного ключа на 6 мм.

После установки верхнего винта приступайте к креплению нижнего крепежа.

Полностью затяните винт с помощью прилагаемого шестигранного ключа на 6 мм.

Затем повторите эти шаги для противоположной стороны и прикрепите правый верхний руль в сборе, деталь 10.

Когда оба верхних руля надежно закреплены, шестой шаг завершен.

Шаг седьмой. Установка кожухов основания и внешних соединительных крышек.

Начните шаг 7, поместив нижний правый кожух основания, часть 7, на нижнюю правую внутреннюю часть беговой дорожки.

Убедитесь, что правый кожух основания скрывает кабельные разъемы. При необходимости продвиньте кабели дальше в правую стойку.

Медленно сдвиньте и вставьте основной кожух на место.

Повторите этот шаг для противоположной стороны и прикрепите левый нижний кожух.

Затем найдите правую внешнюю соединительную крышку, часть 9, и поместите ее с правой стороны, закрывая правый руль в сборе.

Совместив отверстия на направляющей, установите крышку на место.

Закрепите крышку одним винтом, часть E.

Вставьте винт в отверстие, расположенное в верхней внешней части кожуха.

Полностью затяните винт с помощью прилагаемой отвертки Philips номер два.

Повторите эти шаги для противоположной стороны и прикрепите левую внешнюю соединительную крышку, деталь 24.

Шаг 7 завершен.

Шаг восьмой. Установка внутренних соединительных крышек.

Начните шаг 8, найдя правую внутреннюю соединительную крышку, часть 8, и поместив ее на внутреннюю нижнюю часть рамы в сборе, как показано на рисунке.

Убедитесь, что правая крышка скрывает кабельные разъемы. При необходимости продвиньте кабели дальше в правую стойку.

Закрепите правую внутреннюю соединительную крышку с помощью трех винтов Е.

Вставьте винты в соответствующие отверстия и полностью затяните винты с помощью прилагаемой крестовой отвертки номер два.

Повторите эти шаги для противоположной стороны и прикрепите левую внутреннюю соединительную крышку, часть 23.

Когда обе внутренние соединительные крышки надежно закреплены, шаг 8 завершен.

Шаг девятый. Установка лотка для перекладины.

Начните шаг 9, найдя лоток поперечины, часть 5, и поместив его перед поперечиной между двумя стойками.

Медленно опустите лоток на место и полностью закройте перекладину.

Шаг 9 завершен.

Шаг 10. Установка стойки консоли.

Начните шаг 10, найдя консольную стойку, часть 3, и поместив ее поверх рамы в сборе, как показано на рисунке.

Проложите кабели через стойку консоли, а затем прикрепите стойку консоли к узлу рамы.

Полностью протяните кабели с достаточным провисанием и следите за тем, чтобы не пережать кабели.

Прикрепите стойку консоли к раме с помощью двух винтов (часть F), двух стопорных шайб (часть B) и двух плоских шайб (часть C).

Полностью затяните винты с помощью прилагаемого шестигранного ключа на 6 мм.

Шаг 10 завершен.

Шаг 11. Установка консоли в сборе.

Начните шаг 11, найдя узел консоли, часть 2, и поместив его перед мачтой консоли.

Кабели от узла консоли должны быть проложены через мачту консоли, прежде чем зацепить узел консоли на место.

Затем поместите консоль на стойку консоли и проложите кабели через стойку консоли и из нее.

Полностью поверните узел консоли вниз и закрепите его на стойке консоли.

Подсоедините кабели, стараясь не пережать их.

Каждый разъем кабеля имеет соответствующий концевой разъем. Обязательно полностью подключите кабельные разъемы.

Затем закрепите узел консоли с помощью четырех винтов и четырех плоских шайб.

Вставьте винты через стойку консоли в узел консоли.

Полностью затяните винты с помощью прилагаемой отвертки Philips номер два.

Наконец, осторожно вставьте каждый из разъемов и их кабели в стойку консоли.

Шаг 11 завершен.

Шаг 12. Установка задней крышки консоли.

Начните шаг 12, найдя заднюю крышку консоли, часть 1, и поместив ее на верхнюю переднюю сторону рамы в сборе.

Установите крышку на место. Не сгибайте кабели и убедитесь, что кабели консоли проталкиваются вниз.

Медленно нажмите на крышку, пока она не встанет на место со щелчком.

Шаг 12 завершен.

Шаг 13. Подключение шнура питания и ключа безопасности.

Начните шаг 13, поместив шнур питания, деталь 17, перед беговой дорожкой рядом с нижней частью основания в сборе.
