Насос циркуляционный для отопления: ремонт своими руками

Насос циркуляционный для отопления – это специальное оборудование, которое эксплуатируют в системе обогрева больших частных домов. Иногда требуется ремонт узла, который возможно провести своими руками при наличии соответствующих знаний.

Устройство насоса

НасосНасос

Внешний вид.

НасосНасос

Grundfos.

Внешний вид циркуляционного насосаВнешний вид циркуляционного насоса

Wilo.

Если не знаете устройства отопительной системы, тогда не произведете ремонт. В конструкцию аппарата входит:

  • корпус, который изготовлен из нержавеющей астали или же цветных сплавов;
  • электрический двигатель;
  • ротор, на который установлено колесо с лопатками.
РисунокРисунок

В разрезе.

Устройства разделяются на два вида: с мокрым ротором и сухим. Для частных домов лучше подходят агрегаты мокрого типа. В таком случае ротор постоянно пребывает в жидкости. Благодаря этому, движущие элементы смазаны и своевременно охлаждаются. А также к преимуществам оборудования относят: малую степень шума, простоту установки. Устройства с сухим ротором устанавливать лучше в отдельных котельных. Они подходят для отопления больших площадей.

Описание

Описание

В любом случае от правильной эксплуатации зависит продолжительность работы оборудования. Если соблюдать правила, то обезопасите систему от различного рода повреждений:

  • запрещено включать агрегат с нулевой подачей;
  • а также если нет жидкости в трубах, насос включать категорически запрещено;
  • учитывайте уровень подачи. Если что-либо нарушено, устройство придет в неисправное состояние;
  • контролируйте температуру воды в трубах.

Оптимальный вариант – это +60 — +65 градусов. Если же выше, тогда произойдет выпад солей в осадок, оборудование после этого будет испорчено.

Причины поломок электронасосов

Система отопленияСистема отопления

Неполадки обычно происходят из-за длительного застоя системы. Но иногда агрегаты выходят из строя и по другим причинам. Лучше доверить восстановление специалистам, но иногда можно все сделать и без посторонней помощи. Для этого потребуется изучить конструкцию устройства и приобрести нужный набор инструментов, желательно, конечно, иметь хотя бы минимальные знания в ремонтной сфере. Важно знать, как правильно разбирать оборудование.

Напряжение должно соответствовать тому, которое указано в техническом паспорте. Рассмотрим детально основные неисправности аппарата, их причины возникновения и способы решения проблем.

К причинам относят:

  • устройство простаивало длительный период времени, после чего вал двигателя окислился, теперь аппарат издает странные звуки;
  • блокирует работу инородный предмет, слышен шум в устройстве;
  • аппарат перестал вращаться;
  • маленький напор;
  • шум во время включения.

В любом случае отопительная система – это очень серьезно, поэтому подходите к вопросу восстановления серьезно и не откладывайте это на потом. Если не хватает опыта в ремонтной сфере, рекомендуем посмотреть специальные видеоуроки, где детально все рассказано.

Ремонтные работы своими руками

РемонтРемонт

Электрическая схемаЭлектрическая схема

Ремонт Ремонт

Ремонт насоса циркуляционного Грундфос UPS32-1.

ФотоФото

Если проблема в том, что агрегат не функционировал длительное время, тогда потребуется:

  • разобрать циркуляционный насос, но прежде чем это делать, отключите электричество;
  • затем отключите насос от труб, к которым он был подсоединен;
  • снимите винты и двигатель, которые выполняли функцию фиксации;
  • разбираем ротор и электронный двигатель;
  • требуется повернуть ротор, можно для этого упереться в функциональную насечку.

В том случае если проблема заключается в том, что мешает посторонний предмет, тогда:

  • отключите прибор отопительный;
  • затем удалите теплоноситель из насоса и труб, которые к нему прилегают;
  • снимите винты и мотор;
  • после того как провели разборку, достаньте инородный предмет;
  • затем вставьте фильтр, который будет оберегать от попадания пыли, грязи и прочих предметов.

В том случае если причина – отсутствие вращения, тогда рекомендуем проверить электропитание и напряжение. Желательно, чтобы было устройство правильно подсоединено к питанию. Есть модели, у которых предохранитель перегорает из-за перепадов напряжения. Если проблема все-таки в этом, тогда решение – замена детали новой.

Если во время включения отопительная система шумит, тогда причина этого − скопление воздуха. Для этого нужно просто удалить из труб воздух. Потребуется установить специальный автоматический узел, с его помощью воздух просто будет выпускаться в автоматическом режиме.

Кроме этого, проблемой может стать и внезапное отключение устройства. Для избавления от проблемы следует осуществить ремонт. Проверьте клеммную коробку и соединения проводов. Если предохранитель слабый, придется разобрать все и прочистить загрязненные элементы.

Также проблемой может стать маленький напор. Происходит это, потому что лопасти и колесо неправильно функционирует. Для решения этой проблемы нужно просто проверить, насколько правильно подключены фазы. Кроме этого, причиной поломки может стать и вязкость воды. В данном случае нужно очистить фильтры и удалять грязь, пыль.

Особенное внимание нужно уделять циркуляционному устройству перед периодом отопления, так как нежелательно проводить ремонт зимой, для этого лучше всего проверять его состояние до того, как приходят холода. Рекомендуем придерживаться некоторой последовательности:

  • проверить подключение оборудования к трубам;
  • затем осмотрите наличие смазки на прокладке. Если ее уже нет, нужно смазать заново;
  • также необходимо осмотреть фильтр;
  • перед включением проведите тестирование агрегата.

Заключение

В любом случае, чтобы максимально редко сталкиваться с необходимостью проведения ремонта, нужно регулярно осматривать насос. Произвести осмотр можно самостоятельно, если имеете определенные навыки. В том случае если вы не имеете никаких знаний в ремонте, то лучше обратиться к специалистам, чтобы они отремонтировали систему.

Ремонт циркуляционного насоса своими руками: как разобрать?

На чтение 8 мин.

Циркуляционный насос часто используют в системах индивидуального отопления в частных домах. Это оборудование дает возможность эффективно прогонять теплоноситель по контуру, что обеспечивает стабильную температуру во всем помещении.  От работы устройства зависит качество обогрева.

Циркуляционные насосы служат долго и редко подвергаются поломкам. Однако если возникают неисправности, отремонтировать устройство можно самостоятельно. Немаловажен тот факт, что помпы разных моделей имеют один принцип работы, подвержены одинаковым поломкам, поэтому и способы их устранения одни.

Устройство, назначение и принцип работы цркуляционного насоса

В больших помещениях трубы  длинные и циркуляция воды в системе происходит медленно, успевая остыть, прежде чем вернуться по замкнутому контуру обратно в котел для повторного нагрева. Для решения этой проблемы прибегают к помощи циркуляционных насосов, которые принудительно заставляют двигаться теплоноситель быстрее по контуру.

Конструкция

Чтобы самостоятельно отремонтировать  оборудование, следует знать его устройство:



  1. Стальной корпус, вытянутый горизонтально. В нем расположены все элементы системы. Изготовляться корпус может также из алюминиевого сплава или нержавейки.
  2. Электродвигатель и ротор, размещенные в корпусе.
  3. Рабочее колесо с лопастями, зафиксированное на роторе. Лопасти выгнуты в обратном направлении от движения колеса. Эту деталь изготовляют из прочных полимеров.

Принцип работы

При включении насоса вода в контуре под действием  вращения колеса втягивается во входное отверстие. В камере на воду действует центробежная сила, прижимая ее к стенкам камеры и выталкивая наружу. После этого давление падает, и вода снова нагнетается  в помпу.

Устройство современных циркуляционных насосовУстройство современных циркуляционных насосов

Устройство современных циркуляционных насосов

При таком непрерывном цикле работы температура в системе отопления держится постоянно на одном уровне. Это позволяет экономить затраты на топливо или электроэнергию.

Возможные неполадки и способы их устранения

Какие поломки могут возникнуть и как сделать ремонт циркуляционного насоса своими руками? Давайте разбираться.

Насос гудит, а рабочее колесо не вращается

Возможные причины:

  1. Посторонний предмет в камере рабочего колеса.
  2. Длительный простой аппарата привел к окислению вала ротора.
  3. Подача электропитания к клеммам устройства нарушена.

Устранить неисправности  в первом случае можно аккуратно сняв устройство и раскрутив корпус в зоне крыльчатки. При наличии постороннего предмета, удалить его и провернуть вал руками. Во избежание повторного попадания инородного тела следует установить на патрубок фильтр.

Гудение помпы может наблюдаться и при длительном простое и окислении вала. Необходимо тщательно зачистить все окислившиеся места и смазать движимые части рабочего узла.

Гудит циркуляционный насос и при нарушении электропитания. Сперванадо проверить напряжение тестером. При неисправности или порыве кабеля его следует заменить. Если кабель в порядке, смотрят напряжение на клеммах. Значок  бесконечность на тестере говорит о замыкании. Меньшее напряжение означает обрыв обмотки. В обоих случаях необходима замена клемм.

Насос не работает совсем

Насос не работает, когда в сети нет напряжения. Тестером проверяют напряжение, а также правильность подсоединения аппарата к питанию.

Вал циркуляционного насосаВал циркуляционного насосаВал циркуляционного насоса

При наличии в помпе плавкого предохранителя, есть риск его перегорания от скачков напряжения. Если такое происходит, предохранитель заменяют. Желательно установить надежный стабилизатор.

Насос включается, но через пару минут останавливается

Причинами могут быть:

  1. Накипь между движущимися частями устройства.
  2. Неправильное подключение насоса в районе клемм.

Помпа может включаться, но и сразу останавливаться при наличии накипи. Известковый налет удалить  и смазать стыки между статором и ротором.

Во втором случае проверяют плотность предохранителя на устройстве. Его снимают и чистят все зажимы. В клеммной коробке должны быть правильно подключены все провода.

При включении насос шумит

Если насос шумит, это может свидетельствовать о присутствии воздуха в системе. Необходимо спустить воздух из труб, в верхней части контура смонтировать узел для того, чтобы воздух выпускался автоматически.

Шуметь помпа может также из-за износа подшипника крыльчатки. Требуется разобрать корпус аппарата, и при необходимости подшипник заменить.

Насос вибрирует и шумит

Если включение насоса сопровождается вибрацией и шумом, то причина в недостаточном напоре в замкнутом контуре. Решить можно, добавив воды в трубы или повысив давление у входного патрубка насоса.

Слабый напор

При слабом напоре или когда помпа почти не качает теплоноситель, проверяют направление вращения крыльчатки в корпусе аппарата. Если рабочее колесо крутится неправильно, то допустили ошибку при подключении насоса к клеммам по фазам, если используют трехфазную сеть.

Снижение напора может стать следствием высокой вязкости теплоносителя. Крыльчатка при этом испытывает повышенное сопротивление и плохо работает, не в полную силу. Надо проверить сетчатый фильтр и прочистить его. Желательно проверить также сечение труб отверстий. После этого потребуется регулировка правильных параметров работы помпы.

Оборудование не включается

Помпа не включается при проблемах в электропитании. Надо проверить фазы и предохранители. Если они в порядке, значит, сгорела обмотка привода. В таком случае придется обратиться за помощью к специалистам.

На внутренних поверхностях насоса не должно возникать ржавчиныНа внутренних поверхностях насоса не должно возникать ржавчиныНа внутренних поверхностях насоса не должно возникать ржавчины

При диагностике оборудования можно воспользоваться индикатором – тестером вращения вала циркуляционного насоса. Он позволяет убедиться в исправности насоса без подключения к электросети.

Почему греется насос?

Температура помпы должна быть одинаковой с температурой труб отопительной системы. Если же греется циркуляционный насос и температура его выше, чем труб, значит, существуют ошибки в монтаже или проблема с эксплуатацией. Рассмотрим, почему греется аппарат.

  1. При неправильном монтаже насос начинает перегреваться сразу после включения. Ошибка установки выявляется проще всего.
  2. Засоренный замкнутый контур. В системе накапливается ржавчина, разные отложения. При этом происходит сужение диаметра прохода для теплоносителя. Нагрузка на аппарат повышается, и двигатель перегревается. Понадобятся профилактические меры по обслуживанию системы.
  3. Ржавчина, сор, известковый налет в засоренных коммуникациях могут попасть в помпу и заклинить электродвигатель, заставляя его греться. Следует разобрать и прочистить устройство, иначе катушки двигателя быстро выйдут из строя.
  4. Греется насос также из-за недостатка смазки подшипников. При таких условиях они истираются намного быстрее, тем самым сокращая срок службы всего аппарата. Электродвигатель заклинивает. Насос следует отдать в мастерскую.
  5. При напряжении в сети ниже 220 V, насос перегревается и быстро может выйти из строя. Определяют напряжение в сети, как только двигатель начинает греться, чтобы сразу исключить или подтвердить эту проблему.

Если насос циркуляционный греется, не надо сразу разбирать его. Сперва измеряют напряжение в сети. При нормальном напряжении систему промывают каустической содой, оставив ее на час в трубах, а потом сливают. Если помпа все равно греется, понадобится помощь специалистов.

Профилактика и обслуживание

Для того, чтобы свой насос служил долго и надежно следует соблюдать правила эксплуатации и проводить регулярную профилактику. Периодически следует осуществлять осмотр аппарата:

  1. При выявлении протечки в местах соединения заменяют прокладки и уплотнители.
  2. Проверяют заземление.
  3. Посторонние звуки не должны присутствовать при работе двигателя.
  4. Не должно быть сильной вибрации.
  5. Измеряют давление в линии.
  6. Насос должен быть сухим и чистым.

Раз в два-три года устройство чистят, все его составляющие. Касательно моделей, которые можно разбирать. Насосы с цельным или запрессованным корпусом не подлежат ремонту, и если происходит поломка, его заменяют на новый. Как разобрать циркуляционный насос самостоятельно?

Тестирование и ремонт электрического узла циркуляционного насосаТестирование и ремонт электрического узла циркуляционного насосаТестирование и ремонт электрического узла циркуляционного насоса

Для этого потребуется шестигранный ключ, плоская отвертка (шлицевая) на 4 и 8 мм, крестовая отвертка.

Сперва с системы сливают всю воду, демонтируют насос и после приступают к разборке.

  1. Ключом или отвёрткой откручивают 4-6 болтов на корпусе в месте присоединения насосной части к ракушке.
  2. Снимают ракушку, крыльчатка при этом остается на валу ротора с двигателем.
  3. По периметру находят дренажные отверстия. Их должно быть четыре. Шлицевой отверткой понемногу поддевают рубашку отсека электродвигателя под крыльчаткой. Вал с ротором и рабочим колесом должны выйти из пазов и стакана статора.

Разборка агрегата на этом завершена. Далее очищают ротор, крыльчатку, ракушку от накипи и налета, не повредив детали. Нельзя использовать при этом грубый абразив. Очищать детали рекомендуется щеткой с жестким полимерным ворсом. Можно применять чистящие средства, которые содержат слабый раствор соляной кислоты. Иногда пользуются мелким наждаком – «нулевкой».

Популярные производители циркуляционных насосов  –  Webasto, Wilo, Ggrundfos, Dab. Модели этих марок надежные, и поломка может возникнуть только при несоблюдении условий эксплуатации. Если все же приходится прибегать к ремонту циркуляционного насоса, то найти и приобрести в интернете соответствующие детали не составит труда. Ремкомплект циркуляционного насоса u 4814, весьма популярного на современном рынке, как и других моделей, можно заказать во многих интернет-магазинах.

Нюансы разборки и ремонта циркуляционных насосов (видео)

Ремонт насоса отопления (циркуляционного) своими руками

На чтение 5 мин.

Современный циркуляционный насос отопления – надежный аппарат, который не требует технического обслуживания.

При серьезной поломке ремонт насосов отопления доверяют профессионалам. Мелкие погрешности в работе ремонтируют самостоятельно.

Правила эксплуатации

Для предотвращения поломок соблюдают правила эксплуатации:

  • запрещается насос для отопления дома эксплуатировать при отсутствии воды в системе;
  • не использовать агрегат при нулевой подаче;
  • во время работы соблюдаются пределы подачи;
  • для предотвращения окисления при простоях, требуется включение агрегата на пятнадцать минут;
  • температура рабочей жидкости не превышает шестьдесят пять градусов Цельсия;
  • отсутствие протечек в местах соединения труб;
  • отсутствие нагревания агрегата;
  • установка насоса своими руками происходит с горизонтальным размещением вала.

При соблюдении правил, агрегат способен прослужить десять лет.

Поломки и методы устранения

В зависимости от проблемы определяют причину поломки и ее устранение:

Устройство циркуляционного насоса для отопленияУстройство циркуляционного насоса для отопленияУстройство циркуляционного насоса для отопления

  • насос циркуляционный не включается и не шумит. Причина-сгоревшая обмотка или вышел из строя предохранитель. Меняется плавкий предохранитель или обмотка;
  • при включении агрегата слышно гудение, но вал не вращается. Почему агрегат гудит, но не работает? Скорее всего, при длительном простое произошло окисление вала. Если устройство заблокировалось, его отключают от сети. Откручиваются винты, сцепливающие двигатель, и корпус. Мотор извлекается и проворачивается вал. Для низкомощных агрегатов вал разблокируется с помощью отвертки;
  • насос отключается после его включенияне начав работать. Причина-накипь между статором и ротором. После демонтажа двигателя происходит очистка от солевых отложений;
  • при эксплуатации аппарат начинает греться. Почему греется мотор? Причин нагревания несколько. Неправильный монтаж, плохо смазан подшипник, низкое напряжение сети, засорение системы. Для устранения проблемы напряжения устанавливается бесперебойник для насоса отопления(ибп).Для непрерывной подачи питания, защиты от скачков мощности используют ибп. При отсутствии электричества в сети ибп обеспечит функционирование агрегата в течение пятнадцати минут (используется как источник питания). Ибп защитит двигатель насоса при всплеске, резком падении или колебании напряжения в сети. Подключив ибп, система отопления будет защищена от перепадов в электросети. Питание от сети будет безопасным;
  • проблема с питанием. Проверяется соответствие фактического напряжения в сети с прописанным в характеристике;
  • рабочее колесо заблокировано. Для устранения неполадки необходимо знать, как разобрать устройство. Для устранения поломки демонтируется колесо и удаляется посторонний предмет. Для предотвращения повтора блокировки, у входа насоса устанавливают фильтр;
  • при включении, насос может загудеть. Причина-скопившийся воздух. Для устранения неполадки нужно спустить воздух с системы. Постоянно стравливать воздух будут автоматические воздухоотводители. Воздухоотводчик нужен,чтобы при эксплуатации и запуске системы спускать воздух;
  • при работе агрегат вибрирует. Причина-изнашивание подшипника. Необходима замена подшипника. Вторая причина-засорение фильтра. Требуется промывка и очистка фильтра;
  • после включения срабатывает защита двигателя электрического. Причина в электрике двигателя. Необходимо обращаться к специалисту;
  • напор воды ниже, чем прописано в технических характеристиках. Устанавливая аппарат, допустили ошибку. Встречается в трехфазных типах оборудования.

Ремонт насоса отопления своими руками (видео)

Профилактика поломок

Для предотвращения поломок, необходимо проверять исправность насоса отопления своими руками. Прежде чем начать отопительный сезон, агрегат проверяют на наличие поломок.

Меры профилактики:

  1. Проверка на наличие смазки. При рассыхании патрубков их смазывают.
  2. Проверить правильность подключения устройства к сети. При планировке отопительной системы предусматривают размещение насоса перед котлом. Эта мера снизит образования воздушных пробок к нулю.
  3. Оборудование с помощью тестера проверяется на правильность подключения у сети.
  4. Очистка от грязи фильтра.
  5. Перед тем как запустить отопление, проводят тестирование оборудования. Для опрессовки системы отопления в систему подают воду или воздух. Для опрессовки используется гидравлическая или пневматическая помпа.

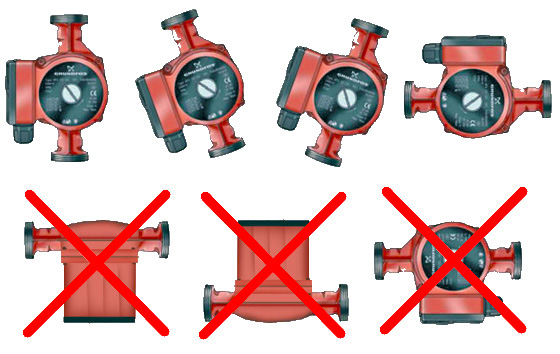

Правильная и неправильная установка циркуляционного насосаПравильная и неправильная установка циркуляционного насосаПравильная и неправильная установка циркуляционного насоса

Влияние опрессовочного процесса на нагнетательный механизм

Опрессовочный процесс обеспечивает качественное обслуживание всей системы отопления.

Для того чтобы вся система могла работать без утечек и включаться без проблем проводят эту процедуру. Процедура проводится после отключения системы от сети и извлечения теплоносителя. Перед процедурой трубы необходимо продавить (очистить) от накипи. Накипь, откладываясь на внутренних частях труб, уменьшает их проходимость на пятьдесят процентов, увеличивая нагрузку на нагнетатель. Насосу качать воду по системе станет тяжело и он быстро выйдет из строя. Циркуляция нарушиться во всей системе. Обогрев будет не эффективным.

Если систему отопления не продавливать один раз в пять лет, то центробежный насос не будет справляться со своей задачей.

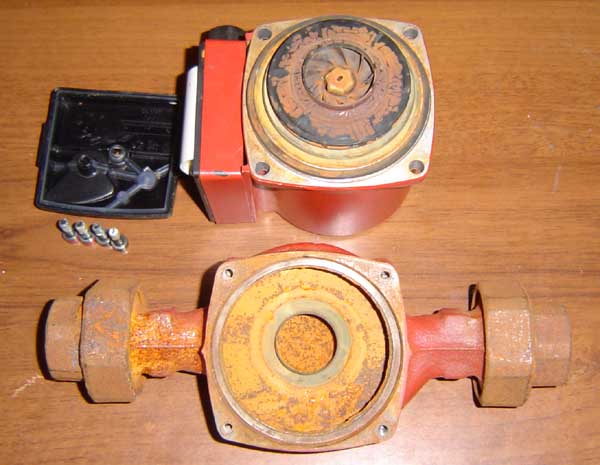

Как правильно разобрать агрегат?

В случае обнаружения и устранения неполадок в системе отопления, оборудование необходимо разобрать. Для правильной разборки агрегата необходимо собдюдение следующих правил:

  1. Насос отключается от сети. При врезке насоса в систему отопления производится монтаж обходной трубы. При эксплуатационном режиме труба отключается. При ремонте подключается вспомогательный насос. Установка насоса обеспечивает дальнейшее функционирование отопления.
  2. Вентили откручиваются, агрегат снимается.
  3. Крышка аппарата прикручивается болтами к корпусу. При длительной эксплуатации греется насос, и болты прикипают к корпусу, открутить их невозможно. С проблемой справляется аэрозоль «жидкие ключи». Наносится на болт и через десять минут легко поддаются откручиванию.
  4. Для доступа к внутренней части, крышка корпуса снимается. Ротор, колесо и лопасти откручиваются.
  5. Осматривается и производится ремонт своими руками.

После разборки агрегата, детали чистятся и смазываются. Поломанные-ремонтируются. Не подлежащие ремонту меняются.

Тестирование электрических узлов циркуляционного насосаТестирование электрических узлов циркуляционного насосаТестирование электрических узлов циркуляционного насоса

Если поломка связана с проводкой, ремонт лучше доверить мастеру.

После окончания ремонта циркуляционного насоса для отопления проводится сборка и установка с соблюдением техники безопасности.

Изучив конструкцию и особенности поломок, ремонт циркуляционных электронасосов для отопления своими руками не создаст проблем.

Механизм начал «капризничать»? Пора на ремонт: как разобрать циркуляционный насос отопления своими руками

Современные водяные системы отопления, не могут работать без оборудования, контролирующего правильный поток воды в трубах. С этой задачей, справляется циркуляционный насос, который перемещает теплоноситель по трубам.

В работе прибора, возникают неполадки, которые нужно своевременно устранять. Устранение неисправностей прибора, можно провести в домашних условиях, предварительно, произведя демонтаж и разборку. Об этом далее, поподробнее.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Виды циркуляционных насосов отопления и принцип работы

Циркуляционные помпы в коммунальных, или бытовых системах отопления, бывают двух видов: с сухим и мокрым ротором. Хоть по принципу работы они идентичны, первый вариант имеет КПД 70%.

Его, целесообразнее использовать в коммунальных и производственных помещениях. Такой прибор менее долговечен, сильнее перегревается.

Поэтому оснащён вентилятором и требует дополнительного технического обслуживания. Для бытовых целей используют с мокрым ротором, который проще в эксплуатации. Ведь его двигатель омывает холодная вода и без всяких дополнительных элементов, охлаждает его.

Принцип работы такого насоса, основывается на перекачке воды с одной точки в другую. На роторе устройства, имеется крыльчатка (колесо с полимерными лопастями), которая, вращаясь, подхватывает воду, поступающую во входное отверстие, разгоняет её (если применять в бытовых целях, скорость может достигать 2 м/с) и выталкивает в выходное отверстие. При этом динамику перемещения теплоносителя, можно регулировать с помощью переключателя, который расположен на корпусе помпы.

Важно! В домах с большим метражом, система отопления должна обеспечивать тёплую температуру во всех комнатах. Поэтому внедрить в систему оборудование, которое намного увеличит давление и, перемещая равномерно воду, прогреет все батареи, будет правильным решением.

Что проверить перед разборкой насоса для безопасности

Циркуляционный насос, способствует быстрому, равномерному отоплению и помогает сэкономить расход газа. Однако, длительное, или неправильное использование, приводит к неполадкам.

Впрочем, некоторые из них можно устранить самостоятельно. Прежде чем предпринимать какие-либо действия по демонтажу агрегата, стоит его проверить. Возможно, сбой в работе получится устранить на месте. Поэтому прежде необходимо:

  1. Проверить подачу электроэнергии к клеммам насоса. Если такая неисправность имеет место, электродвигатель будет только гудеть, и ротор не запусти

Ремонт циркуляционного насоса отопления – как восстановить его работоспособность?

Оборудование для отопления

Ремонт циркуляционного насоса отопления своими руками – это достаточно сложная задача. Чтобы правильно выполнить его, необходимо разобраться с конструкцией и особенностями такого оборудования.

1

Устройство насоса отопления – простая ли это конструкция?

Насосные циркуляционные приспособления, нередко называемые помпами, пользуются популярностью среди собственников дач, частных домостроений, квартир с автономным отоплением, загородных коттеджей. Выбор подобных аппаратов в наши дни довольно большой. Циркуляционные насосы отличаются друг от друга техническими характеристиками. При этом их общая конструкция остается неизменной.

Устройство циркуляционного насоса таково: прибор располагает корпусом, который изготавливается из углеродистой стали, нержавейки либо прочных сплавов на основе алюминия. По горизонтали насос делается вытянутым. В корпусе устанавливается электродвигатель с ротором. Мощность мотора достаточно высокая. Она варьируется в зависимости от модели оборудования. На роторе монтируется рабочее колесо из сверхпрочных полимерных составов или стали. Его оснащают специальными лопастями. Они изгибаются в направлении, противоположном вращению колеса.

В корпусе насоса устанавливается электродвигатель с ротором

В некоторых случаях узлы насосного оборудования заключаются не в один корпус, а в несколько отдельных блоков. Такие помпы для двух- и однотрубных систем отопления называют консольными. Насосы бывают двух типов – мокрого и сухого. Первые из указанных аппаратов выполняются в виде моноблока. Они имеют доступную стоимость, работают почти бесшумно. Сухие помпы в большинстве случаев изготавливаются консольными. Электрический мотор в них устанавливается в отдельный блок. Ротор двигателя получает вращение через специальную муфту. Сухие насосы конструктивно более сложные за счет наличия в них приводного механизма.

Принцип работы описываемых устройств:

  • После запуска электромотор начинает вращать крыльчатку на роторе.
  • Жидкость поступает в центральную часть помпового устройства.
  • Лопасти на крыльчатке отбрасывают к внешней стороне корпуса используемый теплоноситель (масло, воду).
  • На жидкость начинает действовать центробежная сила. За счет этого теплоноситель попадает в выходной патрубок.

После всех этих операций в камере наблюдается падение давления, благодаря чему помпа получает очередную порцию нагнетаемой жидкости. Тем самым обеспечивается непрерывность функционирования помпы.

2

Разборка оборудования – выполним своими руками!

Ремонт циркуляционных помп требует их демонтажа и (как правило) разборки. Снять насос несложно. Потребуется обесточить устройство, перекрыть обходную отопительную трубу – байпас, если таковой монтировался, а затем аккуратно отвинтить все фиксирующие помпу запорные вентили. После этого можете смело демонтировать насос.

С разборкой приспособления придется повозиться подольше. Но и эта операция вполне осуществима. Запаситесь заранее шестигранником, крестовой отверткой, жидким ключом – специальным аэрозольным составом, который наносится на прикипевшие в процессе эксплуатации крепежные элементы и позволяет без затруднений выкрутить последние. Если помпа не разбиралась очень давно, применение указанного аэрозоля является обязательным. Как разобрать циркуляционный насос?

Руководствуйтесь следующей инструкцией:

  1. 1. Откручиваете болты, которые фиксируют крышку механизма. Не забывайте об использовании жидкого ключа!
  2. 2. Демонтируете крышку. Под ней располагается ротор. Его крепление чаще всего выполняется болтами. Реже используются специальные фиксаторы.
  3. 3. Выкручиваете болты (освобождаете фиксирующие элементы).

Разборка насоса завершена. Под ротором расположены все узлы и отдельные детали циркуляционного устройства. Разбирать насос до болтиков не нужно. Сначала следует определиться, какой его элемент вышел из строя, и только после этого снимать конкретную деталь, которая нуждается в замене либо ремонте. Если требуется замена всего насоса, достаточно просто демонтировать его. Полностью разбирать механизм не нужно. Снимаете вышедшее из строя оборудование. Устанавливаете на его место новое.

3

Распространенные неисправности помп – как устранить самому?

Насосы разных производителей, как было указано, имеют одну и ту же конструкцию. Поэтому и неисправности у них, как правило, одинаковые. Многие пользователи сталкиваются с тем, что циркуляционное устройство при запуске начинает гудеть, но вращения ротора не происходит. Подобная проблема возникает из-за:

  • Неправильного подключения электрической проводки либо отсутствия на клеммах помпы питания. Проблема решается проверкой наличия электропитания тестером и переподключением (правильным!) кабелей.
  • Окисления вала двигателя. Это явление чаще всего отмечается в случаях, когда насос не использовался продолжительное (несколько лет) время. Ремонт своими руками в такой ситуации будет следующим – отключим питание, сольем воду из трубопровода и самой помпы, разберем электродвигатель (снимем крышку и ротор). Теперь главное. Нужно взять отвертку и провернуть ротор до упора в рабочую насечку. Операцию допускается выполнять и рукой, если механизм крутится без затруднений.
  • Попадания в механизм посторонних предметов. Вам нужно произвести разборку крышки и ротора. Убрать инородное тело. После этого обязательно произведите замену сетчатого фильтра. Как правило, посторонний предмет выводит его из строя.

Циркуляционное устройство в системе отопления

Если помпа запускается в обычном режиме, а затем останавливается, вероятнее всего, ее неправильно подключили к клеммам. Проверьте. При необходимости выполните грамотное подключение. Другая причина описываемой поломки – появление накипи между вращающимися узлами механизма. Следует разобрать агрегат, удалить имеющийся налет извести, смазать маслом стыки всех деталей. Иногда насос останавливается из-за неплотного прилегания предохранителя. Нужно демонтировать этот элемент и зачистить крепящие его зажимы.

Неисправность предохранителя зачастую является причиной того, что насосное оборудование не включается.

Проверьте зажимы, замерьте мультиметром величину напряжения на клеммах. Если предохранитель вышел из строя, замените его. Подобные ситуации встречаются нередко из-за скачков напряжения в электросети. Если вы не хотите постоянно ставить новый предохранитель, подключите к оборудованию стабилизатор. Он надежно защитит систему от перепадов напряжения.

Насос может издавать при запуске сильный шум. Это сигнализирует о попадании в замкнутый контур циркуляционной системы воздуха. Предупреждают подобное явление посредством монтажа спец. узла в трубопроводе. Такой небольшой элемент исключает вероятность образования воздушных пробок в системе. Если специальный узел не был установлен, придется выполнять продувку трубопровода. Сильный шум, а также ощутимая вибрация иногда возникают и из-за износа подшипника, который ставится на колесо с крыльчаткой. Разбираете корпус агрегата, анализируете состояние подшипника, меняете его на новый в случае необходимости.

Ремонт циркуляционного насоса

Когда помпа не обеспечивает требуемого напора теплоносителя, причина кроется в неправильном (в обратную сторону) вращении рабочего колеса. Эта проблема встречается только при подключении насосного оборудования к 380-вольтной электросети. Решение – подсоединение провода к нужной фазе. Также напор снижается при увеличении показателя вязкости теплоносителя. В подобных ситуациях колесо сталкивается с высоким сопротивлением и не может выполнить свои функции. Нужно будет достать сетчатый фильтр из насоса, прочистить его либо заменить.

Как видим, циркуляционный насос отремонтировать своими руками вполне реально. Конечно, если речь идет о распространенных поломках. В остальных случаях лучше доверить восстановление работоспособности помпы специалистам сервисных центров.

4

Грамотная эксплуатация насоса – чтобы экстренный ремонт не понадобился

Правильное обращение с насосным оборудованием и регулярное проведение его техобслуживания исключает необходимость ремонтных работ на долгие годы. При эксплуатации помпы учитывайте следующее:

  • Не запускайте насос, если трубопровод не заполнен теплоносителем.
  • Включайте циркуляционное оборудование хотя бы раз в месяц на 15–20 минут. Длительный простой насоса гарантированно приведет к появлению неисправностей его отдельных узлов и механизмов.
  • Следите за рекомендованным производителем объемом перекачиваемой жидкости. Если устройство рассчитано на 100 л теплоносителя в час, запрещено перекачивать через него большее количество воды.
  • Перед началом отопительного сезона проверяйте систему на герметичность, правильность подключения циркуляционного агрегата к электросети. Проводите пробные запуски насоса, чтобы удостовериться в отсутствии вибрации и посторонних шумов.

Большое значение для стабильной работы циркуляционного насоса имеет и его регулярное техобслуживание. Эту процедуру можно выполнить самостоятельно. Нужно удостовериться в надежной фиксации проводов, ведущих к клеммам, отсутствии течей в агрегате, наличии заземления между клеммой и корпусом помпы. Также нужно раз в 1–3 месяца смазывать резьбовые фланцы и подтягивать все болты насоса. Не забывайте об описанных профилактических мероприятиях, и тогда циркуляционный агрегат будет служить вам без аварий десятилетиями.

ремонт своими руками неисправностей, не работает, как почистить и отремонтировать устройство

Для успешного ремонта любого оборудования необходимо знать его внутреннее устройство.

Циркуляционный насос состоит из множества деталей.

Существуют различные типы поломок, которые предполагают разные способы их ремонта.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Устройство циркуляционного насоса для отопления

Основные детали:

  • Металлический корпус, внутри которого размещаются действующие узлы. При изготовлении корпуса применяется нержавеющая сталь, алюминий или различные сплавы.
  • Электродвигатель — главная часть насоса.
  • Крыльчатка, представляющая собой колесо с лопастями. Она устанавливается на роторе и обеспечивает перекачку теплонесущей жидкости. Чаще всего крыльчатка изготавливается полимерной.

Фото 1. На схеме показано устройство циркуляционного насоса: указаны все самые важные детали.

Циркуляция в контуре возникает при вращении ротора с помощью электродвигателя. Вращающиеся лопасти выталкивают поступающую жидкость внутрь насоса дальше, в нагнетательный парубок. Широко распространены два типа насосов:

  • Мокрые — применяются для бытовых отопительных систем. При работе их ротор пребывает в жидкости, что обеспечивает постоянную смазку и своевременное охлаждение движущихся элементов.
  • Сухие — встречаются в больших и средних котельных, а также используются для обогрева значительных площадей. Двигатель с ротором сухой конструкции размещаются в отдельном блоке, и вращение передаётся на лопасти с помощью специальной муфты.

Основные неисправности и их ремонт своими руками

Многие неполадки насоса относятся к типовым, и для их устранения понадобятся минимальные знания. Ремонтные работы нужно проводить при выключенном электропитании.

Неисправности циркуляционного насоса отопления и ремонт своими руками

Владельцы загородных домов обустраивают индивидуальное отопление. Это обусловлено рядом причин: отсутствует централизованная магистраль, поиск наиболее экономичного варианта, удобство отопления (т.е. возможность включать отопительную систему вне зависимости от времени года).

Ключевым звеном в подобной системе является циркуляционный насос отопления. Он отвечает за создание принудительной циркуляции горячей жидкости для обогрева дома. Очень часто в работе циркуляционного насоса наблюдаются сбои и дефекты, которые срочно нужно устранять, иначе вся система может просто выйти из строя. В статье мы рассмотрим причины поломки циркуляционного насоса.

Насосы для принудительной циркуляции водыНасосы для принудительной циркуляции воды

Насосы циркуляции

Устройство и принцип работы циркуляционного насоса

Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

Циркуляционный насос сконструирован из следующих элементов:

  • корпус, который выполнен из нержавеющей стали или цветных сплавов;
  • электрический двигатель, вал которого соединен с ротором;
  • ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

  • с мокрым ротором;
  • с сухим ротором.

У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

Главные плюсы такого типа циркуляционного насоса:

  1. В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
  2. В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

Помпа и насос циркуляции теплоносителяПомпа и насос циркуляции теплоносителя

Циркуляционный насос и помпа

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

Наиболее частые неисправности, их причины и способы устранения

Бывают ситуации, когда циркуляционный насос для отопления не работает. Многие из неполадок можно устранить самостоятельно. Узнать неисправности можно по ряду отличительных для них характеристик.

Циркуляционный насос гудит, но крыльчатка не вращается

Пользователи часто задаются вопросом: почему гудит циркуляционный насос отопления и что делать в этой ситуации? Зачастую, шум насоса и при этом полная неподвижность крыльчатки возникают из-за окисления вала приводного двигателя.

Такая ситуация может случиться из-за того, что гидромашина на протяжении длительного времени не функционировала. Для того, чтобы отремонтировать насос своими руками, нужно выполнить последовательность действий:

  • изначально вы должны отключить электрическое питание;
  • затем необходимо слить из насоса и прилегающего к нему трубопровода всю жидкость;
  • после этого надо открутить винты и произвести демонтаж приводного двигателя совместно с ротором;
  • и последнее, что вы должны сделать — это сдвинуть насос с мертвой точки, для этого вам необходимо упереться рукой или отверткой в рабочую насечку ротора.
Строение насоса циркуляцииСтроение насоса циркуляции

Составные части насоса циркуляции

Насос будет издавать шум, но не функционировать и в том случае, если внутрь конструкции попадет какой-то посторонний предмет, который будет препятствием для вращения колеса. Здесь нужно осуществить проверку циркуляционного насоса отопления, найти лишнюю деталь и прибегнуть к ремонту циркуляционной помпы:

  • изначально отключается электропитание;
  • далее производится слив воды из насоса и трубопровода,
  • после чего нужно разобрать циркуляционный насос как показано на схеме на рисунке;
  • далее вам нужно убрать инородный предмет;
  • и на заключительном этапе — на входной патрубок устанавливается сетчатый фильтр.

Греется циркуляционный насос

Важно, чтобы температурный режим устройства был идентичен температурному режиму труб теплоносителя. Если он повысился, то значит были допущены недочеты в процессе монтажа или вы просто пользуетесь им неправильно. Причины, по которым может греться устройство, следующие:

  1. Монтаж был произведен неверно. Выявить неполадку просто: если насос греется сразу после установки, то причина явно кроется в этом.
  2. Засорение системы. При длительной эксплуатации в трубах скапливаются различные отложения и образуется ржавчина, что затрудняет прохождение жидкости. Следовательно, насос перегружается для того, чтобы обеспечить нормальную циркуляцию теплоносителя. При этом происходит перегревание двигателя, однако решить проблему может внеплановое техническое обслуживание.
  3. Инородный предмет. Когда в коммуникациях от труб и радиаторов находится слишком много шлака, начинают отслаиваться кусочки ржавчины или налета. Их попадание в устройство заклинивает электрический двигатель. Если вовремя не разобрать и не почистить прибор, то возникнет высокая вероятность поломки катушки электродвигателя и вы столкнетесь с проблемой, что циркуляционный насос для отопления вовсе не будет включаться.
  4. Подшипникам недостаточно смазки. Когда не хватает смазывающего материала, то подшипники очень быстро начинают стираться, что негативно сказывается на сроке эксплуатации устройства в целом.
  5. Невысокое напряжение в сети. При напряжении ниже 220 В, электродвигатель очень быстро перегревается, что влечет за собой выход из строя.

Включенный насос не гудит и не работает

Если включенный насос не издает никаких шумов, но и не функционирует, то возможны какие-то неполадки с электрическим питанием. Важно знать, как проверить циркуляционный насос отопления в этом случае.

Для этого не обязательно прибегать к разборке агрегата. Вам необходимо взять тестер и проверить уровень и наличие напряжения на клеммах прибора. Чаще всего для решения этой проблемы достаточно всего лишь произвести правильное подключение помпы к электропитанию.

Если в конструкции циркуляционной помпы присутствует плавкий предохранитель, то он мог попросту перегореть в процессе передачи напряжения в электрические сети.

Для того, чтобы привести насос в действие, нужно произвести замену перегоревшего предохранителя.

Схема проводки насосаСхема проводки насоса

Схема электропитания насоса циркуляции

Как отремонтировать циркуляционный насос отопления, если он отключается сам по себе

Если вы столкнулись с ситуацией, когда на внутренних стенках прибора появился слой известковых отложений и функционирующий насос периодически отключается, то вам необходимо срочно решить эту проблему.

Вам нужно разобрать устройство и очистить все его внутренние детали. Выполнять процедуру надо как можно скорее. Опоздание чревато окончательным выходом из строя циркуляционного насоса.

Почему шумит циркуляционный насос отопления

Стравливание воздуха из насоса циркуляцииСтравливание воздуха из насоса циркуляции

Выпуск воздуха из насоса циркуляции

Зачастую сильный шум появляется из-за слишком большого количества воздуха в трубопроводе. Для того, чтобы решить проблему, вам нужно знать как спустить воздух с циркуляционного насоса отопления.

Чтобы решить эту проблему раз и навсегда, вы можете установить в верхнем участке контура системы отопления специальный узел, который будет самостоятельно производить выпуск воздуха из трубопровода.

Стук в циркуляционном насосе отопления или сильная вибрация

Здесь скорее всего проблема заключается в износе подшипника. Все, что вам нужно сделать — это произвести замену этой детали.

Замена подшипника насосаЗамена подшипника насоса

Подшипник циркуляционного насоса

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

Вы можете столкнуться с проблемой, когда болты прикипели. Их нужно смочить жидкостью WD-40 и через 20-30 минут попробовать открутить вновь.

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции. Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя.
