Нужно ли использование реле?

Назначение реле контроля напряжения широко распространено. Вот некоторые ситуации, в которых помощь данного прибора необходима:

• Устанавливают данные приборы при частых попаданиях проводов на нейтральную фазу, тогда напряжение растет с нормальных 220 В до 380 В. Такие случаи очень часто происходят в частных домах.
• Также необходима установка реле, если трансформаторная подстанция находится на большом расстоянии. Так, как не будет достаточного напряжения для работы приборов.
• Существует возможность обрыва нейтрали, что приведет к перенагрузке сети.
• Опасность перегрузки сети существует и при использовании трехфазной системы. Если одна из фаз потребляет большее количество напряжения, в остальных будет недостаток, из-за этого могут пострадать многие бытовые приборы.

В большинстве случаев стоимость реле контроля напряжения довольно не высока.

В чем заключается работа реле контроля напряжения

Принцип работы реле контроля напряжения довольно прост. При перегрузке электросети из микросхемы прибора поступает соответствующий сигнал на электромагнитное реле. После этого, реле приостанавливает работу всей техники и электричество отключается.

Этот процесс происходит всего за несколько секунд и перегрузка не доходит до работающих приборов. Когда напряжение восстанавливается, реле автоматически подключает все приостановленные приборы к сети.

Устройство защиты от перенапряжения с реле РКН

5 лет назад был случай. Электрик ЖКХ шабашил в нашей девятиэтажке. Сосед врач был на работе. Его жена включила стиралку, готовила обед, смотрела телевизор. Дочка сидела за компьютером.

Электрик по ошибке снял не тот провод и оборвал общий ноль на вводе в подъезд. На стояке соседа во всех квартирах погорели бытовые приборы.

Его потери: морозильник, холодильник с загруженными продуктами, стиральная машина, телевизор, компьютер, радиотелефон и пяток лампочек освещения. Часть денег ему удалось вернуть через суд, но сколько нервов и времени ушло на это…

Вот и делайте вывод: нужно ли устройство защиты от перенапряжения в квартире на простом реле РКН или не стоит обращать на него внимание.

Содержание статьи

Современная промышленность выпускает различные защиты от перенапряжения со множеством функций при появлении аварийной ситуации в виде:

1. Простого снятия питания с подключенной нагрузки и автоматического ввода ее в работу при восстановлении параметров питающей сети.
2. Исправления уровня напряжения за счет подключения к цепям автотрансформатора дополнительных обмоток с разными схемами управления (сервопривод с электромеханическим приводом, релейная схема, электронные ключи на тиристорах или симисторах).
3. Переключения потребителя на альтернативный генератор системой автоматического включения резерва (АВР).

В этой статье я рассказываю о самом простом и доступном для каждого владельца квартиры первом способе: реле РКН. Оно относится к бюджетным защитам, но в то же время обладает высокой степенью надежности.

Перепады напряжения в электросети: как возникают и чем опасны

Современный российский стандарт, изложенный в ПУЭ, определяет уровень напряжения для однофазного электроснабжения при частоте 50 герц, как 230+/-10% вольт. То есть нормой считается 207÷253 вольта.

Именно это значение обязаны обеспечивать и поддерживать все без исключения энергоснабжающие организации. Однако на практике не все так просто.

Стихийные природные явления, ошибки электротехнического персонала, критические условия эксплуатации оборудования энергоснабжающих организаций периодически сказываются на качестве электроэнергии.

Поэтому в бытовой проводке, рассчитанной для надежной эксплуатации при рабочем уровне напряжения, создаются аварийные режимы или перепады напряжения в электросети. Они связаны с тем, что к нам в квартиру вместо заложенной правилами нормы поступает:

• повышенное напряжение более 253 вольт;
• или пониженное: менее 207.

Эти процессы происходят очень быстро, за что их называют «скачки напряжения».

Аварийный режим часто связан с искажением формы у стандартной частоты синусоиды, например, при ударе молнии в линию электропередачи.

Внешний импульс энергии накладывается на гармоничную синусоиду. Форма сигнала, принимая суммарное непредвиденное значение, отрицательно сказывается на работе электрических приборов, не приспособленных к таким условиям эксплуатации.

Кроме характерных ударов молний форму синусоиды искажают апериодические составляющие переходных процессов, вызванные переключениями нагрузок больших мощностей или работой сложных защит в энергосистеме.

При возникновении коротких замыканий или перегрузок в схеме электроснабжения происходит просадка напряжения или понижение его величины ниже минимально допустимого уровня.

Бытовые приборы в таких ситуациях подвергаются серьезным испытаниям: могут сгореть. Им необходима автоматическая защита от подобных аварийных режимов.

Повышенное напряжение в сети: откуда ждать неприятности в бытовой проводке

Сейчас я намеренно опускаю случаи проникновения импульсов молнии в домашнюю проводку. Эта большая тема раскрыта в очередной статье об ограничителях перенапряжения — УЗИП. Читайте там.

Разбирать будем другие случаи, связанные с ошибочной работой оборудования или электротехнического персонала.

Еще раз приведу схему трехфазного подключения с общей нейтралью, по которой работают все бытовые сети. Я о ней упоминал в статье об вычислениях электрического напряжения.

Между тремя фазами линий создается напряжение 380 вольт, а относительно любой фазы и нуля (нейтрали) — 220. Это упрощенный идеальный случай.

Он не учитывает то, что все потребители, включая провода и кабели, имеют различное электрическое сопротивление. Оно влияет на картину протекания тока и распределение падений напряжений на участках цепи.

Линейные и фазные напряжения на каждом участке немного отличаются друг от друга. Но это не сказывается на качестве работы бытовых электрических приборов.

Аварийный режим и их повреждения происходят по другой причине. Характерный пример — обрыв нуля. Его еще называют отгорание нуля.

Повышенное напряжение в сети происходит не столько из-за старости проводки, хотя она тоже сказывается, сколько за счет плохого монтажа и безобразной эксплуатации электриков ЖКХ.

Приведенная на составной фотографии картинка демонстрирует ужасный способ подключения алюминиевого провода обычной намоткой вокруг контакта предохранителя. Случай-то это не единичный.

Им искусственно создано высокое переходное сопротивление, на котором происходит нагрев изоляции. Она плавится, разрушается.

Под действием возросшего тока нагрузки перегреву будет подвергнут металл токопроводящей жилы: со временем она отгорит и разорвет цепь подключения общей нейтрали.

Подобные случаи, к сожалению, еще встречаются. Часто они заканчиваются аварийными ситуациями.

Обрыв ноля практически не сказывается на работе питающего трансформатора на подстанции: он по-прежнему выдает симметричные линейные напряжения на выходе. Каждое из них начинает работать на подключенную к ним нагрузку.

Поясняю их действие на примере контура АВ. В нем разность линейных потенциалов UАВ приложена к суммарному сопротивлению квартир RА и RВ, подключенным последовательно.

Величина этих сопротивлений носит чисто случайный характер: зависит от количества включенных в работу электроприборов. Например, владелец квартиры A пользуется только холодильником и дома у него сейчас никого нет.

Хозяйка квартиры B в это время стирает белье, у нее работает посудомоечная машина и электрическая плита, освещение. Могут быть включены и другие потребители.

Получается, что один общий ток IAB протекает по цепочкам обеих квартир, но к схеме A приложено довольно маленькое напряжение, а вся остальная часть действует на соседа. На практике эта величина может очень близко подходить к линейному значению 380 вольт.

От него сгорает холодильник и вся включенная в работу бытовая техника.

Однако не стоит забывать о других соседях. Квартира C тоже обладает каким-то случайным сопротивлением. По контурам BC и CA складываются свои падения напряжений.

За счет их взаимовлияния при обрыве нуля смещается нейтральная точка нуля из положения n в другое место n1.

На точке n1 появляется опасный потенциал относительно контура земли. Если кто-то из “умных соседей” выполнил зануление своих бытовых приборов, то на их корпусе автоматически оказывается это напряжение: появляется предпосылка получения электротравмы.

Когда «грамотный домашний электрик» ноль своей проводки садит на контур земли через трубопроводы отопления, водопровода, металлоконструкции лифта и подобные магистрали, то все эти части оказываются под опасным напряжением.

Система зануления используется как крайний случай защиты специфичного электроинструмента в промышленных условиях, носит временный характер, требует применения дополнительных защитных средств. В быту она опасна, да и давно потеряла свою актуальность.

Чем опасно повышенное напряжение в сети для потребителей электроэнергии

Давайте вспомним треугольник закона Ома и выразим для него электрический ток по формуле для участка цепи.

Сразу становится понятным, что на одинаковом сопротивлении повышение напряжения вызывает увеличение тока нагрузки. От него создается перегрев:

• нитей накаливания ламп и они перегорают;
• изоляции проводов токоведущих частей и особенно — обмоток электродвигателей. Лак плавится, провода слипаются, сгорают;
• электронных блоков питания сложной бытовой техники. Они выходят из строя.

Пониженное напряжение в сети: что происходит с бытовыми потребителями

Резистивные нагрузки типа ламп накаливания и Тэны просто недополучают питание. Они не справляются со своими задачами. А вот работающие электродвигатели могут сгореть.

Например, электрический двигатель насоса холодильника должен прокачивать хладон по внутренним магистралям. Но пониженное напряжение в сети не позволит обеспечить достаточную мощность для нормальной раскрутки ротора.

Создается большой противодействующий момент сил трения и гидравлического сопротивления среды, тормозящий раскрутку. В обмотках двигателя возникают повышенные токи, разрушающие изоляцию. Холодильник сгорает.

Аналогичные процессы происходят с электродвигателем стиральной или посудомоечной машины, которые должны насосом прокачать воду.

Обрыв нуля в однофазной сети и две фазы в розетке

Разрыв нулевого потенциала однофазной схемы питания не приносит таких бед, как отгорание нейтрали в сети 380 вольт. Здесь просто обрывается цепь протекания тока, а подключенные приборы перестают работать.

В этой ситуации может проявиться эффект, который принято называть “Две фазы в розетке”: при отключенном нулевом проводе и параллельно включенной нагрузке фазный потенциал присутствует на обоих контактах розетки.

Повреждения бытовых приборов при такой ситуации не происходит, но работать они без нормального питания не могут.

Реле защиты от скачков напряжения: 3 принципа работы

В своей практике релейщика мне пришлось эксплуатировать и налаживать 3 вида реле напряжения:

1. максимального действия, когда логика защиты контролирует уровень входного сигнала и при превышении заранее заданной уставки отключает питание с подключенной схемы;
2. минимального действия — контроль понижения установленного уровня;
3. комбинированного типа, включающего в себя первые 2 действия для поддержания работоспособности оборудования от нижнего до верхнего предела напряжения.

Для бытовых целей производители массово выпускают реле контроля напряжения (РКН), которые выполнены по комбинированному принципу, поддерживая на оборудовании только допустимые уровни.

Современные модули реле контроля напряжения можно условно разделить на два типа отличающихся конструкций:

1. электромеханические или аналоговые, реагирующие на величину напряжения за счет точно сбалансированной системы усилий пружин и силы притяжения электромагнита;
2. цифровые модули на микропроцессорах.

Первый тип массово использовался несколько десятилетий назад, а сейчас он постепенно вытесняется современными разработками.

При провалах и перенапряжениях эти типы реле просто отключают питание от нагрузки, выполняя таким способом свою защиту. Когда же уровень сигнала восстанавливается до нормального состояния, то логика устройств вновь замыкает свои контакты.

Здесь может встретиться особенность, когда конструкция выходных контактов реле защиты от скачков напряжения по мощности может не справиться с коммутируемой нагрузкой.

Приведу пример. Эта величина указывается в киловаттах или амперах прямо на корпусе реле РКН либо в сопроводительной технической документации.

Делаем пересчет нагрузки подключаемых приборов и по нему анализируем возможности отключающих контактов.

Если их мощности не хватает для надежного разрыва тока, то используем схему реле повторителя или дополнительного контактора, когда:

• наша защита своей выходной цепью управляет только работой обмотки добавочного модуля;
• его силовые контакты переключают мощную нагрузку.

Реле контроля напряжения 1 фазное: виды конструкций для квартиры

Наша бытовая сеть чаще всего работает по однофазной схеме. С нее и начну обзор различных моделей реле РКН. Прежде чем их выбирать рекомендую уточнить технические характеристики оборудования, которое планируете защищать.

Дорогие модели холодильников с высоким классом энергосбережения уже имеют встроенное реле защиты двигателя. Его вполне достаточно для сохранения работоспособности при перепадах напряжения.

Основные технические характеристики указаны наклейкой на корпусе и в сопроводительной документации.

Если такая защита уже встроена внутрь дорогого оборудования, то для неответственных потребителей можно приобрести индивидуальные защиты, выполненные в форме переходников:

• розетки с вилкой, подключаемой в схему питания;
• или удлинителя.

Подобные современные модули имеют:

1. малогабаритную электронную схему;
2. табло отслеживания основных электрических параметров;
3. индикацию режимов срабатывания.

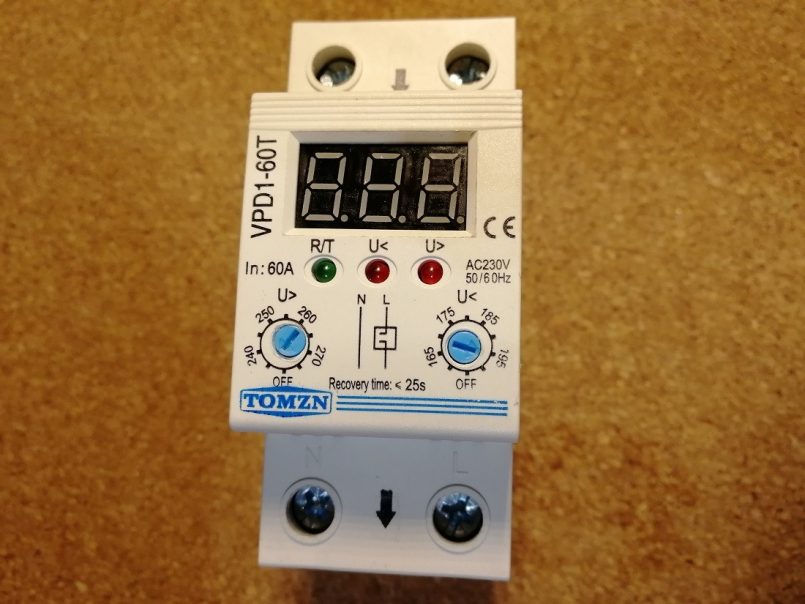

Защита на реле контроля напряжения 1 фазном, устанавливаемая на Din рейку, может использоваться для нескольких потребителей розеточных групп. Они имеют возможность простой настройки ряда характеристик.

Любителям мастерить все своими руками рекомендую для сборки простую схему реле напряжения с доступной базой.

Нечто подобное я собирал для советского холодильника Атлант после того, как его двигатель сгорел от броска напряжения. Было это очень давно. Уставки тщательно отбил на лабораторном стенде. Но допустил тогда две ошибки. Советую вам их учесть:

1. Выходное реле, переключающее силовые контакты, у меня было подобрано по мощности номинальной нагрузки с небольшим запасом. Его не хватило на надежное отключение аварийных токов, усиленных переходными процессами.
2. После проверки на стенде я подключил свою самоделку в схему и забыл о ней. Только где-то года через четыре решил проверить ее работоспособность. Принес на стенд, а она не работает. Вскрыл и увидел спекшиеся контакты.

Если будете собирать подобные схемы, то подбирайте реле по мощным силовым контактам или используйте схему с повторителем на контакторе. Не забываете о сроках периодических проверок.

Кстати, последний пункт рекомендую почаще выполнять даже для заводских модулей любых защит.

Внутри насыщенной электрооборудованием квартиры имеет смысл использовать три реле контроля напряжения:

• первое осуществляет защиты всех потребителей сети из электрического щитка в пределах 207÷253 вольта как резерв;
• второе настраивается под электродвигатели;
• третье защищает всю бытовую электронику.

Реле контроля напряжения 3 фазное для защиты частного дома

Современные производители выпускают большое разнообразие подобных модулей. Принцип работы и подключения их разберем на примере реле напряжения DigiTOP V-protector 380V.

Оно больше всего мне понравилось своими техническим характеристиками, красивым дизайном, прочным корпусом и удобными настройками из всех тех модулей, с которыми я ознакомился.

Реле контроля напряжения 3 фазное ставится на Din рейку. Его внешний вид показан в рабочем положении.

На входные клеммы 5÷8 сверху подаются 3 фазы и ноль прямого чередования, а снизу они снимаются. Цифровой дисплей указывает величину действующего фазного напряжения.

Если цифра мигает, а не постоянно светится, то это указание на то, что выходные цепи разомкнуты.

Светодиодная индикация используется при настройках. Справа на корпусе имеются четыре кнопки управления:

• 2 верхние предназначены для изменения величины уставки срабатывания вверх или вниз;
• Кнопка S позволяет выбирать режим симметрии или асимметрии.
• С помощью кнопки Т выставляют времена срабатывания.

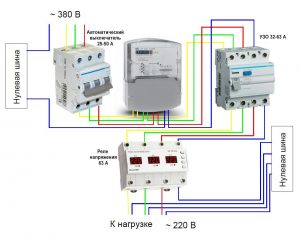

Упрощенная схема реле напряжения DigiTOP V-protector 380V показана на картинке ниже. Я ее взял с сайта производителя и для наглядности дополнил цветовой маркировкой проводов.

Модуль защиты рассчитан на коммутации номинальных токов 63 ампера. Для частного дома это более чем достаточно. Никаких дополнительных контакторов использовать не потребуется.

Внутри компактного корпуса размещены мощные клеммы с толстыми медными токопроводами. Они изолированными от печатного монтажа на платах: излишний нагрев исключен.

Модульная конструкция каждой фазы имеет свою микросхему управления и может работать автономно на встроенное однофазное реле.

Его мощные переключающие контакты внушают доверие, хорошо экранированы от электрической дуги, сопровождающей разрыв цепи столь большого тока.

Возможности настроек

Режим асимметрии выбирается для подключения трех независимых однофазных нагрузок. Здесь реле работает как 3 индивидуальных модуля защиты на 220 вольт.

При отклонении напряжения на любой фазе от величины уставки эта неисправность отключается встроенной защитой, а две другие остаются в работе.

После восстановления параметров питающей сети автоматика с установленной задержкой времени включает оборудование в работу.

Если происходит обрыв нуля в трехфазной схеме, то реле защищает оборудование от опасных последствий созданного режима. Оно использует среднюю точку, искусственно созданную на симметричной нагрузке, поддерживая нормальное электроснабжение.

Стоит вывести из работы любой из однофазных потребителей, как реле в этой ситуации автоматически обесточит остальные.

Если при работе происходит нарушение порядка чередования фаз, то реле сразу отключает все потребители. Такая защита в первую очередь необходима для электродвигателей: они сразу меняют направление вращения.

Симметричный режим применяется для питания трехфазного оборудования. Особую актуальность он имеет для асинхронных электродвигателей.

Реле напряжения DigiTOP V-protector 380V имеет возможность настройки уставки отклонения асимметрии от 20 до 80 вольт между любыми фазами. Оно имеет встроенную энергонезависимую память и хранит в ней все введенные параметры.

Подробное объяснение настроек этого реле и его испытание в своем видеоролике показывает Дмитрий электромонтажник Дурнев. Считаю, что его материал полезен для всех специалистов.

Заканчиваю тему про устройство защиты от перенапряжения с реле РКН. Многие вопросы еще могут потребовать дополнительной информации. Спрашивайте в комментариях. Отвечу.

⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Установка РКН на ДИН-рейке

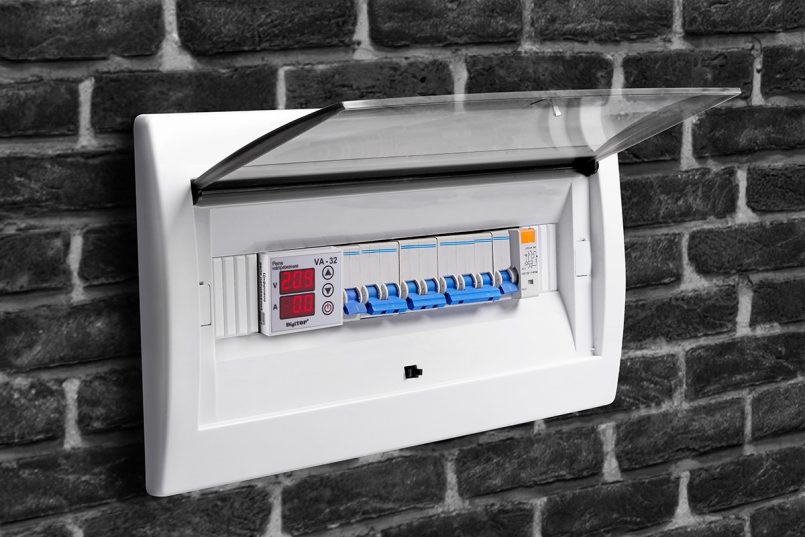

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

• возможность самостоятельной настройки рабочих диапазонов;
• наличие дополнительных функций в виде термозащиты;
• номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
• обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.

Общие рекомендации по вопросу подключения реле напряжения

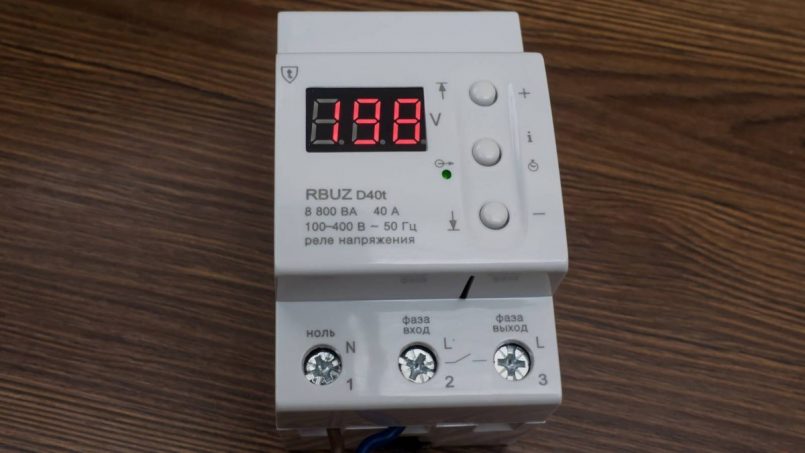

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

• контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
• контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
• контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik.com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

• «РН-113» – 1700;
• «Digitop VА-40» – 2500;
• «Ресанта АЗМ 2P 40А» – 800;
• «ZUBR D63t»–2900;
• «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Инженерия♻ Альтернативные источники энергии: время экономить

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Для чего нужно реле напряжения

Назначение реле напряжения

Если ваша электросеть постоянно занижена или меняется в больших пределах, тогда вам нужен стабилизатор напряжения, который при изменении напряжения сети в пределах 150 — 270 В, на выходе даст стабилизированное напряжение 220 В. При относительно стабильной сети, когда она меняется незначительно, вам необходимо в квартирный щиток установить реле напряжения. Для чего нужно реле напряжения?

Реле напряжения РН — 111М

Реле напряжения отключает напряжение сети, если оно станет меньше 170 или больше 260 В. Для старой электропроводки обгорание нуля не такое редкое явление. Нулевой провод в подъездном щите может отвалиться по таким причинам как обгорание при ослабшем креплении. Старение проводов увеличивает его сопротивление, нулевые провода греются, ослабляется болтовое соединение, как результат все это приводит к обгоранию нулевого провода.

Причиной обрыва нулевого провода может быть также неопытность и недобросовестность электрика, замыкание фазы на нулевой провод воздушных электросетей при сильном ветре. В подъездный электрощит приходят три фазы, которые равномерно распределяется по квартирам, а нулевой провод идет общим для всех. Если оборвется нулевой провод, меняется распределение напряжения по квартирам.

В розетке может появиться напряжение около 380 В, идущее через включенную нагрузку соседней квартиры, которая питается от другой фазы. В результате горят все подключенные электроприборы и техника. Поставив реле напряжение, при обрыве нуля отключится все напряжение сети в квартире, и все подключенные электроприборы останутся целыми. Обрыв нуля проводника может произойти в общедомовом щите или на подстанции. Вот для чего нужно реле напряжения.

Принцип работы реле напряжения

Конструктивно этот прибор выполнен в пластмассовом корпусе и предназначен для установки на din-рейку в электрощитах. Реле имеет электронную часть и электромеханическую.

Устройство реле напряжения

Электронный модуль предназначен для определения высокого и низкого аварийного порога напряжения и подачи сигнала на управляющий элемент. В аварийном случае управляющий сигнал поступает на электромагнитное реле, которое срабатывает и отключает напряжение сети.

Некоторые реле напряжения имеют возможность ручной установки нижнего и верхнего порога аварийного напряжения и времени включения сети прибором, после появления нормального сетевого напряжения.

Более дорогостоящие устройства могут иметь дисплей, для удобного чтения параметров сети. Эти приборы не предназначены для защиты от скачков напряжения вызванных ударом молнии. Для молниезащиты используются специальные ограничители напряжения.

Как проверить реле напряжения

При приобретении реле напряжения в электротоварах, вряд ли кто проверит вам его на работоспособность. Поэтому от продавца требуйте гарантии на прибор. Проверить реле напряжения можно на ЛАТРе (лабораторный автотрансформатор), которым вручную на выходе можно менять напряжение от 0 до 250 В.

Лабораторный автотрансформатор ЛАТР

Собрав схему подключения реле напряжения с лампочкой вместо нагрузки, ручкой автотрансформатора меняют напряжение от номинального в сторону нижнего и верхнего порогов аварийного напряжения, контролируя тестером момент выключения лампочки и определяют пороги напряжения срабатывания

Тоже интересные статьи
