Как измерить сопротивление мультиметром

Мультиметры широко используются не только профессиональными электриками, но и домашними мастерами. С помощью них возможно измерить все известные электрические величины, применяемые на практике в различных электрических сетях. В статье рассмотрим как измерить сопротивление мультиметром. Для подобных целей существует встроенный омметр, который дает возможность проверить этот параметр и получить определенное значение у трансформаторов, катушек, конденсаторов, различных элементов радиоэлектроники, а также у кабелей и проводов.

Содержание

Мультиметры аналоговые и цифровые

В основе работы измерительных приборов лежит закон Ома. В нем определяется понятие сопротивления, представленного в виде отношения напряжения в проводнике к силе тока, протекающего в этом же проводнике (R = U/I). Таким образом, сопротивление в 1 Ом соответствует силе тока в 1 А с напряжением 1 В. Следовательно, если напряжение и ток заранее известны, то рассчитать и померить сопротивление совсем не сложно. Простейший омметр по сути является одновременно источником тока и амперметром со шкалой, где нанесена градуировка в Омах.

Первоначально приборы для замеров сопротивления могли выполнять лишь одну функцию. Измерение проводилось в максимально короткие сроки и давало точные результаты. Впоследствии появились универсальные измерительные устройства – мультиметры, где омметр является лишь одной из составных частей, включаемый в нужный режим. Аналоговыми приборами тоже необходимо уметь правильно пользоваться, начиная от подключения и заканчивая обработкой полученных данных.

Внешний вид цифровых и аналоговых устройств заметно отличается. В первом случае результаты измерений отображаются на дисплее в виде конкретных цифровых показателей. В аналоговых приборах вместо табло используется проградуированный циферблат, где стрелка останавливается возле нужного значения. Таким образом, цифровые мультиметры сразу позволяют определить и выдать готовые данные, а в аналоговых требуется дополнительная обработка полученных результатов.

Цифровые мыльтиметры оборудованы датчиком, указывающим на степень разрядки источника питания. При недостаточной силе тока прибор просто не будет работать. Аналоговые устройства в подобных ситуациях никак не сигнализируют, а начинают выдавать неправильную информацию. Как правило, в быту могут использоваться любые мультиметры с достаточными значениями пределов измеряемого сопротивления. Они позволяют выполнять любые задачи, в том числе измерить сопротивление резистора.

Однако, данные устройства не подходят для замеров больших величин по причине малой мощности и слабых источников питания. Для этих целей применяются мегаомметры, работающие от мощной батареи с повышающим трансформатором или генератора тока.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

• Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
• Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
• Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Порядок работы с мультиметром при замере сопротивлений

После изучения инструкции и подготовки мультиметра к работе, можно приступать к непосредственному проведению измерений. Все действия в целом выполняются одинаково, независимо от измеряемого объекта.

Черный измерительный провод нужно вставить в гнездо СОМ, а конец проводника красного цвета – в гнездо VΩmA. Далее путем поворота переключателя диапазонов мультиметр необходимо включить.

Перед замерами небольших параметров сопротивления переключатель нужно установить в секторе «Ω». Его окончательное положение фиксируется напротив цифры «200». Таким образом, возможность измерений будет находиться в диапазоне от 0,1 до 200 Ом. Далее измерительную цепь нужно проверить на наличие замыканий. Для этого щупы касаются друг друга, а на экране появляются цифры от 0,3 до 0,7, показывающие величину сопротивления в измерительных проводах. Данное значение следует проверять при каждом включении мультиметра. Если провода разомкнуты, то на левом крае дисплея высветится цифра 1.

При выполнении замера нужно одновременно коснуться контактов на участке. В случае исправного состояния потребителя или самой цепи показания прибора будут отличаться, поскольку у всех элементов разное сопротивление. Если проверяется целостность предохранителя, шнура или провода, сопротивление находится в диапазоне низких значений, примерно 0,7-1,5 Ом. Подключение к потребителям тока дает результат уже в пределах 150-200 Ом. Становится заметной зависимость мощности от сопротивления: чем выше мощность потребителя, тем ниже его сопротивление.

Когда показания мультиметра остаются неизменными, диапазон измерений необходимо переключить на цифру 2000, что дает возможность делать замеры в промежутке от 0 до 2000 Ом. При отсутствии результата нужно переключиться на следующее значение и вновь провести измерение. Следует помнить о высокой чувствительности мультиметра в положении «2000к». В случае одновременного касания руками щупов, устройство покажет сопротивление человеческого тела и полученные данные будут искаженными.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как измерить силу тока мультиметром — инструкция с видео

Как измерить силу постоянного и переменного тока мультиметром

Как мультиметром измерить силу тока

Как измерить сопротивление заземления

Как проверить аккумулятор автомобиля мультиметром на работоспособность дома без приборов: как узнать заряд и ёмкость тестером, измерить напряжение и силу тока

Как Проверить Сопротивление Мультиметром Датчика • Проверка тестером

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Как прозванивать мультиметром

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах. Если же вам что-то непонятно, пишите мне!

Как проверить резистор мультиметром на исправность: инструкция.

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

• Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
• При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
• Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
• Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Данные отображаются на стрелочном индикаторе или дисплее с применением аналогового или цифрового способа передачи информации. Если же вам что-то непонятно, пишите мне!

Как проверить мультиметром сопротивление: инструкция по измерениям

Переходим к измерениям

Итак, деталь на столе, щупы в руках, мультиметр в зелёной зоне, предел выставлен верно. Мы готовы.

Прикладываем щупы к кабельным выводам постоянного резистора. Смотрим на табло. Если деталь исправна, табло покажет номинал, обозначенный на её корпусе. Для резисторов производства СССР допускалось отклонение на 10 % как в плюс, так и в минус.

Крутим крутилку влево до упора. В таком положении сопротивление между крайними выводами должно соответствовать номиналу резистора. Проверяем этот факт.

Далее крутим регулятор вправо. Ставим примерно на середину. И замеряем сопротивление между левым и средним контактом. Записываем. Измеряем сопротивление между правым и средним контактом. Записываем. Складываем — должны получить результат первого измерения.

Смотрим, как измеряют сопротивление цифровым мультиметром.

Как проверить сопротивление мультиметром: последовательность, нюансы и правила

Ток в такой схеме не пойдёт через сопротивление — зачем, есть же более простой путь. Так и в случае с Васей.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности. Если же вам что-то непонятно, пишите мне!

Проверка сопротивления резистора при помощи мультиметра не выпаивая на плате

Принцип работы

Мультиметр электрический в большинстве бюджетных моделей работает на микросхеме 1CL7106.

Когда измеряется напряжение, сигнал подается с переключателя на вход 31 через резистор R17.

Чтобы измерить величину постоянного тока, в разрыв цепей подключается мультиметр. Сила тока воспринимается резисторами в зависимости от установленного диапазона, после чего падение напряжения с них поступает на вход 32.

На схеме изображены только основные функции. Многие модели имеют дополнительные. Какой мультиметр лучше, каждый пользователь решает в зависимости от специфики измерений.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Измеряя сопротивление, можно определить сопротивление между двумя датчиками мультиметра или другого элемента испытательного оборудования. Если же вам что-то непонятно, пишите мне!

Какие бывают мультиметры?

Схема измерения сопротивлений

Какого бы типа ни был мультиметр, применение омметра есть практически в каждом. Чаще всего с его помощью проверяются сопротивления резисторов, трансформаторов, катушек индуктивности и исправность плавких предохранителей. Ниже приведена упрощенная схема измерения сопротивлений.

Здесь применяются опорные резисторы R1. R6 и токозадающие R101 и R103. В режиме измерения сравниваются опорное и входное напряжение, равные отношению измеряемого и опорного сопротивлений.

Прибор применяют для обнаружения обрывов в цепи, пробоя обкладок конденсаторов, проверки целостности печатных проводников на электронных платах.

Объяснение измерений мультиметра

| Electronic Design

Перепечатано с разрешения Evaluation Engineering

Мультиметр или цифровой мультиметр (DMM) является одним из наиболее важных и распространенных элементов лабораторного оборудования. Мультиметры используются для проведения основных электрических измерений, связанных с законом Ома. Сюда входят такие измерения, как напряжение, ток, сопротивление и т. д. Мультиметры могут быть как портативными, так и настольными. Настольные мультиметры, как правило, обеспечивают более высокую точность, чем их меньшие портативные аналоги. Для этой цели в этой статье мы предположим, что используется настольный мультиметр.

Закон Ома Измерения мультиметром

Начнем с  Напряжение постоянного тока , одного из самых простых и часто используемых мультиметровых измерений. Измерение напряжения постоянного тока используется для определения разности электрических потенциалов между двумя точками в цепи постоянного тока или «постоянного тока». Эта разница потенциалов измеряется в единицах [вольт постоянного тока]. Чтобы измерить напряжение постоянного тока с помощью настольного мультиметра, после его включения выберите режим «DC V».

Подсоедините щупы к мультиметру; положительный щуп должен быть подключен к порту «INPUT HI», а отрицательный щуп должен быть подключен к порту «INPUT LO». Подайте питание на проверяемую цепь или устройство и проверьте точки цепи.

Измерение напряжения переменного тока  почти идентично измерению напряжения постоянного тока, однако этот режим используется для измерения потенциала напряжения между двумя точками цепи переменного или «переменного тока». Единицей измерения напряжения переменного тока является [вольт переменного тока]. Чтобы измерить напряжение переменного тока с помощью настольного мультиметра, выберите режим «AC V» и подключите щупы. Положительный щуп должен быть подключен к порту «INPUT HI», а отрицательный щуп должен быть подключен к порту «INPUT LO». Подайте питание на проверяемую цепь или устройство и проверьте точки на цепи 9.2*р. Поскольку даже у проводов есть сопротивление, провода датчиков могут фактически добавить к наблюдаемому измерению сопротивления. По этой причине существует два различных режима измерения сопротивления: 2-проводной режим и 4-проводной режим.

Если вас не беспокоит добавочное сопротивление проводов датчика, двухпроводного измерения сопротивления будет достаточно. Это более простое измерение, а датчики менее сложны и дороги. При 2-проводном измерении подаваемый ток и наблюдаемое напряжение измеряются через одни и те же датчики.

Чтобы выполнить двухпроводное измерение сопротивления с помощью настольного мультиметра, выберите режим «Ом» или «Ом» и подключите щупы к портам «ВХОД HI» и «ВХОД LO». Убедитесь, что тестируемая цепь или устройство выключены. Затем прощупайте нужный участок цепи.

Если вам нужно максимально точное измерение сопротивления, вам нужно выполнить 4-проводное измерение сопротивления . При 4-проводном измерении используются 2 дополнительных датчика, отсюда и термин «4-проводной». Два провода используются для подачи тока, а два других используются для измерения напряжения. Это устраняет эффективное падение напряжения на сопротивлении проводов датчика, что делает измерение напряжения и, следовательно, результирующего сопротивления более точным.

Чтобы выполнить 4-проводное измерение сопротивления с помощью настольного мультиметра, выберите на мультиметре режим «Ом» или «Ом» (возможно, вам придется нажать эту кнопку несколько раз, чтобы убедиться, что выбран 4-проводной режим). Подсоедините первый набор датчиков к портам «INPUT HI» и «INPUT LO», а второй набор датчиков к портам «SENSE HI» и «SENSE LO». Убедитесь, что проверяемая цепь или устройство отключены, затем проверьте нужную область цепи, используя оба щупа «HI» на одной стороне компонента и оба щупа «LO» на другой стороне измеряемого компонента

Важно, чтобы цепь не была включена во время измерения сопротивления. Поскольку мультиметр измеряет сопротивление как вычисление наблюдаемого падения напряжения из-за подаваемого тока, включение цепи вызовет помехи при измерении сопротивления и приведет к неправильным показаниям.

Постоянный ток или постоянный ток измеряет однонаправленный поток электронов в цепи, и единицей измерения является [амперы постоянного тока]. Для выполнения любого измерения тока в цепи должен быть «разрыв», который затем замыкается мультиметром, позволяя току течь через сам мультиметр. Другими словами, измерение тока должно производиться последовательно с цепью; тогда как измерения напряжения и сопротивления выполняются параллельно со схемой.

Чтобы измерить постоянный ток с помощью настольного мультиметра, выберите режим «I DC» на мультиметре. Подсоедините положительный щуп к порту «мА» для измерения малых токов или к порту «10А» для измерения больших токов. Подключите отрицательный щуп к порту «INPUT LO». Приложите щупы к соответствующим точкам последовательно с цепью, затем подайте питание на проверяемую цепь или устройство и запишите измерение постоянного тока.

Переменный ток  или переменный ток — это измерение тока, который периодически меняет направление. Единицей измерения переменного тока является [ампер переменного тока]. Как и при измерении постоянного тока, переменный ток должен измеряться последовательно со схемой, чтобы позволить электронам проходить через мультиметр для выполнения измерения.

Для измерения переменного тока с помощью настольного мультиметра выберите режим «I AC», подключите положительный щуп к порту «мА» для измерения малых токов или к порту «10А» для измерения больших токов. Подключите отрицательный щуп к порту «INPUT LO». Подсоедините щупы к соответствующим точкам последовательно с цепью, затем подайте питание на проверяемую цепь или устройство.

Одной из самых распространенных ошибок при измерении тока мультиметром является использование порта «мА» при измерении больших токов. При измерении токов свыше 200 мА лучше переключиться и использовать порт «10А», чтобы не перегорел предохранитель внутри мультиметра.

Дополнительные измерения мультиметра

Проверка диода  — Мультиметры также можно использовать для измерения падения напряжения на диоде с прямым смещением. Чтобы измерить падение напряжения на диоде, мультиметр автоматически подает небольшое напряжение на щупы и увеличивает это напряжение до тех пор, пока два щупа не будут электрически соединены (т. е. диод станет проводящим и смещенным в прямом направлении). Единицей измерения для проверки диодов является [вольт постоянного тока].

Чтобы выполнить проверку диодов с помощью настольного мультиметра, установите мультиметр в режим проверки диодов, нажав кнопку с символом диода. Подключите положительный щуп к порту «INPUT HI», а отрицательный щуп к порту «INPUT LO». Убедитесь, что тестируемая цепь или устройство выключены. Приложите щупы к диоду (убедившись в соблюдении полярности), затем запишите падение напряжения на диоде.

Измерение непрерывности  (или электрического соединения) с помощью мультиметра является чрезвычайно полезным инструментом отладки и устранения неполадок. Когда цепь не работает должным образом, одним из первых действий при обнаружении проблемы является проверка наличия всех ожидаемых соединений и отсутствия нежелательных коротких замыканий. Конечно, можно использовать режим измерения сопротивления мультиметра, чтобы проверить наличие этих соединений, но использование режима непрерывности делает это еще проще. Это связано с тем, что мультиметр издаст звуковой сигнал, если между щупами есть соединение с низким сопротивлением, поэтому вам даже не нужно отрывать взгляд от схемы, которую вы отлаживаете.

Важно проверить руководство вашего мультиметра, чтобы увидеть, где он рисует линию с точки зрения «низкого сопротивления», чтобы издавать жужжание непрерывности. Это сопротивление составляет около 20 Ом для многих мультиметров. Чтобы проверить непрерывность с помощью настольного мультиметра, установите мультиметр в режим непрерывности, нажав кнопку со звуковым символом. Подключите положительный щуп к порту «INPUT HI», отрицательный щуп к порту «INPUT LO» и убедитесь, что проверяемая цепь или устройство отключены. Проверьте различные точки цепи и прислушайтесь к звуковому сигналу непрерывности.

Частота

Мультиметры также можно использовать для измерения частоты сигнала переменного напряжения. Частота — это измерение количества циклов, повторяющихся в сигнале каждую секунду. Например, синусоидальная волна, которая повторяет 10 циклов каждую секунду, будет иметь частоту 10 Герц или Гц. Диапазон входных частот мультиметров может сильно различаться, поэтому убедитесь, что ваш мультиметр способен измерять сигналы более высокой частоты. Как и напряжение, измерение частоты выполняется параллельно цепи.

Использование специального частотомера рекомендуется при необходимости измерения высокочастотных сигналов с более высокой точностью. Чтобы измерить частоту с помощью настольного мультиметра, установите мультиметр в режим «FREQ», затем подключите положительный щуп к порту «INPUT HI», а отрицательный щуп к порту «INPUT LO». Убедитесь, что тестируемая цепь или устройство включено, затем прощупайте измеряемый компонент на предмет частоты.

В заключение
Выбор лучшего мультиметра может оказаться непростой задачей. Ценовые диапазоны могут сильно различаться в зависимости от бренда и характеристик. Обязательно изучите все факторы, которые необходимо учитывать при выборе настольного мультиметра.

Как измерить сопротивление мультиметром

10 июня 2022 г.

9 июня 2022 г. Лео Максвелл

Сопротивление является одним из самых популярных трех измерений любой электрической системы: напряжение, ток и сопротивление. Сопротивление, как и его название, на самом деле противодействует току, протекающему в цепи. Или вы можете сказать это как оппозицию среды, из которой должен течь ток. А свойство материала пропускать через него ток называется проводимостью. Таким образом, металлы или другие материалы с хорошим значением проводимости означают, что они имеют меньшее сопротивление.

Его единица измерения Ом названа в честь великого ученого и физика Джорджа Саймона Ома, который дал наиболее важную и практическую формулу электрических расчетов «закон Ома». Сопротивление можно определить по закону Ома как

V = IR или R = V/I

, где v представляет собой напряжение, I — ток, а r — сопротивление. Согласно ему, сопротивление обратно пропорционально току, при увеличении сопротивления ток будет уменьшаться, а при уменьшении сопротивления ток будет увеличиваться.

Хотя сопротивление является реальной оппозицией протеканию тока, оно становится очень важным при проектировании электрических систем или проверке других параметров устройств и двигателей. В этом смысле определение фактического значения омов становится настолько важным, что это можно сделать простыми шагами с помощью лучшего цифрового мультиметра или аналогового измерителя.

Если вы не профессиональный электрик, мы настоятельно рекомендуем вам сначала пройти необходимый инструктаж по технике безопасности, чтобы избежать несчастных случаев. Внимательно прочтите инструкцию к мультиметру и строго следуйте ей. Чтобы измерить сопротивление с помощью мультиметра, выполните следующие шаги соответственно:

1. В первую очередь проверьте питание мультиметра и состояние батареи.
2. Теперь подключите красные щупы к соответствующему разъему для измерения сопротивления, а черный к разъему COM, который предназначен для нулевого или общего провода.
3. Теперь выключите цепь, в которой нужно измерить сопротивление, если в цепи есть какой-либо конденсатор, разрядите и его.
4. Следующим шагом является установка диапазона показаний в омах, если у вас есть мультиметр с ручным управлением, в противном случае установите поворотный переключатель на сопротивление, и измеритель автоматически установит диапазон в омах.
5. Теперь подключите провода к проверяемому компоненту или цепи и проверьте показания на экране, всегда устанавливайте надежный контакт.
6. Если вы хотите измерить низкое сопротивление, установите диапазон с наименьшим значением сопротивления, в некоторых продвинутых мультиметрах есть еще один вариант относительного режима, с помощью которого можно получить более точные показания.
7. После проверки мультиметр выключается для экономии заряда батареи.

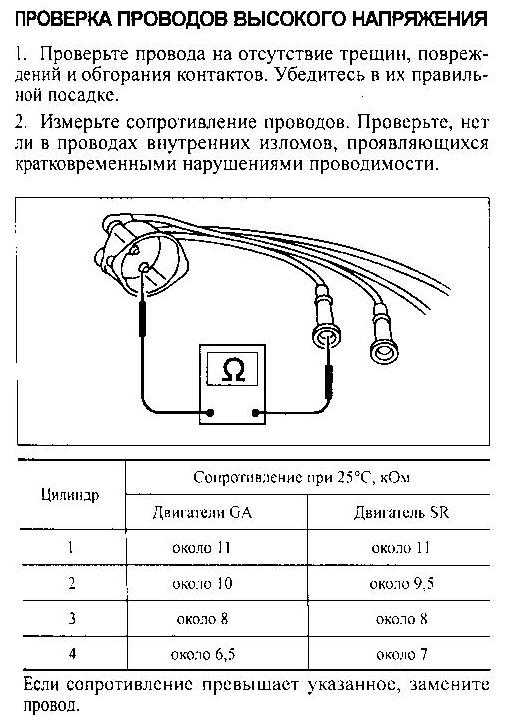

Как измерить сопротивление провода

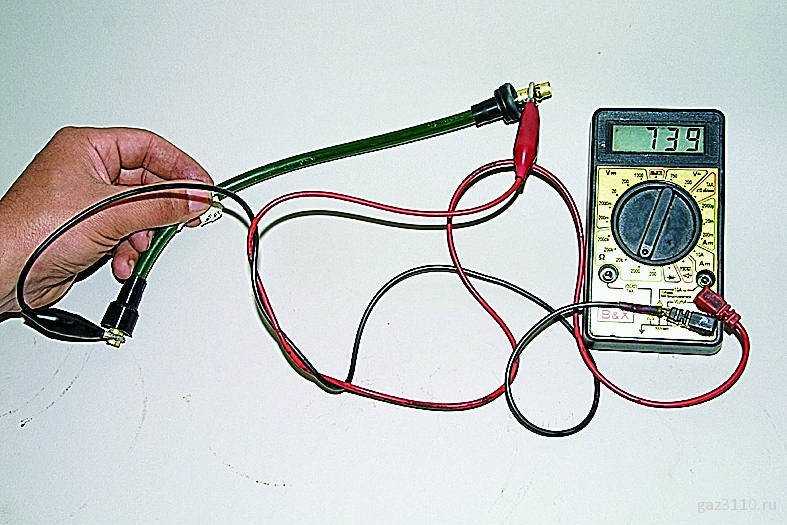

Определение сопротивления провода с помощью мультиметра мало чем отличается от других измерений сопротивления. Но перед испытанием необходимо помнить о некоторых моментах. Вы должны быть уверены, что ваш мультиметр имеет то близкое разрешение, которое требуется для проверки конкретного провода. Другие шаги такие же, как и раньше, например, подключение черного щупа к COM-разъему и красного бананового щупа к разъему с измерением сопротивления.

Теперь предположим, что есть кусок провода сечением 2,5 мм с оголенными концами с обеих сторон. Большинство мультиметров имеют ручной диапазон, поэтому сначала установите самый высокий диапазон этого мультиметра. Теперь подключите щупы счетчика к обоим концам этого провода и посмотрите показания на экране. Если на счетчике видны нулевые показания, это означает, что диапазон высокий, поэтому постепенно уменьшайте этот диапазон и проверяйте результаты на экране. В этом процессе появится диапазон, где вы увидите точное сопротивление провода.

Много раз мы видим знак 1 или OL на счетчике при проверке сопротивления проводов или чего-то еще. Это фактически указывает на то, что диапазон слишком мал для измерения сопротивления. В этом случае вам придется периодически увеличивать диапазон.

Существует также ручной процесс проверки правильного диапазона сопротивления для удобства во время теста. Например, если у вас есть кусок медного провода, проверьте удельное сопротивление этого провода по таблице калибров, а также его длину. Теперь применим эту формулу,

R = Удельное сопротивление*длина/площадь

С помощью этого можно получить возможное значение сопротивления провода и установить диапазон в соответствии с ним.

Как измерить сопротивление в цепи

Если вы профессиональный электрик или инженер-электрик, то должны знать, что сопротивление нельзя измерить в цепях под напряжением. Причиной этого является функциональность мультиметра для определения сопротивления. Мультиметры подают известное напряжение в цепь, чтобы определить возможный ток и сопротивление этой цепи. При наличии внешнего напряжения мультиметр не может дать точных результатов.

Итак, первый шаг — отключить все источники питания в этой цепи и отсоединить батареи. Мы рекомендуем также отключить конденсатор, если он есть в цепи. Теперь вы можете проверить сопротивление между любыми двумя выбранными точками цепи.

Как считать омы на цифровом мультиметре

Общее домашнее использование Цифровые мультиметры с ручным диапазоном измерения имеют отдельные диапазоны для различных измерений сопротивления. Это может быть 20 Ом, 200 Ом, 20 кОм, 2 мегаом и так далее. Теперь, если селекторный переключатель находится в диапазоне или сопротивлении 200 Ом, и вы получаете показание 87 на измерителе, это 87 Ом.

Аналогично, если диапазон установлен на 20 кОм, результаты показывают, что величина сопротивления составляет 0,86 или 0,90, что означает, что сопротивление составляет 860 или 900 Ом. Поскольку теперь диапазон измеряется в килоомах, и мы должны умножить результат на 1000.

Если мультиметр показывает 1 или OL (превышение предела), это указывает на то, что сопротивление выше по величине, и вам необходимо увеличить диапазон до 200 кОм или более.

Если полученный результат равен 0,00 или почти равен нулю, вам необходимо уменьшить диапазон сопротивления, поскольку это указывает на то, что значение сопротивления намного ниже выбранного диапазона. Уменьшение диапазона до 2к или 200 Ом может дать в этом случае правильный результат.

Можно ли измерить сопротивление в цепи под напряжением ?

Вполне естественно, что у кого-то возникает вопрос, почему мы не можем измерить сопротивление в цепях под напряжением, но можем измерить напряжение и ток. Кроме того, вы можете провести эксперимент, чтобы проверить сопротивление в цепи под напряжением и вообще не получить никаких показаний. Это из-за принципа работы мультиметров.

Мультиметры подают известное эталонное напряжение или ток в цепи и рассчитывают сопротивление в соответствии с ним. Поэтому, когда кто-то пытается сделать это на живом или на цепи с каким-то напряжением, это влияет на работу мультиметра, и вы не можете получить результат.

Что такое импеданс?

Импеданс (Z) — это более широкая форма сопротивления тока для анализа промышленных цепей. На самом деле это общее сопротивление цепи или устройства протеканию тока. Он состоит из двух величин, одна из которых является сопротивлением, а другая — реактивным сопротивлением.

Z = R + X

Здесь Z — полное сопротивление, R — сопротивление, а X — реактивное сопротивление. Реактивное сопротивление — это часть сопротивления тока в цепи, которая изменяется в зависимости от частоты, а сопротивление — постоянная часть и не зависит от частоты.

Лео Максвелл

Лео Максвелл в основном инженер-электрик и писатель-любитель, имеющий 13-летний опыт работы в электронной и приборостроительной промышленности. У него есть практический опыт работы в различных областях, таких как электростанции, солнечная энергия, автомобилестроение и товары народного потребления.
