установка радиаторов своими руками в квартире, как правильно поставить, как добавить отопительную батарею самостоятельно, монтаж, как монтировать

Содержание:

Необходимые инструменты и материалы
Устройства для сброса воздуха
Заглушки
Запорные элементы
Дополнительные инструменты и материалы
Выбор места установки
Правила установки радиаторов отопления
Способы крепления к стене
Установка напольных приборов отопления
Обвязка приборов отопления
Одностороннее подключение
Диагональное соединение
Седельное подключение
Видео

При сборке или реконструкции отопительных систем обязательно выполняется установка или замена приборов отопления. Проблему, как правильно монтировать радиаторы отопления, вполне можно решить самостоятельно, не прибегая к помощи квалифицированных специалистов.

Необходимые инструменты и материалы

Ни один строительный или монтажный процесс невозможно осуществить без определенного набора инструментов и устройств. В данном случае необходимо знать, что нужно для установки радиатора отопления. Чаще всего используются один и тот же набор за исключением некоторых случаев.

К примеру, алюминиевые и биметаллические радиаторы устанавливают одинаково, а чугунные батареи — по другой схеме. Они требуют использования более крупных заглушек, а кран Маевского заменяют автоматическим воздухоотводчиком, устанавливая его в самой верхней точке системы. Стальные радиаторы панельного типа имеют металлические дужки и укомплектованы кронштейнами для навешивания.

Устройства для сброса воздуха

В радиаторах отопления всегда скапливается воздух, который необходимо периодически сбрасывать. На алюминиевых и биметаллических радиаторах для этой цели устанавливают краны Маевского. Чаще всего он располагается на свободном верхнем коллекторе. По размеру это устройство немного меньше выхода, поэтому дополнительно устанавливают переходник, который поставляется в комплекте с краном.

Выбирая кран Маевского, следует ориентироваться на диаметр коллектора.

Помимо этого устройства используются автоматические воздухоотводчики, которые также подходят для установки на радиаторы. Однако автоматические устройства отличаются большим размером, а их корпус может быть только латунным или никелированным. Поэтому на белых эмалированных радиаторах такое устройство смотрится не очень привлекательно. Это сильно снижает спрос на автоматические воздухоотводчики.

Заглушки

Радиаторы с боковым подключением имеют четыре выхода. К двум из них подключается трубопровод системы отопления, на третьем чаще всего устанавливают кран Маевского, а четвертый выход закрывают заглушкой. Этот элемент не портит внешний вид современной батареи, так как выкрашен белой эмалью.

Запорные элементы

В процессе монтажа батарей в квартире обязательно понадобятся краны. Они могут быть шаровыми или запорными, второй вариант позволяет регулировать теплоотдачу.

Краны располагают на входе трубопровода в радиатор и на его выходе. Шаровые краны позволяют отключить батарею от общей системы на случай экстренного ремонта или замены во время отопительного сезона. В этом случае подача теплоносителя в батарею прекращается без ущерба для работы всей системы. Шаровые краны имеют сравнительно невысокую цену, что дает им большое преимущество перед аналогичными устройствами. Однако с их помощью невозможно регулировать теплоотдачу прибора отопления, что служит отрицательной характеристикой устройства.

Запорные регулирующие краны перекрывают подачу воды в радиатор в экстренных случаях, и одновременно позволяют изменять интенсивность потока теплоносителя. Кроме того такие устройства выглядят привлекательнее и имеют две конфигурации, прямую и угловую. Это дает возможность сделать обвязку более аккуратной. Но стоит учитывать, что стоимость запорных регулирующих кранов на несколько пунктов выше цены шаровых кранов.

В некоторых случаях при использовании шаровых кранов устанавливают терморегуляторы. Они могут быть электронными, автоматическими и механическими. С помощью этого устройства можно изменить теплоотдачу батареи. Но следует помнить, что эти устройства способны только уменьшить поток, следовательно, на плохо греющих радиаторах такое устройство ставить не нужно.

Дополнительные инструменты и материалы

Для моделей радиаторов настенного типа следует приобрести крюки или кронштейны, количество которых подбирается в зависимости от количества секций прибора отопления:

• Если количество секций не превышает 8, а длина составляет меньше 1,2 метра, то прибор крепится в трех точках, две в верхней части и одна снизу.
• Каждые следующие 5-6 секций требуют дополнительного крепления.

Кроме того в процессе решения вопроса, как установить радиатор отопления самостоятельно, понадобится льняная подмотка и сантехническая паста, с помощью которых обеспечивается герметичность соединений. Также следует позаботиться о наличии дрели, сверлах и уровне. Могут пригодиться дюбели. Помимо этого необходимо приобрести или взять в аренду оборудование для соединения труб и фитинговых элементов.

Выбор места установки

Перед тем, как поставить радиатор отопления в квартире, важно правильно определить место его расположения. В большинстве случаев приборы отопления размещают под окном, чтобы теплый поток препятствовал проникновению в помещение холода от оконного проема. Ширина радиатора отопления должна составлять 70-75 процентов от ширины окна, в этом случае стекла будут меньше запотевать.

Существуют определенные правила установки отопительных батарей в квартире под окном:

• Прибор должен находиться точно посередине с погрешностью не больше 2 см.
• Расстояние от пола до прибора отопления может составлять от 8 до 12 см.
• Между подоконником и радиатором необходим просвет в 10-12 см.
• Между стеной и задней стенкой прибора следует оставить зазор 2-5 см.

Соблюдение этих правил позволит теплому воздуху нормально циркулировать в помещении, обеспечивая эффективный обогрев.

Правила установки радиаторов отопления

Установка радиаторов отопления под окном должна выполняться с соблюдением определенных правил:

• Перед началом монтажных работ необходимо выровнять стену, это сделает процесс установки намного проще.
• Затем на стене отмечают середину оконного проема.
• Затем отмеряют 10-12 см от подоконника и проводят горизонтальную линию, она будет служить ориентиром для выравнивания верхнего края радиатора.
• Монтаж кронштейнов выполняется по-разному, поэтому следует узнать, как правильно ставить батареи отопления. Если в системе отопления есть циркуляционный насос, то радиатор следует располагать строго горизонтально. Для радиаторов в системе с естественным движением теплоносителя необходимо сделать уклон в 1% по ходу воды. Больший уровень уклона может стать причиной застоев.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Установка напольных приборов отопления

Несмотря на легкий вес алюминиевых радиаторов, иногда не получается навесить их на стену. К примеру, на стены, обшитые гипсокартонными листами, или выполненные из легкого бетона не рекомендуется навешивать какие-либо конструкции без дополнительной поддержки. Некоторые модели чугунных и стальных приборов отопления укомплектованы ножками, но их внешний вид не всегда эстетичен.

Биметаллические радиаторы и алюминиевые могут устанавливаться на пол с помощью специальных кронштейнов. Их фиксируют на полу, устанавливают радиатор и с помощью специального приспособления фиксируют нижний выход батареи на кронштейне.

Напольные крепления могут иметь фиксированную или регулируемую высоту. На полу такие крепежные элементы фиксируются посредством гвоздей или дюбелей.

Обвязка приборов отопления

Для решения вопроса, как поставить батарею отопления и подключить ее к трубопроводу общей системы, используют следующие способы:

• Седельное подключение.
• Одностороннее подключение батарей отопления.
• Диагональное подключение.

Если для установки выбраны радиаторы с нижним подключением, то вопрос решается просто. Производитель сам определяет расположение подающей и обратной трубы и требует беспрекословного выполнения рекомендаций. В противном случае эффективность обогрева не гарантируется.

При решении задачи, как добавить батарею отопления в квартире, следует знать, что радиаторы с боковым подключением могут устанавливаться вышеперечисленными способами.

Одностороннее подключение

Такой вид подключения может использоваться в системах однотрубного или двухтрубного типа. Так как в большинстве квартир система выполнена из металлических труб, то следует рассмотреть обвязку для этого варианта. Для работы понадобятся следующие элементы:

• Шаровые краны в количестве 2 штук.
• 2 тройника.
• 2 сгона, эти детали имеют наружную резьбу с двух концов.

Соединение элементов выполняется по определенной схеме. Для однотрубной системы требуется обязательная установка перемычки-байпаса, которая позволит перекрыть подачу теплоносителя в радиатор при непредвиденных ситуациях. Установка крана на байпасе строго запрещена, так как он перекрывает движение теплоносителя по стояку.

При наличии сварочного оборудования и навыков работы с ним перемычку-байпас можно приварить. Двухтрубная система может собираться без байпаса. В этом случае подающая труба подключается к верхнему коллектору, обратная – к нижнему выходу. Краны устанавливаются в любом случае.

Герметичность соединений достигается за счет использования льняной подмотки и наносимой поверх нее сантехнической пасты. Количество намотки необходимо контролировать, так как ее излишки могут привести к образованию микротрещин на корпусе соединяемых элементов, что грозит последующим разрушением. Такую осторожность следует соблюдать при соединении элементов из всех материалов, кроме чугунных изделий.

Диагональное соединение

При диагональном подключении приборов отопления можно получить наиболее эффективную теплоотдачу. При нижней разводке процесс подключения выглядит довольно просто: в верхний вход с одной стороны осуществляется подача теплоносителя, который выходит с другой стороны в нижней части.

Такая конструкция выглядит более эстетично, чего нельзя сказать об однотрубной системе с вертикальным стояком. Однако зная, как правильно установить радиатор отопления, можно и с этим вариантом добиться высокой эффективности обогрева.

При решении вопроса, как правильно поставить батареи отопления, следует знать, что при подключении радиатора к однотрубной системе обязательно требуется установка байпаса.

Седельное подключение

Такой вариант подключения радиаторов к системе отопления больше подходит для нижней разводки труб или при их скрытом подведении.

Установка на однотрубной системе может выполняться с перемычкой-байпасом или без нее. При отсутствии байпаса необходим монтаж кранов. Их наличие позволит снять радиатор в случае аварии и заменить его сгоном.

Использование седельного подключения радиаторов при вертикальной разводке считается малоэффективным, так как потери тепла в этом случае могут достигать 15%.

Установка батарей отопления своими руками: мастер-класс с фото

Оглавление:
Установка батарей отопления своими руками: крепление радиатора на стену
Как установить радиатор отопления: подключение к отопительной системе

Как бы сложно ни выглядел процесс установки отопительных приборов, все же он вполне доступен для осуществления своими руками. Раз уж вы задались целью самостоятельно собрать систему отопления или просто заменить поизносившийся радиатор, то придется осваивать всю технологию. Именно решением этого вопроса мы и займемся в данном мастер-классе с пошаговыми фото, в котором вместе с сайтом stroisovety.org подробно изучим данный вопрос со всех сторон и узнаем, как выполняется установка батарей отопления своими руками: их крепление и подключение к магистралям отопительной системы.

Неважно, какой вид отопительных приборов вы собираетесь устанавливать – если речь идет о водяной системе отопления, то все они имеют единый принцип монтажа, который условно можно разделить на два этапа.

Установка батарей отопления своими руками: крепление радиатора на стену

Здесь все просто – главное все четко разметить и в нужном месте просверлить отверстия.

Для начала необходимо определиться с высотой установки отопительных батарей. Принцип таков – снизу отопительного прибора должно остаться свободное пространство для хорошего притока к батарее охлажденного воздуха. Как правило, это не менее 100мм над полом. Теперь берем в учет расстояние между верхней и нижней подводкой (500мм), добавляем отступ от пола 100мм и получаем уровень установки верхних кронштейнов батареи. Отмеряем 600мм и с помощью уровня отмечаем горизонтальную линию или просто ставим метки в предполагаемых местах установки кронштейнов.

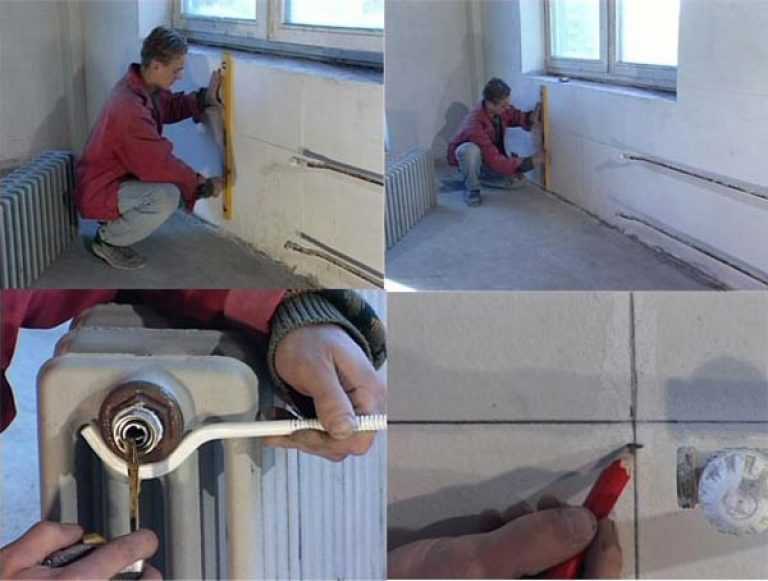

Как правильно установить батарею – разметка

На полученной горизонтали отмечаем расстояние между двумя кронштейнами. Это расстояние в зависимости от типа отопительного прибора определяется либо в соответствии с межсекционными промежутками, либо исходя из скоб, установленных на тыльной стороне конвектора.

Следующим шагом необходимо перенести положение кронштейнов или мест крепления на 500мм ниже. Для этого с помощью того же уровня от меток установки верхних креплений опускаются две вертикали, на которых и откладывается расстояние в 500мм.

Установка батареи отопления своими руками фото

Вот и все, теперь мы имеем четыре необходимые точки крепления, в которых перфоратором бурим отверстия, вставляем в них пластиковые пробки и привинчиваем кронштейны, необходимые для монтажа батареи.

Бурение отверстий в стене для установки кронштейнов

После того как кронштейны станут на свои места, можно вешать батарею на место, проверять ее уровень и переходить к работам по подключению.

Как установить радиатор отопления – монтаж кронштейнов

Как установить радиатор отопления: подключение к отопительной системе

Установка батарей отопления в квартире, а вернее их подключение к трубопроводам, осуществляется в зависимости от используемого материала. Чтобы было понятно, уточню – каждая из современных систем трубопроводов имеет свои принципы и тонкости монтажа, поэтому их необходимо учитывать в процессе работы.

Комплектация батареи отопления фото

Для начала батарею или радиатор необходимо оснастить разъемными соединениями, заглушкой и краном Маевского для сброса воздуха. Как правило, американками или кранами с разъемным соединением оснащаются нижние подводки радиаторов отопления, а в верхние монтируется заглушка и кран Маевского.

Батарея с краном Маевского фото

Для надежности и герметичности соединение этих элементов системы отопления с радиатором осуществляется с помощью пакли. Эту работу удобнее выполнять на батарее, снятой со стены. Оснащенный необходимым оборудованием радиатор после своей комплектации снова вешается на стену.

Движемся дальше и переходим к непосредственному подсоединению трубопроводов – здесь без знания материала и принципов сборки трубопроводов не обойтись. В данном мастер-классе подключение и монтаж батарей отопления мы осуществляем с помощью полипропиленовой трубы, которая соединяется с помощью паяльника.

Монтаж батарей отопления своими руками фото

Включаем паяльник в сеть, дожидаемся его полного нагрева и приступаем к работе. Для начала собираем подводку – к отрезку трубы припаиваем резьбовой переходник и вкручиваем в него ответную часть американки или разъемного крана. Когда подводка готова, подгоняем ее размер до нужного и впаиваем в тройник, расположенный на магистральном трубопроводе.

Когда последний стык хорошенько остынет, подводку можно присоединять к радиатору отопления – все, что для этого нужно, так это только соединить разъемное соединение и затянуть его с помощью ключа. Вторая подводка к радиатору собирается аналогичным образом.

Как правильно установить батарею отопления

Вот теперь можно с полной уверенностью сказать, что монтаж батарей отопления своими руками выполнен, далее систему отопления наполняют водой и переходят к ее первому запуску.

Ну и напоследок один дельный совет – установка батарей отопления должна осуществляться с соблюдением горизонтального уровня. Если его не выдержать, то в одном из верхних углов в процессе работы системы будет скапливаться воздух. Как результат, батарея (или радиатор) будет прогреваться не полностью, и ее работа окажется менее эффективной.

Автор статьи Михаил Корнеев

Почему батареи ставят под окнами и как правильно установить радиатор отопления под окном

Качество обогрева напрямую зависит от расположения отопительных приборов.

Казалось бы, ну какие здесь могут быть проблемы: строители все давно за нас решили. В том-то и беда, что не все строители «вешают» радиаторы верно. А жить с этими батареями — вам.

Мебельная студия Автор

Пример в доказательство моего тезиса — этот радиатор у входа в квартиру. Отопительный прибор появился здесь явно не в результате работы профессионалов. И дизайнеру проекта пришлось его маскировать от безысходности — перенос вряд ли был возможен.

Думаете, единичный случай? — О, как вы ошибаетесь!

Екатерина Нестеренко

На фото: случай, когда застройщик явно перепутал стены. Фото с сайта butovopark.com

Konstantinova Tatiana

Почему батареи ставят под окнами
А не рядом с ними, не на расстоянии метра, не в дальней части комнаты? Для ответа достаточно открыть школьный учебник физики.

Плоскость окна гораздо холоднее внутренней поверхности наружной стены здания. Например, у современных зданий сопротивление теплопередаче наружных стен, как правило, составляет 3,0…3,5 кв.м град/Вт, а у окон — всего 0,6…0,7 кв.м град/Вт. То есть окна в несколько раз холоднее стен.

В физике есть такое понятие, как конвекция — движения воздуха с разной температурой. Теплый воздух легче холодного: он поднимается вверх. А тяжелый холодный воздух соответственно опускается вниз.

m. kunyakina

Как должно быть: Зимой при контакте с прохладным стеклом комнатный воздух охлаждается и «стекает» вниз, к подоконнику.

Упираясь в подоконник, холодный воздух может повернуть в сторону комнаты (иногда это видно по колыханию легких занавесок). И может спуститься на пол возле окна. Само по себе это не страшно. Но если в этой зоне стоит рабочий стол, кровать или играют дети — холодный воздух становится проблемой. Находиться здесь будет не только неприятно, но и опасно.

Вот поэтому радиаторы и ставят под окнами. Вот потому максимально «укорачивают» подоконники (как на фото). Холодный воздух от окна опускается к батарее, нагревается и стремится подняться вверх, блокируя прохладные потоки. Сидеть недалеко от такого окна вполне комфортно.

Борис Бутцев

На этом рисунке показаны направления воздушных потоков около окна зимой. Видно, что они отличаются при разной глубине установки окон. Автор этой и следующих схем — кандидат технических наук А.Д. Кривошеин, институт СибАДИ (г. Омск)

Борис Бутцев

Здесь показано распределение температур зимой на обычном пластиковом окне с двухкамерным стеклопакетом. Видно, насколько поверхность окна холоднее воздуха в помещении

AB Architects

А зачем окну теплый воздух от радиатора?
Чтобы не было запотевания и плесени на откосах. Восходящий поток теплого воздуха подогревает стеклопакет, снижая риск появления конденсата. И за счет такой циркуляции в квартире создается комфортный микроклимат, улучшает эффективность отопительной системы.

ОБ ЭТОМ…
Конденсат и грибок: Почему потеют окна и как это исправить

Борис Бутцев

На схеме — распределение температур зимой у окна с работающим приточным клапаном. Видно, что зона низких температур находится только у корпуса клапана — достаточно высоко от пола. Виден «язык» тёплого воздуха, выходящего от прибора отопления. Подоконник совсем немного перекрывает прибор отопления

Вывод: При перепланировке во время ремонта не стоит переносить приборы отопления из-под окна на боковую стену. Отапливать помещение в целом они продолжат, но около окна вы получите «холодную зону».

Corkstyle

Пример на фото: ситуация, в которой чаще всего переносят радиаторы от окна на стену — присоединение лоджии. Пример, когда подоконный блок демонтировать запретили (и радиатор остался на старом месте)

Nataly Komova

Проблема 1: радиатор невозможно повесить под окном
На фото выше — пример присоединенной к комнате лоджии, когда все «по закону»: перепланировку согласуют, только если радиатор останется за пределами лоджии.

Но ведь мы только что объяснили, почему окну нужен поток теплого воздуха. Ведь за столом у такого окна будет холодно сидеть. Что делать?

Решение: Выход в такой ситуации — вешать или ставить под окно электроконвектор. Запрещено обогревать лоджию приборами центрального отопления. А использовать электрообогреватели — никто не запретит. Как и в случае с обычной батареей, лучшее место для него (или масляного обогревателя, или любого другого типа электрообогревателей) — под окном.

Алеся Семилетова

На фото — вариант присоединения лоджии с размещением радиаторов по стенам от прежнего оконного блока. Для того чтобы сидеть в кресле у окна было комфортно, необходим электроконвектор — в зоне «бывшей» лоджии

Uliana Grishina | Photography

Проблема 2: радиатор рядом с дверью на лоджию
По сути это разновидность предыдущей проблемы. При присоединении лоджий цель хозяев не всегда увеличить площадь помещения. Иной раз речь всего лишь о замене блока с окном на французские двери в пол. Остекление на прежнем месте, но для радиатора места не нашлось.

В этой ситуации показаны только внутрипольные конвекторы.

Екатерина Нестеренко

Фото с сайта couo.ru

Внутрипольный конвектор (на фото выше) устанавливается непосредственно под окном и работает как обычная (только невидимая) батарея. Такой конвектор может использоваться в качестве основной системы отопления даже в помещении с французскими окнами, но выбирать нужно модель с принудительной конвекцией — вентилятором.

ОБ ЭТОМ…
Хороший вопрос: Как выбрать внутрипольный конвектор для квартиры

Надя Кармин

Кстати: Как поставить батарею у французского окна? Вообще-то, точно так же, как и у обычного. Причем когда стоят панорамные окна, отопление должно быть интенсивнее — из-за высоких теплопотерь. И лучше всего создать у окна тепловую завесу — она будет препятствовать теплообмену между холодным воздухом, идущим от окна, и теплым внутри квартиры.

soak.com

Проблема 3: размеры радиатора и его положение
Случается, что радиатор, установленный под окном, слишком короткий. Он не обеспечивает необходимый нагрев помещения, да и конденсат на окне в таком случае не редкость. Что делать?

Как правильно установить батарею отопления под окном
В идеале прибор отопления должен быть равен ширине окна или же занимать бОльшую часть оконного проема. Это поможет избежать гуляния сквозняков, а заодно предотвратит отсыревание откосов.

Важно: Если по каким-то причинам под вашим окном установлена слишком короткая батарея, не торопитесь менять ее на другую. Радиатор увеличенной длины (и теплоотдачи) может нарушить систему отопления, продуманную застройщиком. Получится, что вы «воруете» тепло у соседей. Лучше закажите проект отопления у проектировщиков дома. Они лучше знают возможности установленной системы и помогут найти решение без ущерба для других жильцов.

Дизайн-студия «Gradiz»

Если же батарея, на ваш взгляд, слишком длинная, выходов два. Первый и самый простой — установить на радиатор терморегулятор. Он поможет поддерживать в комнате комфортную температуру и при этом обойтись без конвекционных сквозняков.

Второй — более технологичный — подключить систему «Умный дом» или ее элементы: автоматика будет сама отслеживать температуру в помещении и регулировать при необходимости. На фото выше: выключатели со встроенным температурным датчиком, отслеживающим нагрев помещения.

Uglova Design

Проблема 4: экран на радиатор «для красоты»
Правильный экран не просто «уродливую батарею загораживает» — он всегда работает (в паре с подоконником) на то, чтобы прогретый воздух беспрепятственно поднимался вверх и обдувал стекло. Как следствие, на стекле не будет конденсата и обмерзания, а на откосах — плесени.

Проверьте, все ли верно с вашим экраном на радиатор.

• Холодный воздух поступает к радиатору через щель у пола (см. фото).
• Экран не слишком плотный, то есть прикрывая, он не блокирует радиатор полностью.
• Теплый воздух поднимается вверх через отверстия в подоконнике (пример ниже).

Екатерина Нестеренко

Хорошее решение: есть возможность поступления воздуха к прибору отопления снизу и выхода нагретого воздуха вверху. Фото с сайта indizajn.ru

Екатерина Нестеренко

Неудачное решение: прибор отопления блокирован, нет щели внизу (у пола) и каналов выхода тёплого воздуха вверх. Фото с сайта viewout.ru

Yuri Grishko

Анастасия Бархатова

Закрыть батарею под окном декоративным экраном, конечно, можно. Главное — чтобы экран не мешал воздуху попадать к нагретым поверхностям и уходить вверх. То есть декоративная планка должна быть с перфорацией — не только сверху, но и по всей ее поверхности.

Наталия Спивак и Надежда Борцова

По фото не всегда понятно, только ли в нижней части экрана сделали отверстия. Или корректно учли технологические выходы в подоконнике. При условии, что столешница-подоконник имеет отверстия для «обдува» окна — это правильный экран для батареи

Проблема 5: подоконник блокирует радиатор
От подоконника лучше избавиться совсем. Но вряд ли с этим согласятся любители цветов или посиделок на окне (многие специально устраивают здесь лежанку, чтобы читать или любоваться видами).

Alexey Trofimov Photography

Запомните формулу идеального подоконника: он должен перекрывать прибор отопления не больше, чем на 1/3…1/2 ширины прибора отопления. Только тогда тёплый воздух сможет свободно выходить из-под подоконника вверх.

В очень широких подоконниках (такие бывают в домах с толстыми кирпичными стенами) необходимо делать специальные вентиляционные отверстия, чтобы теплый воздух от радиатора мог подниматься прямо к оконному блоку.

bearmade.ru

На фото: такой подиум или скамья под окном — интересное решение. Обратите внимание: по всему периметру широкого подоконника сделаны вентиляционные отверстия — на окне не будет скапливаться конденсат, а сидящий рядом человек не будет страдать от сквозняков

INT2architecture

На фото: здесь формально к радиатору достаточно доступа со всех сторон, и даже «крышка» металлического комода — сетчатая. Я бы вот только убрал с нее цветочницу. Или сдвинул ближе к краю, оставив между ней и окном зазор для теплого воздуха

Проблема 6: мойка / мебель под окном
Или любая другая корпусная мебель с фасадами — вроде встроенного комода, секции кухни или тумбы для раковины.

Дина Александрова

Под каждым окном должен быть собственный радиатор. Но так бывает далеко не во всех домах — один застройщик знает почему.

Владелец квартиры решает использовать пространство под окном и устанавливает мебель, ограничивая доступ теплого воздуха от прибора отопления к окну. И сразу возрастает риск появления конденсата на окне и плесени на откосах.

Что делать: В ситуациях, когда прибор отопления предусмотрен не был, а мебель в комнате иначе чем под окно не поставить — подумайте про утепление откосов. Если не можете организовать «обдув» теплым воздухом, хотя бы исключите промерзание.

Олеся Олейникова

Проблема 7: плотные шторы
Шторы не должны мешать движению теплого воздуха от прибора отопления к окну. Когда они свисают по сторонам от окна и не перекрывают радиатор — проблем нет.

Но вспомните фото из начала статьи: первое, что хочется сделать с теми радиаторами на стене — закрыть их плотной шторой. Вот этого точно делать не стоит.

Dasha Kaluja

Длинная плотная штора, закрывающая окно, существенно уменьшит теплоотдачу от радиатора — в комнате станет заметно прохладнее. А значительная часть нагретого батареей воздуха будет расходоваться на обогрев улицы.

Что делать: Вешать римские или рулонные шторы. Они не должны быть длинной до пола и не должны касаться края подоконника. В противном случае шторы будут блокировать подсос воздуха с уровня пола к прибору отопления и подачу теплого воздуха к окну.

Грета Вульф — Greta Wolf

Проблема 8: ванна под окном — как быть с радиатором
Ванная комната — то место, где сквозняки особенно опасны, а влажность — гораздо выше, чем в жилом помещении. Поэтому отопление в ванной с окном должно решать две задачи: препятствовать появлению конденсата на окне и устранению конвекционных сквозняков. Со всем этим способны справиться и обычная батарея, и внутрипольный конвектор. Установить его можно в нишу под батарею под окном, а для выхода горячего воздуха проделать в подоконнике вентиляционные отверстия.

ВАША ОЧЕРЕДЬ…
Если у вас остались вопросы о том, как правильно повесить радиатор или где расположить батарею под окном — задавайте их в комментариях

Спонсируемые

Düsseldorf | Gemeinsam zu Ihrem Wohntraum

Как правильно установить батареи в устройства с батарейным питанием?

Хотите знать, как установить батареи в устройство с батарейным питанием? Какая сторона отрицательная, а какая положительная? Какой стороной аккумулятор идет на пружину? В некоторых электронных устройствах с батарейным питанием может быть трудно понять, каким образом нужно устанавливать батареи.

Как правильно установить батарейки

На некоторых игровых контроллерах, фонариках, игрушках, часах или пультах дистанционного управления нет иллюстраций или указаний для знака «+» или «-» на устройстве, на котором вы устанавливаете батареи. как правильно установить батарейки. Мы покажем вам наиболее распространенные и простые способы определения места установки батарей с изображением или без рисунка или оттиска на вашем игровом контроллере Xbox, термостате, фонарике, игрушке, часах или пульте дистанционного управления или без них. Пульт не работает после замены батарейки? Узнайте здесь, как починить пульт дистанционного управления.

СОВЕТ: Отрицательная (-) сторона батареи подключается к пружинной стороне устройства, а положительная (+) сторона батареи подключается к плоской стороне устройство. Если в устройстве нет пружины, найдите отпечатки + и – на устройстве и аккумуляторе, чтобы правильно заменить аккумулятор или аккумуляторы.

Все батареи имеют знак + или – на каждом конце. Аккумуляторы имеют две клеммы: положительную (+) и отрицательную (-). Это говорит вам, какой конец батареи положительный или отрицательный. Посмотрите на концы батарейки типа АА, она покажет положительный (+) на одном конце и отрицательный (-) на другом. Плоский конец — отрицательная сторона, а часть с утолщением — положительная + сторона. См. изображения ниже…

Батарейка AA с четкими метками + и –
Положительная сторона имеет NUB – Отрицательная сторона плоская
На вашем игровом контроллере или пульте дистанционного управления должна быть иллюстрация, показывающая, куда вставляются батарейки

Положительный + сторона батареи
Вставьте эту сторону батареи NUB в ПЛОСКУЮ область устройства

Отрицательную сторону батареи
Вставьте эту ПЛОСКУЮ сторону батареи в область ПРУЖИНЫ устройства

На большинстве устройств с батарейным питанием на пластике или под крышкой батарейного отсека должна быть отметка, указывающая, как устанавливать батарейки. В некоторых устройствах эта информация отсутствует, поэтому вот наиболее распространенный способ установки батареи или батарей. См. изображение ниже…

Изображение батареи на пульте дистанционного управления
Положительная сторона этого пульта дистанционного управления отмечена знаком + | Отрицательная сторона батареи подключается к пружине

На большинстве устройств с батарейным питанием, в которых используются батареи круглого цилиндрического типа, такие как двойные батареи AA, тройные батареи AAA, C и D, отрицательный конец (плоский конец) батареи идет на пружину, а положительный конец (сторона с утолщением) идет на положительный конец. Пружина находится на отрицательной стороне, чтобы оказывать давление на батарею, чтобы удерживать ее на месте, чтобы она оставалась надежной.

Установка батареек в пульт дистанционного управления
Найдите символы + и – на устройстве | Совместите батареи, как показано на рисунке

Установка батареи на + и –
Совместите отрицательный ПЛОСКИЙ конец батареи с пружиной

Батарейки правильно установлены в пульте дистанционного управления
Положительная сторона батареи NUB к плюсу на пульте дистанционного управления | Отрицательная батарея ПЛОСКОЙ СТОРОНОЙ к отрицательной на дистанционной пружине

Все ли батареи установлены одинаково?

Обратите внимание, что в некоторые игрушки или другие устройства, работающие от батареек, батарейки могут устанавливаться не так, как описано. Поэтому всегда проверяйте, есть ли у игрушки или устройства рисунок на задней крышке батарейного отсека. Если иллюстрации нет, найдите знак «плюс» в том месте, где батареи вставляются в устройство, и большинство из них будет показывать положительный (+) или отрицательный (-) способ установки батарей.

Всегда ли отрицательный полюс батареи находится на пружине?

На большинстве устройств с батарейным питанием да. Пружина — это отрицательный конец для подключения батареи AA или AAA. Пружина удерживает батарею на месте.

Как заменить батарейки в вашем устройстве

1. Удалите старые батарейки из устройства — игровые контроллеры Xbox, фонарики, термостат, игрушки, часы, пульты дистанционного управления…
2. Утилизируйте старые батарейки в соответствии с правилами утилизации.
3. Проверьте батарейный отсек на предмет коррозии или протечек батарей.
4. Очистите аккумуляторный отсек от следов коррозии.
5. Используйте новые батареи, предназначенные для вашего устройства с батарейным питанием.
6. Извлеките батареи из упаковки и выбросьте пластиковую упаковку.
7. Установите в устройство новые батареи.
8. Совместите положительную (+) и отрицательную (-) маркировку на батареях в устройстве, чтобы убедиться, что они установлены правильно.
9. Проверьте устройство, чтобы убедиться, что оно работает правильно.

Замена батареек в фонарике
Проверьте батарейку на + или –, затем вставьте отрицательную или плоскую сторону батарейки в фонарик

Как заменить батарейки в контроллере Xbox
Обратите внимание на + и – символы на контроллере | Просто вставьте батарейки, чтобы они соответствовали + и –

Как заменить батарейку в термостате
Не все батарейки расположены в одном и том же месте на всех термостатах | Аккумуляторы некоторых термостатов расположены сбоку | Перед заменой батареек в термостате прочтите руководство | У некоторых термостатов нет пружины в держателе батареи, поэтому проверьте, где он показывает + и –, и правильно вставьте батареи

Нужна помощь с установкой батарей в игровые контроллеры Xbox, термостат, фонарики, игрушки, часы или пульты дистанционного управления? Отсутствует иллюстрация установки батарей, и вы не знаете, как установить батареи? Пожалуйста, оставьте комментарий ниже с описанием вашего устройства и типа батарей, которые вы пытаетесь установить правильно, и мы сможем помочь.

Как установить батарею

Прежде чем пытаться отсоединить и снова подсоединить аккумулятор к автомобилю, убедитесь, что все электрическое оборудование выключено, включая систему зажигания, кондиционер, свет и радио. Выньте ключи из замка зажигания, и если в автомобиле есть кнопка с частотным управлением (брелок) с бесключевым доступом, брелок должен находиться на расстоянии не менее 2 метров от автомобиля.

В автомобилях с компьютеризированной электрической системой отсоединение аккумулятора может стереть память модуля управления двигателем (ECM), модуля управления коробкой передач (TCM), часов, радио, кодов безопасности и навигационных систем. Резервный аккумулятор можно использовать для сохранения памяти, подключив источник питания к разъему прикуривателя, разъему OBD (бортовой диагностики) или используя перемычки на положительном клеммном проводе, заземленном на корпусе автомобиля.

Если вам необходимо сбросить настройки системы управления аккумуляторной батареей (BMS), FOB или системы Idle Stop Start (ISS) в случае приведенного ниже предупреждения, ходовые качества автомобиля будут восстановлены после завершения хотя бы одного ездового цикла. Цикл движения обычно определяется в руководстве по эксплуатации вашего автомобиля.

 ПРЕДУПРЕЖДЕНИЕ

• Перед установкой новой батареи обязательно ознакомьтесь с инструкциями по охране труда и технике безопасности.

• Транспортные средства с функциями BMS, FOB и ISS могут нуждаться в отключении питания путем отсоединения аккумулятора для сброса системы и предотвращения повреждения автомобиля и нового аккумулятора.

• Перед отсоединением аккумуляторной батареи от автомобиля, оснащенного системой ISS, необходимо отсоединить датчик контроля аккумуляторной батареи от провода заземления аккумуляторной батареи.

• Резервные батареи или зарядные устройства нельзя подключать непосредственно к клемме датчика батареи, так как это может привести к повреждению датчика. Заземляющий провод всегда должен быть заземлен к блоку двигателя или кузову автомобиля.

ПРИМЕЧАНИЕ: По возможности всегда обращайтесь к руководству пользователя автомобиля.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ

АВТОМОБИЛИ, ОСНАЩЕННЫЕ ПОДУШКАМИ БЕЗОПАСНОСТИ

Снятие или замена разъемов аккумуляторной батареи не приведет к непреднамеренному срабатыванию системы подушек безопасности. Однако отсоединение аккумуляторной батареи при включенном зажигании может привести к повреждению электронных компонентов, включая систему подушек безопасности – всегда проверяйте, выключено ли зажигание, прежде чем отсоединять любую клемму аккумуляторной батареи.

Перед выполнением любых работ с электрической системой, помимо аккумуляторной батареи, система подушек безопасности должна быть электрически отключена. Никогда не проверяйте без разбора электрические провода/разъемы вблизи рулевой колонки.

Разъемы проводки и жгутов большинства систем подушек безопасности ярко-желтого цвета; не мешать ни сбруе такого цвета. В качестве дополнительной меры безопасности рекомендуется, чтобы никто не оставался за рулевым колесом, пока на автомобиле выполняются какие-либо работы по обслуживанию электрооборудования.

Удаление старой батареи

1. Обратите внимание на расположение положительной клеммы и отметьте полярность на положительном кабеле.

2. Сначала удалите отрицательную (-) клемму. Эта предосторожность необходима, чтобы избежать повреждения проводки и аккумулятора из-за случайного заземления инструментов.

3. Снимите положительную (+) клемму.

4. Ослабьте прижимной хомут и снимите аккумулятор с автомобиля.



Установка новой батареи

1. Проверьте высоту аккумуляторной батареи, чтобы убедиться в достаточном зазоре от капота.

2. Осмотрите лоток и область на наличие коррозии. При необходимости потрите участок смесью воды и пищевой соды и смойте водой.

3. Детали из корродированной стали должны быть высушены и окрашены кислотоупорной краской. Клеммы должны быть очищены и почищены щеткой.

4. Соединения кабеля и стартера должны быть проверены и при необходимости затянуты.

5. Если клеммные зажимы или кабели сильно проржавели, их следует заменить.

6. Поместите новую батарею в лоток, убедившись, что она установлена ​​ровно, а клеммные колодки расположены так же, как и батарея.

7. Поместите и надежно затяните фиксаторы, чтобы батарея не могла перемещаться в лотке.

8. Нанесите тонкий слой высокотемпературной смазки на стойки и кабельные соединения.

9. Замените кабели, убедившись, что сначала положительный кабель, а затем отрицательный. Затяните соединения. Примечание. Не затягивайте слишком сильно.

10. Никогда не забивайте кабельные соединения на штырях аккумулятора, так как это может повредить штыри аккумулятора и крышку.

Как заменить батарейки в сейфе?

• Поиск модели/серийного номера
• Часто задаваемые вопросы
• Потерянный ключ или комбинация
• Видео
• Руководства по продуктам
• Свяжитесь с нами

Нужна помощь с цифровым замком?

Большинство проблем с цифровым замком связаны с разряженными, разряженными или нещелочными батареями. Для всех моделей SentrySafe мы рекомендуем следующее:

• Воздержитесь от использования перезаряжаемых или нещелочных батарей.
• Используйте качественные батареи известных марок.
• На всех батареях указан срок годности. Убедитесь, что эти даты как можно ближе к 10 годам от текущего года.
• При замене батареек не смешивайте марки (т. е. все 4 батарейки должны быть Duracell) и не смешивайте старые батарейки с новыми.

Для моделей SentrySafe, которые начинаются с

A3, A4, A5; J3, J4, J5; S0, S3, S4, S5, S6, S7, S8, SB, SBW, SC, SW; J3, J4, J5; Л0, Л3; V :

Не знаете номер модели? Найдите его здесь.

Сдвиньте крышку батарейного отсека, расположенную сразу под клавиатурой:

1. Вставьте скрепку или наконечник ручки в маленькое отверстие на левой стороне крышки.
2. Нажмите на левую сторону крышки, сдвинув ее вправо.
3. Снимите держатель батареи.
4. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
5. Поместите держатель батареи обратно в сейф.
6. Установите крышку на место.

Сдвиньте крышку аккумуляторного отсека под клавиатурой.

Для моделей SentrySafe, названия которых начинаются с

CS, CSW, DA, DS, KS, KSW, MS, MSW, OA, OS :

Не знаете номер модели? Найдите его здесь.

1. Проверьте нижний край электронного замка и, если он оснащен транспортировочным винтом, снимите его и утилизируйте.
2. Поверните электронный замок по часовой стрелке (вправо) и снимите.
3. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
4. Установите электронный замок на место и поверните против часовой стрелки (влево), чтобы снова установить.

Поверните электронный замок по часовой стрелке.

Для моделей SentrySafe, которые начинаются с

SFW082B, E, F, G; SFW123B, Е, Ф, Г; SFW205B, Е, Ф, Г; STW123G; STW205G :

Не знаете номер модели? Найдите его здесь.

1. Выдвиньте батарейный отсек на стороне электронного замка вправо.
2. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
3. Замените электронный замок, сдвинув его влево.

Выдвиньте батарейный отсек.

Для моделей SentrySafe, которые начинаются с

SFW123T, U; SFW205T, U :

Не знаете номер модели? Найдите его здесь.

1. Снимите батарейный отсек с внутренней стороны двери.
2. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
3. Замените батарейный отсек.

В этом сейфе имеется

Блокировка вспомогательной батареи

–

1. Если батарея разряжена и не может работать в открытом положении, используйте блокировку вспомогательной батареи.
2. Это не должно использоваться в качестве основного средства проникновения в сейф.
3. Откройте силиконовый колпачок сбоку электронного замка.
4. Вставьте 9-вольтовую батарею в гнездо.
5. При правильном подключении вы услышите 3 чирика от электронного замка.
6. Коснитесь центра электронного замка, чтобы активировать клавиатуру.
7. Введите 5-значный код и поверните ручку, чтобы открыть.
8. После открытия следуйте приведенным выше инструкциям, чтобы заменить батарейки в отделении, расположенном внутри дверцы.

Извлеките батарейный отсек из дверцы сейфа. Введите 5-значный код и поверните ручку, чтобы открыть.

Для моделей безопасности SentrySafe, которые начинаются с

ESB; PL :

Не знаете номер модели? Найдите его здесь.

1. Вставьте ключ блокировки и поверните диск в положение разблокировки, чтобы открыть дверь.
2. Снимите батарейный отсек с внутренней стороны крышки двери.
3. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
4. Замените батарейный отсек.

Снимите аккумуляторный отсек с внутренней стороны крышки двери.

Для моделей безопасности SentrySafe, которые начинаются с

QAP1E, QAPBE1, QAP2E, QAP2EL :

Не знаете номер модели? Найдите его здесь.

1. Вставьте и поверните по часовой стрелке (вправо). Для открытия двери потребуется ключ блокировки, чтобы разблокировать положение.
2. Вытащите батарейный блок (держите батарейный блок подключенным к проводам).
3. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
4. Замените крышку батарейного отсека.

Вытащите аккумулятор.

Для моделей безопасности SentrySafe, которые начинаются с

CA; HL :

Не знаете номер модели? Найдите его здесь.

1. Отвинтите и снимите колпачок блокировки ключа блокировки.
2. Вставьте ключ и поверните против часовой стрелки (влево), чтобы отпереть дверь (паз на ключе в верхнем положении).
3. Откройте дверцу, снимите крышку батарейного отсека в направлении, указанном стрелками.
4. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
5. Установите крышку батарейного отсека на место (убедитесь, что крышка зафиксирована).

Колпачок блокировки ключа блокировки.

Для моделей SentrySafe, которые начинаются с

X :

Не знаете номер модели? Найдите его здесь.

1. Снимите крышку, чтобы перекрыть ключ между циферблатом и клавиатурой.
2. Вставьте ключ и поверните против часовой стрелки (влево), затем поверните ручку по часовой стрелке (вправо), чтобы открыть дверь.
3. Снимите крышку батарейного отсека в направлении, указанном стрелками.
4. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
5. Установите крышку батарейного отсека на место (убедитесь, что крышка зафиксирована).

Снимите крышку батарейного отсека.

Для моделей безопасности SentrySafe, которые начинаются с

T :

Не знаете номер модели? Найдите его здесь.

1. Поверните электронный замок против часовой стрелки (влево) и снимите.
2. Отоприте дверь ключом блокировки, потяните ручку вниз, чтобы открыть.
3. Снимите пластину крючка для ключей, расположенную на задней стороне двери, сдвинув ее вверх.
4. Вставьте 4 батареи, как указано (Не используйте перезаряжаемые или нещелочные батареи. Не смешивайте старые батареи с новыми и не смешивайте батареи разных марок) .
5. Вставьте пластину крючка для ключей на место (убедитесь, что крышка зафиксирована).

Поверните электронный замок по часовой стрелке и снимите. Вставьте пластину крючка для ключей на место.

Для моделей безопасности SentrySafe, которые начинаются с

DH :

Не знаете номер модели? Найдите его здесь.

1. Поверните электронный замок против часовой стрелки (влево) и осторожно снимите его с монтажной пластины.
