Как поставить опалубку под фундамент?

Возведению любого здания предшествует создание прочной основы. Такой базой является фундамент, который обеспечивает продолжительный срок эксплуатации, устойчивость строения, воспринимая реакцию почвы и вес здания. Для сооружения основания применяют различные виды стройматериалов. Популярен железобетонный фундамент, который возводится путем заливки бетонного раствора в щитовой каркас. Начинающие строители и частные застройщики проявляют интерес, как поставить опалубку под фундамент. Это серьезная задача, от правильности решения которой зависит прочность, а также долговечность основы.

Планируя выполнять работы своими силами и снизить при этом сметную стоимость работ, важно изучить, как сделать опалубку под фундамент. Соблюдение технологии сборки и рекомендаций профессионалов, использование качественных материалов позволит не допустить досадных ошибок, обеспечить жесткость возводимого строения. Разберемся детально с разновидностями опалубочных систем и их эксплуатационными характеристиками. Самостоятельно выполняя все работы, несложно правильно установить опалубку. Остановимся подробно на технологии, рассмотрим рекомендации профессионалов.

Эксплуатационные свойства и разновидности опалубки

Независимо от конструктивных особенностей здания, любая опалубка по форме напоминает параллелепипед.

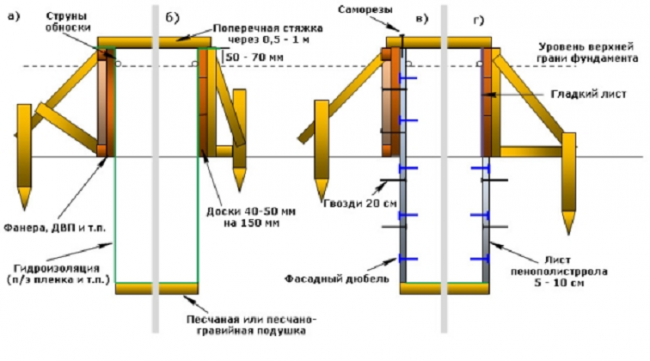

Опалубка — это конструкция из щитов, распорок и упоров, которая служит для придания бетонным и железобетонным изделиям формы

Каркас для бетонирования имеет коробчатую форму и выполняет серьезные задачи:

  • обеспечивает соответствие формы и габаритов железобетонной основы здания во время набора твердости;
  • сглаживает распорные усилия, которые передаются от залитой бетонной смеси на щитовые элементы.

Для выполнения возложенных на опалубочную конструкцию функций, к ней предъявляются специальные требования:

  • повышенная степень надежности;
  • усиленная конструкция;
  • использование прочных стройматериалов;
  • надежность крепления щитов;
  • подгонка сопрягаемых деталей;
  • невозможность вытекания бетона через щели;
  • возможность ускоренной сборки и быстрой разборки;
  • пропитка специальными смесями, исключающими прилипание бетона.
По принципу использования опалубка бывает съемной (разборной) и несъемной

Щитовые конструкции, предназначенные для бетонирования фундаментов, классифицируются следующим образом:

  • разбираемые. Представляют комплект унифицированных щитовых элементов, которые быстро разбираются с целью повторного использования. Разборка осуществляется спустя месяц после бетонирования. Крепление щитов производится с помощью специальных замков. Разборная конструкция популярна при возведении промышленных и частных объектов;
  • неразборные. Каркасы стационарного типа заливаются бетонным раствором, после твердения которого не подлежат демонтажу. Они являются неотъемлемой частью опалубочной конструкции, предназначенной для гидроизоляции основы и ее тепловой защиты. Отличаются увеличенной ценой, которая с избытком компенсируется при эксплуатации.

Решая из чего изготавливать щиты для опалубки, необходимо правильно подобрать материал. Возможны следующие варианты:

  • древесина. Используя строганные доски, можно изготовить экологически чистый щитовой каркас при небольшом уровне расходов. При толщине досок, равной 3–4 см, обеспечивается повышенная прочность щитов, к струганной стороне которых не прилипает бетон. Древесина традиционно используется для строительства оснований, на которые действуют значительные усилия. Минусом деревянной конструкции является невозможность повторного применения, в связи с повышенным короблением, необходимостью высушивания и чистки деревянных щитов;
  • плиты из прессованной деревянной стружки. Толщина листов составляет 16 мм. Допускается использовать влагостойкую фанеру толщиной 20 мм. Увеличенный размер исходного материала позволяет подготовить заготовки необходимых габаритов. Для обеспечения повышенной несущей способности древесно-стружечных плит и фанеры с внешней стороны рамы крепятся раскосы. Повышенная чистота поверхности каркасных элементов позволяет достигнуть необходимой плоскостности основы, а также уменьшить потребность в стройматериалах для заделки дефектов;
Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола
  • металл. Листовая сталь по уровню надежности и долговечности превосходит многие стройматериалы. Наряду со сталью используются щитовые конструкции из легкого алюминия, которые способны воспринимать многократную заливку бетоном. Серьезным недостатком являются увеличенные затраты на приобретение готовых элементов, а также их транспортировку. Этот фактор ограничивает массовое использование в строительстве. Собирать каркас из стали или алюминия можно десятки раз, благодаря увеличенным прочностным характеристикам;
  • пенополистирольные листы. Они используются для изготовления стационарных конструкций. Пенополистирол зарекомендовал себя как стройматериал с повышенными теплоизоляционными характеристиками и увеличенной стойкостью к влиянию влаги. Форма каркаса из пенополистирола может быть различной. Стандартные щиты для опалубки быстро интегрируются в единую конструкцию с использованием крепежных элементов. Пенополистирольные щиты герметизируются монтажной пеной, не подлежит разборке, после застывания монолита представляют часть фундамента здания.

Выбор материала для выполнения работ осуществляется индивидуально в зависимости от особенностей конструкции и возможностей заказчика.

Рекомендации по установке опалубки для бетонирования фундамента

Зная, как правильно сделать опалубку для фундамента, можно обеспечить длительный срок эксплуатации здания, обладающего повышенной устойчивостью.

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой

Осуществляя мероприятия по возведению щитового каркаса, соблюдайте требования проекта и учитывайте следующие моменты:

  • климатические условия. Выполнять работы предпочтительно с наступлением весны при стабильной температуре;
  • используемый стройматериал. Отсутствие шероховатостей на опалубочных щитах способствует улучшению товарного вида основания;
  • герметичность конструкции. При просачивании влаги через щели снижается содержание влаги в растворе, а также уменьшается прочность бетона;
  • возвышение стенок щитов над уровнем почвы. Верхняя плоскость должна превышать нулевую отметку ориентировочно на 50 см;
  • способность щитов воспринимать массу бетона. Применение досок с минимальной толщиной 30 мм гарантирует прочность;
  • метод фиксации. Крепление гвоздями необходимо производить изнутри, загибая с внешней стороны выступающие части;
  • специальную обработку поверхности. Применение бывшего в употреблении масла не позволяет затвердевшему бетону прилипнуть к поверхности стенок.

Задумываясь, как делать опалубку, подготовьте вначале площадку. Последовательность действий:

  1. Удалите строительный мусор и растительность.
  2. Снимите плодородный слой грунта.
  3. Спланируйте поверхность почвы.
  4. Забейте колышки, натяните шнур и разметьте траншею.
  5. Сформируйте приямок, руководствуясь требованиями проекта.
  6. Выровняйте основание приямка и боковые стенки.
  7. Насыпьте на дно песчано-щебеночную подушку, утрамбуйте ее.

Завершив подготовительный этап работ, можно начать делать опалубку для заливки будущего основания.

Самостоятельный монтаж опалубочной конструкции

Профессиональные строители довольно часто используют материалы на основе древесины – доски, фанеру, прессованные плиты. Из них несложно изготовить щиты необходимых размеров, которые соответствуют габаритам фундамента.

Разберемся, как поставить опалубку под фундамент в виде ленты с применением деревянных конструкций:

  1. Подготовьте деревянные заготовки требуемых габаритов.

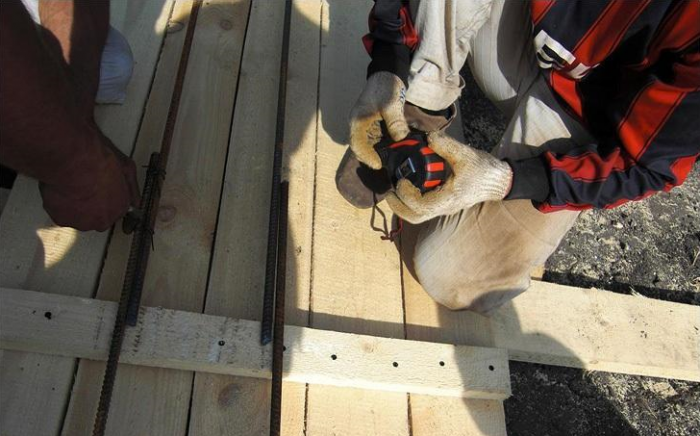

  2. Соберите щиты из досок с помощью гвоздей и саморезов.
  3. Обработайте древесину гидроизоляционным составом.
  4. Вбейте в приямок вертикальные опоры с интервалом 0,8–1 м.
  5. Прикрепите щиты к опорным стойкам.

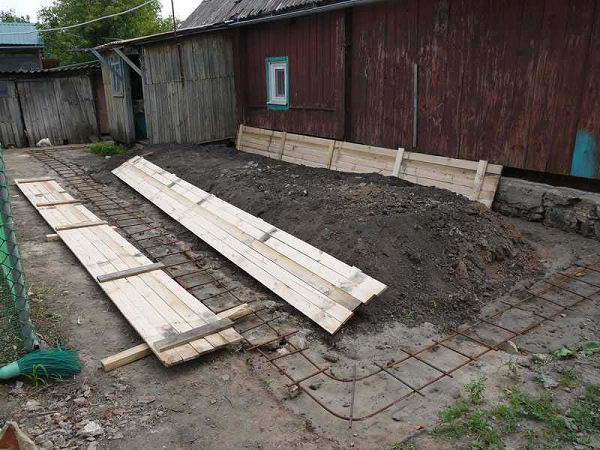

    В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП

  6. Установите диагональные раскосы между опорами.
  7. Прибейте деревянные перемычки в центре пролета.
  8. Проверьте правильность расположения собранного каркаса.
  9. Стяните щиты резьбовыми шпильками или отожженной проволокой.
  10. Соберите между щитами пространственную арматурную решетку.
  11. Закрепите бруски квадратного сечения вверху контура.
  12. Усильте угловые участки металлическими скобами.
  13. Уплотните зазоры с помощью пакли для повышения герметичности.

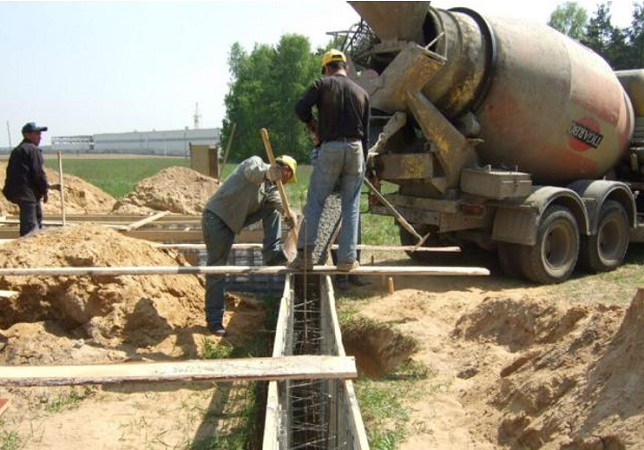

Завершив ставить щитовую конструкцию, можно бетонировать опалубку своими руками. Бетон должен приобрести твердость в течение четырех недель. На протяжении указанного времени нельзя демонтировать опалубочную конструкцию.

Подводим итоги

Отвечая на вопрос, как сделать опалубку под фундамент, важно учитывать советы профессионалов. Опалубка под фундамент своими руками сооружается достаточно просто. Необходимо определиться с конструкцией, приобрести качественные стройматериалы, тщательно изучить технологию. Разобравшись, как делать опалубку, приступайте к выполнению строительных работ. Это позволит сэкономить финансовые ресурсы и овладеть полезными строительными навыками.

Как поставить опалубку под фундамент?

Дата: 13 июня 2017

Просмотров: 2613

Коментариев: 0

Строительство частных домов, дачных построек и хозяйственных объектов начинается с возведения фундамента, воспринимающего массу строения, компенсирующего реакцию грунта и обеспечивающего устойчивость. Для постройки основания применяют различные материалы. Наибольшее распространение получил литой вариант фундамента, для формирования которого бетон заливается в предварительно подготовленный каркас, называемый опалубкой. Застройщики часто задаются вопросом: как поставить опалубку под фундамент, чтобы обеспечить жесткость конструкции, избежать непредвиденных ошибок?

Желая, своими силами, возвести основу строения, сэкономить деньги и не привлекать для этого дополнительную рабочую силу, разберитесь, как правильно сделать опалубку для фундамента. Эти работы – начальная стадия строительства дома. От качества изготовления, правильности установки зависит устойчивость и долговечность будущего здания.

Если говорить о строительстве, то эта система необходима при заливке фундамента любого типа, но самые большие конструкции нужны при устройстве ленточного монолитного фундамента

Опалубка — это конструкция из щитов, распорок и упоров, которая служит для придания бетонным и железобетонным изделиям формы

Рассмотрим применяемые для фундаментов зданий виды опалубки, остановимся на их свойствах и характеристиках. Разберемся, как смонтировать опалубку своими руками, какие требования предъявляются к опалубочной конструкции.

Характеристики опалубки, виды и свойства

Опалубочная конструкция представляет собой каркас коробчатого типа, собираемый для бетонирования основания. Он выполняет следующие функции:

  1. Обеспечивает требуемую конфигурацию и размеры бетонной основы на протяжении всего периода твердения.
  2. Воспринимает значительные нагрузки, действующие на щиты со стороны залитого бетонного раствора.

Требования к щитовому каркасу:

  • применение качественных материалов;
  • надежная фиксация, точная подгонка элементов;
  • повышенная прочность и надежность;
  • отсутствие щелей, через которые вытекает раствор;
  • быстрая сборка щитов и, при необходимости, демонтаж;
  • обработка специальными составами, исключающими прилипание раствора.
По принципу использования опалубка бывает съемной (разборной) и несъемной

Применяют опалубку и при создании армирующих поясов в кладке стен из строительных блоков

В зависимости от возможности демонтажа опалубочные системы делятся на следующие разновидности:

  1. Разборные. Демонтируются для повторного применения после окончательного твердения бетона. Состоят из комплекта щитов, фиксируемых специальными замками. Широко применяются в загородном и промышленном строительстве при возведении различных строений.
  2. Стационарные. Бетонируются однократно в процессе заливки основания строения. Являются его неотъемлемой частью, обеспечивая повышенную тепловую защиту и надежную гидроизоляцию возводимого здания. Несмотря на повышенную стоимость, пользуются популярностью.

Щиты для опалубки, объединенные в единый каркас, изготавливаются из различных материалов:

  • струганных досок, главным достоинством которых являются низкие затраты на изготовление и установку, а также экологическая чистота. Струганные с одной стороны доски толщиной 30–40 мм объединяются в щиты, к которым не липнет бетон. Материал применяется для возведения фундаментов, воспринимающих значительные нагрузки. Недостаток – проблематичность вторичного использования, так как поверхность необходимо очистить, тщательно высушить, заменить покоробленные элементы;
  • древесностружечных плит толщиной 1,6 см или двухсантиметровой фанеры. Стандартный раскрой фанерных листов и плит ДСП позволяет нарезать заготовки требуемых размеров. Высокая несущая способность конструкции обеспечивается путем установки раскосов с наружной стороны каркаса. Гладкая поверхность элементов каркаса обеспечивает плоскостность основания, снижает расход строительных материалов, необходимых для заделки неровностей на ней;

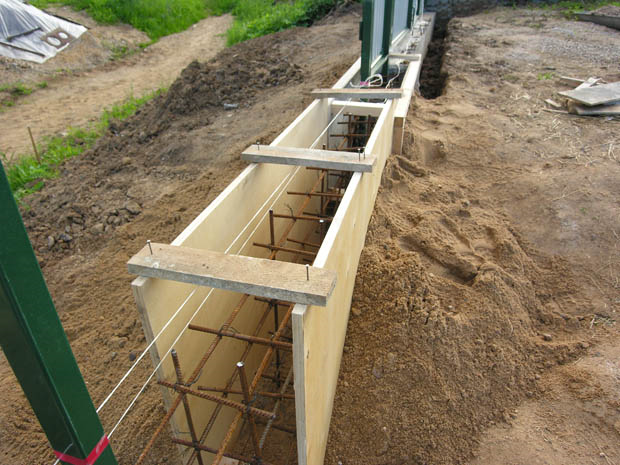

Несъемная опалубка становится нераздельной частью фундамента

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

  • металлических листов, характеризующихся повышенным ресурсом эксплуатации, увеличенной степенью надежности. Стальные и алюминиевые конструкции позволяют выдерживать десятки циклов бетонирования, однако повышенные затраты, связанные со стоимостью готовых щитов, их доставкой, ограничивают широкое применение при возведении оснований зданий. Собирать и демонтировать металлическую конструкцию можно многократно, благодаря повышенному запасу прочности;
  • пенополистирола, применяемого для формирования стационарных каркасов. Материал позволяет создавать щитовую конструкцию различной конфигурации, надежно сохраняет тепло, устойчив к воздействию влаги. Пенополистирольные щиты для опалубки легко соединяются в общую конструкцию с помощью стальных скоб, надежно герметизируются строительной пеной, устанавливаются однократно без последующего демонтажа. В дальнейшем являются частью основания, обеспечивая его теплоизоляцию.

Как правильно установить опалубку под фундамент

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 834 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4986 ( 45.54 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4639 ( 42.37 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 489 ( 4.47 % )

Назад

От правильности установки щитовой конструкции зависит долговечность строения. При выполнении работ следует руководствоваться требованиями предварительно разработанного проекта и результатами выполненных расчетов.  Необходимо учитывать следующие факторы:

  • погодные условия. Осуществлять строительство желательно в весенне-летний период при устоявшейся температуре;
  • применяемый материал. Щитовые элементы должны иметь гладкую поверхность, обеспечивающую товарный вид фундамента;
Кроме того, собранные щиты должны иметь гладкую и ровную внутреннюю поверхность: она формирует стены фундамента

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой, чтобы противостоять давлению массы жидкого бетона

  • отсутствие щелей между щитами. Уменьшение концентрации влаги в бетоне снижает прочность монолита, является причиной трещин;
  • высоту конструкции. Высота стенок должна на 0,5 м превышать уровень нулевой отметки, что позволит сформировать надежную основу;
  • прочность щитов. Использование досок толщиной 3–4 см обеспечит прочность конструкции;
  • способ крепления. Забивку гвоздей следует выполнять с внутренней стороны, производя загибку выступающих частей снаружи;
  • обработку поверхности щитов. Использование отработанного машинного масла или специальных составов затруднит прилипание бетона к стенкам.

До того как делать опалубку, следует подготовить участок, на котором планируется строительство. Подготовительные мероприятия осуществляйте по следующему алгоритму:

  1. Очистите строительную площадку от растительности и мусора.
  2. Удалите поверхностный слой почвы, выровняйте поверхность.
  3. Выполните разметку контура траншеи, используя шнур и деревянные колышки.
  4. Извлеките грунт на глубину, указанную в проекте.
  5. Спланируйте дно траншеи, обеспечьте вертикальность стенок.
  6. Засыпьте на основание приямка щебень, смешанный с песком, слоем 10–15 см.
  7. Разровняйте и уплотните щебеночно-песчаную смесь.

Закончив подготовительные мероприятия, можно начинать делать опалубку для будущего фундамента и производить ее установку.

При строительстве более-менее большого здания с большим количеством перегородок, расход на материалы для опалубки фундамента будет очень значительный

Так как дно траншеи или котлована должно быть ровным (уплотняют его и ровняют под уровень), то выставлять горизонтально щиты должно быть просто

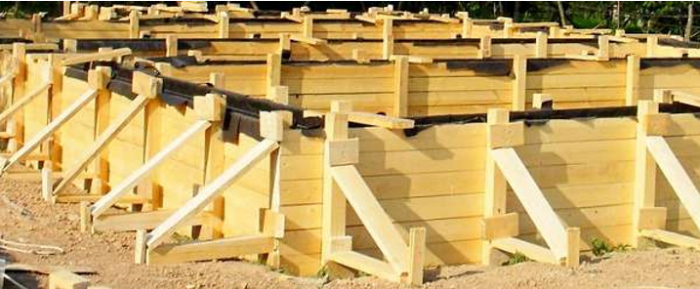

Опалубка под фундамент своими руками

Для изготовления щитовых элементов каркаса можно воспользоваться древесностружечными плитами, фанерой или струганными с одной стороны досками. После их разрезания легко получаются заготовки требуемых габаритов. Размеры и количество опалубочных щитов зависят от глубины приямка, а также периметра основания.

Рассмотрим, как сделать опалубку под фундамент ленточного типа с использованием деревянных щитов. Работайте, соблюдая последовательность технологических операций:

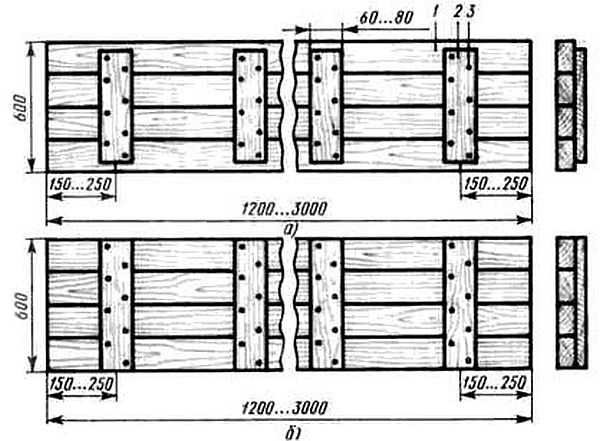

  • Нарежьте деревянные доски сечением 40х150 мм на отрезки необходимого размера.
  • Разложите на ровной поверхности нарезанные доски.
  • Соберите, используя саморезы или гвозди, щиты длиной 2–3 метра.
  • Нанесите гидроизоляционное покрытие на щитовую поверхность.
  • Забейте в траншею вертикальные стойки на расстоянии 80–100 см.
  • Зафиксируйте саморезами или гвоздями щиты к опорным брусьям.
  • Установите в зоне стоек раскосы, прочно закрепите их.
  • Изготовьте деревянные хомуты, установите их посередине каждого пролета.

  • Проконтролируйте строительным уровнем горизонтальность каркаса.
  • Проверьте отвесом вертикальность расположения.
  • Обеспечьте неподвижность щитов стальными шпильками или проволокой для вязания.
  • Разместите элементы арматурного каркаса внутри деревянного контура.
  • Закрепите с равным интервалом поперечные бруски в верхней части конструкции.
  • Прикрепите стальные скобы в угловых зонах деревянного контура.
  • Загерметизируйте щели паклей, обеспечивая герметичность.

Закончив ставить щитовой каркас, можно начинать мероприятия по бетонированию фундамента. До завершения процесса гидратации бетона не следует разбирать конструкцию. Помните, что демонтаж следует производить только после полного высыхания бетона. Правильно установленный каркас позволит забетонировать прочное основание, обеспечивающее устойчивость возводимого строения.

Выводы

Изучив рекомендации профессиональных строителей, изложенные в представленном материале, не возникнет вопрос, как сделать опалубку под фундамент. Важно правильно подобрать конструкцию каркаса, использовать для изготовления качественные материалы, соблюдать последовательность выполнения работ. Разобравшись, как делать опалубку, можно самостоятельно выполнить строительные мероприятия и сэкономить денежные средства. При необходимости, проконсультируйтесь со специалистами, рекомендации которых помогут избежать досадных ошибок.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

от разметки до заливки бетона

Форму будущего фундамента определяет опалубка. Установка опалубки для ленточных фундаментов станет главной темой этой статьи. Из нее вы узнаете:

  • как возвести фундамент своими руками;
  • как устроена опалубка;
  • как собрать арматурный каркас.

Преимущество ленточного фундамента заключается в том, что при его монтаже не требуется использование тяжелой строительной техники. Замкнутому контуру ленточного фундамента, укрепленному металлической конструкцией, придется выдержать вес нелегкого материала, из которого будет построено ваше будущее жилище. Рачительного хозяина порадует соотношение цены и качества.

Перед тем, как установить опалубку для ленточного фундамента, следует провести инженерно-геологические изыскания. Для этого необходимо обратиться в местный отдел капитального строительства, там вам помогут узнать важную информацию о вашем грунте. Учтите, что будущий фундамент

  1. не может быть расположен ниже верхнего уровня грунтовых вод;
  2. на 0,3 м должен проходить ниже уровня промерзания.

Несмотря на то, что опалубку для ленточного фундамента своими руками смастерить достаточно просто, не рискуйте собственноручно проектировать фундамент. В случае непрофессиональных действий, вы можете обнаружить на возведенных стенах щели, столкнуться с деформированием основания и прочими неприятностями.

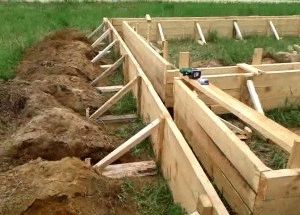

Самодельная опалубка

При проектировке ленточного фундамента следует учитывать ряд особенностей

  • габариты будущего здания;
  • количество внутренних перегородок;
  • количество несущих стен и их размеры.

Имейте в виду, чем больше толщина стен, тем они больше весят, следовательно, и фундамент окажется внушительнее.

К строительству можно приступать уже тогда, когда будет решен вопрос относительно размеров и геометрии фундамента. Первое, что нужно сделать – нанести разметку на том месте, которое предназначено для фундамента.

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Аналогичным способом обозначаются и другие внешние стороны фундамента.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

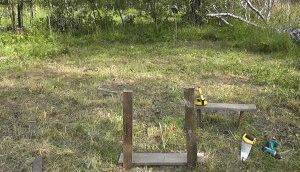

Разметка участка

Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

Строим опалубку

Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой – тогда удастся добиться более плотной усадки.

Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.

Еще нам понадобятся:

  • деревянные бруски 50*50 мм – их будем использовать для распорок;
  • для фиксации щитов – колышки.

При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.

Установка опалубки

Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.

  1. сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
  2. с шагом в 1 м забейте вертикальные клинья;
  3. заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
  4. укрепите полученную конструкцию распорками и поперечинами;
  5. убедитесь в том, что щиты стоят строго по уровню;
  6. измерьте диагонали – результаты измерений должны совпасть.

Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей. Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки.

Не ленитесь установить дополнительные подпорки, помните, что стенки фундамента должны быть идеально ровными.

Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить.

Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.

Гидроизоляция

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

Арматурный каркас

Теперь пришло время арматурных каркасов, они нужны для придания основанию надежности. Собирать их следует из арматуры того диаметра, что указан в проекте фундамента. Сваркой для установки арматурного каркаса пользоваться категорически запрещается. Все соединения должны осуществляться непосредственно в опалубке при помощи вязальной проволоки.

Следите за тем, чтобы с каждой стороны от каркаса до стенок опалубки было около 5 см. Таким образом, вам удастся уберечь арматуру от контакта с лишней влагой, могущей просочиться сквозь грунт. Расположите не менее трех арматур в продольном направлении, шаг этажа укладки – не более 250 мм.

Необходимо заложить отверстия, где будут пролегать вентиляция и коммуникации. Между щитами проложите асбестоцементные трубы, они позволят образовать сквозные отверстия в будущем фундаменте. Монтаж опалубки для ленточного фундамента можно считать законченным, пришло время залить бетоном нашу конструкцию.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Фундамент своими руками для бани

Фундамент – основа любого здания. Залить фундамент для бани своими руками совсем несложно, главное соблюдать все рекомендации и правила по возведению. Для такого помещения, как баня, с высокой влажностью и особенностями отвода стоков, очень важно сделать фундамент качественным. Рекомендуем ознакомится с процессом возведения ленточного фундамента, как самой популярной основой под баню, чтобы строение максимально долго служило и радовало своих хозяев.

Фундамент своими руками для бани

Если баня будет выстроена из блоков или кирпича, целесообразно заливать прочный монолитный, ленточный или ленточно-столбчатый армированный фундамент. Для более легких конструкций из бруса, бревна или каркасных бань применимы столбчатый, свайный, либо ленточный мелкозаглубленный фундаменты. Чтобы выбрать оптимальное основание для будущей бани, рекомендуется составить проекты и произвести расчеты количества материалов, прочности конструкции, теплотехнические и т.п.

Ленточный фундамент для бани своими руками

Схема фундамента для бани

Такой фундамент является самым популярным. Залить его можно своими руками, одновременно позаботившись о прокладке коммуникаций. Для работы понадобятся:

  • инструменты для земельных работ;
  • колья, шнур и измерительные инструменты;
  • щиты для опалубки;
  • металлическая арматура и вязальная проволока;
  • бетон готовый, либо бетономешалка, инструмент, тара и смесь для приготовления раствора;
  • трубы для прокладки канализации;
  • саморезы и шуруповерт либо строительный степлер;
  • гидроизоляция – мастика и рубероид.

Подготовка

Где строить баню

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Где строить баню? Прежде всего, обратите внимание на ландшафт вашего участка и тот тип канализации, который будет обустроен. Так, например, выгребная яма и септик должны находиться в удалении от водозаборных точек, водоемов, соседских участков. Если же слив бани будет подключен к центральной канализации, то строение можно возводить в любом удобном месте участка, например, в небольшом (от 30 метров) удалении от реки, пруда, бассейна.

Проект бани

Совет! Еще на этапе подготовки подумайте о том, чтобы сокрыть от взоров посторонних людей территорию перед баней. Сделайте разметку под забор либо определите места для высадки деревьев и кустарников.

Также подготовка сводится к удалению верхнего слоя почвы и разравниванию участка. Для этого стоит воспользоваться услугами спецтехники.

Подготовка участка

Разметка

Схема разметки под ленточный фундамент

Разметку будем производить, опираясь на масштабный проект будущей бани. Необходимо будет отметить внешнюю и внутреннюю линии стен.

Чтобы разметить внешний периметр, необходимо взять строительный угол, шнур, рулетку, колышки и отвес. Проверяя вертикальность отвесом, вбиваем первый колышек в том месте, где будет находиться один из углов здания.

Разметка фундамента: углы и диагонали

Далее аналогично устанавливаем еще 4 колышка, проверяя углы на точность. Проводим контрольные замеры диагоналей периметра бани. Если они равны, то можно приступать к разметке внутреннего периметра, если нет, то проводим коррекцию положения кольев, многократно перепроверяя длины сторон, точность углов и диагонали. Натягиваем между кольями шнур. Горизонтальное положение шнура будет отметкой высоты фундамента. Проверяем натянутый шнур нивелиром и приступаем к разметке внутренних перегородок и периметра.

Разметка фундамента

От внешнего периметра отступаем на расстояние, равное толщине ленточного основания. Вбиваем колья и натягиваем шнур, пользуясь отвесом, угольником и рулеткой. Шнуром отмечаем местоположение будущих перегородок.

Земляные работы

Схема работы канавокопателя при рытье траншей для ленточного фундамента

Аккуратно, чтобы не нарушить разметку, необходимо вырыть рвы под заливку фундамента. Глубину фундамента можно определить, уточнив тип грунта и сверившись с нижеприведенной таблицей.

Виды грунтовГрунты основания в пределах расчетной глубины промерзанияРасстояние от планировочной отметки до уровня грунтовых вод в период промерзания грунтаГлубина заложения фундамента
НепучинистыеКрупнообломочные, гравелистые пески, крупные и средней крупностиНе нормируетсяЛюбая, независимо от глубины промерзания, но не менее 50 см
Пучинистые Песок мелкий и пылеватыйПревышает расчетную глубину промерзания более чем на 2 метраЛюбая, независимо от глубины промерзания, но не менее 50 см
Пучинистые СуспесьТо же, не менее чем на 2 метраНе менее 3/4 части расчетной глубины промерзания, но не менее 0,7 метра
Пучинистые Суглинок и глинаМенее расчетной глубины промерзанияНе менее расчетной глубины промерзания

Дно траншей необходимо утрамбовать виброплитой или ручной трамбовкой и выровнять, производя поверку гидроуровнем.

Сразу после трамбовки засыпаем траншеи песком. Толщина подушки может быть следующей:

  • мелкозаглубленный фундамент – до 7 см;
  • фундамент глубокого заложения – до 15 см;
  • фундамент «плавающего» типа – до 40 см.
Засыпка песком

Песок также важно выровнять по горизонтали и утрамбовать, обильно пропитав водой. Если толщина песчаного слоя большая, то засыпку, трамбовку и проливку водой производят послойно (по 5-7 см). Дальнейшие работы можно выполнять через 2-3 дня, когда подушка просохнет.

Трамбовка песка

Цены на вибротрамбовки

Вибротрамбовка

Опалубка

Схема опалубки

Опалубку для ленточного фундамента можно собрать из щитов, шифера, ДВП и других аналогичных материалов. Кстати, щиты из пластика или металла можно взять напрокат, что существенно упростит процесс сооружения. Материалы для опалубки желательно обернуть пленкой, тогда их можно будет использовать повторно в строительстве других объектов.

Опалубка из досок

Опалубку устанавливают в траншеи, с внешней стороны подпирая пиломатериалом и кольями. Между стенками опалубки устанавливают деревянные поперечные распорки и металлические шпильки с шаком 50 см, чтобы под массой залитого бетона щиты не разошлись в стороны. С грунтом скрепляются щиты длинными гвоздями (20 см), между собой – саморезами или степлером.

Опалубка, схема

В щитах сразу должны быть предусмотрены отверстия для вывода канализационных труб и иных коммуникаций. В противном случае после заливки придется просверливать бетон, что негативно скажется на прочности фундамента.

Опалубка

Совет! Если вы не используете пленку для защиты деревянной опалубки, то прикрепите степлером пергамин. Он предотвратит быстрое впитывание деревом влаги из бетонного раствора и, как следствие, растрескивание фундамента.

Видео – Опалубка из древесины своими руками

Цены на различные виды строительных досок

Доски строительные

Видео – Опалубка для ленточного фундамента несъемная из ЭППС

Армирование

Армопояс изготавливается из толстой арматуры (>12 мм продольная и 6-8 мм поперечная, вертикальная арматура). Для работы понадобится болгарка, проволока для связки армопояса, сварочный аппарат, а также рулетка.

Армирование

Пояс состоит из продольных (четырех или более), поперечных и вертикальных арматурин. При этом вся конструкция должна отстоять от опалубки, грунта и верхней точки фундамента на 5 см, быть усиленной в углах здания. Поперечный срез армопояса представляет собой прямоугольник или квадрат.

Арматура нарезается на необходимую длину. На земле раскладываются продольные и поперечные прутья, которые связываются проволокой в местах соприкосновения. Сваривать каркас не рекомендуется, так как сваренный каркас может потерять целостность при уплотнении залитого бетона или эксплуатации построенной бани.

Продольные прутья раскладываются и связываются друг с другом с нахлестом порядка 30 см.

Вязка продольных прутьев

Расстояние между поперечными и вертикальными прутками не должно превышать 50 см. В том случае, если ленточный фундамент шириной до 120 см, то имеет смысл сделать каркас не из двух, а из трех продольных арматурин. При большой высоте фундамента так же стоит увеличить количество продольных прутков. Также сверху каркас укрепляется П-образными хомутами, предназначенными для увеличения прочности конструкции и уменьшения риска растрескивания ленточного основания.

Хомуты

На углах бани каркас дополнительно укрепляется арматурой, расположенной под углом 45 градусов относительно горизонтальных прутьев.

Армирование углаАрмирование угла

Готовый связанный каркас устанавливается на пластиковые подпорки. Чтобы в процессе заливки бетона не произошло подвижек, между опалубкой и арматурой вставляются крепления из пластика.

Армирование ленточного фундаментаАрмирование и прокладка коммуникаций

Видео – Вязка арматуры крюком

Заливка ленточного фундамента для бани

Главное правило – монолитность, то есть вся масса бетона должна быть залита в опалубку за один день. Поэтому, если у вас нет бетономешалки, стоит заказать готовый бетон М200 или М400 на заводе. Обязательно убедитесь, что миксер с бетоном может подъехать к любой из сторон фундамента вашей бани.

Заливка бетона

Самостоятельно можно приготовить бетон, замешивая сухие сыпучие материалы в следующих пропорциях:

  • цемент М400 или М500 – 1 часть;
  • песок просеянный – 3 части;
  • щебень чистый без посторонних включений – 4 или 5 частей.

Вода добавляется в сухую смесь в таком количестве, чтобы готовый бетон не был слишком густым и не растекался.

Бетон выкладывается в опалубку слоями по 20 см, разравнивается лопатами, мастерком и одновременно либо протыкается прутком арматуры, либо уплотняется вибробуром. Это необходимо для удаления имеющихся пустот (воздушных пузырей). С этой же целью важно произвести простукивание стенок опалубки.

Заливка фундамента

Залитый фундамент на ночь и в дождь стоит накрывать пленкой, а днем проливать водой. Когда бетон застынет (через 14 дней), можно снимать опалубку и шлифовать поверхность фундамента, однако дальнейшее строительство не рекомендуется начинать ранее, чем через месяц после заливки.

Фундамент с гидроизоляциейФундамент с гидроизоляциейВиды и характеристика фундаментных битумных мастик

Готовый фундамент для бани необходимо гидроизолировать, приклеив на битумную мастику два слоя рубероида.

Схема гидроизоляции

Цены на цемент и основы смесей

Цемент и основы смесей

Видео – Фундамент для бани. Советы профессионалов

Как правильно установить опалубку фундамент

Отлично подготовленная подушка и отличный качественный бетон не стоят ничего, если опалубка для фундамента сделана из рук вон плохо. Понятно, что точность геометрии опорной плиты или ленты зависит от многих факторов, но в первую очередь от исправного и прочного каркаса под заливку бетона. Поэтому, кроме нормальной подушки, бетона и арматуры для установки опалубки под фундамент хорошего качества, скорее всего, потребуется купить нормальный пиловочник и не собирать горбыль по ближайшим запасникам, даже если это одноразовая опалубка.

Основные элементы опалубки под фундамент

Стандартное устройство формы под заливку фундамента предполагает использование следующих материалов:

  • Разметочных шнуров и кольев, направляющих досок. Доски и колья потребуется пришить к подушке на дне траншеи, после чего можно устанавливать боковые щиты и крепеж опалубки фундамента;
  • Обрезная доска, толщиной не менее 30 мм, и брус сечением 50х50. Количество пиловочника, необходимого для сборки бортовых щитов, рассчитывают, исходя из глубины фундамента, ширины ленты и размеров периметра;
  • Боковые подкосы, подпоры, распорки и стяжки для опалубки фундамента, шпильки, полиэтиленовая пленка, стальные уголки и гвозди покупаются с запасом, старый неликвид лучше не использовать.

Если вы решили установить опалубку под фундамент на саморезах, запаситесь электрическим шуруповертом и парой сменных аккумуляторов, а запас саморезов можно промыть керосином, это поможет правильно крепить материал без перекосов в древесине.

Забудьте о ламинированных ДСП и стальных трубчатых каркасах, такой вариант многоразовой опалубки не всегда можно правильно установить на своем фундаменте. Если вам приглянулся стальной, алюминиевый или пластиковый каркас, то нанимайте сразу бригаду из работников, способных правильно собрать и установить его по вашим требованиям.

Правильно собираем и устанавливаем опалубку фундамента

В подавляющем большинстве случаев строители предпочитают собрать боковые щиты, подкосы, привести весь набор к траншее фундамента и только потом собрать – установить готовые детали по выполненной разметке.

Оптимальным вариантом будет следующий порядок работ:

Перенести все характеристики и размеры будущего фундамента в точный эскиз опалубки, при необходимости проверить размеры траншеи и правильно увеличить ширину в местах установки подкосов:

  1. Собрать боковые щиты из обрезной доски. Для обычной опалубки под МЗЛФ потребуется установить щит в 60-70 см высотой. Длина при правильном подборе материала сильно на качество опалубки не влияет и, как правило, зависит от возможностей транспорта;
  2. Нарезаем из бруса распорки и отмечаем на щитах места под их установку, в траншее фундамента зарубки помогут правильно установить бруски так, чтобы выдержать нужную ширину ленты;
  3. Изготавливаем необходимое количество подкосов, их потребуется не менее одной пары на метр длины щита.

Осталось немного – забить опорные колья по разметке, установить щиты и правильно зафиксировать их с учетом показаний строительного уровня и отвеса.

Как правильно поставить опалубку фундамента на грунт

Самым ответственным этапом монтажа опалубки всегда был и остается процесс юстировки положения стоек и щитов относительно линий разметки. В первую очередь по натянутым шнурам нужно установить и забить ряд разметочных кольев, лучше изготовленных из обрезков доски, использованной для сборки боковых щитов. Плоский колышек режется, как минимум, на 20-30 см длиннее вертикальных стоек бортовых щитов опалубки.

Каждый такой кол необходимо установить на дно траншеи фундамента, при этом боковую плоскость и высоту кола выравнивают по направлению разметочного шнура и вертикальному отвесу. Устанавливать разметочный кол необходимо очень надежно, при необходимости сделать внешнюю подпорку.

На следующем этапе необходимо установить внешние щиты опалубки. С наружной стороны щиты будут опираться на разметочные колья, с внутренней потребуется установить временный крепеж из таких же колышков, забитых в шахматном порядке с разметочными, как на фото. После выравнивания щитов саморезами прихватываем их к разметочным стойкам.

Далее устанавливаем внутренний периметр из боковых щитов, на время зафиксируем внутренний ряд с помощью распорок и подкосов. Проверяем и подгоняем положение щитов по строительному уровню, натянутым разметочным шнурам и вертикальному отвесу, после чего верхние доски соседних щитов соединяем планками.

Завершающие операции

После настройки и подгонки отдельных элементов опалубки под разметку и размеры фундамента потребуется выполнить еще один важный элемент – закрепить и усилить основание боковых щитов опалубки. Именно на нижнюю часть боковой поверхности приходится максимальная распирающая нагрузка, поэтому каждый щит понизу, с внешней стороны, необходимо подшить брусом или донной доской, желательно это сделать еще на этапе сборки щитов, так как бить гвозди под углом, раскорячившись в траншее, не очень удобно. Установленные подкосы, как правило, удерживают борта, но не спасают от деформации нижней части, поэтому установить клинья в донной части жизненно важно.

Вдоль подшитой донной доски через каждые 60-70 см в грунт забивают клиновидные колышки, их задача — зафиксировать донную часть опалубки и не дать разойтись щитам под давлением бетона.

На завершающем этапе специалисты рекомендуют закрыть деревянную опалубку обмазкой или выложить толстой полиэтиленовой пленкой. Правильно уложенное покрытие защитит дерево опалубки, будет меньше впитываться воды, и после схватывания бетона снять доски будет достаточно легко.

Заливка бетона, подбой досок и снятие опалубки

Целостность и стойкость опалубки к гидравлической нагрузке от жидкого бетона во многом зависит от умения аккуратно заливать бетонный раствор в форму. Правильно регулировать процесс заливки можно перестановкой направляющих желобов, по которым раствор стекает в форму. Главное — после заливки фундамента раствор должен перетекать равномерно по всей опалубке, постепенно увеличивая уровень залитой массы.

Иногда складывается ситуация, когда нижние и средние доски выгибаются под давлением бетона. Катастрофы в этом нет, если это не влияет на общие размеры и положение опалубки, хотя, по всем канонам, такой дефект необходимо устранять. Если есть угроза отрыва доски или деформации всей плоскости щита, то необходимо срочно предпринимать срочные меры по укреплению поверхности и конкретной доски. Во-первых, врезаются дополнительные саморезы и правильно устанавливаются усиливающие распорки. Во-вторых, необходимо в полуметре от места выгиба завернуть или забить сваю, установить горизонтально автомобильный домкрат, и через стальную плиту или толстую деревянную доску аккуратно придавить дефект. Созывать на помощь всех присутствующих будет не совсем правильно, толку от них мало, достаточно одного грамотного помощника с домкратом и сваей.

Снимать опалубку после заливки для ленточного фундамента правильно будет через неделю при средней температуре воздуха не менее 15-17оС, в холодное время срок до начала разборки необходимо удваивать. Чтобы правильно разбирать конструкцию, потребуется сначала удалить подкосы, вытащить клинья вдоль донной доски и сбить верхние планки, стягивающие щиты. Если была уложена пленка или рубероид, достаточно осторожно забить несколько клиньев в щель между щитом и лентой фундамента.

Заключение

Все варианты опалубки из дерева строятся по одной схеме, поэтому, освоив самый сложный ленточный вариант, можно, не колеблясь, правильно собрать и установить форму под сваи, МЗЛФ или плитный фундамент. Наибольшей проблемой при сборке формы любого типа фундамента будет проблема правильно собрать конструкцию под ступени, печь или пристройку сложной конструкции. Любой из перечисленных элементов потребует немало времени,чтобы придумать и установить каркас нужной формы и размеров.
