Как подключить термостат к газовому котлу
Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.
Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.
Среди электронных моделей наибольшее распространение получили три типа:
- термостат для водяного отопления
- для электрического теплого пола
- для газовых котлов или бойлеров
По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.
Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.
Преимущества использования терморегулятора
Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону.
А именно — схему, надписи и контактные колодки.
Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.
Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.
В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.
Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.
Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.
Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз.
Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.
Какую температуру выставлять?
Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.
Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.
При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.
Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.
В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата.
Как правило, она должна быть не меньше 65 градусов.
Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.
Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.
Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?
Из-за того, что температура получится больше, ничего страшного нет:
- во-первых, котел меньше тактуя, быстрее прогревает систему
- во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше
- да и максимальное КПД батарей наблюдается именно при t 65С-70С, а не при +45С
Куда и где подключать провода на газовом котле?
Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.
По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.
Длина кабеля до места установки термостата не должна превышать 50 метров.
Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.
Данные клеммы чаще всего расположены с обратной стороны платы управления.
Однако иногда производители их выносят за пределы платы.
Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.
Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).
В итоге все начинало работать как надо, только при обратном подключении.
Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.
При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.
Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).
У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.
Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.
При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.
Один из вариантов алгоритма
Не желательно, чтобы насос отключался сразу же после срабатывания термостата.
В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.
На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

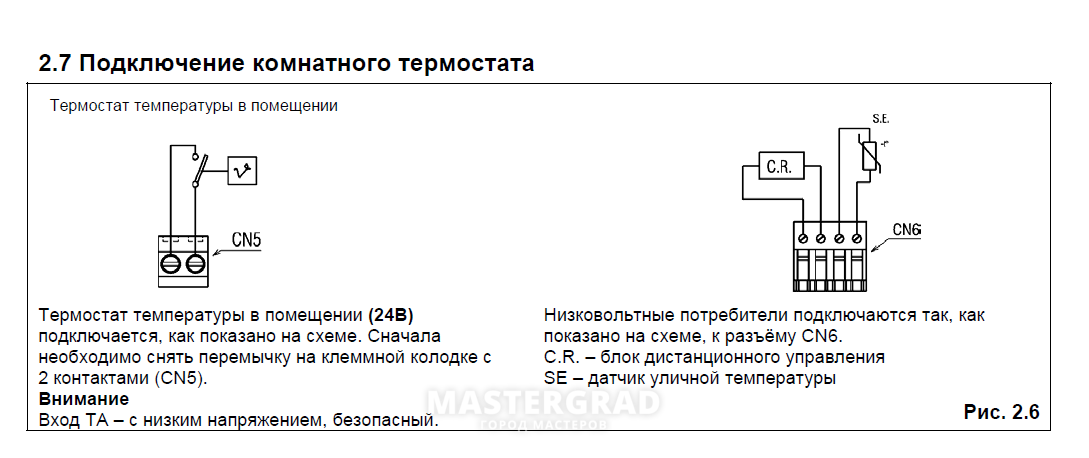

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:
BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas
А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?
Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.
Если разомкнут, то отопление не запустится и работать не будет.
Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.
На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N).
Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.
На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.
Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.
Механический или электронный термостат
Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.
Вот «обычная» схема подключения Termec.
Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).
Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно.
При этом вся логика работы отопления аналогична рассмотренной ранее.
Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.
Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.
Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее
В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.
Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.
Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.
На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.
Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.
Место установки
Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.
Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.
Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.
Также не рекомендуется ставить термостаты в коридоре или на кухне.
Подключение термостата теплого пола на газовый котел
Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?
Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии.
Такое подключение возможно.
Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.
Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.
Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.
С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.
Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.
Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола.
А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.
Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.
Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.
Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.
Терморегулятор для коллектора водяных полов
При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.
Обратная сторона такого устройства выглядит следующим образом.
Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM).
Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).
Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.
При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.
Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.
Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.
Как подключить термостат к котлу, в том числе к старому
Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат.
Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.
Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?
- Особенно проблемным для многих представляется этот вопрос при использовании старых котлов, в которых подключение внешнего управления не предусматривалось….
Как работает комнатный термостат
Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».
В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.
Какие термостаты бывают
- Механические, с механической настройкой вращающейся ручкой и срабатывнием механизма, реагирующего на температуру. Это обычно малоточные приборы.
- Электронные, — с более точной настройкой и точным срабатыванием.
- С радиоуправлением. Иногда кабели весьма мешают в интерьере. На стене крепится регистратор температуры–радиопередатчик, а у котла располагается приемник, подключенный проводами как термостат.
- Программируемые приборы. Которыми можно задавать изменения температуры в течении суток, которые весьма полезны для экономии, так как на несколько часов можно сделать «холодно»….
- Термостат с функцией управления по GSM иил Wi-Fi связи — возможно удаленное управление котлом.
Как подключается обычный термостат к автоматизированному котлу
Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил».
Чаще эти клеммы обозначены как ТА.
Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.
- Перемычка удаляется, на ее место подключается пара контактов с термостата, при этом обычно используется кабель сечением медных жил 0,5 – 0,75 мм кв. по инструкции производителя.
В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как 1,2,3 или АБС. Нужно подключить пару к тем контактам, которые замыкаются при срабатывании прибора на температуру. Если из инструкции это узнать не удается, останется только вызвонить замыкаемые контакты омметром…
Как подключить термостат к старому (безмозглому) котлу
Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?
Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя.
Если снять клемму с этого реле (блока управления), т.е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».
Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…
- По тому же принципу – включить термостат в цепь питания блока управления.
- Включить в разрыв цепи питания катушки магнитного пускателя тенов (не путать, – не в разрыв силовых проводов, а в цепь управления…).
- В разрыв цепи датчика давления воды в системе, который также работает по принципу «Включил/Выключил». Правда, котел теперь будет при выключении термостатом сообщать ошибку, что давление в системе ниже нормы…
В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.
Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…
Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…
Бойлерные термостаты — полное руководство
Термостат является неотъемлемой частью котловой системы, но что именно он делает? В этой части мы рассмотрим основы, а затем углубимся в то, как они работают и какие существуют виды термостатов для котлов.
От традиционных средств управления отоплением до термостатов с Wi-Fi, которые могут помочь нам использовать приложения для управления нашими котлами и создания уюта, мы объясним все, что вам нужно знать о термостатах для котлов.
Что такое Бойлер Термостат? Применительно к центральному отоплению термостат котла по сути является выключателем, но вместо того, чтобы человек переключал ручку или нажимал кнопку, он включается и выключается изменением температуры в помещении.
Как работают термостаты?
Многие термостаты для котлов используют тот факт, что материалы расширяются и сжимаются при нагревании и охлаждении, чтобы физически замыкать и размыкать электрические цепи. Обычными материалами являются биметаллы и воск. С биметаллами (двумя металлическими полосами, соединенными вместе по длине) они работают за счет разницы в скорости расширения между двумя металлами (скажем, сталью и медью), заставляя полосу изгибаться. С воском это чистое расширение, физически дающее давление на клапан.
Существуют также термостаты без движущихся частей, определяющие температуру с помощью термисторов, полупроводников и термопар (например, кухонный термометр, который вы погружаете в пирог или курицу).
Не все термостаты имеют простую функцию включения-выключения. Некоторые открываются и закрываются мягко, чтобы контролировать поток жидкости через них. Принцип остается прежним — они реагируют на тепло, — но они предназначены для балансировки температуры гораздо более контролируемым образом.
Газовые духовки работают, контролируя поток газа в зависимости от температуры внутри; а автомобильные системы охлаждения пропускают через двигатель ровно столько воды, сколько необходимо для поддержания оптимальной температуры. Это также принцип работы термостатических радиаторных клапанов, о которых мы расскажем ниже.
В системе центрального отопления главный термостат является важным компонентом. Без него вам пришлось бы включать и выключать отопление несколько раз в день, чтобы попытаться поддерживать постоянную температуру в доме. Вы, вероятно, будете ложиться спать с включенным отоплением на восемь часов каждую ночь!
Важно помнить, что термостат реагирует на температуру в помещении, а не в радиаторах или котле. Если вы установите термостат на 18 ° C в жаркий день, есть большая вероятность, что обогрев вообще не включится, так как всю работу сделает солнце. Однако в разгар зимы ваш термостат будет включать и выключать отопление по мере того, как температура в доме падает и повышается.
Традиционно термостат подключается к котлу проводами, проходящими через стены дома. Часто он находится в нейтральном месте, например, в прихожей, но часто может быть и в главной гостиной дома, где жильцы проводят большую часть своего времени. Расположение термостата котла очень важно, как показывают следующие примеры:
Представьте, что вы разместили его где-нибудь в теплом месте, например, в подсобном помещении со стиральной/сушильной машиной, и установили желаемую температуру на 20°C. Поскольку температура в подсобном помещении часто может превышать 20°C, центральное отопление может никогда не включаться.
А теперь представьте, что вы помещаете его в прохладное место, например, на крыльцо. Зимой температура на веранде вряд ли когда-нибудь прогреется до 20°C, так что, что касается вашего термостата, отопление должно быть включено постоянно. Ваши радиаторы никогда не отключатся, даже если температура в помещении значительно превышает 20°C.
Вы даже можете вывести управление своим центральным отоплением на новый уровень с помощью комплекта модернизации для 2 зон, который связывается по беспроводной сети с вашим котлом.
Эти интеллектуальные устройства упрощают поддержание разной температуры в двух разных зонах вашего дома в зависимости от ваших потребностей — вы можете лучше контролировать температуру в вашем доме, одновременно экономя энергию.
Современные беспроводные термостаты позволяют не прокладывать провода к стенам и их можно переносить из комнаты в комнату. Многие новые котлы поставляются с беспроводной технологией, но часто можно преобразовать существующий котел в беспроводную технологию с помощью простого комплекта.
Современные беспроводные термостаты предлагают простые и стильные элементы управления отоплением, которые облегчают контроль температуры в вашем доме. Такие модели, как Ideal Halo, являются идеальным дополнением к эффективным комбинированным котлам и помогают сделать наши дома немного более комфортными.
Преимущество беспроводного термостата в том, что вы можете быть уверены, что он регулирует температуру именно там, где вам это нужно.
Если вы проводите ночь в гостиной, какая разница, какая температура в столовой? Если у вас есть ребенок, термостат в его спальне будет поддерживать в этой комнате идеальную температуру. Единственным недостатком является то, что беспроводные термостаты время от времени требуют подзарядки или замены батареек.
Новейшая разработка – «умные» термостаты. Обычно они подключены к Wi-Fi, поэтому вы можете управлять ими из любой точки мира с помощью телефона или компьютера — это полезно, если вы неожиданно возвращаетесь домой рано или поздно.
Некоторые модели, такие как Halo Combi Wi-Fi, имеют собственное специальное приложение, помогающее охлаждать или повышать температуру одним нажатием кнопки. Такие функции, как геолокация, даже отслеживают, когда вы приближаетесь к дому, чтобы ваш котел знал, что нужно начать нагревать дом, прежде чем вы войдете в дверь
Все термостаты могут быть переопределены, поэтому вы можете включать или выключать обогрев независимо от температуры.
Но как способ поддержания комфортного уровня тепла при максимально возможной эффективности они бесценны при правильном использовании.
Термостатические радиаторные клапаны (ТРВ) — это устройства, которые часто находятся рядом с впускной трубой радиатора. Они крупнее стандартных двухпозиционных клапанов и имеют вращающуюся головку с цифрами.
Как и основной термостат, они измеряют температуру воздуха (не радиатора). Однако, в отличие от основного термостата, у них нет простой функции включения/выключения — они регулируют скорость, с которой горячая вода проходит через конкретный радиатор, поэтому они могут быть отключены, низкими, средними, высокими или полными, в зависимости от того, где вы находитесь. установить его.
TRV полезны, когда вы хотите иметь разную температуру в разных комнатах. Обратите внимание, что основной термостат по-прежнему будет решать, включено или выключено отопление, поэтому, если ваш основной термостат говорит, что он выключен, никакая регулировка TRV не изменит температуру в этом радиаторе.
Найти мой новый котел
Термостаты для комбинированных котлов
Все комбинированные котлы должны быть оснащены комнатным термостатом. Без него невозможно контролировать температуру воздуха.
Сухие клеммы
Некоторые котлы имеют беспотенциальные клеммы. Как следует из названия, они не подключены к какому-либо источнику питания, и к ним не должно подаваться никакое питание. На схеме эти клеммы обозначены А и В, однако производители котлов могли использовать альтернативные обозначения
Когда две клеммы соединены вместе, котел работает. Без подключения котел не работает. Поэтому нужен двухпроводной термостат. У них нет источника питания, а проводка представляет собой двухжильный кабель между котлом и термостатом.
При первой установке котла обычно имеется перемычка между двумя клеммами термостата, позволяющая проверить бойлер перед подключением термостата. Эту перемычку необходимо удалить и вместо нее подключить термостат, иначе отопление будет работать постоянно.
. Это обойдется очень дорого и приведет к тому, что в помещении будет слишком жарко.
Внимание Подключение сетевого напряжения к клеммам термостата на котлах этого типа обычно приводит к серьезному и дорогостоящему повреждению котла.
2-проводной термостат сетевого напряжения
Для этих котлов требуется термостат сетевого напряжения, который может иметь 2 или 3 провода. Котел будет иметь терминал, который активирует котел, когда на него подается сетевое напряжение, обычно обозначенный как SL или коммутируемая линия.
2-проводной термостат
2-проводной термостат подключается между линией и переключаемой клеммой линии на котле. Когда требуется тепло, термостат соединяет эти два провода вместе, подавая полное сетевое напряжение на клемму коммутируемой линии. Это активирует котел.
Многие 2-проводные термостаты подходят для сетевого напряжения, однако некоторые из них не подходят, поэтому при выборе 2-проводного термостата для использования в сети требуется осторожность.
Цифровые термостаты обычно бывают двухпроводными и обычно имеют внутренние батареи для работы электроники. У них есть существенный недостаток, заключающийся в том, что, когда батареи разряжаются, центральное отопление больше не работает. Также есть дополнительные расходы на замену батарей.
Напряжение сети 3-проводной термостат
Это более распространено. В дополнение к линии и коммутируемой линии также требуется нейтраль. Это используется для питания небольшого нагревателя внутри термостата, чтобы улучшить время отклика. Без этого разница температур между включением и выключением термостата (гистерезис) будет чрезмерно большой, что приведет к значительным колебаниям температуры в помещении.
Обратите внимание, что правильное соединение L и SL очень важно. Если их поменять местами, нагреватель ускорителя будет работать постоянно. Это значительно сократит срок службы нагревателя и во многих случаях приведет к постоянному включению термостата, независимо от температуры в помещении.
Некоторые термостаты имеют встроенный неоновый индикатор, который внутренне подключается параллельно нагревателю ускорителя. Горит, когда термостат включен (вызов тепла).
Прочая информация
Заземление термостатов
Для большинства термостатов не требуется заземление, однако заземление должно быть предусмотрено в месте расположения термостата. Обычный метод заключается в прокладке 3-х жильного и заземляющего кабеля между котлом и термостатом. Это позволит установить 2-проводной или 3-проводной термостат.
Если термостат не имеет клеммы заземления, провод заземления должен быть подключен к отдельной изолированной клеммной колодке.
Обе опции
Некоторые котлы имеют как беспотенциальное, так и сетевое переключение. В этих случаях можно использовать любой из них, однако два набора клемм никогда не должны соединяться между собой или использоваться одновременно. Это, скорее всего, приведет к повреждению котла.
Ebus
Эти клеммы, если они установлены, предназначены для специальных электронных термостатов и других элементов управления.
