пошаговая инструкция и необходимые материалы

При наличии шуруповерта, который применяется в основном внутри помещения нередко встает вопрос, как перевести его на питание от сети. Нужно серьезно подходить к выбору шуруповерта. Для примера можно взять инструмент на 12 В с ni-cd аккумулятором. Такой вариант изделия вполне можно питать от розетки, если правильно его переделать.

Содержание

• Стоит ли переводить на сеть
• Материалы
• Как перевести шуруповерт на сеть

Стоит ли переводить на сеть

Многие могут не понять, зачем переводить инструмент на сеть. На самом деле со временем батарея ослабевает и рано или поздно питающий элемент нужно заменять. Как показала практика, это дорого, да и подбор качественной детали может занять время и финансы. Если перевести шуруповерт на работу от сети, можно:

• Дать ему вторую жизнь;
• Больше не зависеть от процесса зарядки;
• Пользоваться им без оглядки на мощность крутящего элемента.

Последнее напрямую зависит от заряда батареи. Если же работать от сети, то мощность аппарата будет на одинаковом уровне. Единственным недостатком работы от сети — это зависимость от длины шнура. Поэтому в представленной ниже конструкции будет рассматриваться вариант со съемным элементом.

Материалы

Прежде чем приступать к поставленной задаче, нужно просмотреть, все ли есть для «модернизации» инструмента. В процессе обязательно понадобятся:

• Блок питания от компьютера;
• Шуруповерт мощностью 12 В;
• Конденсатор;
• Паяльник;
• Дрель;
• Изолента;
• Силовой разъем XT60;
• Лампочка на 6 Вт или две по 3 Вт.

Эти инструменты и материалы помогут перевести шуруповерт без вреда для инструмента в питание от сети. Причем далее будет рассмотрен вариант организации съемного шнура.

Как перевести шуруповерт на сеть

Почему же необходимо перевести домашний шуруповерт на сеть. Этот инструмент довольно мощный, причем даже при условии наличия слабого аккумулятора. То есть под нагрузкой он способен потреблять вплоть до 200 Вт. с этим аккумуляторы в целом справляются без проблем, но чтобы работать от розетки, требуется блок питания. Именно он сможет сделать из переменного напряжения в 220 В постоянное. Так как блоки питания в большей массе идут на 12 и 24 В, переделывать стоит именно 12-тивольтный инструмент.

Если смотреть блоки питания к шуруповертам на китайских площадках, то по цене выходит не на много дешевле, чем достаточно качественный шуруповерт. Потому для удешевения процесса решено использовать элемент от компьютера, у которого мощность обычно идет на 500 Вт. обычно на наклейке к блоку питания идет информация по линиям питания, например 25 А. На 12 В этот параметр равен в целом 300 Вт мощности.

Далее уже начинается непосредственно процесс переделки:

• Для начала обязательно разбирается батарея шуруповерта. Из нее нужно изъять аккумуляторы. При этом важно сохранить клеммы. Это важно, так как блок будет делаться съемным, чтобы инструментом можно было работать как от аккумулятора, так и от сети.

В будущем, когда аккумуляторы изъяты, нужно в корпус поместить груз. Так рука в процессе эксплуатации инструмента не будет уставать из-за нарушенного баланса. В качестве груза можно использовать кусок резины или небольшую дощечку из дерева.

• К клеммам необходимо припаять провод, у которого сечение будет равно 3 мм². В таком варианте энергия не будет рассеиваться на тепло, даже если длина провода будет составлять 2 м.

Как показала практика, в процессе эксплуатации потери напряжения в проводе достаточно велики. Потому минимальная длина такового должна составлять не менее 1 м, а сечение — не меньше 2,5 мм².

• Нужно зачистить провода. Далее уже их с помощью паяльника нужно присоединить к клеммам.
• Нужно запомнить, что провод под знаком «-» будет, к примеру, синим. Соответственно вставляем клеммы по имеющимся символам на корпусе батареи.
• Следует подпереть снизу отверткой, а потом начать сверлить отверстие 3 мм диаметром. После уже большим сверлом снимается фаска так, чтобы потайная головка с винтиком m3 не торчала. Деталь затягивается гаечкой. В отверстие продевается провод.
• Параллельно клеммам важно поставить конденсатор (16-25 В с емкостью на 10 000 мкФ). Его можно купить или взять в старом компьютерном блоке. Если такового нет, можно попробовать обратиться в сервис по ремонту компьютеров. Они эту деталь обычно просто выкидывают.

Конденсатор необходим для того, чтобы создавать энергетический буфер пускового тока, снижая при этом нагрузку на блок питания. Без данной детали он уйдет в защиту.
Припаивается конденсатор. Гаечка приклеивается на клей. В противном случае закрутить ее не удастся.

• Следующим этапом становится вывод провода из корпуса. Для этого его нужно зафиксировать, чтобы не было дополнительной нагрузки на клеммы. Сделать это можно, обмотав провод на требуемой длине изолентой. Далее все собирается обратно.

Для закрепления провода можно также использовать термоусадочную трубку. Она поможет закрепить элемент и не дать ему вырываться в будущем при эксплуатации шуруповерта.

• В итоге получилась своеобразная заглушка-батарея, от которой отходят провода. Они будут питать шуруповерт от блока питания.
• Далее уже нужно испытать блок питания. для этого берутся по две «земли» и проводу, которые соединяются параллельно. У блока питания от компьютера две линии 12 В. На каждом проводе по 25 А.
• Если только одна линия на 12 В,то нужно взять 2 желтых и 2 черных провода. Примечательно, что у многих такой инструмент отлично функционировал и при использовании старого 200-ватного блока с одной линией 12 В.
• Чтобы сделать инструмент и его питание от сети более красивым, можно использовать силовой разъем XT60, который можно купить у китайцев за копейки. Таким образом удается сделать провод съемным. Провода, подобранные соответственно разъемам, припаивают.
• Чтобы запустить работу блока питания без компьютера, следует на землю замкнуть контакт под маркировкой PS-ON. Если говорить проще, то зеленый провод замыкается на черный. Проделать такую манипуляцию можно с помощью обыкновенной скрепки, которая выполняет роль перемычки.
• Лишние провода при необходимости можно обрезать, хотя это и вовсе не обязательно, особенно если блок питания планируется использовать в дальнейшем.
• Если же решено резать, то хвостики зеленого и черного проводов нужно скрутить, заизолировать, а потом поместить в корпус блока питания. теперь уже можно проверять работу шуруповерта.

Если следовать инструкции, то сделать такую модернизацию достаточно просто. Как показала практика, удается врезать саморез в доску или брус без снижения мощности инструмента.

В конце стоит упомянуть, что при слабом блоке питания последний уходит в защиту. Если конденсатор установлен, то скорее всего идет защита по напряжению. Такую проблему можно решить с помощью дополнительной нагрузки на линию питания. для этого стоит взять черные и красные провода, к которым подключается дополнительная нагрузка, например, лампочка на 6 Вт (можно две на 3 Вт). Она будет светить и нагружать линию. В итоге шуруповерт продолжит нормально работать.

Как переделать аккумуляторный шуруповерт чтобы он работал от сети

Аккумуляторный шуруповерт – незаменимый инструмент, который часто используется в хозяйстве. Бывают ситуации, когда батарея устройства выходит из строя. В таком случае не обязательно покупать новый аккумулятор. Можно переделать инструмент, чтобы он работал от сети. Однако перед этим надо разобраться с тем, как сделать шуруповерт напрямую от зарядки.

Зачем переделывать аккумуляторный шуруповерт

Некоторые люди не понимают, зачем делать из аккумуляторного электрошуруповерта сетевой. На самом деле все достаточно просто. Дело в том, что пользоваться таким инструментом можно только до тех пор, пока его батарея не сядет. После разрядки придется подзаряжать шуруповерт и только после этого продолжать им пользоваться. Многих это не устраивает, и они решают заняться переделкой инструмента в сетевую модель.

Также это часто делают, когда батарея выходит из строя и перестает заряжаться. Многим не хочется тратиться на новый аккумулятор, и они решают переделать инструмент, чтобы он работал от сети.

Преимущества и недостатки переделки

Переделывание шуруповерта в сетевую модель имеет ряд достоинств. Среди основных преимуществ можно выделить следующее:

• не придется периодически подзаряжать устройство;
• не будет ухудшаться мощность инструмента из-за слабой батареи;
• не понадобится менять аккумуляторы.

Однако есть у такого переделывания и свои недостатки. Главный минус заключается в том, что таким инструментом труднее пользоваться в труднодоступных местах. Придется покупать специальный удлинитель.

Необходимые материалы и инструменты

Перед тем как переделать шуруповерт аккумуляторный в сетевой, необходимо ознакомиться с перечнем необходимых инструментов и материалов. Для выполнения работ понадобятся:

• отвертки;
• плоскогубцы;
• паяльная станция;
• мультиметр;
• нож;
• изолента;
• мультиметр.

Также понадобится шнур для подключения устройства к сети. Рекомендуется использовать кабеля с большим сечением.

Какой мощности понадобится БП

Людям, которые решили узнать, как сделать шуруповерт от сети, придется разобраться с необходимой мощностью блока питания.

Импульсный

Для подключения инструмента к сети часто пользуются импульсным БП. Рассчитать его мощность достаточно просто. Чаще всего аккумуляторные модели работают на батареях с напряжением 12 В. Исходя из этого, получается, что во время работы устройство потребляет не менее 120 ватт.

Рекомендуется выбирать БП с запасом мощности около 20-30%. Таким образом шуруповерт сможет нормально работать даже при максимальных нагрузках.

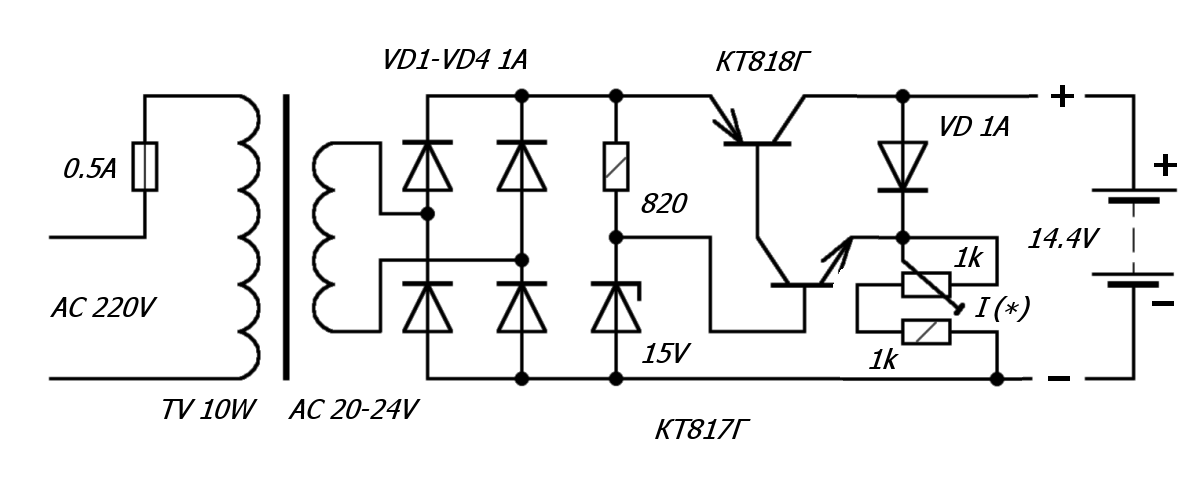

Трансформаторный

Поскольку рабочее напряжение большинства шуруповертов составляет 12 В, выбрать трансформаторный источник питания достаточно легко. Запитать электрический инструмент можно при помощи любой модели мощностью около 200-300 Вт.

Как переделать шуруповерт для работы от сети

Необходимо заранее разобраться, как переделать шуруповерт 12 вольт на работу от сети 220. Есть несколько рекомендаций, которые помогут сделать это правильно.

Подключение к зарядке

Наиболее простой способ подсоединить инструмент к сети – сделать это через зарядное устройство. Делается это следующим образом:

1. Припаять провода питания к зарядке.
2. Разобрать старый аккумулятор инструмента.
3. Сделать в корпусе отверстия для кабеля.
4. Припаять провода к питанию электропривода.

Используя этот метод, можно воспользоваться зарядным устройством ноутбука.

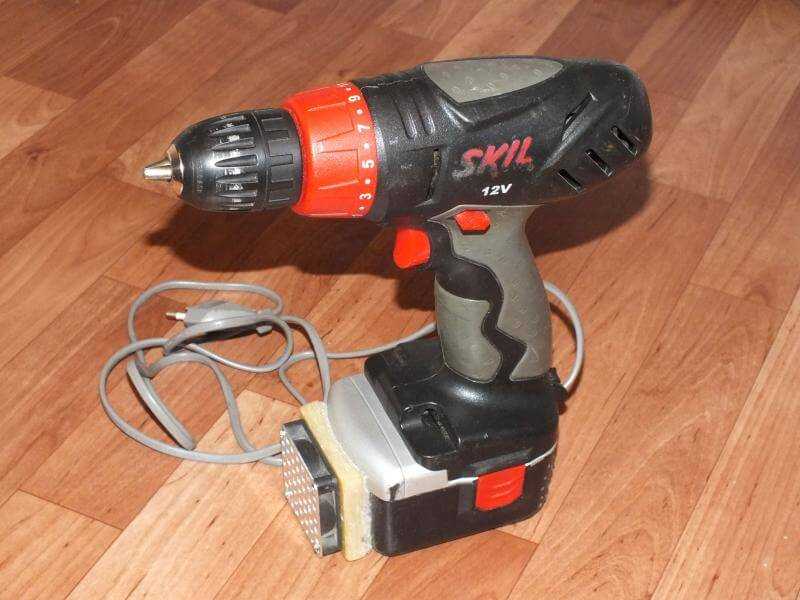

Подключение блока в корпусе от аккумулятора

Люди, которые смогли найти подходящий БП, могут с его помощью подключить шуруповерт к сети. Перед тем как собрать электрический шуруповерт с блоком питания, надо разобраться с нюансами такой работы. Делается это так:

1. Извлечь из шуруповерта старый аккумулятор и достать из него отработанные компоненты.
2. Установить в корпус новый БП.
3. Подсоединить к блоку провода для соединения с сетью.
4. Установить клеммы.
5. Собрать корпус и поместить его в шуруповерт.

Если используется компактный блок питания, необходимо позаботиться об охлаждении. Для этого в стенках корпуса проделывается несколько отверстий для циркуляции воздуха.

Соединение с внешним БП

Если не удается установить компактный БП в корпус, придется воспользоваться внешним. Чтобы подключить к нему электрический инструмент, необходимо выполнить такие действия:

1. Разобрать корпус шуруповерта и переделать вход для подключения источника питания. Это делается, чтобы можно было подсоединить БП.
2. Подсоединить БП к устройству. Возможно, для этого понадобится специальный переходник для пониженного напряжения.
3. Запустить инструмент и проверить его работоспособность.

Если после запуска ничего не произошло, надо внимательно осмотреть места соединения проводов. Часто отходят контакты и из-за этого инструмент не запускается.

Подсоединение к БП с компьютера

Люди, решившие переделывать аккумуляторный шуруповерт и подключать его к сети, могут воспользоваться компьютерным БП. Для этого подойдет модель мощностью от 300 Вт. Такие устройства на выходе выдают 16-18 А. Этого вполне достаточно для работы инструмента.

Подключать шуруповерт к компьютерному БП просто. Делается это при помощи двух проводов. Один из них – 12 вольтовый «плюс», а второй масса.

Как запитать шуруповерт, сохранив его автономность

Бывают ситуации, когда приходится работать на улице или в помещении, где отсутствует электричество. В подобных ситуациях нужно самостоятельно запитать шуруповерт, чтобы он заработал. Сделать это можно несколькими способами.

Замена старых элементов

Чаще всего людям не удается воспользоваться аккумуляторным инструментом, так как у него вышла из строя батарея. Наиболее простой способ решения такой проблемы – подключение нового аккумулятора. Рекомендуется использовать такие же батареи, которые стояли в шуруповерте ранее.

Важно! При замене аккумулятора необходимо соблюдать полярность подсоединения компонентов. Таким образом удастся предотвратить короткое замыкание.

Подключение к аккумулятору авто

Еще один способ быстро запитать инструмент – воспользоваться аккумулятором автомобиля. Делается это следующим образом:

1. Взять три провода от прикуривателя и зачистить их от изоляции на 3-4 см.
2. Подключить провода. Они подсоединяются к аккумуляторным клемам и к шуруповерту.
3. Затянуть места соединения хомутами или заизолировать изолентой. Необходимо обматывать их таким образом, чтобы скрыть все металлические части.

После этого необходимо проверить, работает ли инструмент.

Подсоединение к внешнему аккумулятору

Если надо воспользоваться шуруповертом, можно подключить его к внешнему аккумулятору. Для этого идеально подойдет АКБ от любого ненужного ИБП. Чтобы подсоединить инструмент, надо сделать следующее:

1. Разрезать кабель шуруповерта и зачистить на нем контакты.
2. Подсоединить шнур к клемам АКБ.
3. Проверить надежность подключения.
4. Заизолировать места соединений.

После окончания работ шуруповерт обязательно отключают от аккумулятора.

Правила эксплуатации

Каждый человек перед использованием шуруповерта должен ознакомиться с правилами его эксплуатации. Выделяют несколько рекомендаций, которых надо придерживаться:

• работать надо только в устойчивой позе, следя за положением рук и ног;
• если приходится вкручивать шурупы на высоте, лучше использовать стремянку;
• каждые полчаса надо делать перерыв, чтобы инструмент остывал;
• при выполнении сверления надо закреплять заготовку, чтобы она была неподвижной.

Еще одно важное правило, которого следует обязательно придерживаться – регулярная проверка всех узлов.

Перед работой надо осматривать шуруповерт, чтобы убедиться в отсутствии повреждений.

Меры предосторожности

Есть несколько мер предосторожности, с которыми надо ознакомиться перед применением аккумуляторного электроинструмента:

• хранить устройство можно при температуре не ниже 0 градусов;
• нельзя допускать, чтобы на батарею попадала жидкость;
• заряжать АКБ можно только при температуре 10-50 градусов тепла;
• нельзя заряжать поврежденный АКБ.

Довольно часто владельцы аккумуляторных шуруповертов сталкиваются с ситуациями, когда перестает работать батарея. В таких случаях придется подключать устройство к сети. Однако перед этим необходимо узнать, как перевести шуруповерт на питание от сети 220В и что для этого надо сделать.
