Из статьи вы узнаете как подключить электроплиту самостоятельно, схемы и способы подключения (без розетки и с розеткой), требования к электропроводке, меры безопасности и много другое.
СОДЕРЖАНИЕ:
В чем удобство электрических плит
Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.
Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.
Приобретая новую электрическую плиту многие магазины предоставляют услуги электрика, который выполняет ее подключение.
Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.
И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.
Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.
Особенности и условия процесса подключения
В доме или квартире должна быть проложена медная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.
Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.
При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.
Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.
Но розетка и вилка должны быть силовыми, способными работать при нагрузках.
Читайте также:
Обязательно к распределительному щитку должно быть подведено заземление.
Также посредством вилки и розетки можно подключать не особо мощные электроплиты.
Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.
Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.
Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.
Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем.
В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.
Меры безопасности
При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.
Самое главное нужно правильно подобрать сечение кабеля.
Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.
Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.
Подведем небольшой итог.
Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.
Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.
Читайте также:
Схемы подключения
Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.
Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.
Подключение к однофазной сети

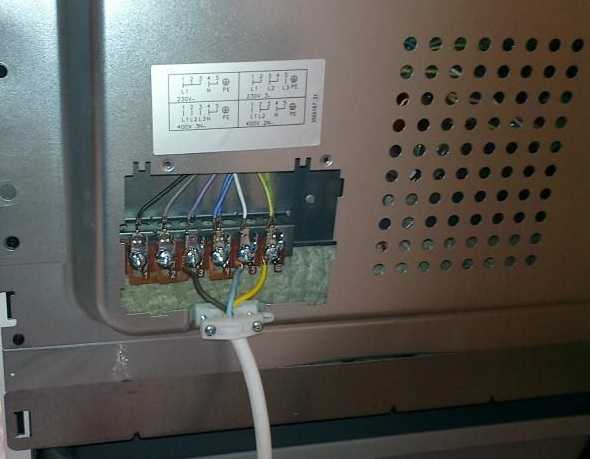

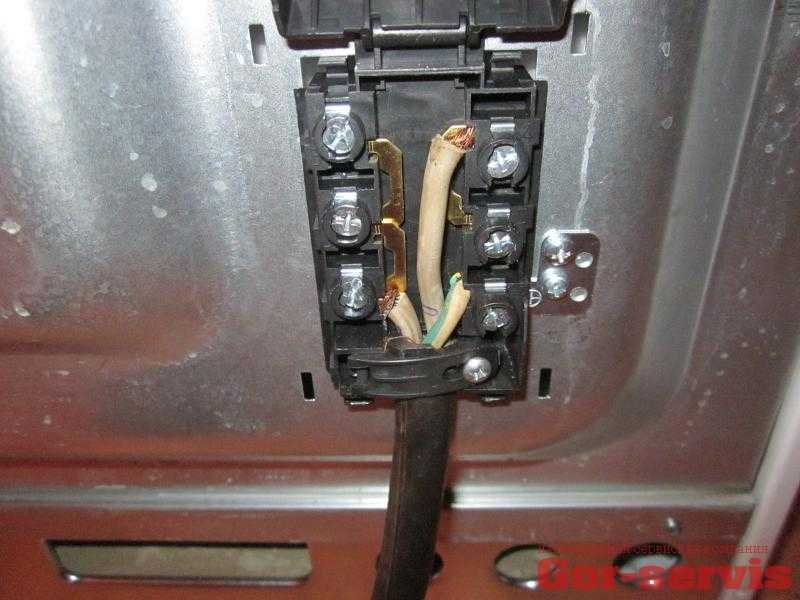

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.
Для однофазной сети этот кабель должен быть трехжильным.
Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску.
Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.
В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.
Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.
Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.
Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».
Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.
Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).
После соединения подключаем провод фазы.
В трехжильном кабеле он может иметь коричневый, серый или черный цвет.
Подключение к двухфазной сети
Редкий, но все же встречающийся метод подключения.
Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.
Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.
Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.
Читайте также:
Подключение к трехфазной сети
Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.
Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.
К трем фазным выводам подключаем по одному проводу фазы.
Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.
Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.
Полная схема подключения через розетку
Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.
Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.
Итак, первым делом подключаем провод к автомату на распределительном щитке.
К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.
По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.
Затем провод протягивается к месту установки розетки.
Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).
Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

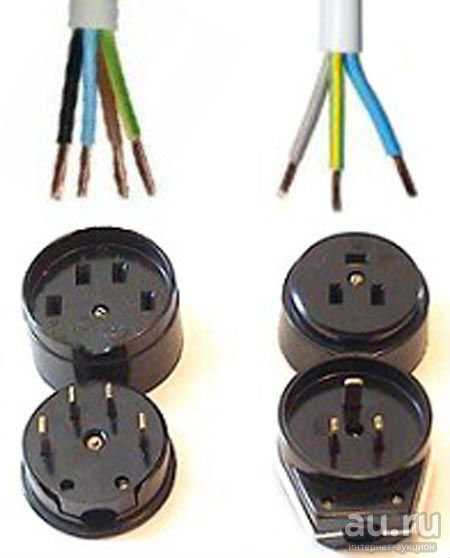

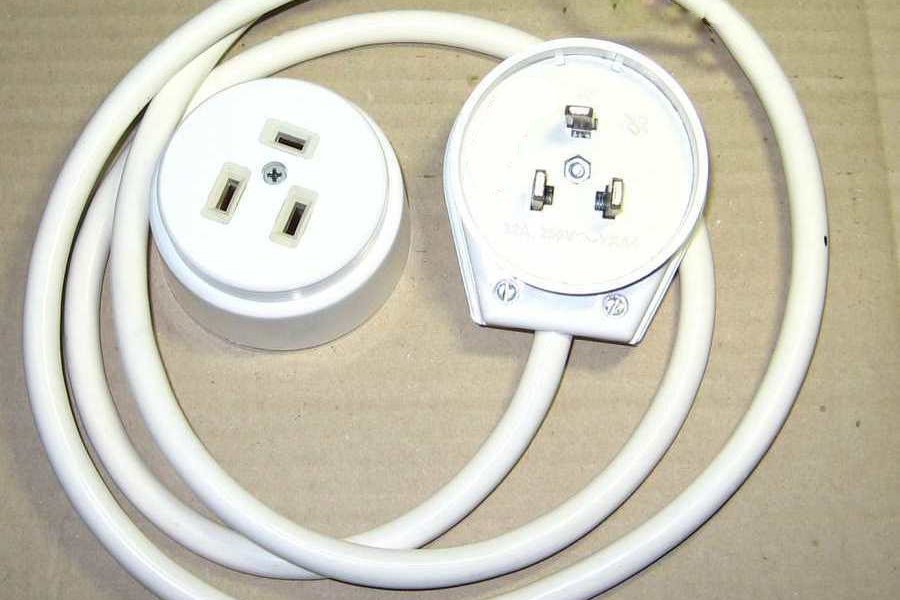

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

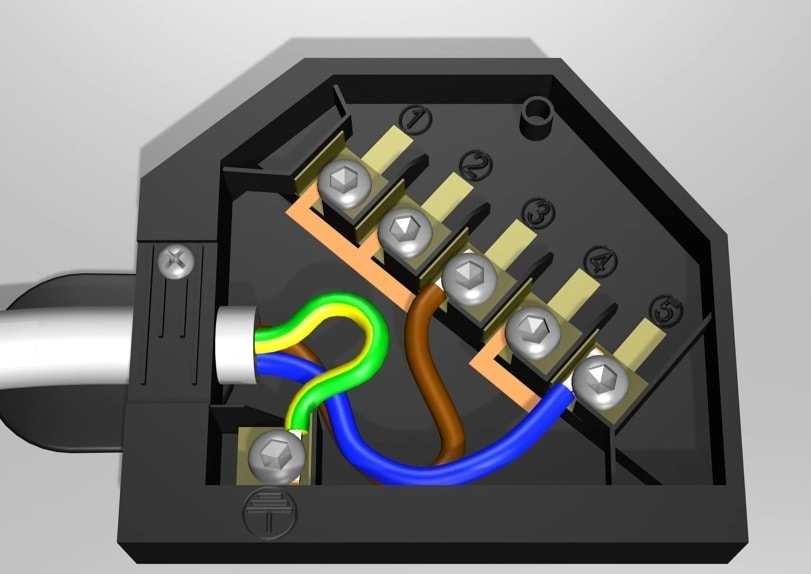

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.
И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.
Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.
Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.
Далее проводится пробное включение.
Сначала включается автомат, затем УЗО, и сама плита.
После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.
Подключение без розетки
Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.
Подсоединяется провод к автомату, затем врезается в схему УЗО, и провод тянется к месту установки плиты.
В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.
К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.
В клеммнике они закрепляются, важно не перепутать где какой провод.
После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.
Примечательно, что схема подключения электрических плит практически одинакова.
Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.
Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.
Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.
Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.
Популярное у читателей: Способы замены электрики в квартире.
Пару слов о заземлении
Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.
Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.
При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.
Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.
Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.
Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.
К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.
Более подробно об изготовлении заземления для дома можно узнать здесь.
Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не рассчитана.
Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.
какой кабель нужен, схемы, как подключить своими руками, фото, видео
После закупки бытовой техники приходит момент, когда нужно подумать над тем, кто будет осуществлять подключение электроплиты. Это можно сделать и самостоятельно, разобравшись в нюансах, но есть вариант – обращение к мастеру. В обоих случаях полезно иметь набор знаний, чтобы понимать, что и как делать, исполнить это самому или же проконтролировать.
Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь.
Особенности подключения электрической плиты в квартире
Установка этого электроприбора производится во многих домах на кухне, электроплита – удобно, ведь каждая ее функция проверена годами.
Только процесс подключения не обладает тем уровнем легкости, как хотелось бы, ведь речь идет о не просто мелком бытовом приборе. Здесь играет роль мощный поток электричества. Он же используется при установке электрической печки.
Электроплита довольно распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи.
Очень важно продумать каждую деталь здесь, чтобы обеспечить безопасность жильцов в доме. Однако у данного типа плитки есть преимущество перед газовым видом, потому что ее можно размещать в любом месте на кухне. Нужно только продумать наличие розетки неподалеку и вытяжку с духовым шкафом. Также важно перед началом ознакомиться с инструкцией, чтобы понять, как подключить электроплиту самостоятельно.
Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещении, где будет устанавливаться плита.
Требования к проводке в квартире
Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать.
Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:
- Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
- Обязательно должен быть квартирный щиток, это законодательное требование.
- Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
- К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
- Установка отдельного автомата для плиты.
- Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
- Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей.
Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.
Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.Современные варианты электрических плит чаще всего реализуются без проводов.
Обратите внимание! Следует разместить кабели так, чтобы их было сложно задеть в повседневной жизни, то есть, надо «спрятать» их, по возможности. Если появились сложности, лучше вызвать мастера.
Параметры автоматов защиты
Автоматы защиты необходимы для того, чтобы предотвращать повреждение прибора при перепадах напряжения в проводке или же угрозе короткого замыкания. Тогда плита автоматически отключается, и система не подвергается серьезным негативным изменениям. Но, чтобы это надежно работало, надо правильно подобрать параметры, сделать расчеты и настроить автоматы соответственно.
Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров.
Автоматический выключатель должен иметь номинал, максимально приближенный к необходимому значению. Оно будет равно максимальному току потребления плитки, что рассчитывается с помощью деления мощности на вольтаж сети. Первую цифру можно узнать из технической документации, а вторая равняется стандартному показателю электрического напряжения в розетке.
Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой.
А вот от проблемы поступления дифференциального тока спасает УЗО – устройство защитного отключения. Если случается такая ситуация, то она вызвана обычно нарушением изоляции частей, что проводят ток. Система это выявляет и предотвращает пагубные последствия путем обесточивания конкретного участка сети. Выбирать его стоит, опираясь на показатели номинального тока, оно должно быть на уровень выше, чем для автомата. Также стоит учитывать параметр чувствительности, лучше выбирать 30мА, здоровье человека в это случае будет сохранено, а вот меньшие показатели могут привести к ложному срабатыванию.
Характеристики кабеля для подключения
Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.
Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.
Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.
В электрическом щитке должен быть установлен отдельный автомат.
Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому.
Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.
Схемы установки электроплиты
Существует три основных типа подключения схем. Выбор основывается на том, какой тип уже внедрен в систему.
Однофазные
Однофазные предполагают напряжения в 220В и одну фазу. Ее подключают на клеммы 1, 2 и 3, их следует перед этим объединить перемычками, идущими в комплекте. Клеммы под номерами 4 и 5 еще называются N1, N2, их стоит соединить с помощью перемычек, затем туда же оформить «нуль» N. Заземление в однофазной схеме нужно присоединять к клемме под номером 6, у нее еще есть название РЕ, часто ее можно найти в корпусе варочной панели.
Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов.
Двухфазные
Они предполагают наличие напряжение 380В и две фазы. В таком случае две клеммы объединяют перемычкой и присоединяют к одной из 2 фаз. Оставшуюся клемму можно объединять второй фазе. Клеммы под номерами 4 и 5, соединенные перемычкой, подводят к «нулю», а 6 – к заземлению.
Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода.
Трехфазные (380В)
Это наиболее простой способ, так как в трехфазных схемах надо подвести 3 клеммы и фазы по цветам, затем №4 и №5 свести с «нулевой» фазой, а шестерку – с «землей».
Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно.
Расчет возможностей сети в квартире
Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.
До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.
Линия для плиты
При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.
Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.
Какой шнур нужен
Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.
Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.
Защитные приборы
Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.
Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.
Выбор варианта подключения
Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.
Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.
Как правильно подключить электрическую плиту к розетке 220В своими руками
Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:
- Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
- Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
- Осуществить монтаж розетки.
- Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
- Произвести пробный запуск системы.
Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.
Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.
Через клеммник
Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.
Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.
Через обычную розетку
Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.
В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.
Подсоединение провода
Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.
Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.
Установка вилки
Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.
Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.
Как самостоятельно подсоединить электроплиту к силовой розетке 380В
Первое, что необходимо сделать, – отключить электричество в помещении, чтобы избежать весьма вероятных трагических последствий.
Дальнейшие действия:
- Определить, схема трехфазная или двухфазная, затем приобрести соответствующий автомат или УЗО. Если он есть, следует проверить только его исправность.
- Определиться, будет подключение производиться к розетке или же к клеммам. Обычно в жилых зданиях, где нет газового оборудования для установки соответствующей плиты, заранее продумана мощная розетка на 380В.
- Если она исправна, и есть фаза, можно соединять с ней кабель посредством вилки.
- Если таковой нет или же она неисправна, потребуется произвести дополнительные манипуляции по соединению с клеммами.
Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение.
После завершения и проверки работы, можно включать подачу электричества и попробовать включить прибор.
Тонкости подключения электроплит разных производителей
Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя.
Популярные варианты, к которым стоит присмотреться:- Hansa;
- Gorenje;
- Beko;
- Электролюкс;
- Занусси.
Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.
Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.
Нюансы заземления
Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.
Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.
Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.
В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.
Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.
ВИДЕО: Установка и подключение электрической плиты.
схемы подключения к однофазной, трехфазной сети
Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.
Содержание статьи
- 1 Схема и способы подключения
- 2 Электрические параметры и номиналы автоматов защиты
- 3 Провод и его параметры
- 4 Как подключить электроплиту к сети 220 В
- 4.1 Подключение кабеля к электроплите
- 4.2 Установка вилки
- 4. 3 Как определить фазу в установленной розетке
- 5 Подключение к трехфазной сети 380 В
3 Как определить фазу в установленной розеткеСхема и способы подключения
Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.
Схема подключения электроплитыБолее надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.
Чаще всего используют подключение при помощи розетки и вилки.
Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.
Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.
Электрические параметры и номиналы автоматов защиты
Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.
Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А.
Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.
С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.
Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.
Провод и его параметры
В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.
Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования.
Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.
При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.
Подключение варочной панели расписано тут.
Как подключить электроплиту к сети 220 В
Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления.
Все остальное — аналогично.
Подключение кабеля к электроплите
Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.
Клеммная колодка, к которой надо подключить электрический шнурРядом располагаются схемы подключения для разных сетей.
Схематичное изображение подключения для разных сетейПри сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.
Подключение кабеля к электроплитеПравильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают.
В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.
Установка вилки
Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Так выглядит вилка для подключения электроплитыПрижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.
Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.
Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).
Как определить фазу в установленной розетке
Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.
Землю определить еще проще: это контакт вверху или внизу.
Подключение к трехфазной сети 380 В
В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В).
Вилка и розетка тоже должны иметь по пять контактов.
Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.
Схема подключения электроплиты к трехфазной сетиТакже необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.
Как подключить шнур питания электрической плиты
По
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 02.07.22
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Кевин Норрис
Обзор проекта
Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона.
Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами. Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.
Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.
Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали.
Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, которое было введено в 1996.
Смотреть сейчас: Как подключить шнур питания к электрической плите
Предупреждение
Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.
Оборудование/инструменты
- Крестовая отвертка или гаечный ключ
- Плоскогубцы с шипами и канавками (по желанию)
Материалы
- 40- или 50-амперный шнур для электроплиты, сертифицированный UL
- Зажим для разгрузки от натяжения, подходящий по размеру к шнуру диапазона
Ель / Кевин Норрис
Снимите крышку соединения проводов
Найдите съемную металлическую накладку или кожух на задней панели диапазона.
Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.Ель / Кевин Норрис
Изменить заземление, если необходимо
Обратите внимание на конфигурацию проводки на клеммной колодке. В линии есть три клеммы: центральная клемма нейтральна и обычно имеет белый провод; левый контакт горячий и может иметь красный или черный провод; правая клемма также горячая и может иметь черный или красный провод. Возле клеммной колодки может быть или не быть винта заземления — если он есть, он будет вкручен в металлический корпус прибора.
При необходимости измените соединение «земля-нейтраль» в зависимости от типа кабеля, который вы устанавливаете:
Для четырехжильного шнура :
Если на заземляющем винте нет соединительной перемычки или провода, плита готова для четырехштырькового шнура.
Никаких изменений не требуется.Если имеется винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической пластины, снимите пластину с нейтральной клеммы на клеммной колодке (вы можете полностью снять пластину или оставить ее прикрепленной под винтом заземления). Если к винту заземления подключен небольшой белый провод, отсоедините его от земли и подсоедините к нейтральной клемме на блоке. Это внутреннее нейтральное соединение; вы подключите его к нейтральной клемме вместе с проводом нейтрального шнура, просто чтобы надежно закрепить его (он не будет служить цели).
Для трехжильного шнура :
Если нет винта заземления, никаких изменений не требуется.
Если есть винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической ленты или небольшого белого провода, оставьте ленту или провод на месте. Никаких изменений не требуется. Провод имеет внутреннее соединение с нейтралью.
Если имеется заземляющий винт, и он не соединен с нейтралью с помощью перемычки или провода, следуйте электрической схеме производителя, чтобы выполнить правильное соединение «земля-нейтраль».
Ель / Кевин Норрис
Подсоедините шнур с четырьмя контактами (только четырехконтактный)
Вставьте конец четырехжильного шнура в отверстие на задней панели плиты. Ослабьте или снимите винт на центральной клемме нейтрали и подсоедините белый шнур к клемме, затянув его под винтовой клеммой. Присоедините провод черного шнура к горячей клемме с помощью черного провода. Присоедините провод красного шнура к горячей клемме с красным проводом. Подсоедините зеленый провод шнура к винту заземления на корпусе плиты. Плотно затяните все винты.
Наконечник
Две горячие клеммы взаимозаменяемы, и каждый провод горячего шнура может подключаться к любой горячей клемме. Цветовая маркировка горячих клемм не важна. Однако к каждой клемме должен быть подключен только один провод.
Ель / Кевин Норрис
Подсоедините трехжильный шнур (только трехжильный)
Вставьте конец шнура с тремя контактами в отверстие на задней панели плиты и расположите шнур плоской стороной к себе. Подсоедините провод центрального шнура к центральной (нейтральной) клемме и затяните винт клеммы. Подсоедините левый провод шнура к левой горячей клемме, а правый провод шнура подключите к правой горячей клемме. Горячие клеммы и провода шнура взаимозаменяемы. Плотно затяните все винты.
Ель / Кевин Норрис
Установите зажим для снятия натяжения
Установите зажим для снятия натяжения, чтобы закрепить шнур на задней части плиты. Его цель — зажать шнур, чтобы защитить проводное соединение и предотвратить повреждение шнура. Обычно это двухсекционный зажим, требующий сборки.
Выверните винты, скрепляющие половинки хомута. Вставьте язычок верхней половины в отверстие для шнура и наденьте центр зажима на верхнюю часть шнура.
Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.Ель / Кевин Норрис
Установите на место крышку
Установите на место защитную пластину или кожух над полостью проводки, чтобы завершить установку. Убедитесь, что все элементы управления на диапазоне выключены. Вставьте шнур в розетку плиты и проверьте функции плиты, чтобы убедиться в их правильной работе.
Ель / Кевин Норрис
Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.
Никаких изменений не требуется.
Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.Источники статьи
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Маллин, Рэй С. и Дж. Филип Симмонс. Электропроводка: жилая . 17-е изд., Delmar Cengage Learning, 2012.
Не используйте изношенные или потрескавшиеся электрические шнуры . Пожарная служба Фонда Нью-Йорка.
Как подключить электрическую плиту 2022: Top Полное руководство
Вы только начали пользоваться электрической плитой, и что нового для вас. Действительно, вопрос Как подключить электрическую плиту , вероятно, всегда будет в вашей памяти. Многие пользователи решают вызвать технику для его установки. Но если вы хотите сэкономить деньги и усилия, нет никакого способа.
Можно обратиться к этому руководству, чтобы узнать, что лучше всего подходит для вас. Поэтому мы составили это руководство, чтобы научить вас, как наиболее быстро и экономично заземлить электрическую плиту без помощи механика — удачи.
Как подключить шнур питания электроплиты
В комплект поставки электрической плиты не входит шнур питания.
Это связано с тем, что производители не знают о типе розетки, которую вы могли установить на своей территории.
Если вы купили электрическую плиту и получили в подарок розетку, вам остается только подключить кабель питания. Независимо от того, устанавливаете ли вы линию в первый раз или заменяете старый силовой кабель, до проводки несложно добраться. Тем не менее, необходимо следовать инструкциям и всегда соблюдать осторожность при работе с электропроводкой.
Шаг 1. Приобретение шнура питания
Шнуры питания бывают трехштырьковыми (старая версия) и четырехштырьковыми (новая версия). Чтобы заземлить электрическую плиту и заставить ее работать, вам понадобится кабель питания, соответствующий розетке вашей электрической плиты по напряжению (220 или 240 В) и штырям (трехконтактный или четырехконтактный). Шнуры питания доступны в большинстве магазинов оборудования или бытовой техники.
Шаг 2. Откройте заднюю панель доступа
Как только у вас будет кабель питания, вам нужно будет сначала запустить заднюю панель доступа этой плиты, чтобы иметь возможность установить ее.
Но прежде чем продолжить, убедитесь, что на вилку не подается питание, отключив выключатель в источнике.
Эта панель доступа обычно закрыта крошечной квадратной/прямоугольной металлической пластиной, которая крепится к плите с помощью винтов. Просто используйте отвертку, чтобы открутить его.
Шаг 3. Протяните шнур через отверстие
После снятия задней крышки вы обнаружите отверстие под контактными элементами. Во-первых, добавьте сброс давления на пятно. Сброс давления надежно удерживает шнур на месте. Это полезно для предотвращения ослабления кабелей при случайном натяжении линии. Затем пропустите нить через компенсатор натяжения. Пока не затягивайте винты на клапане сброса давления.
Шаг 4. Снимите медную полосу
Только над отверстием вы найдете точки подключения. У старых печей было всего три проводки, но у большинства новых печей могут быть проблемы с четырьмя проводами: 2 горячих, одна нейтральная и одна напольная. Нейтральная точка находится посередине.
Точки горячего кабеля находятся с обеих сторон, а зеленая кабельная линия с заземляющим винтом находится под ним.
Прежде чем приступить к подключению кабелей, необходимо проверить, соединяет ли медная полоса нейтраль и отдельные точки заземляющего провода. Если вы ее найдете, используйте плоскогубцы, чтобы удалить эту узкую полоску. В противном случае перейдите к следующему шагу.
Шаг 5. Подсоедините провода
Выровняйте провода. Красный и черный — два горячих провода. Белый — это нейтральный провод, а зеленый — кабель заземления. Вам нужно будет отвинтить точки соединения, а затем подключить кабель, чтобы соединить ваши линии. Сначала подключите заземляющий (зеленый) провод и нейтральный (белый провод).
Подсоедините красный и черный кабели к соответствующим точкам соединения с проводом того же цвета на плите. Убедитесь, что вы затягиваете все линии, когда вы сотрудничаете.
Шаг 6. Затяните компенсатор натяжения
Отрегулируйте линию, чтобы не было шлака и натяжения, как только вы закрепите кабели.
Теперь затяните предохранительный клапан, чтобы надежно закрепить шнур питания. Избегайте чрезмерной затяжки, так как это может повредить кабель.
Шаг 7. Подключите плиту к сети
Перед подключением к плите установите на место заднюю панель. После того, как это настроено, просто вставьте кабель питания в розетку. Теперь вы можете снова включить выключатель.
Как подключить розетку 120/240 В для электрической плиты
Что вам потребуется
- Оборудование/инструменты
- Инструмент для зачистки красных проводов
- Отвертки
Материалы
- 2-местная аппаратная коробка
- 4-гнездовая розетка на 120/240 В
Указания
Эти указания предполагают, что электрический кабель плиты уже подсоединен, а автоматический выключатель и новый автоматический выключатель на 240 В установлены. Перед подключением розетки убедитесь, что проводка подключенной цепи замкнута в коробке выключателя.
После установки профессионалом автоматический выключатель можно оставить без присмотра до тех пор, пока не будет завершена проводка розетки.
Хотя размер цепи может быть разным, тип шнура и розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.
Подробнее: https://www.networx.com/article/220-outlets
1. Размещение розетки
Расположение этой розетки обычно зависит от прибора. Контейнеры для отдельно стоящих плит обычно доступны через отверстие в задней части этой электрической плиты. Если втыкать в поле, то выдёргиваешь и основательно избавляешься от ящика под духовкой, потом ударяешь по полости спереди, чтобы попасть в розетку.
По этой причине он идеально подходит для установки розетки в зависимости от спецификаций производителя электрической плиты. Как правило, задняя стена за электрической плитой находится на несколько дюймов выше земли и немного смещена от центра кабинета для вашего контента.
В некоторых случаях предпочтение отдается напольному монтажу розетки.
2. Установка электрической коробки
Когда правильный кабель проложен в коробке автоматического выключателя в розетку, вы можете поместить его в 2-местную коробку устройства, возможно, заподлицо с настенной розеткой или, если позволяет пространство, накладной монтаж на стену. При установке заподлицо используются «старые» коробки, изготовленные для программ модернизации, в то время как при установке на поверхности могут использоваться металлические коробки для поверхностного монтажа с закругленными углами.
3. Зачистите и прикрепите кабель
Зачистите внешнюю оболочку кабеля, затем вставьте кабель в коробку через несколько выбивных отверстий.
Наконец, закрепите кабель в посылке с помощью кабеля, соответствующего типу коробки, которую вы используете.
Снимите примерно 3/4 дюйма изоляции с каждой изолированной жилы кабеля.
4. Подсоедините провода
Вставьте оголенный алюминиевый заземляющий кабель от кабеля в заземляющую винтовую клемму в розетку (обычно на вершине корпуса), а затем плотно затяните установочный винт.
Подсоедините белый нейтральный провод к беспристрастной винтовой клемме (обычно в основании розетки) и затяните установочный винт.
Подсоедините оба провода питания (красный и черный) к остальным винтовым клеммам заземления и затяните установочные винты.
5. Завершите проект
Вставьте горячие провода в коробку, закрепите розетку на стене, а затем вставьте ее в лицевую панель, закрепив винтами.
Возьмите автоматический выключатель, переверните его, затем подключите к плите и проверьте работоспособность.
More Relevant Posts:
- Как почистить духовку на электрической плите 2022
- Как очистить верхнюю часть электрической плиты 2022
- Как очистить верхнюю часть электрической плиты Frigidaire
- Как очистить верхнюю часть электрической плиты Whirlpool
- Как превратить электрическую плиту в газовую
- Как готовить на электрической плите 2022
- Как приготовить рис на электрической плите
Схема подключения к розетке плиты
Это очень просто сделать, но может показаться не очень безопасным.
Например, вы пришли домой только со всей новейшей плитой, которую ждал ваш супруг. Таким образом, вы двигаете и тянете старую плиту снаружи, и, к вашему удивлению, вы обнаруживаете, что духовка была жестко подключена. Самое первое, что вы хотите сделать.
1. Не перемещайте плиту. Старые провода могут разъединиться, пока электричество остается включенным.
2. Отключите питание на панели выключателя, если вы этого не сделали. Оцените и убедитесь, что вы отключили идеальную панель автоматического выключателя.
3. Теперь отключите электричество, затем снимите кабель в плите/духовке.
4. Итак, теперь вы хотите приступить к монтажу новой розетки на 50 А в стену. Убедитесь, что вы будете монтировать его достаточно низко, чтобы плиту/духовку можно было придвинуть к стене.
Вам нужно уменьшить длину кабеля, чтобы снаружи не висело много заземляющего провода. Теперь либо вы будете использовать поверхностный монтаж, либо утопленную коробку с розеткой. См. изображения ниже.
Хорошо, теперь у вас есть розетка, вам нужно подключить шнур питания к этой новой плите. Одна эта картинка должна сказать вам все.
Просмотр видео:
Заключение
Ссылки на электрические плиты не будут для вас сложными, если вы прочитаете все советы, представленные в этом отчете. Мы гарантируем, что этот совет был успешно проанализирован. Вы должны следовать всему, что мы предоставляем. Когда это розетка или шнур питания, им можно управлять прямо на вашем объекте.
Если у вас есть дополнительные вопросы, пожалуйста, оставьте комментарий ниже. Мы быстро проверим и исправим это для вас. В любом случае, мы обновим руководство, чтобы сделать его еще более полным.
Спасибо за прочтение статьи.
Подключение шнура питания диапазона
» Дом
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
| Дэйв Ронджи Краткое описание: Электрическая плита Установка с типовой системой электропроводки на 240 В для 3-проводной и 4-проводной конфигурации. |
Узнайте, чем делятся другие, на Спросите электрика:
Вы охватываете почти все ситуации, и я обязательно воспользуюсь им снова. Синда из Содертона, Пенсильвания
Как подключить шнур питания кухонной плиты
Видео по электромонтажу Подключение шнура и розетки youtube.com/embed/C2hj6ng0YDM?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь! 3-проводная конфигурация
Электрическая плита может быть подключена для работы с 3-проводной или 4-проводной схемой. Для всех новых установок требуется 4-проводная цепь, которая имеет отдельный изолированный нейтральный провод и отдельный провод заземления, а также 2 провода под напряжением.4-проводная конфигурация
стиль=»очистить: слева»>
В этом случае, когда дом старше новой электрической плиты, вот что вам нужно сделать: Вам необходимо приобрести 3-жильный шнур диапазона.
Удалите 4-проводной шнур диапазона и установите новый 3-проводной шнур диапазона.| Далее, где провода подключены к электрической плите, вам нужно будет переустановить соединительную перемычку, которая идет между заземляющим винтом и нейтральной клеммой, как показано на схеме подключения 3-ПРОВОДНОГО СОЕДИНЕНИЯ ниже. Заземляющий винт крепится к металлической раме электрической плиты и обычно располагается под клеммой нейтрального провода. |
Электрическая проводка для подключения шнура с четырьмя клеммами |
| СТАРЫЕ ДОМА И ЭЛЕКТРОПРИЕМНИКИ | НОВЫЕ ДОМА И ЭЛЕКТРОПРИЕМНИКИ |
| ВАЖНО: Следующие шаги применимы ТОЛЬКО в том случае, если диапазон конкретно указывает, что он может быть подключен либо для 3-проводного ИЛИ для 4-проводного соединения.  Для некоторых новых диапазонов может потребоваться отдельный изолированный нейтральный провод И отдельный провод заземления только для 4-проводного соединения. Обязательно ознакомьтесь с руководством по установке вашего диапазона спецификации разрешенной конфигурации. | |
| NEMA 10-50R 50AMP-125/250В | NEMA 14-50 50А-125/250В |
| Эту систему можно настроить в зависимости от конфигурации вашей проводки. Например, у вас может быть одно из следующих условий:
|
Подробнее о подключении диапазона |
|
Клеммная колодка точно такая же, как показано на рисунке выше, и я подключил ее шнуром, как показано на рисунке. Я могу подать питание на глазки дальнего действия, но не на печь или цепь управления духовкой. Диапазон имеет три провода, подсоединенные к красной клемме (два подключаются к одному разъему) и один единственный красный провод. Черно-белые провода и заземляющий контакт точно такие же, как на рисунке. Клемма черного провода, клемма белого провода и два винта монтажного блока кажутся соединенными, так как я могу получить цепь при тестировании с помощью измерителя. Я не вижу цепи между красной клеммой и любой другой точкой, которую я пытаюсь. Я проверил розетку и шнур питания, и они оба в порядке.
Есть ли у вас какие-либо другие предложения относительно того, что не так.
Спасибо,
до н.э
Если серия бывшая в употреблении и не новая, я бы проверил всю внутреннюю проводку и соединения с элементами управления. Если бы был предыдущий владелец, я бы связался с ним и узнал немного истории о производительности диапазона. Измеритель непрерывности был бы очень полезен для проверки между клеммами при соединении шнура с элементами управления духовкой.
Однако обязательно идентифицируйте заземляющий провод цепи диапазона и обозначьте его как заземляющий провод с помощью зеленой изоленты и выполните заземление.
|
youtube.com/embed/QaQFZtOxGQg» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
| |||||||
…и многое другое.
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
903:30
903:30| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить проводку!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. |
