Переделка аккумуляторного шуруповерта на питание от сети

Благодаря независимости от электрической сети, аккумуляторные шуруповерты пользуются большой популярностью у мастеров и строителей. При этом, рано или поздно батарея перестает держать заряд, что приводит к необходимости дополнительных затрат на покупку нового источника питания. Нередко аккумуляторы стоят дорого или нужный вариант отсутствует в продаже, поэтому встает вопрос, как переделать шуруповерт на сетевой в домашних условиях.

Содержание

  1. Необходимые инструменты и материалы
  2. Варианты источников питания
  3. С блоком питания от компьютера
  4. С китайским блоком питания
  5. С зарядкой от ноутбука
  6. С самодельным блоком питания
  7. Выводы

Необходимые инструменты и материалы

Для переделки аккумуляторного устройства в электрическое первое необходимо оснастить источником, которое будет обеспечивать нужную силу тока. Элемент можно купить, взять от другой техники или усовершенствовать. Потребуются следующие материалы и инструменты:

  • электроизоляционная лента;
  • паяльник;
  • отвертки разного размера;
  • пассатижи;
  • кусачки;
  • строительный нож.

Чтобы перевести агрегат на зарядку от сети, потребуется корпус для преобразователя. Для этого подойдет оболочка родного аккумулятора, которую придется немного переделать.

Варианты источников питания

При преобразовании аккумуляторного инструмента в электрический нужно помнить, что выходное напряжение у нового агрегата должно варьироваться от 12 до 18 В. Существует несколько вариантов источников питания, позволяющих осуществить данную манипуляцию:

  1. Импульсный. Работает по инверторной системе – выпрямляет выходной ток, преобразует его в высокочастотные импульсы, а затем напрямую или через трансформаторы передает шуруповерту.
    К основным плюсам такого варианта относят высокий КПД, малые размеры и защиту от короткого замыкания
    .
  2. Трансформаторный. Источник питания данного типа состоит из понижающего трансформатора, выпрямителя, стабилизатора и конденсатора. В некоторых случаях в схему добавляют предохранитель и высокочастотный фильтр, способствующий устранению помех. В сравнении с импульсным источником трансформаторный считается более мощным. К его плюсам относят и низкую цену, но он уступает по уровню КПД, характеризуется громоздкостью.

При выборе последнего варианта часть выходного напряжения будет уходить на стабилизатор, поэтому максимальное значение тока должно быть немного выше необходимого.

С блоком питания от компьютера

Процедура отличается легкостью переделки, доступностью необходимого элемента. Следующая схема подскажет, как подключить шуруповерт к сети, используя в качестве источника питания блок от компьютера:

  1. В выбранном варианте преобразователя находят кабеля черного и зеленого цвета на большом квадратном разъеме, которые нужно подсоединить друг к другу и заизолировать.
  2. С другого разъема удаляют все провода, кроме желтого и черного.
  3. С агрегата снимают батарею и извлекают из нее все элементы, отработавшие свой ресурс.
  4. К клеммодержателям, расположенным внутри аккумуляторного корпуса, припаивают кабель низкого напряжения.
  5. Шнур выводят наружу через просверленное в корпусе АКБ отверстие, что позволяет соединить его с черным и желтым проводами блока питания.
  6. Все открытые контакты изолируют специальной лентой.

Для проверки результата пользователь должен подключить шуруповерт к сети с напряжением 220 вольт. К достоинствам метода относят надежность, долговечность источника, наличие защиты от перегрузок. Основным недостатком выделяют большие габариты.

Компьютерный блок выбирают с мощностью не менее 300 Вт. Какие провода дают напряжение 12 В обычно указано на корпусе.

С китайским блоком питания

При отсутствии ненужного компьютерного блока питания подойдет бюджетный вариант в виде недорогого элемента китайского производства, который можно пробрести на любом радиорынке. Напряжение на выходе у такого источника должно составлять 24 В. При этом его потребуется переделывать, чтобы он передавал на инструмент ток силой не более 18 В.

Ниже будет рассказано, как переделать шуруповерт из аккумуляторного в сетевой, используя китайский преобразователь:

  1. В приобретенном элементе выполняют замену резистора с высоким постоянным сопротивлением (R10) на регулируемый с максимальным пределом 10 кОм (значение параметра выставляют выше 2300 Ом, иначе шуруповерт не будет работать).
  2. Подают ток на источник.
  3. С помощью мультиметра замеряют показатели.
  4. Настраивают ампераж регулируемый резистора, чтобы значение на выходе не превышало 9 А.
  5. Извлекают внутренние комплектующие из корпуса АКБ электроинструмента.
  6. Припаивают кабель блока питания к контактам, а затем выводят его наружу, просверлив отверстие в «коробке» аккумулятора.
  7. Обновленную батарею крепят к корпусу агрегата для проведения пробного запуска.

Переделанный аккумулятор станет легче после извлечения всех элементов, что приведет к потере балансировки. Для ее нормализации рекомендуют разместить внутри пустого корпуса АКБ небольшой груз

. Также стоит позаботиться и о достаточной длине кабеля, соединяющего инструмент с источником питания. В противном случае это негативно отразится на комфорте эксплуатации электрошуруповерта.

Время непрерывной работы такого сетевого агрегата не должно превышать 20 мин., так как дешевый китайский блок не рассчитан на высокие нагрузки.

С зарядкой от ноутбука

Подключение аккумуляторного шуруповерта к сети 220 В можно осуществить, используя зарядку от ноутбука. Легкость переделки обусловлена способностью зарядного устройства такого типа преобразовывать высокое напряжение в малый выходной ток до 19 В. Следующий алгоритм подскажет пользователям, как сделать шуруповерт проводным инструментом:

  1. Извлекают из аккумулятора агрегата разрядившиеся «банки», оставляя только клеммы.
  2. Обрезают выходной кабель зарядного устройства ноутбука, зачищая конец от изоляции.
  3. Используя паяльник, соединяют клеммы в корпусе АКБ с оголенными проводами источника питания (пайку рекомендуют проводить с применением специальной жидкости, называемой флюс, которая образует на медных кабелях защитную пленку, предотвращает их окисление).
  4. Соединения изолируют специальной лентой.
  5. В корпусе аккумулятора просверливают отверстие, чтобы выпустить через него шнур зарядки наружу.
  6. Проверяют работоспособность переделанного сетевого инструмента путем его включения.

В сравнении с компьютерным блоком, зарядное устройство от ноутбука обладает более компактными габаритами и меньшей массой, поэтому не сделает шуруповерт громоздким. Такой агрегат легко транспортировать или переносить в другое место работы.

С самодельным блоком питания

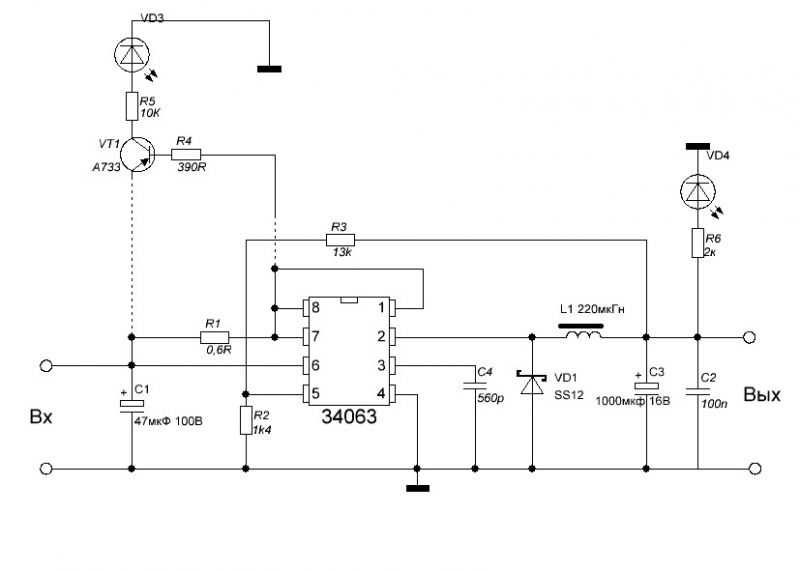

Еще одна возможность запитать шуруповерт от розетки с напряжением 220 В заключается в использовании самодельного преобразователя. При этом потребуются небольшие познания в электротехнике, но готовый блок питания получится компактным.

Это позволит разместить его в корпус старого аккумулятора.

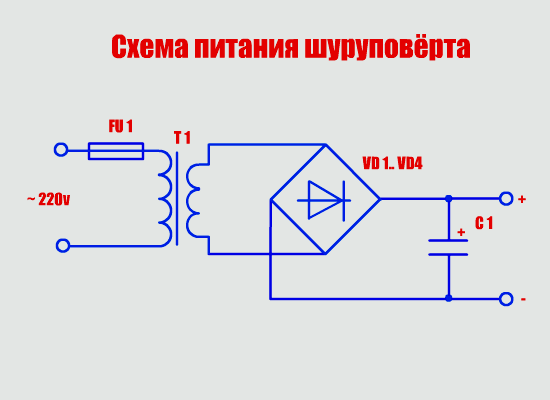

Следующая схема подскажет, как сделать шуруповерт своими руками сетевым:

  1. Из корпуса АКБ инструмента извлекают все элементы, пришедшие в негодность.
  2. Собирают самодельный преобразователь из покупных деталей – трансформатор, выпрямитель, фильтр, стабилизатор (все составляющие электрической схемы припаивают к монтажной плате).
  3. В корпусе аккумулятора просверливают отверстия для выхода проводов.
  4. Помещают самодельный блок внутрь (тестером проверяют наличие напряжения на выходе).
  5. Соединяют кабеля низкого напряжения с клеммами.
  6. Сетевые провода выводят наружу.
  7. Собирают корпус и вставляют готовый блок в инструмент.

Правильность переделки проверяют путем подключения агрегата к электрической сети.

При сборке самодельного блока нужно учитывать размеры комплектующих, чтобы полученная конструкция свободно помещалась в корпусе аккумулятора. Выбранные детали должны обеспечивать мощность инструменту не менее 300-400 Вт.

Выводы

Переделку аккумуляторного шуруповерта в сетевой считают несложной задачей. Мастер должен обладать хотя бы элементарными знаниями в электротехнике. При желании преобразователь можно собрать самостоятельно, но легче использовать готовые варианты с подходящими параметрами. Представленная информация научит, как подключить шуруповерт к сети от блоков питания разного типа.

Как переделать аккумуляторный шуруповерт в сетевой (220в) своими руками

Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.


Разборка шуруповерта

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.


Блок питания

Помните, что с уменьшением напряжения повышается сила тока, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем от сети 220 В.

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура. Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован.

Устройство прибора

Шуруповёрт состоит из нескольких основных элементов:

  1. Цилиндрический электродвигатель, питающийся от тока. Внутри корпуса расположены постоянные магниты, которые позволяют конструкции набирать достаточный крутящий момент. Они также удобны при необходимости ремонта. Вал двигателя содержит шестерню планетарного редуктора.
  2. Ограничитель крутящего момента. Необходим для ограничения усиления при работе с шуруповёртом. Передаёт крутящий момент через шарниры, прижимаемые внутренней пружиной.
  3. Планетарный редуктор. Назван в честь Солнечной системы, на которую похож при сборке. Расположен в отдельном корпусе и состоит из нескольких шестерёнок и других деталей. Выполняет функцию усилия на регулятор нагрузки. В режиме дрели работает усиленнее.
  4. Регулятор оборотов с осуществлением реверса. Задействуется он при изменении полярности подключения.
  5. Аккумулятор устройства. Представляет собой несколько отдельных питательных элементов в одной оболочке. Вольтаж в разных устройствах колеблется от 9 до 25V.


Прибор в разобранном состоянии Источник stroy-podskazka.ru
При неисправности аккумуляторной батареи предусмотрены варианты замены или ремонта. Менять такие батареи обычно дорого, так как в дешёвом устройстве замена будет примерно равна полной стоимости шуруповёрта. Ремонт не всегда можно осуществить, к тому же, как и в первом варианте, его стоимость будет приближена к полной цене прибора. Но существует ещё и третий вариант, такой как переделать шуруповёрт на работу от сети, что позволит использовать инструмент дальше без особых затрат и усилий.

Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

В качестве внешнего источника можно использовать доступные блоки питания:

  • зарядное устройство для автомобильных аккумуляторов;
  • БП от старого компьютера;
  • зарядку от ноутбука;
  • самодельный БП.


Переделка шуруповерта в сетевой
На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата «АТ», который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

  • разбираем корпус;
  • на большом квадратном разъеме находим зеленый провод и любой черный;
  • оба провода соединяем между собой, изолируем;
  • на другом меньшем разъеме удаляем все провода, оставив желтый и черный;
  • к ним припаиваем кабельный шнур низкого напряжения.

Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.

Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе.

Виды аккумуляторов

В шуруповёртах используют элементы питания с различным напряжением и составом. Все они имеют плюсы и минусы при эксплуатации.

Как уже указывалось выше, самые популярные аккумуляторы – никель-кадмиевые. Отлично сохраняются в разряженном состоянии и имеют приемлемую цену. Из недостатков можно выделить высокую степень саморазрядки и небольшую ёмкость. Такие аккумуляторы также имеют небольшое количество циклов полной зарядки и разрядки.

Улучшенные модели аккумуляторов – никель-металлгидридные. Напряжение, как и у никель-кадмиевого, составляет 1,2V. Однако, он отличается меньшей степенью саморазрядки и обладает уменьшенным эффектом памяти, что позволяет ему дольше функционировать. Существенный минус – плохая переносимость отрицательных температур. Не стоит оставлять его разряженным надолго.


Различные аккумуляторы устройства Источник blogspot.com

Наиболее прогрессивные аккумуляторы – литий-ионные, напряжение которых достигает 3,6V. Такие батареи не имеют функцию эффекта памяти и практически не разряжаются в пассивном состоянии. Высокая ёмкость аккумулятора позволяет компактно расположить его в корпусе, тем самым, повысив комфорт при работе. Количество циклов полной зарядки и разрядки существенно выше, чем у предыдущих аккумуляторов. Среди недостатков выделяют высокую стоимость и уменьшение ёмкости батареи после трёх лет эксплуатации.

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.


Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

Подготовительный этап

До того как приступить к переделке, необходимо поначалу отыскать подходящий по величине сетевой блок

питания для шуруповерта. Лучше, чтоб он мог умещаться в корпус батареи.

Дополнительно, из корпуса следует удалить что остается сделать нашему клиенту заполнение, и измерить его внутреннее место, так как габариты снаружи и изнутри отличаются.

Потом следует изучить маркировку как еще его называют аннотацию на корпусе инструмента для выяснения напряжения питания. Потом придется без помощи других рассчитать ток употребления шуруповерта, ведь таковой параметр изготовители нигде не указывают. Правда, для этой цели вам следует знать мощность.

Чтоб избежать вычислений, можно найти блок питания без особых приборов. В вопросе приобретения смотрите не только лишь на ток зарядного устройства, да и на емкость батареи. Например, если емкость составляет 1,2 ампер-часа

, а зарядка. 5,5, тогда вырабатываемый ток обязан быть примерно меж этими цифрами.

Вприбавок, загодя до того как находить подходящий блок питания, нужно поначалу записать на бумаге последующее:

  • Размеры;
  • Малый ток;
  • Требуемое напряжение питания.

Сетевой блок питания для шуруповерта непременно обязан надежным, комфортным, легким и компактным. Еще в вопросе приобретения такового инструмента нужно направить внимание на падающую нагрузочную характеристику

. Для которого предназначена конструкция перегрузки конкретно она поможет избежать повреждения инструмента. Еще и важно проконтролировать доступность деталей и простоту конструкции.

Лучше собственный выбор приостановить на импульсном блоке питания, так как он компактнее и легче, ежели трансформаторный. Однако китайские модели часто маркируются очень завышенными чертами. Используется русские бп. Но у их очень маленький КПД и впечатляющие размеры.

Находить это устройство рекомендуется на радиолюбительских и блошиных рынках

. При его покупке сходу обговорите с торговцем возможность возврата. Дома непременно проверьте работу блока питания. Для этой цели подключите его к инструменту, и попытайтесь закрутить несколько саморезов.

Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – «крокодилы». В самом шуруповерте без пайки не обойтись, «крокодилы» держат не настолько сильно, чтобы контакты во время работы не разъединялись.


Изготовление блока питания на базе аккумулятора

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

Подключение

Устанавливать параллельно моторчику конденсатор емкостью несколько десятков тысяч микрофарад, как советуют некоторые мастера, не следует. Во-первых, при пусковом токе около 20 А от него будет мало прока. Во-вторых, он затруднит запуск блока питания. Если же при постепенном нажатии на пусковую кнопку патрон разгоняется и вращается нормально, а после резкого старта шуруповерта происходит остановка двигателя, значит, срабатывает защита БП по току. Удалять из устройства ее не следует, нужно только повысить порог отключения. Как это сделать на практике, зависит от конструкции вашего БП. Теоретически нужно ослабить на ее входе сигнал, пропорциональный выходному току.

  1. Разберите корпус неисправной батареи. Для этого при помощи крестовой отвертки или звездочки выверните саморезы из днища и снимите его;
  2. Удалите из корпуса аккумуляторы;
  3. В днище сделайте отверстие для проводов;
  4. Вставьте в него провода;
  5. Зачистите их концы, облудите и, соблюдая полярность, припаяйте к контактам на торце корпуса;
  6. Провода в отверстии зафиксируйте при помощи клеящего пистолета. А если у вас его нет, то намотайте на них несколько витков изоленты со стороны корпуса и вытяните провода так, чтобы днище делило намотку пополам;
  7. Соберите корпус, поставив днище на место, и вверните на место саморезы;
  8. Установка доработанного корпуса в рукоять шуруповерта закончена. Теперь вставьте вилку сетевого шнура в розетку 220В. Включите клавишу выключателя БП и, нажав на пусковую кнопку «Шурика», проверьте, все ли вы правильно сделали.

Как пользоваться сетевым шуруповертом – простые правила

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

  • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
  • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
  • блок питания следует регулярно чистить от пыли;
  • не используйте удлинители для включения БП в сеть;
  • БП обязательно заземляют;
  • на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

Создание трансформаторной катушки

Имеется и другой способ модернизации устройства в сетевой устройство. Заключается он в изготовка переносного блока питания. К шуруповерту подключается гибкий кабель, на другой стороне которого имеется вилка.

Правда, придется сделать но очень блок питания либо использовать готовый трансформатор, который оснащается выпрямителем. Подойдет хоть какой, главное, чтоб его свойства совпадали с параметрами инструмента.

Неопытному человеку будет тяжело сделать на дому трансформаторные катушки

. Вприбавок есть вариант просто ошибиться в количестве витков и выборе поперечника проволоки, не стоит этого делать. Существует много ненадобной современной техники, в конструкции в которой требуется уже конечно нужный трансформатор. Нужно только избрать подходящий и сделать тут выпрямитель.

Для пайки выпрямительного мостика употребляют полупроводниковые диоды. Принципиально, чтоб их характеристики совпадали с устройством.

Как запитать аккумуляторный шуруповерт от электрической сети

Аккумуляторный шуруповерт предназначен для завинчивания — отвинчивания шурупов, саморезов, шурупов и болтов. Все зависит от использования сменных головок — бит. Область применения шуруповерта также очень широка: его используют сборщики мебели, электрики, строители — отделочники скрепляют с его помощью гипсокартонные плиты и вообще все, что можно собрать с помощью резьбового соединения.

Это профессиональная отвертка. Помимо профессионалов, этот инструмент приобретают и исключительно для личного пользования при ремонтно-строительных работах в квартире или загородном доме, гараже.

Аккумуляторный шуруповерт легкий, небольших размеров, не требует подключения к сети, что позволяет работать с ним в любых условиях. Но вся беда в том, что емкость аккумулятора небольшая, и после 30 — 40 минут интенсивной работы приходится ставить аккумулятор на зарядку не менее чем на 3 — 4 часа.

Кроме того, батарейки имеют свойство приходить в негодность, особенно когда отверткой пользуются нерегулярно: вешают ковер, шторы, картины и кладут в коробку. Через год решили прикрутить пластиковый плинтус, а шуруповерт не «тянет», зарядка аккума немного помогает.

Новый аккумулятор стоит дорого, и не всегда в продаже можно сразу найти именно то, что нужно. В обоих случаях выход только один – запитать шуруповерт от сети через блок питания. Причем чаще всего работа ведется в два приема от розетки.

Конструкция такого блока питания будет описана ниже.

В целом конструкция проста, не содержит дефицитных деталей, ее может повторить любой, кто хоть немного знаком с электрическими схемами и умеет держать паяльник. Если вспомнить, сколько шуруповертов находится в эксплуатации, то можно предположить, что конструкция будет популярной и востребованной.

Блок питания должен удовлетворять сразу нескольким требованиям. Во-первых, он достаточно надежен, а во-вторых малогабаритен и легок и удобен для переноски и транспортировки. Третье требование, пожалуй, самое главное, это характеристика падающей нагрузки, позволяющая избежать повреждения шуруповерта при перегрузках. Не меньшее значение имеет простота конструкции и доступность деталей. Всем этим требованиям в полной мере отвечает блок питания, конструкция которого будет рассмотрена ниже.

Основой устройства является электронный преобразователь Feron или Toshibra мощностью 60 ватт. Такие трансформаторы продаются в магазинах электротоваров и предназначены для питания галогенных ламп напряжением 12 В. Обычно такие лампы освещают витрины.

В данной конструкции сам трансформатор не требует никаких переделок, он используется как есть: два входных сетевых провода и два выходных провода с напряжением 12 В. Принципиальная схема блока питания достаточно проста и представлена на рис. 1.

Рисунок 1. Принципиальная схема блока питания

Трансформатор Т1 создает падающую характеристику блока питания за счет повышенной индуктивности рассеяния, что достигается его конструкцией, о которой будет сказано выше. Кроме того, трансформатор Т1 обеспечивает дополнительную гальваническую развязку от сети, что повышает общую электробезопасность устройства, хотя эта изоляция уже есть в самом электронном трансформаторе У1. Подбором числа витков первичной обмотки можно в определенных пределах управлять выходным напряжением блока в целом, что позволяет использовать его с разными типами шуруповертов.

Вторичная обмотка трансформатора Т1 выполнена с отводом от средней точки, что позволяет вместо диодного моста применить однополупериодный выпрямитель всего на двух диодах. По сравнению с мостовой схемой потери такого выпрямителя из-за падения напряжения на диодах в два раза ниже. Ведь там два диода, а не четыре. Чтобы еще больше снизить потери мощности на диодах в выпрямителе, применена диодная сборка с диодами Шоттки.

Низкочастотные пульсации выпрямленного напряжения сглаживают электролитический конденсатор С1. Электронные трансформаторы работают на высокой частоте, порядка 40 — 50 КГц, поэтому помимо пульсаций с частотой сети эти высокочастотные пульсации присутствуют и в выходном напряжении. С учетом того, что однополупериодный выпрямитель увеличивает частоту в 2 раза, эти пульсации достигают 100 и более килогерц.

Оксидные конденсаторы имеют большую внутреннюю индуктивность, поэтому высокочастотные пульсации не могут сгладиться. Более того, они просто бесполезно разогреют электролитический конденсатор, а то и приведут его в негодность. Для подавления этих пульсаций параллельно оксидному конденсатору установлен керамический конденсатор С2, малой емкости и с малой собственной индуктивностью.

За индикатором работы блока питания можно следить по свечению светодиода HL1, ток через который ограничивается резистором R1.

Отдельно следует сказать о назначении резисторов R2 — R7. Дело в том, что электронный трансформатор изначально предназначен для питания галогенных ламп. Предполагается, что эти лампы подключаются к выходной обмотке электронного трансформатора еще до его включения в сеть: иначе он просто не запустится без нагрузки.

Если электронный трансформатор включен в сеть в описываемой конструкции, то последующее нажатие кнопки отвертки не заставит его вращаться. Чтобы этого не происходило в конструкции и предусмотрены резисторы R2 — R7. Их сопротивление подобрано так, чтобы электронный трансформатор уверенно запускался.

Детали и конструкция

Блок питания находится в корпусе штатной батарейки с истекшим сроком службы, если, конечно, ее еще не выбросили. Основой конструкции является алюминиевая пластина толщиной не менее 3 мм, расположенная посередине корпуса аккумулятора. Общая конструкция представлена ​​на рисунке 2.

Рисунок 2. Блок питания для аккумуляторного шуруповерта

К этой пластине крепятся все остальные детали: электронный трансформатор U1, трансформатор T1 (с одной стороны) и диодная сборка VD1 и все остальные детали, включая кнопку включения SB1, с другой. Пластина также служит общим проводом выходного напряжения, поэтому диодная сборка устанавливается на нее без прокладки, хотя для лучшего охлаждения поверхность радиатора сборки VD1 следует смазать теплопередающей пастой КПТ-8.

Трансформатор Т1 выполнен на ферритовом кольце размером 28*16*9 из феррита марки НМ2000. Такое кольцо не является дефицитным, достаточно распространенным, проблем с приобретением возникнуть не должно. Перед намоткой трансформатора сначала алмазным надфилем или просто наждачной бумагой следует затупить наружную и внутреннюю кромки кольца, а затем изолировать его лакотканевой лентой или ФУМ-лентой, используемой для намотки труб отопления.


Как было сказано выше, трансформатор должен иметь большую индуктивность рассеяния. Это достигается тем, что обмотки расположены друг напротив друга, а не одна под другой. Первичная обмотка I содержит 16 витков в два провода марки ПЭЛ или ПЭВ-2. Диаметр проволоки 0,8 мм.

Вторичная обмотка II намотана жгутом из четырех проводов, число витков 12, диаметр провода такой же, как и для первичной обмотки. Для обеспечения симметричности вторичной обмотки ее следует наматывать сразу двумя проводами, точнее жгутом. После намотки, как это обычно делается, начало одной обмотки соединяется с концом другой. Для этой обмотки придется «прозвонить» тестер.

В качестве кнопки SB1 используется микропереключатель МП3-1, в котором срабатывает нормально замкнутый контакт. В нижней части корпуса блока питания установлен толкатель, который через пружину соединен с кнопкой. Блок питания подключается к отвертке, точно так же, как и обычный аккумулятор.

Если теперь отвертку положить на ровную поверхность, толкатель через пружину нажимает на кнопку SB1 и питание отключается. Как только отвертка будет поднята, отпущенная кнопка включит питание. Осталось только нажать на курок отвертки и она заработает.

Немного о деталях

Подробностей в блоке питания немного. Конденсаторы лучше использовать импортные, это сейчас даже проще, чем найти запчасти отечественного производства. Диодную сборку VD1 типа SBL2040CT (выпрямленный ток 20 А, обратное напряжение 40 В) можно заменить на SBL3040CT, в крайнем случае два отечественных диода КД2997. А вот указанные на схеме диоды не являются дефицитом, так как они используются в компьютерных блоках питания, и купить их не проблема.

Конструкция трансформатора Т1 была упомянута выше. В качестве светодиода HL1 подойдет любой, что есть под рукой.

Настройка устройства проста и сводится лишь к разматыванию витков первичной обмотки трансформатора Т1 для достижения нужного выходного напряжения. Номинальное напряжение питания шуруповертов в зависимости от модели 9 В., 12 и 19 В. Разматывая витки с трансформатора Т1, необходимо добиться, соответственно, 11, 14 и 20 В.
