Как наточить цепь бензопилы в домашних условиях напильником и электрическим станком

Всем привет! В этой статье я расскажу, как наточить цепь бензопилы в домашних условиях.

Для этого дела следует использовать специальный инструмент для заточки цепи бензопилы — круглый напильник подходящего диаметра либо электрический станок.

Заточку напильником правильнее называть правкой. Напильником цепь точат с помощью шаблонов с жесткой фиксацией или без нее. В случае с жесткой фиксацией, если цепь не пройдет случайно, например, по гвоздям, то можно обойтись совсем без заточек на электрическом станке. При использовании напильников без жесткой фиксации через 8-10 правок следует заточить цепь на электрическом станке, так как происходит постепенное сбивание углов реза даже, если и правка осуществлялась человеком с самой твердой рукой.

Точить цепь на электрическом станке сразу, как только она слегка затупилась, не рекомендуется, так как при такой заточке «съедается» достаточно большая часть режущего зуба — цепь в таком случае прослужит намного меньше, чем могла бы. Заточку на станке также нужно проводить, если цепью прошлись, например, по тем же гвоздям. В этом случае напильником выправить зуб вряд ли получится.

120 разновидностей бензопил по очень выгодным ценам. Нажмите, чтобы посмотреть

Указанные ниже рекомендации подходят, естественно, и для электрических цепных пил.

Как заточить цепь бензопилы напильником

Для того чтобы заточить цепь на бензопиле напильником, потребуются , собственно, сам круглый напильник нужного диаметра, шаблон для правильного определения угла заточки, а также шаблон и плоский напильник для стачивания ограничителя глубины пиления (направляющего зуба).



Заточной набор: круглый напильник с шаблоном, плоский напильник, шаблон для стачивания ограничителя глубины пиления



1. Не снимая цепь с бензопилы, прикладываем круглый напильник к режущему зубу, соблюдая нужный угол заточки, и проводим по зубу 2-3 раза в направлении «от себя». Если прижимать напильник к зубу при его движении в направлении «к себе», он завальцуется и перестанет точить. Поэтому, чтобы правильно заточить, прижимаем его только при движении «от себя».



Заточка напильником без жесткой фиксации



Правильность угла при заточке с помощью нефиксирумого шаблона смотрим по риске, нанесенной на него — она должна быть параллельна шине бензопилы. Угол заточки должен быть в 30, градусов для поперечного пиления, и в 10 градусов для продольного. Удобнее сначала заточить все зубья цепи, смотрящие в одну сторону, а потом пройтись по зубьям, смотрящим в противоположную сторону.

При использовании жестко фиксируемого направляющего шаблона он закрепляется на шине бензопилы и не дает напильнику уйти в сторону — качество правки в таком случае, как было сказано в начале, не страдает от дрожания руки. Далее выставляется нужный угол и остальные действия происходят также, как и с нефиксируемым шаблоном.



Заточка цепи напильником с жесткой фиксацией



Стоит еще заметить, что есть такие приспособления для правки напильником, при использовании которых цепь нужно будет снять с бензопилы.





Правка цепи напильником со снятием ее с бензопилы



2.Теперь берем шаблон и плоский напильник для стачивания направляющего зуба. Для этого указанный шаблон кладем поверх режущего зуба так, чтобы направляющий зуб выступал в имеющуюся на шаблоне прорезь. Плоским напильником стачиваем торчащую за пределы шаблона часть направляющего зуба. Это делается для соблюдения требуемой разницы по высоте между режущим и направляющим зубом в 0,65 мм. Обычно такую процедуру нужно проводить после уже 4-6 правок, поскольку напильником за одну-три правки режущий зуб не сильно стачивается, чтобы намного уменьшиться по высоте.



Стачивание ограничителя глубины пиления (направляющего зуба)



Диаметры напильников для цепей с определенным шагом:

3/8″P — 4 мм

0,325″ — 4,8 мм

3/8″ — 5,2 мм

0,404″ — 5,5 мм

Заточка цепи бензопилы на станке

Когда заточка цепи для бензопилы осуществляется электрическим станком, ее снимают с самой бензопилы. Далее все будет зависеть от вида станка. Есть такие разновидности, которые вообще не требуют участия человека в процессе заточки, но такие аппараты слишком дорогие. Обычно же процесс выглядит следующим образом.



Заточка цепи на электрическом станке



Цепь устанавливается в имеющуюся прорезь на станине станка направляющим зубом в сторону оператора. Далее станина поворачивается под тот угол, под который нужно произвести заточку — для этого на ней должны быть нанесены риски. Специальным упором, который прикладывается к тыльной стороне режущего зуба, сам зуб подгоняют под рабочий диск так, чтобы при его опускании «съедалось» как можно меньше от зуба, но при этом, чтобы его заточка была произведена полностью, без оставления ямок и впадин.



Заточка цепи на электрическом станке в процессе



Желательно найти на цепи самый «съеденный» зуб, выставить упор под него, и заточить все остальные зубья по этой настройке. Однако с этим мало кто заморачивается. Обычно выравнивают по первому попавшемуся зубу и точат по нему все остальные. А если попадется зуб, которому такая настройка не обеспечивает полной заточки, то выравнивают по нему, и далее точат оставшиеся звенья по новой настройке. Но, повторимся, правильно настраивать станок именно по самому маленькому зубу на цепи бензопилы.

Следует также настроить максимальную глубину, на которую будет опускаться рабочий диск. Это делается с помощью регулятора, который обычно находится на задней части станка.

Точим зубья, подводя каждый под рабочий диск, при этом не забываем поджимать каждое затачиваемое звено специальным боковым зажимом, чтобы оно не «гуляло».

Так проходят сначала по зубьям цепи, направленным в одну сторону, а затем для другой стороны снова настраивают станок по наименьшему зубу и затачивают зубья на этой стороне.

Чтобы не начать точить зубья по второму кругу, можно первый затачиваемый зуб пометить маркером.

После осуществления такой заточки нужно опять же пройтись по ограничителям глубины пиления (направляющим зубьям) плоским напильником с соответствующим шаблоном для придания необходимой разницы по высоте между направляющим и режущим зубом на звене.

Таким образом, чтобы правильно заточить цепь на бензопиле, следуйте указанным выше инструкциям и все у вас получится.

Заточка цепи бензопилы самым популярным методом

На сегодняшний день нет мужчины, который не владел бы таким уникальным и мощным в своем роде инструментом для садовых и ремонтных работ как бензопила.

Это агрегат считается лучшим механизмом для осуществления непростых и крупных объемов работ, например спил дерева. Его мощности хватает для того, чтобы выполнять свою деятельность на протяжении двенадцати часов без остановок.

Однако, не смотря на всю свою позитивную характеристику в ходе долгой эксплуатации пильная цепь может затупиться. И следует вернуть её в первоначальный вид.  Как это сделать расскажут авторы сайта kustroz.ru. Вы узнаете как устроен механизм цепи и как можно быстро настроить “свое орудие” для дальнейшей работы.

Содержание

  1. Правила заточки пильных цепей
  2. Устройство цепи в бензопиле
  3. Правила заточки цепи своими руками
  4. Заточка болгаркой
  5. Заточка цепи бензопилы напильником
  6. Заточка ручным станком
  7. Почему пила затупляется

Правила заточки пильных цепей

Когда человек хочет научиться грамотно, точить цепь бензопилы, дабы по окончании данного процесса инструмент работал как новый, необходимо следовать важным правилам:

  • Ограничители пропилов по вышине и кромка угла режущих элементов каждый раз после заточки обязаны соответствовать первоначальным параметрам, которые были заданы изготовителем и по этой причине спешка в данном процессе непозволительна.
  • Также неприемлемо сильное стачивание или смена очередности звеньев, так как их совпадение напрямую влияет на то, как функционирует бензопила. В случае допущения ошибки на этом этапе не только повысятся нагрузки на мотор, а имеет возможность порваться цепь, что довольно опасно для человека.

  • Приобретая круглый напильник для заточки пильной цепи самое главное ознакомиться с его параметрами, которые обязаны в точности подходить под шаг и размеры зубьев.
  • Очень важно чтобы напильник не выступал над верхом зубьев больше, чем на 1/5.

Дополнительно в ходе заточки бензопилы необходимо правильно распределять напильник по отношению к плоскости зуба так, дабы прибор размещался под углом 90 градусов к вертикальным плоскостям и около 10-30° к горизонтальным плоскостям.

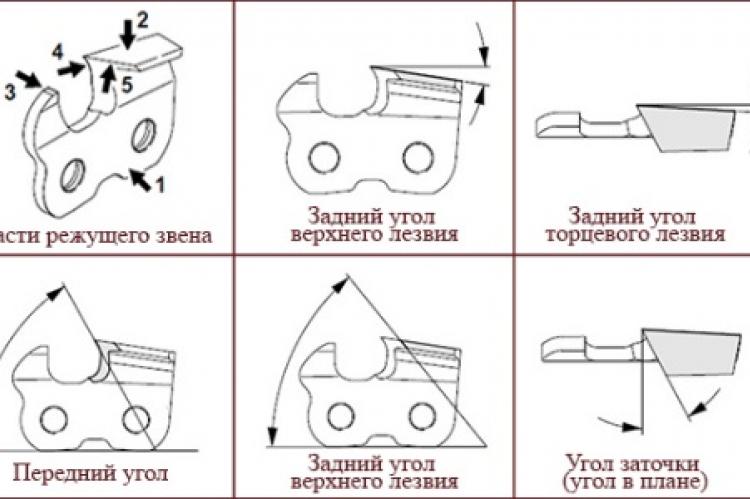

Устройство цепи в бензопиле

По сути, цепь устроена довольно просто. Одними из главных ее элементов считаются зубья, которые размещены как левой, так и правой стороне, и которые сменяются. Состыковываются между собой с помощью иных звеньев, а конкретно соединительных.

Производятся непосредственно из стального специального материала. К тому же верхняя доля стали покрыта хромовым жестким покрытием, благодаря которому в большой степени увеличивается срок использования бензопилы.

Ещё существенными частями цепи данного рода прибора считаются:

  • боковая и верхняя грани;
  • звено режущее;
  • глубинный срезной ограничитель.

Правила заточки цепи своими руками

Обсудим все непосредственные методы, с помощью которых возможно сделать качественную, а главное правильную заточку самой цепи, размещенную на бензопиле.

Заточка болгаркой

Большая часть владельцев избегают подобного способа непосредственной заточки цепи, так как думают, что таким прибором можно довольно сильно нанести урон зубьям. Тем более именно данный метод считается самым сложным из всех имеющихся на нынешний день.

Бензопиле можно принести вред в особенности, если вы в таком деле считаетесь новичком. В случае, если вы намереваетесь проводить такого рода действие первый раз то лучшее что можете сделать, так это воспользоваться другим способом, например заточить пильную цепь напильником. Но все же ознакомимся с особенностями заточки бензопилы таким методом.

В ходе заточки не нужно снимать цепь со своего места, так как действие происходит именно на бензопиле. Ещё существенным является то, что требуется применять особенный диск, которым можно работать с металлическим материалом и размер, которого обязан составлять не меньше 2.5 мм.

Ни в коем случае диск не должен быть новым, а напротив использованным и иметь округленные края.

Аналогично главным будет то, что вы самостоятельно сможете определять градус, посредством которого будет делаться заточка. Помните, что между цепью а также нижней частью шины надлежит установить деревянный клин. Это конечно весьма эффективный способ. Цепь сможет проработать от 4 до 7 такого рода манипуляций.

Заточка цепи бензопилы напильником

Основное достоинство такого метода – это экономичность, так как, по сути, напильник стоит довольно недорого. Чаше всего данный инструмент имеется в запасе любого хозяина.

Однако стоит обозначить, что не любой напильник может подойти для реализации заточки, так как его диаметр, обязан отвечать ширине самой цепи. Для того чтобы вам проще было сориентироваться приведем следующие характеристики:

  • Если у пильной цепи размер равен 1.3 мм тогда вам необходим напильник на 4 мм;
  • В случае, если диаметр цепи равняется 1.6 мм, тогда напильник с размером 5.2 мм;

Дополнительно используется напильник прямой конфигурации для того, чтобы вы имели возможность через его применения сделать снятие так называемых ограничителей, какими располагают зубья режущие. Следует обозначить, что сам процесс осуществления заточки обязан выполняться под определенным конкретным углом на зубе режущем.

Существенным является то, что любой зуб цепи обладает заводской насечкой, на которой указаны данные о том, под каким конкретно углом необходимо производить данную манипуляцию.

Помимо самого зуба, режущего каждое цепное звено, обладает ограничителем, который и назначает допустимую глубину самого вхождения в деревянный материал. Следует отметить, что заточку конкретно этих ограничителей необходимо производить чрезвычайно редко, только по надобности.Значение содержит лекало, которое обладает специфичными роликами для перемещения пилы и его цепляют как раз на шине пильной. Угол затачивания вы можете подобрать самостоятельно, после чего делаете его фиксацию с помощью лекала.

Сам процесс состоит в вашем хаотичном перемещении с помощью напильника в пазе устройства. Стоит обозначить, что такой “инструмент” сдвинет до минимальных показателей саму возможность произведения неверной заточки.

Заточка ручным станком

Любой владелец, который на протяжении длительного времени пользуется бензопилой, понимает, что не все цепи подвержены заточке путем применения напильника. К примеру, в случае, если цепная кромка режущая, путем частого использования прибора, просто потеряла свою изначальную конфигурацию, тогда в этом случае, вам вряд ли выйдет вернуть ее “к жизни”, ну или этот процесс возьмет у вас не только бездн времени, но и большое количество сил.

Именно по этой причине прекраснейшим методом будет непосредственное использование станка. Они выпускаются как электрические, так и ручные, оборудованные или кругами заточными, или точильным камнем. Возможно данный способ и не новый, но все же достаточно эффективный и точный.

Необходимо сделать ослабление регулирующего винта цепного зажима. После чего вам требуется выполнить установление самой цепи в таком положении, чтобы звенья, которые располагаются на ней, были направлены прямо к заточному камню. Потом определитесь с углом, под каким начнет делаться заточка.

Подобного рода “точение” можно делать двумя способами:

  • заточка последовательная. Воздействовать необходимо на каждый зубец по отдельности, при этом иногда меняя полярность;
  • заточка каждого второго зубца. К примеру, сначала вы затачиваете правый зубец, а после левый. Следует обозначить, что данный способ не обладает сменой изменением полярности.

Почему пила затупляется

Сориентироваться в том, что бензопила затупилась можно не только по уменьшению быстроты распила но, и по возникновению вибрации, которая переходит рукам человека. Быстрому затуплению пильной цепи может содействовать высокая интенсивность работы.

Довольно часто в ходе заготовки большого объёма дров в лесу заточку прибора выполняют по пару раз в день. Главная причина такого большое число возделываемого материала и другие сопутствующие факторы: попадание сучков в древесине, касание бензопилой земли и других твёрдых элементов.

Работа затупленной бензопилой может спровоцировать серьёзные трудности, которые связаны не только с уменьшением коэффициента полезного действия, а и повышением расхода горючего и что ещё хуже разрушением шины и других элементов инструмента из-за формирования вибрации.

Такие трудности могут привести к серьёзному ремонту, либо к необходимости покупки нового инструмента, стоимость которого трудно отнести к бюджетной.

Во избежание подобных неприятностей с бензиновым распиловочным механизмом нужно проводить регулярное обслуживание инструмента. Затупленная пильная цепь быстро проявит себя резким снижением скорости проводимых работ, увеличением нагрузки на бензопилу, высоким уровнем вибрации, а, главное, из разреза дерева начнёт вылетать мелкая стружка.

Как вы и успели удостовериться, процесс заточки не трудный. Просто необходимо иметь специальные инструменты, терпение и знание процесса. В этом случае, ваша бензопила еще много лет будет идеально исполнять свое прямое предназначение.
