сборка, установка кабины своими руками, монтаж самостоятельно, как устанавливается угловая кабина, как самому установить кабину с высоким поддоном

Содержание:

Выполнение монтажа душевой кабины силами специалистов относится к дорогостоящим работам. Но многие простые модели этих сантехнических изделий владельцы недвижимости могут установить собственноручно, если правильно использовать инструменты, материалы и придерживаться определенной технологии.

сборка душевой кабины

На сегодняшний день на отечественном рынке представлен огромный ассортимент душевых кабинок. Некоторые из них реализуются в собранном виде. В этом случае установка душевой кабины своими руками не вызовет трудностей, но, к сожалению, такие конструкции не пользуются популярностью по причине их габаритов – они не проходят в дверные проемы. Более востребованы конструкции, которым требуется сборка.

Материалы и инструменты

Перед тем, как самостоятельно установить душевую кабину, домашнему мастеру нужно подготовить оборудование, материалы и инструменты:

  • душевой бокс в комплекте или отдельно поддон, каркас и стенки;
  • коленчатый патрубок;
  • сифон с гибким шлангом;
  • силиконовый герметик;
  • рулетку и карандаш;
  • спиртовой уровень;
  • дрель плюс сверла;
  • разводной гаечный ключ;
  • пистолет для герметического состава;
  • защитные очки и перчатки.

установка душевой кабины своими руками

Чтобы правильно сделать сборку душевой кабины, нужно воспользоваться советами профессионалов:

  1. До начала сборки прочитать инструкцию компании - производителя.
  2. Убедиться, что напольное покрытие в месте монтажа сантехнического оборудования абсолютно ровное.
  3. Места соединения деталей слива заизолировать, а каркаса и поддона обработать герметиком.

Установка поддона душевой кабины

Существует определенная последовательность в том, как устанавливается душевая кабина, поэтому, прежде всего, монтируют поддон - эта работа не отличается сложностью, особенно, если учитывать ряд важных моментов:

  1. Перед тем, как установить данную часть конструкции, необходимо убедиться, что пол ровный. При обнаружении незначительных отклонений с ними можно справиться путем корректировки высоты ножек.
  2. Слив в полу следует расположить в правильном месте, так как отверстие кабинки должно располагаться на небольшом расстоянии от него. Если в процессе монтажа соответствия невозможно добиться, тогда работу осуществляют при помощи специальных переходников и гибкого длинного шланга, но тогда на установку душевой кабинки потребуется больше усилий и временных затрат.
  3. Все элементы следует качественно соединить и тщательно герметизировать, иначе в процессе эксплуатации оборудования велика вероятность появления протечек.

монтаж душевой кабины

Начинать нужно с покупки инструментов и материалов, которые потребуются домашнему мастеру, чтобы выполнить своими руками монтаж душевой кабины.

Для установки поддона подготавливают:

  • спиртовой уровень;
  • гаечный ключ;
  • силиконовый герметик и специальный пистолет для его нанесения.

Лучше приобретать качественные материалы иначе хозяину недвижимости придется раз в несколько недель производить небольшой ремонт.

Обычно при установке душ кабины стараются расположить ее так, чтобы сливное отверстие, имеющееся в поддоне, оказалось над входом канализационную систему, расположенном в полу. Но иногда случается так, что помещение уже облицовано кафелем, а вскрывать отделку, чтобы переместить слив в другое место, нет желания.

Из подобных ситуаций существует выход: для этого необходимо приобрести коленчатый патрубок и гибкий шланг. С помощью этих изделий можно легко подключить слив к системе отвода отработанной воды. Когда выполняется установка душевой кабины самостоятельно, процесс подсоединения с их использованием займет немного больше времени, но результат получится аналогичным.

монтаж душевой кабины своими руками

Перед монтажом поддона нужно убедиться в том, что поверхность пола ровная. Это лучше делать перед облицовкой кафельной плиткой. Если в месте, где планируется расположить кабинку, напольное покрытие имеет уклон, специалисты рекомендуют залить наливной выравнивающий слой.

Далее не помешает ознакомиться с инструкцией монтажа душевых кабин от производителя данной продукции, чтобы узнать последовательность проведения работ. Потом приступают к соединению гибкого шланга с коленчатым патрубком, не забывая обрабатывать места соприкосновения герметиком. Прежде, чем состыковать шланг с поддоном, силикону дают полностью высохнуть. Читайте также: "Как сделать душевой поддон своими руками – инструкция, нюансы".

Кстати при установке душевой кабины с высоким поддоном используют те же методы, что и при монтаже других типов этой части конструкции. На его основании имеются регулируемые ножки, которые позволяют выполнять выравнивание при монтаже.

Корпус сифона присоединяют к сливному отверстию поддона. Затем закрепляют в сифоне гибкий шланг. Другой конец шланга, он же коленчатый патрубок, помещают в канализационное отверстие, расположенное в полу. Необходимо, чтобы патрубок утопился максимально глубоко.

как установить душевую кабину самостоятельно

При подключении поддона к канализации используют сифон, некоторые модели которого состоят только из гибкого шланга. Из него следует сформировать изгиб требуемой формы и потом закрепить его с применением специальных приспособлений, входящих в комплект. Этот момент очень важен, поскольку в противном случае из канализации будет постоянно чувствоваться довольно неприятный запах.

Поддон, как уже говорилось ранее, укомплектован регулируемыми ножками, поэтому их высоту изменяют, пользуясь гаечным ключом. Его, перед тем, как самому установить душевую кабину, выровнять следует по всем краям, контролируя процесс спиртовым уровнем.

После того, как завершена корректировка высоты поддона, и он закреплен к стене, приступают к устранению зазоров между стенкой и основанием душа, применяя силиконовый герметик.

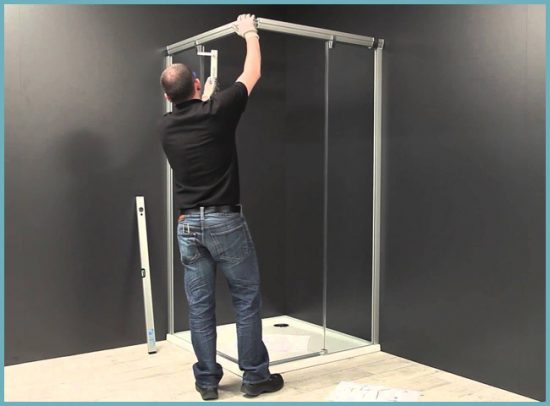

Сборка стенок и дверей кабинки

Существует определенная последовательность действий в том, как установить душевую кабину. После того, как выставлен поддон, можно приступать к сборке стекловолоконных стенок и дверей. Кабинки из данного материала становятся все больше популярными, поскольку он отличается гибкостью, простым монтажом и легким уходом.

Процесс установки стенок бокса довольно сложен, но при наличии помощника, с ним вполне можно справиться. Перед сборкой стеклянной душевой кабины желательно прочитать инструкцию, прилагаемую производителем. Эти сантехнические изделия отличаются друг от друга значительно, поэтому при их монтаже ориентируются на рекомендации изготовителей данной продукции.

установка душевой кабинки

Даже, когда приобретен комплект, состоящий из поддона и каркаса с панелями, необходимо убедиться в их совместимости. При распаковке панелей для облицовки стенок бокса действуют осторожно, стараясь не повредить стеклянные элементы, так как они отличаются хрупкостью. Перед тем, как приступить к работе, проверяют наличие необходимых инструментов, среди которых дрель, рулетка, пистолет для герметика и отвертка.

Установку стенок и дверей выполняют в несколько этапов:

  1. Перед тем, как собрать каркас для душевой кабины, специалисты рекомендуют убедиться, что его элементы выставлены одинаково по обоим концам. Вкручивать винты нужно не очень туго.
  2. После завершения сборки металлического каркаса его размещают на верхней части поддона, чтобы удостовериться, что они полностью совместимы. Хорошо при этом, если имеется помощник, поскольку этот элемент не обладает требуемой жесткостью, до тех пор, пока не прикреплен к стене.
  3. При помощи спиртового уровня можно убедиться в вертикальности стоек каркаса. При этом на стене делают пометки, где следует сделать отверстия для дальнейшего крепления рамы.
  4. Далее каркас убирают в сторону и создают отверстия в стенах. Если они облицованы кафельной плиткой, действовать следует крайне осторожно, так как она может треснуть. Для этого желательно приготовить качественное сверло для работ по бетону и максимально уменьшать скорость вращения дрели. Частоту оборотов инструмента повышают по мере увеличения глубины отверстия. Перед тем, как взять дрель в руки, нужно убедиться в отсутствии в стенах водопроводных труб или электрической проводки.
  5. Когда отверстия подготовлены, в них вставляют пластиковые дюбели нужного размера, в противном случае они не удержат собираемую конструкцию. Перед тем, как закрепить каркас, на грань, которая должна прилегать к стене, наносят слой герметика. Каркас устанавливают на место и фиксируют шурупами. В процессе их закручивания нужно следить, чтобы между рамой и стеной не осталось щели.
  6. В соответствии с инструкцией, прилагаемой к продукции, при помощи отвертки закрепляют боковые панели. При монтаже пользуются крепежными изделиями, имеющимися в комплекте поставки. Чтобы удостовериться в водопроницаемости кабинки, необходимо проверить правильность сборки стекол душевой кабины.
  7. На дверь кабинки устанавливают ролики и закрепляют их винтами. При монтаже дверей используют уплотнители и другие элементы, имеющиеся в комплекте поставки. Эту часть работы легче выполнять с помощником. Ролики помещают в каналы и проверяют, насколько легко они по ним скользят. Если требуется, их регулируют, но не следует прилагать слишком большие усилия. Выполняя сборку дверей душевой кабины, действовать нужно максимально аккуратно. Когда ролики были установлены неправильно, они не смогут легко перемещаться по каналам.
  8. Дальше остается только приделать дверную ручку и изолировать все швы. Герметик наносят на все края, особенно это касается мест примыкания каркаса к поддону. Читайте также: "Как собрать душевую кабину своими руками – инструкция по сборке, советы и примеры".

как устанавливается душевая кабина

Перед тем, как включить сантехническое оборудование, необходимо прочитать в инструкции о том, как настроить душевую кабину, и удостовериться в ее работоспособности в тестовом режиме. Читайте также: "Установка душевой кабины своими руками – последовательность сборки и монтажа".

Нюансы монтажа угловых кабинок

Установка угловой душевой кабины имеет много общего с монтажом обычных прямых сантехнических конструкций. Их высота часто достигает двух метров. Угловые кабинки размещают в месте стыка двух стен. В зависимости от модели данное оборудование может либо упираться в потолок, либо быть с крышей.

Чтобы установить угловую конструкцию, для нее необходимо подобрать соответствующее место. Ванная комната должна хорошо вентилироваться, иметь место для розетки и свободное пространство, чтобы сборка кабины не была затруднена.

сборка угловой душевой кабины

Какая бы не была приобретена модель, важно, чтобы у нее:

  • поверхности были водонепроницаемыми;
  • имелся поддон с эффектом антискольжения;
  • крыша была оснащена вентиляцией;
  • дверцы отличались надежностью, открывались плавно и не заедали;
  • на стенках не собирался конденсат.

как самому установить душевую кабину

Если нет желания устанавливать бокс собственноручно, его владелец может обратиться к профессионалам. В этом случае монтаж производится быстро, но стоимость такой услуги немаленькая.

Сборка угловой душевой кабины осуществляется в следующей последовательности:

  1. Подготавливают место для установки.
  2. Монтируют гибкую подводку для подключения бокса к водопроводу и канализации.
  3. Оборудуют заземленную розетку для конструкции.
  4. Тестируют все режимы функционирования.
Если требуется произвести сборку душевой кабины с гидромассажем и выполнить ее настройку, такую работу лучше доверить специалистам. Чтобы такой душ функционировал полноценно, необходимо наличие постоянного хорошего напора воды.


как установить самостоятельно (+ видео)

Не так давно душевые кабины считались чуть ли не экзотикой, однако очень быстро перешли в категорию обыденных вещей. Их все чаще и чаще устанавливают в санузлах вместо традиционных ванн или, если позволяет площадь, в паре с ними. Выбрать такое оборудование особого труда не составляет, ведь его ассортимент достаточно широк.

Тогда как установка душевой кабины, зачастую, представляет сложность, особенно для тех, кто никогда раньше этим не занимался. Попробуем разобраться во всех тонкостях процедуры.

Содержание статьи:

Разновидности душевых кабин и ее основные элементы

Особенности монтажа кабины зависят от типа устройства, различают:

  • Прямоугольные приборы. Устанавливаются вдоль стены, поддон четырехугольной формы.
  • Угловое оборудование. Имеет поддон треугольной формы, монтируется в угол комнаты.
Душевая кабина и ванна

Если размеры санузла позволяют, можно разместить в нем и ванну, и душевую кабину. Это очень удобно и практично

Кроме типа установки душевые кабины имеют еще одно существенное отличие. Они бывают двух видов:

  • Закрытые или гидробоксы. Полноценная кабина, оборудованная четырьмя стенками, потолком и поддоном. Такие модели обычно оснащаются множеством дополнительных функций: гидромассажем, тропическим душем, возможностью слушать радио и т.п.
  • Открытые конструкции. В конструкции присутствует поддон и боковые стенки, остальные элементы отсутствуют. Кабина крепится к стенам помещения, ее монтаж осложняется необходимостью проведения гидроизоляционных работ. Функционал таких кабин, как правило, весьма ограничен.

Вне зависимости от типа душевой кабины в ее состав входит несколько элементов:

  • Боковые панели. В открытых моделях крепятся к стене, в закрытых – к задней стенке.
  • Задняя стенка. Снабжается креплением для смесителя и дополнительных аксессуаров.
  • Поддон. Оснащается специальным каркасом для установки и регулируемыми по высоте ножками.
  • Потолочная панель, присутствует только в закрытых гидробоксах.
  • Дверцы. Могут быть различного типа, например, распашными. Чаще всего используются раздвижные дверцы с роликовым механизмом.

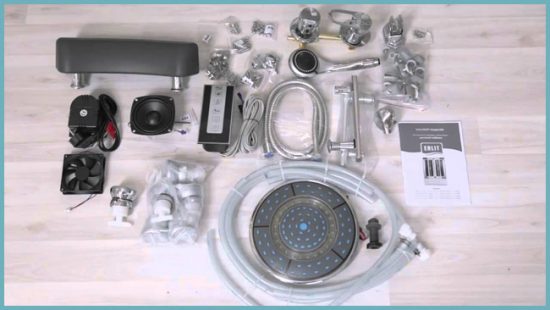

Комплектация душевой кабины

В зависимости от модели кабины, ее комплектация может быть разной. Перед началом монтажа обязательно проверьте наличие крепежей, гибких шлангов и необходимых переходников. Если чего-то не хватает – заранее докупите

Это основные элементы оборудования. Кроме них в комплектацию кабины могут входить дополнительные элементы: гибкая подводка, крепежи, прокладки и тому подобное. Если все это отсутствует, перед началом монтажа придется отправиться в магазин.

 Угловая душевая кабина

Угловые душевые кабины очень удобны для небольших ванных комнат. Они занимают совсем немного места, но при этом достаточно просторные и вместительные

Как подготовить кабину к сборке?

Прежде всего, нужно подготовить место для работы. Максимально освобождаем ванную комнату, помня о том, что кабина – довольно громоздкое оборудование, все работы по ее сборке будут проводиться непосредственно на месте, где должен быть максимум свободного пространства. Приступаем к распаковыванию устройства.

В зависимости от типа кабины и ее модели количество упаковочных мест может быть разным. Их число проверяем по сборочной инструкции, которая обязательно должна идти в комплекте с оборудованием. Важно, чтобы она была переведена на русский язык, иначе толку от такого текста не будет.

OLYMPUS DIGITAL CAMERA

Аккуратно распаковываем все детали и еще раз проверяем комплектацию нашей кабины. Извлеченные из упаковки детали укладываем так, чтобы они не мешали.

Поддон переворачиваем и устанавливаем на заранее подготовленную подложку. Это может быть плотная ткань или лист картона. Так деталь будет проще уберечь от повреждений в процессе монтажа.

Хрупкие стеклянные панели ни в коем случае не кладем на пол. Во избежание порчи устанавливаем их вертикально, прислонив к стене.

Сборка душевой кабины

Начинать сборку кабины нужно с внимательного изучения инструкции производителя. В ней наиболее полно с учетом особенностей модели описаны все моменты монтажа. Редко, но бывает, что инструкция отсутствует или дана на иностранном языке, тогда можно попытаться найти в интернете видео-инструкцию или воспользоваться нашими советами.

Мы рассмотрим основные правила по сборке закрытых гидробоксов, которые будут актуальны для кабин любых моделей.

Этап #1 – собираем и устанавливаем поддон

Поддон представляет собой металлопластиковый или металлический лоток, в который собирается вода. Для увеличения его прочности, элемент устанавливается на силовой каркас. С монтажа каркаса мы и начнем. В зависимости от модели он может быть сборным или же цельным.

В первом случае каркас нужно будет предварительно собрать из предложенных производителем элементов. Собранный каркас можно устанавливать, но сначала стоит произвести его примерку и определиться с оптимальной высотой поддона. Именно поэтому на начальном этапе все крепежи не устанавливаем, а только «наживляем».

Приступаем к работе:

  • Берем поддон, переворачиваем его и укладываем на подложку вверх основанием. Находим углубления, предназначенные для шпилек, и осторожно вворачиваем крепежи.
  • Находим гайки, которые предназначены для ограничения силовых элементов, и накручиваем их
  • Устанавливаем на шпильки силовые элементы.
  • Ставим на место и закрепляем сифон.
  • Регулируем высоту каркаса. Он должен находиться на 2 или 3 см выше, чем самая нижняя точка сифона.
  • Отрегулированный каркас закрепляем гайками.
  • Регулируем высоту ножек. Для этого переворачиваем каркас и закручиваем или откручиваем регулировочные винты. В результате нижняя точка слива поддона должна оказаться на 5° ниже уровня канализационного тройника.

На этом подготовка к примерке завершена. Теперь нужно поставить поддон на подготовленное для него место и проверить, верно ли выставлен уклон. Сделать это очень просто. К канализационному трубопроводу подводим сливной шланг, закрепляем его к сливу оборудования и заливаем в поддон примерно ведро чистой воды.

Внимательно следим за тем, как она уходит. Если это происходит очень медленно, значит, уклон недостаточный и нужно увеличить высоту поддона. Если вода уходит слишком быстро, высоту ножек требуется уменьшить.

Монтаж поддона душевой кабины

Поддон душевой кабины устанавливается на каркас, который может быть цельным или сборным. В последнем случае его нужно собрать перед монтажом

Тщательно регулируем высоту поддона и только после этого приступаем к его окончательной сборке. Отключаем прибор от канализации и выполняем следующие операции:

  • Переворачиваем поддон и укладываем его на подложку.
  • Гайки, «наживленные» на шпильки, аккуратно затягиваем.
  • В точках, которые отмечены на силовых элементах, вворачиваем саморезы в корпус поддона.
  • Берем дополнительные ножки, которые предназначены для равномерного распределения нагрузки по конструкции, устанавливаем их на специально предназначенные для этого места. Надежно закрепляем ножки.
  • Вновь установленные элементы регулируем по высоте. Точность проведенных регулировок контролируем при помощи уровня.
  • Тщательно проверяем надежность и прочность фиксации всех установленных элементов.
  • Поддон готов к установке. Ставим его на место.
  • Подключаем канализацию. Подключаем к канализационному тройнику сливной шланг. Все соединения выполняем с обязательным использованием подходящего герметика, иначе они будут пропускать воду.

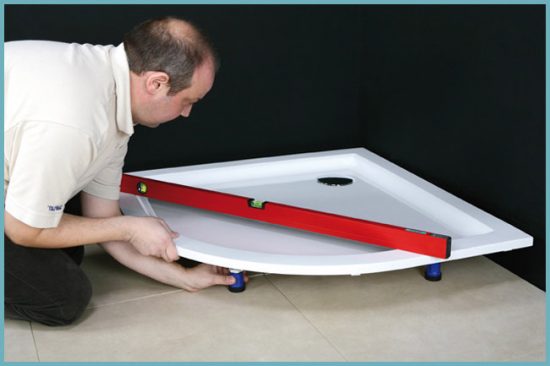

  • При помощи уровня контролируем горизонталь установленного поддона. Если выявлены недочеты, сразу же их устраняем.
Монтаж поддона для душевой кабины

Высоту поддона душевой кабины можно изменять. Для этого он оснащен специальными регулировочными ножками

Этап #2 – монтируем боковые стенки

Прежде, чем приступить к монтажу панелей, необходимо установить на них все оборудование, которое предусмотрено моделью душевой кабины. Сверяясь с инструкцией, определяем участки крепления. Чаще всего на панелях уже есть технологические отверстия. Выясняем, какие именно аксессуары в каком месте буду закреплены.

Чаще всего на задней панели устанавливается зеркало. Его крепим особенно аккуратно, ключ не используем. Гайки осторожно затягиваем вручную. Закрепляем остальные аксессуары.

Если стенки душевой кабины выполнены из закаленного стекла, обязательно используем специальные силиконовые прокладки. Они защитят достаточно хрупкие детали от возможного повреждения крепежом. После того, как все аксессуары установлены, приступаем к монтажу панелей на поддон. Начинать будем с задней стенки.

Осторожно поднимаем ее, ставим на место и надежно закрепляем. Теперь монтируем одну из боковых панелей. Сначала выполняем только вертикальные соединения с установленной ранее задней стенкой. Аналогично поступаем со второй панелью.

Переходим к стыковке панелей с поддоном. Она должна быть выполнена особенно аккуратно. Границы элементов должны точно совпасть, иначе появятся нежелательные зазоры, которые не только испортят внешний вид душевой кабины, но и нарушат герметизацию оборудования.

Герметизация душевой кабины

Герметизация всех соединений и стыков душевой кабины – важнейший этап монтажа, от которого зависит качество сборки оборудования. Для работы выбираем качественный герметик

Все соединения обязательно обрабатываем подходящим герметиком, который обеспечит водонепроницаемость гидробокса. Особенно аккуратно работаем с фасадом кабины. Следим за тем, чтобы линия стыковки была очень ровной и все элементы заняли свое место.

Душевая кабина сборка

Установленные в каркас стеклянные элементы закрепляем саморезами. Теперь можно собрать и поставить на место раму, в которую будут устанавливаться дверцы.

После того, как панели установлены на место, приступаем к монтажу смесителя. Затем подключаем кабину к водопроводным трубам. Подключение проще всего осуществить при помощи гибких шлангов. Подбирая их длину, нужно учитывать, что она должна позволять при необходимости отодвигать оборудование примерно на метр от места установки.

В противном случае ремонт и обслуживание кабины будут серьезно затруднены. Гибкие шланги не должны быть слишком натянуты или перегнуты, крепим их специальными хомутами.

Этап #3 – устанавливаем потолочную панель и дверцы

На потолочной панели гидробокса тоже могут устанавливаться различные дополнительные элементы. Перед монтажом детали монтируем их на место. Установить потолочную панель в одиночку практически невозможно, нужно пригласить помощника. Его задача – поддерживать элемент.

Укладываем панель на собранную конструкцию и, взяв уровень, проверяем ее вертикаль относительно поддона. Если найдены отклонения – исправляем положение, если нет – фиксируем деталь саморезами.

Остался еще один важный момент: нужно проверить положение всей конструкции относительно поддона. Проводим операцию, используя строительный уровень. При необходимости исправляем недочеты, осторожно поворачивая систему прямо на поддоне до тех пор, пока она не займет нужное положение.

Приступаем к подготовке дверец к установке. Сначала ставим на полотнища ролики, а на края надеваем уплотнители из силикона.

Установка боковых панелей

Особенно аккуратно работаем со стеклянными дверцами, поскольку они достаточно хрупкие. Обязательно используем специальные силиконовые прокладки для крепежей

Не забываем, что наружный элемент надевается наружу «лепестком». Дверцы готовы к установке. Ставим их на место. При этом верхние регулируемые ролики разворачиваем вверх на максимум, тогда как нажимные нижние детали оттягиваем.

Чтобы отрегулировать положение дверец подтягиваем верхние ролики, таким образом можно обеспечить плотное смыкание створок кабины. На ролики ставим заглушки винтов. Теперь нужно установить ручки на дверцы, если они предусмотрены у этой модели.

Этап #4 – подключаем устройство к сети

Наша душевая кабина практически установлена. К инженерным коммуникациям оно уже подключено, осталось только подсоединить его к электрической сети. Это нужно сделать при помощи отдельно выведенного от электрощита трехжильного медного кабеля сечением не менее 2 кв. мм.

Если душевая кабина потребляет больше 5 кВт/час, то подключение должно быть осуществлено через индивидуальный 25 А автомат.

После подключения производим пробный запуск кабины, в ходе которого тщательно осматриваем оборудование на предмет герметичности. Если какие-то соединения пропускают воду, вытираем их насухо и еще раз хорошенько промазываем герметиком. Берем декоративный фартук и устанавливаем его на поддон. Кабина готова к эксплуатации.

Герметизация поддона

Если пробный запуск душевой кабины показал, что она не герметична, придется заново промазать все стыки и соединения герметиком

Ошибки при монтаже, которых нужно избегать

Специалисты выделяют несколько типичных ошибок, которые чаще всего допускают неопытные сборщики. Итак, следует избегать:

  • Недостаточной герметизации конструкции, которая приводит к появлению влаги под душевой кабиной и протечкам. Проблема решается промазыванием стыков и соединений силиконовым герметиком.
  • Ошибок в расчете соотношения дна кабины и уровня канализационной трубы. Недочет ведет к слишком медленному сливу воды из поддона или даже ее застаиванию. Исправляется регулированием высоты ножек поддона.
  • Перепутывания направляющих, по которым двигаются дверцы. Если элемент, предназначенный для установки сверху, оказывается внизу и наоборот, дверца выходит из пазов. Она может упасть и разбиться. Для исправления недостатка необходимо переустановить профили.
  • Плохо выровненного поддона. Если конструкция выровнена недостаточно хорошо, она будет раскачиваться и похрустывать, когда внутрь встанет человек. Для решения проблемы необходимо отрегулировать высоту ножек поддона.

Многие владельцы квартир прощаются с традиционной громоздкой ванной и выбирают более компактную многофункциональную душевую кабину. Очень важно не только правильно выбрать оборудование, но и грамотно его установить.

Проще всего пригласить специалистов, если же хочется осуществить монтаж самостоятельно, нужно внимательно ознакомиться с инструкцией и строго следовать всем ее пунктам. Это гарантирует качественную установку, после которой кабина прослужит своему владельцу долгие годы!

видео как установить душевую кабину самостоятельно » SanDizain.ru

установка душевой кабиныДушевые кабины приобретают все большую популярность в нашей стране благодаря компактности, удобству использования, красивому дизайну и наличию дополнительных функций, например, гидромассажа или сауны. Несмотря на то, что монтаж оборудования лучше доверить профессионалам, многие владельцы душевых кабин желают установить их самостоятельно. В статье поэтапно рассказывается, как производится установка душевой кабины своими руками. Это позволит посетителям нашего сайта, обладающим навыками обращения с техническими инструментами, самим справиться с ее сборкой и подключением к коммуникациям.

Подготовка к сборке

Если сборка душевой кабины производится одним человеком, ее следует выполнять поэтапно с последующей окончательной регулировкой. Для выбора места ее установки нужно принимать во внимание расположение коммуникаций (систем водопровода и канализации) для максимального удобства подключения к ним оборудования. Упростить сам процесс сборки помогут видео и фотоматериалы, детально объясняющие ход монтажа.

сборка душевой своими руками

Комплектация душевой кабины

В состав душевых кабин обязательно входят:

  • поддон, имеющий специальный каркас, необходимый для монтажа изделия;
  • ножки, высота которых легко регулируется, позволяя выровнять поддон по уровню в горизонтальной плоскости;
  • крыша или потолочная панель устройства;
  • оснащенные роликовым механизмом стеклянные двери, имеющие специальные крепления для сборки;
  • задняя стенка, которая может быть укомплектована боковыми панелями.

Совет. Длительность и трудоемкость монтажа зависит от сложности душевого оборудования. При наличии в конструкции кабины сауны и гидромассажа, собрать ее значительно сложнее, для уверенности в качестве выполнения всех процессов установки лучше воспользоваться услугами квалифицированных специалистов.

Подготовка составных элементов устройства к сборке

Перед тем как приступить к монтажу изделия, необходимо освободить от упаковки его составные элементы. Стеклянные и металлические детали упаковываются раздельно, количество упаковочных комплектов у разных моделей может отличаться. В один из них обязательно должна быть вложена инструкция со схемой сборки.

Модели от известных европейских и российских производителей всегда содержат все необходимые комплектующие материалы. Изделия китайского производства с более низкой стоимостью, могут быть укомплектованы не полностью и содержать неясные инструкции со множеством ошибок.

Совет. Проверить наличие всей требуемой фурнитуры можно, предварительно собрав кабину без полного затягивания крепежных элементов. Распакованные стеклянные панели следует ставить вертикально, прислоняя верхнюю часть к стене, так как при размещении их в горизонтальном положении они могут повредиться.

Порядок монтажа

Душевую кабину собирают в такой последовательности:

  1. Установка поддона в горизонтальном положении и подключение его к канализации.
  2. Монтаж стенок, дверей и крыши кабинки.
  3. Монтаж оборудования к водопроводной сети.
  4. Подведение электросети, соблюдая все требования техники безопасности, относящиеся к этому виду сантехнических устройств.
  5. Проверка соединений на герметичность, выполнение пусконаладочных работ.
как установить поддон душевой кабины

Установку поддона душевой кабины нужно проводить по уровню

Монтаж поддона

Поддон должен быть установлен в горизонтальном положении с использованием строительного уровня. Этому способствует возможность регулирования его ножек. Чтобы обеспечить удобство выполнения этого процесса, снимается закрывающий поддон экран. Фиксация высоты ножек выполняется с помощью контргайки. После снятия защитной пленки, прикрывающей отверстия поддона, его подключают к канализации, используя трубы необходимого диаметра, сливной шланг, уплотнители, отводы, резиновые манжеты. Канализационный тройник должен располагаться на 5 градусов ниже края сливного отверстия кабинки.

Совет. На места соединений деталей наносится силиконовый герметик для обеспечения их влагонепроницаемости. Входящие в комплект к поддону приспособления устанавливаются посредством введения крепежных элементов в специально предназначенные для них отверстия.

Сборка стенок кабины

Перед монтажом боковых и задней стенок на их поверхность в соответствующие технологические отверстия крепятся дополнительные устройства. Для крепления зеркала нежелательно пользоваться разводным ключом. Крепление панели, к которой фиксируются дозаторы жидкостей, выполняется болтами и гайками, которые можно закрутить отверткой. При установке на нее дозаторов, их вводят сверху вниз, пока не появится характерный щелчок.

Кроме этой панели на стенки кабинки крепят:

  • полочки для хранения необходимых для принятия водных процедур принадлежностей;
  • кронштейн, поддерживающий ручной душ;
  • крепление для ножного массажного устройства;
  • уголок, предназначенный для соединения гибкого шланга с ручным душем;
  • планка в области спины, на которую выведены гидромассажные форсунки для массажа поясницы.
как собрать душевую кабинку

Сборка стенок душевой кабинки

Использование в местах креплений прокладок из силикона предохраняет изготовленные из стекла панели от механического воздействия металлических деталей крепежа. Стенки кабины крепятся к поддону поочередно с обязательным нанесением на соединяемые участки силиконового герметика. Для крепления панелей с алюминиевым каркасом используются саморезы, закручиваемые с внутренней стороны устройства. В некоторых моделях для фиксации панелей применяются специальные пластиковые скобы защелкивающегося типа. В этих изделиях перед размещением панелей на них надевают уплотнительный контур из силикона.

Совет. Как только будет выполнена установка стенки, закрывающей обратную сторону кабинки, можно приступать к подводу воды. Для присоединения к водопроводу применяются шланги, для крепления которых используются хомуты. Когда монтаж всех требующихся подводок будет завершен, необходимо дополнительное протягивание хомутов для предотвращения протечек.

Установка крыши и раздвижных дверей

После удаления верхней панели защитной пленки, препятствующей повреждению этой детали при транспортировке, на ее наружной стороне прикручивают панель, на которой будет располагаться вентилятор и динамик. Затем эти приборы крепятся саморезами с другой стороны. Для предотвращения гудения динамика во время работы его края обрабатывают силиконом. Производится монтаж верхнего душа, размещение в плафоне светодиодов для подсветки. Для вывода электрического кабеля в крыше имеется отверстие. Крепление плафона и верхней лейки выполняется с использованием гайки.

как собрать душевую кабину правильно

При установке все стыки обязательно обрабатывайте герметиком

На заднюю поверхность потолочной панели устанавливается блок питания, затем ее монтируют на подготовленный корпус кабины. Для выполнения этих процессов применяются саморезы. Для подключения тропического душа используется один из шлангов центральной панели, имеющий наибольшую длину. На обладающие дугообразной формой двери крепят восемь роликов (на каждую из сторон приходится по четыре штуки). До установки ролики необходимо разобрать. Ручки крепят сначала изнутри, затем снаружи, надев на крепежные элементы с последующим затягиванием боковых винтов.

При установке дверей ролики настраивают, используя регулировочные винты. Створки дверей должны смыкаться максимально плотно. На винты, которыми выполняется фиксация роликов, надеваются пластиковые заглушки. Подключение душевой кабины к электросети следует производить проведенным от электрического щитка отдельным трехжильным медным кабелем с сечением 2 и более квадратных миллиметров. Для безопасности владельцев квартиры и оберегания оборудования от перепадов напряжения ставится отдельный автомат мощностью 25 А, установку которого лучше поручить квалифицированному электрику.

подключение душевой кабины

Детали душевой кабины

Розетка скрытого типа устанавливается с наружной стороны устройства, она должна иметь влаго- и пылезащиту. Душевой кабине необходимо заземление, которое обычно обеспечивает металлический поддон. По окончании монтажа и высыхания герметика, которое может занять сутки, можно приступать к пусконаладочным мероприятиям. Вначале проверяется герметичность кабины и качество водоотведения. При выявлении недостатков необходимо их устранить, затем можно испытать оборудование с применением полной нагрузки.

Для хорошего функционирования гидромассажных элементов давление в системе водопровода должно превышать 2 атм. Корректную работу форсунок при слабом давлении воды в многоэтажных домах обеспечит установка водного резервуара объемом 200 л. Установка очистных устройств увеличит срок эксплуатации душевых приборов.

Прочитав статью и просмотрев видеоролик, вы сможете оценить предстоящий объем работ по монтажу душевой кабины и выполнить их самостоятельно или воспользоваться услугами специализированных компаний, гарантирующих быструю и аккуратную установку оборудования с соблюдением всех требований. Это обеспечит его долгую эксплуатацию и ощущение максимального комфорта при принятии водных процедур.

Установка душевой кабины: видео

Как установить самостоятельно душевую кабинку: фото

установка душевой кабины

установка душевой кабины
установка душевой кабины

установка душевой кабины

установка душевой кабины
установка душевой кабины

установка душевой кабины

установка душевой кабины
установка душевой кабины

установка душевой кабины

Установка душевой кабины своими руками – как правильно собирать и монтировать?

Ванная – непременный атрибут каждой квартиры. Но многих она не удовлетворяет: громоздкая, неудобно пользоваться душем. Гораздо удобнее душевые кабины, установка которых не особо сложная.

1

Выбираем душевую кабину – возможности изделий

Если вас не удовлетворяет только ванна, есть современный выход из положения – установка душевой кабины. Их можно использовать вместе, а если не хватает свободного места, можно смонтировать вместо ванной. При выборе учитываем личные пожелания и возможности, среди которых одни из самых важных габариты и стоимость. Выбор в магазинах огромен, поэтому, решившись на покупку, не лишне знать, какими они бывают.

Разные модели имеют различия в функциональности, форме, материале и т.д. Основное отличие – функциональные возможности. В зависимости от них кабинка может быть простой, многофункциональной или комбинированной. Простая кабинка – это душ и ничего больше, она прекрасно справляется со своей задачей. Многим людям никакие дополнительные удобства в душе не нужны, они вполне довольны простой кабинкой, которая известна как душевой уголок. В комплект входит лишь поддон и шторки, стены ванной одновременно стены душевой, без потолка.

При выборе ориентируйтесь на функции комфорта, которые предлагает оборудование

Многофункциональные кабины не только с дополнительными возможностями, но зачастую с экзотическими функциями. В распоряжении пользователя по выбору могут быть турецкая баня, душ шарко. Встроенный генератор пара наполнит кабину ароматами или можно иметь для релаксации "дождь в тропиках", гидромассаж. Многофункциональная кабина имеет радио, в ней доступна мобильная связь, разнообразные подсветки создают уют и покой. Управляет всем электронная система.

Комбинированные душевые кабины – это собранные воедино  гидромассажная ванна и душ. Они оригинальны, изящны, имеют отличный дизайн. Покупают состоятельные люди, которые ценят, прежде всего, внешний вид и качество. Комплектация модели зависит от стоимости, может иметь вешалки, зеркала, полочки и прочие принадлежности, вроде дозаторов жидкого мыла, леек тропического душа.

Высота кабинок 2–2,2 м, ширина от 0,9 м до 1,85 м. Формы самые разные: угловые, прямоугольные, круглые, овальные. Важно правильно выбрать, исходя из размеров помещения, его планировки, дизайна. Для малометражных помещений оптимальным вариантом будут угловые кабинки. Они обеспечат комфорт на минимуме пространства.

2

Виды душевых установок – в чем отличие кабины и уголка

Можно выбрать душевые кабины и уголки. Главное отличие в собственных стенах. В уголке нет всех боковых панелей, вместо них используются стены помещения. Кабина оборудована всеми стенами и, даже если она установлена вплотную к стенам ванной, использует собственные. Она не привязана к стенам, устанавливается в любом месте, в том числе посреди помещения, обязательно наличие крыши.

Вместо привычных пластиковых стенок кабинки применена кладка

Душевую кабину можно собрать не только из поставляемого комплекта для одной модели. Некоторые люди, разбирающиеся в устройстве кабинок, комплектующие подбирают индивидуально, в том числе от разных моделей и производителей. Стенки кабины создают жесткий каркас, имеют слой гидроизоляции. Иногда створки играют роль не только каркаса, а оснащаются оборудованием, которое крепится на ее внутренней поверхности.

Душевой кабине следует отдать предпочтение перед уголком в некоторых случаях:

  • плохая гидроизоляция стен ванной;
  • в помещении достаточно места;
  • есть желание установки сложной системы, например, гидромассажа.

Душевой уголок меньше стоит, ему не требуется много места. Даже если хочется оставить ванну на стесненной площади, можно купить гибридную модель. Створки монтируются на стены по периметру ванны, брызги и протечки не страшны.

3

Устройство – основные части душевых кабин

Конструкции душевых кабин бывают собранными – владельцу остается подключить изделие к воде, канализации, электричеству – и сборными. Уголки, использующие стены помещения, всегда только сборные. Основные части любых устройств:

  • поддоны;
  • неподвижные панели, двери;
  • устройства, подающие воду;
  • крыши (имеют не все уголки).

Пример разборной конструкции кабины

Габариты поддона влияют на размеры всего устройства. Поддоны изготовляют в основном из акрила, эмалированных металлов, керамики. В дорогих моделях используют дерево, стекло, гранит и мрамор.  Почти все поддоны имеют устройства для регулирования уровня. Важно при установке поддона учитывать состояние стен, если кабина к ним примыкает. Они могут быть неперпендикулярными или неровными, тогда примыкание к ним створок становится весьма затруднительным. В таком случае стены исправляем до начала монтажа кабины.

4

Начинаем с поддона – виды и способы установки

Инструкция производителя относится к одной конкретной модели, которую вы приобрели. Не всегда в ней понятно и детально объясняется процесс сборки. Но основные этапы и моменты присутствуют при сборке своими руками всех моделей. Наиболее востребованы душевые уголки, сходные между собой конструкцией. Для сборки углового душа понадобятся инструменты и материалы: ключи и отвертки, дрель, силиконовый герметик, фумлента, шланги.

Устанавливать любую душевую кабину начинаем с поддона. Перед его установкой гибкими шлангами подключаем слив воды, лучше если вход канализации расположен ближе к сливному отверстию. Шланг устанавливаем в отверстие канализации, обрабатываем герметиком. Заранее позаботьтесь о тройнике, потому что к канализации уже было что-то подключено, а теперь добавляется еще один источник слива. Устанавливаем прокладку на слив поддона, узел закрепляем винтами. Напускаем воду, предварительно закрыв сточное отверстие, смотрим, нет ли течи. Если все нормально, идем дальше.

Перед вертикальной установкой поддона не забудьте подключить слив-перелив и другие коммуникации

К стене крепим скобы из комплекта на высоте панели поддона. Если декоративной панели в комплекте нет, устанавливаем высоту такой, чтобы возможно было подключить канализацию. Устанавливаем на ножки, винтами добиваемся необходимой высоты, по уровню проверяем горизонтальность. Если ножек нет, выравниваем пол цементной стяжкой. Делаем облицовку из керамической плитки.

Сифон должен поместиться под поддоном, поэтому размеры у него меньше обычных. Также в пространство должен войти сливной шланг под уклоном 15% и более. Учитывая эти требования, вы должны сделать так, чтобы высота размещения поддона составляла 10–12 см. Вход можно прикрыть съемной крышкой, под которой находится небольшая щель для стека вода. Если вокруг поддона установлена неразборная конструкция, оставляем отверстие, через которое можно очистить сифон от загрязнений.

Если поддона в поставке не предусмотрено, делаем наклонный пол. На перекрытие укладываем гидроизоляцию, сверху – керамическую плитку. Ее выкладываем так, чтобы обеспечить уклон в сторону сливного отверстия. В таком случае вода не будет застаиваться, а сразу уйдет в канализацию. Влажная плитка не должна быть скользкой, иначе возможны травмы. Душевые кабины без поддонов встречаются очень редко, их приобретают, в основном, для спортзалов или устраивают в новой ванной. Рекомендуется делать сливные трапы на первом этаже при отсутствии подвала.

5

Ограждающие элементы кабины – соблюдаем аккуратность

Устанавливаем раму для дверей из двух полукруглых и двух вертикальных профилей. Очень ответственный момент, если сделать его неправильно, собрать кабину дальше невозможно. Полукруглые профили обычно маркированы: "Up" – устанавливается наверху, " Down" – снизу. Прямые профили имеют квадратный вырез для установки на край поддона. Скручиваем их шурупами.

Дальше устанавливаем панели и стеклянное ограждение. Осматриваем стекло на предмет обнаружения возможны дефектов, определяем верх и низ – сверху больше отверстий. Время разобраться с направляющими: тонкая нижняя имеет вырезы, верхняя шире. Направляющие крепим саморезами на стойки, на стекло устанавливаем уплотнители. Наносим на стыки герметик, вставляем стекло в пазы и затягиваем винт на прижимной лапе. Нанося на нижние направляющие герметик, следим, чтобы не закрыть в поддоне углубления для стока воды.

Главное правило при сборке стенок – примерять, думать, закручивать не перетягивая.

Крепление каркаса

Сборка кабины должна обеспечить плотное соединение с поддоном, а также не допустить зазоров между ней и стенами. Для уплотнения мест примыкания панелей к стене применяем силиконовый герметик или используем уплотнители, если они продаются вместе с кабиной. Не следует закрывать края поддона плиткой. Тогда соединение стен и поддона выходит неэластичным, при необходимости его замены придется удалять плитку.

6

Центральная панель – устанавливаем гидромассаж, блок управления

Иногда центральная панель поставляется в разобранном виде, требуется собрать все необходимое самостоятельно. Ручки смесителя крепятся маленьким крепежным болтом. Комплект для гидромассажа может находиться в коробке или чаще прикреплен к панели.  Важно не перепутать входную и выходную форсунки. Входную форсунку закручиваем рукой, не забывая про уплотнительную шайбу.

Полный комплект душевой фурнитуры

Подключаем шланг одним концом к нужному штуцеру, другим – к штуцеру начальной форсунки. Соединяем все форсунки. Длина шланга из комплекта рассчитана так, что может не хватить, если делать запас. Поэтому рассчитываем точно, прокладываем, не допуская перегибов, иначе форсунки будут работать неодинаково. Ненадежные стальные хомуты заменяем отечественными автомобильными, пластиковые можно оставить.

Блок управления сначала примеряем по установочному месту. Крепим прижимными кронштейнами, закручиваем несильно. Заделывая щель силиконом, дополнительно придаем блоку устойчивость. Может случиться, что блок немного косит из-за слишком большого установочного места. Обращаем на это внимание и устанавливаем ровно, чтобы выглядело красиво.

7

Крыша – собираем все элементы и устанавливаем

В потолке крыши могут размещаться лампа, вентилятор, динамик, декоративные элементы. В отверстие заводим провод, подключаем и крепим светильник. Устанавливаем на место динамик, чтобы он не дребезжал при работе, можно нанести по кругу немного герметика. Прикручиваем две декоративные решетки. Они могут различаться размерами, примерьте местами отверстий, чтобы знать, какую куда установить. Используем отвертку, шуруповертом можно случайно повредить поверхность.

Устанавливая вентилятор, продеваем каждый шуруп в отверстие корпуса, придерживая пальцами, и закручиваем. Затем закрываем кулер решеткой. Для душевой кабины требуется отдельная проводка с брызгозащищенной розеткой. Подключаем розетку через устройство защитного отключения (УЗО), чтобы гарантировать безопасность при утечке тока или коротком замыкании.

Мы рассмотрели основные моменты установки. Устройство разных моделей немного отличается, но принцип сборки одинаковый.

Самостоятельная установка душевой кабины с фото и видео

Во время ремонта ванных комнат все чаще покупатели отдают предпочтение душевым кабинкам, а не традиционным ваннам. Такая сантехника пользуется одинаково хорошим спросом как у жителей старых панелек, так и счастливых владельцев больших квартир в гигантских новостройках. Конечно, на установку кабин требуется больше времени, чем на монтаж обычных ванн, но, несомненно, игра стоит свеч.

Самостоятельный монтаж душевых кабин позволяет существенно сэкономить затраты на  оплату работы профессиональных строителей. При этом можно своими силами качественно установить душевую кабину.

Выбор кабинки

Для начала необходимо определиться с моделью, которая станет в Вашей ванной комнате. Прежде всего обратите внимание на размер сантехники. Нужно учитывать габариты помещения, будут ли в нем дополнительные предметы, такие как, зеркало, туалет, стиральная машина или  умывальник. Чтобы комфортно передвигаться по комнате и монтировать модель, размеры пространства вокруг кабины должны быть не меньше 40 сантиметров.

Душевая кабина в магазине сантехникиДушевая кабина в магазине сантехники

Рекомендуется посетить несколько магазинов сантехники.  Обратитесь за помощью к продавцам и выясните механизм открывания дверей, способ крепления деталей, материалы подвижных элементов конструкции. Стоит остановить Ваш выбор на моделях с прочными стенками и дном. Обязательно прочитайте инструкцию и сравните реальную конструкцию с чертежами. В руковдстве должны указать точное размещение выходов для коммуникаций. Будьте внимательными: часто конструкция модели расходится с чертежами. В инструкции должны указать, какое давление может выдержать кабина. Обычно это от 1,5 бар до 4 бар. Не рекомендуется брать модель со слишком высоким или низким показателем.  Главное, чтобы кабинка выносила рабочее давление воды.

Электроника в душевых кабинках работает от напряжения в 12 вольт. Для этого нужен специальный преобразователь, обычно идущий в комплекте.

Немаловажна и высота душа. Если ошибиться даже на пару миллиметров, можно оказаться без купола. Чтобы выбрать кабину правильной высоты,  нужно отнять 40-50 сантиметров от высоты ванной комнаты с учетом высоты подиума. Еще на 25-30 сантиметров нужно отступить, если не известна высота подставки. Обратите внимание на стены и дно модели. Хорошо, если они состоят из стеклоткани. Стандартные элементы душевой кабины сделаны из обычного пластика, но лучше выбирать более надежный материал, чтобы душ не пришлось чинить через пару недель после установки.

Подготовка к монтажу

Прежде чем приступать к монтажу душевой кабины, проверьте есть ли эллектрическая розетка в зоне досягаемости. В противном случае необходимо установить дополнительную розетку на необходимой дистанции. Сделайте так, чтобы на будущий источник электричества ни в коем случае не попадала вода. Далее, даже если кабина герметична, необходимо наличие вытяжки в ванной комнате.

Коллаж душевых кабин c разной высотой пъедесталовКоллаж душевых кабин c разной высотой пъедесталов

Перед началом работ убедитесь в том, что к кабине можно без проблем подключить разводку электросети, подвести краны горячей и холодной воды и установить канализационный трап. Последний должен находиться в наклоненном виде. В некоторых случаях приходится устанавливать дополнительный подиум, чтобы выставить нужный уровень наклона. Перед монтажом ванную комнату или хотя бы один из её углов нужно облицевать кафельной плиткой. Обычно душ устанавливают в прямом углу. В случае, если Вы не хотите класть плитку на пол, его необходимо хотя бы зацементировать и выровнять

Современные кабины можно укомплектовать аксессуарами, такими как зеркало, ручка, полки для мыла и шампуня, вешалки, дозаторы жидкого мыла и даже массажёрами ног.

Установка душевой кабины, особенно без предварительного опыта, довольно сложна в тесном помещении. Если у Вас как раз такой случай, лучше собирать модель в просторной комнате. Не пытайтесь собрать кабину полностью в одном месте и перенести в ванную комнату. Можно надорваться и заработать травму из-за большого веса конструкции. Наилучший подход – собрать кабину по частям и постепенно монтировать на месте установки.

Перед стартом работ нужно проверить наличие всех деталей, фурнитуры и крепежа. Не менее маловажна сохранность и герметичность стекол. Если все в порядке, Вы потратите совсем немного времени на установку модели.

Ставим кабину(видео)

Монтаж кабины удобнее всего производить вдвоем. Делать это самому значительно сложнее. Сначала на ножки ставится поддон. Для этого в специальные пазы  по краям вкручиваются длинные шпильки. Затем на поддон устанавливается опорный каркас. Для ножек на каркасе опоры есть специально предназначенные пазы. Для соединений и креплений используются саморезы или гайки. После надежной закрутки гаечных креплений, соединяющих душевой поддон с каркасными опорами, затягиваются болтовые соединения.

Схема крепления пьедесталаСхема крепления пьедестала

Далее ножки выравниваются под уровень пола, чтобы кабина была устойчивой. На следующем этапе устанавливаются кронштейны для монтажа экрана. Стекло рекомендуется закреплять в конце установки. До этого необходимо подключить все коммуникации. После установки сифона приступаем к сборке ограждения душевой кабины.

Поэтапная установка душевой кабины

В некоторые случаях отсутствует маркировка панелей, поэтому верх определяется по множеству отверстий. Обычно в стеклянных панелях есть кромка с пазами. С их помощью панели крепятся к аркам ограждения. Во время монтажа панели просто соединяются друг с другом, а слой бесцветного герметика наносят под стекло. Он также используется на поддоне во время монтажа стеклянного ограждения. Силикон не должен попадать в водоотвод.

Коллаж снимков разных этапов сборки душевой кабиныКоллаж снимков разных этапов сборки душевой кабины

Затем происходит монтаж двери кабинки. Обычно они раздвижные, поэтому сверху и снизу устанавливаются ролики. Во время установки ролики снизу оттягивают, потому что они нажимные. После завершения монтажа нужно отрегулировать верхние ролики. Таким образом достигается максимальное прилегание дверей к каркасу. В конце винты можно прикрыть декоративными заглушками.

Монтируем крышку кабинки. Вначале закрепляется лейка душа, вентилятор, динамики и подсветка. Чтобы компоненты плотно сидели, их уплотняют прозрачным герметиком. После этого прикрепляется душевой шланг, начинается крепление крышки. Наконец, необходимо подосоединить коммуникации и провести финальную регулировку уровня поддона. Работа заканчивается монтированием экрана поддона.

Наслаждаемся душем

Как видите, это довольно трудоёмкий процесс, но если следовать инструкции и нашим советам, даже у самого неопытного человека получится установить закрытую кабинку за 2-3 часа. После высыхания герметика можно спокойно принимать душ. Надеемся, что у Вас всё получится.

Сборка душевой кабины: фото-, видео- инструкции

В целях экономии места в небольших санузлах устанавливают душевые кабины. Есть они разной комплектации, в зависимости от которой называются душевым уголком, кабиной или гидробоксом. Однако все производители грешат одним: негодной инструкцией. В ней прописан перечень деталей и общие указания: поставьте поддон, закрепите стенки… и все остальное в том же духе. Никаких подробностей. Из-за чего сборка душевой кабины превращается в задачу из разряда «сделай сам». Разных моделей много, все их описать невозможно, но общие проблемы и способы их решения опишем и продемонстрируем.

Типы и виды

Содержание статьи

В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.

Прямая душевая кабина

Прямая душевая кабина

Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.

Форма лицевой стенки может быть не только округлой

Форма лицевой стенки может быть не только округлой

Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или  уголок. Его комплектация тоже может быть разной — с поддоном или без.

Разная комплектация

Разная комплектация

Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.

Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.

Как собрать душевую кабину — уголок

Чаще всего покупается именно уголок с поддоном. Без поддона приходится долго водится с полом и сливом. Поставить готовое корыто проще. Потому в первую очередь опишем порядок монтажа такой душевой кабины. Как сделать поддон для душевой кабины из плитки читайте тут.

Сразу скажем, что модели с подоном требуют запаса высоты не менее 15 см: внизу находится сифон и шланги отвода воды. Так что для монтажа кабины 215 см высотой высота потолка должна быть не менее 230 см, и то работать будет сложно. Если потолки у вас низкие, придется ставить кабинку без поддона — только стенки, а слив делать в полу.

Установка поддона

Поддон в современных душевых кабинах сделан из пластика. Он усиливается несколькими слоями стеклоткани, повышающей его прочность, но все равно нормально стать на него без опоры нельзя. В комплекте идет несколько металлических труб квадратного сечения, которые собираются в конструкцию, поддерживающую дно.

Конструкция для поддержки поддона

Конструкция для поддержки поддона

Но далеко не все решаются установить душевую кабинку на несколько железок. Некоторые предпочитают сделать основание из кирпича или деревянного бруса.

Сборка душевой кабины на металлическом каркасе

В некоторых моделях первым делом необходимо прикрепить к поддону декоративный защитный кожух. Его просто вставляют в паз и прикручивают металлическими пластинами. Далее уже продолжается процесс монтажа. Чем плох такой метод? Как при необходимости менять или ремонтировать слив? Кожух не снимешь — он прикреплен изнутри. Единственный способ — самому предварительно сделать дверку, а потом уже модифицированную панель ставить на место.

Порядок сборки поддона душевой кабины такой:

  • Шпильки вкручивают в имеющиеся гнезда. В некоторых конструкциях гнезд меньше, чем опорных лучей. Тогда в комплекте есть короткие шпильки. Они просто вставляются и держатся на болтах, перераспределяя часть нагрузки.
  • На установленные шпильки накручиваются гайки, которые будут стопорить металлический опорный каркас, не давая ему упереться в поддон. Начало сборки поддона душевой кабины

    Начало сборки поддона душевой кабины

  • На шпильки с гайками надевают каркас, в нем для этого насверлены отверстия.
  • На торчащие концы шпилек накручивают еще гайки, только теперь они находятся с другой стороны трубы. С двух сторон есть стопорные гайки

    С двух сторон есть стопорные гайки

  • В поддерживающей конструкции имеются отверстия, в них закручиваем болты, которые идут в комплекте. По идее, они должны попасть в соответствующие отверстия на поддоне. Под этими отверстиями есть усиление, иначе шуруп просто проткнет пластик. Крепим металлический каркас к поддону

    Крепим металлический каркас к поддону

  • Проверив, насколько ровно лежит каркас, и откорректировав при необходимости, подтягиваем все двойные болты на шпильках. Получится довольно жесткая фиксация (раньше все шаталось).
  • Приступаем к сборке ножек.
    • Устанавливаем упоры. Они тоже ставятся на две гайки. Устанавливаем упоры

      Устанавливаем упоры

    • Откорректировав форму лицевой поверхности декоративного кожуха, прикручиваем упоры. Для этого есть винты с шайбами. На шайбы надеваются декоративные накладки. Прикручиваем упоры к кожуху

      Прикручиваем упоры к кожуху

    • Накручиваем ножки. Осталось ножки выровнять. Есть два способа. Если поддон небольшой и неглубокий, проще перевернуть его, поставить на место и контролируя плоскость по уровню выставить подкручивая ножки. Если поддон массивный и глубокий, да еще стоит декоративный кожух, добраться до всех ножек нереально. В этом случае ножки крутите выставляя их на одну высоту. Проверить насколько ровно они выставлены можно при помощи обычного строительного уровня  — укладывая его попарно на разные ножки, или при помощи лазерного построителя плоскостей (как им пользоваться читайте тут). Установка ножек

      Установка ножек

  • Переворачиваете поддон. Если все ножки выставлены ровно и пол ровный, поддон должен стоять ровно и плотно.

Сборка душевой кабины -уголка сделана уже на половину. Осталось собрать дверки.

Сборка поддона на основе из кирпича или пеноблоков

Тут все несравненно проще, хотя во многом зависит от формы поддона. Чаще всего основу складывают из кирпича или пеноблоков.  Удобнее работать с пеноблоками высокой плотности. Они имеют достаточную несущую способность, чтобы выдержать требуемый вес, но при этом легко режутся пилой, им легко придать требуемую форму.

Сначала складывается вся конструкция насухую, без раствора или клея для пеноблоков. Только при этом не забудьте, что раствор/клей приподнимет немного конструкцию. А это — второй плюс пеноблоков: для их монтажа достаточно слоя клея в пару миллиметров, а для кирпича требуется не менее 6-8 мм.

Пример душевого поддона, установленного на кирпичи

Пример душевого поддона, установленного на кирпичи

Примерить предварительно, как станет душевой поддон, можно и на клей или раствор: вдруг где-то недостаточно положили. Для этого раствор выкладывают, более-менее выравнивают кельмой, закрывают пленкой, и уже на пленку ставят поддон. Сняв его вы абсолютно точно увидите, везде ли достаточно клея.

Подложив, если необходимо раствор, ставим поддон на место. Выровнять его дело техники: берем строительный уровень, и ориентируясь на его показания, постукиваем в разных местах. Обратите внимание! Можно установить душевой поддон на пленку, не снимая ее с раствора. В таком варианте возможен демонтаж без разрушения.

Кирпичное основание закрывают пленкой

Кирпичное основание закрывают пленкой

Складывая кирпичное основание, не забудьте, что необходимо место для установки слива, труб от него. Также необходимо предусмотреть возможность замены сифона. Для этого делают с одной из сторон окошко, обеспечивающее доступ к нужным частям. Его потом можно закрыть декоративной дверкой или крышкой.

Перед окончательной установкой поддона подключают слив. Для тех, кто хоть раз ставил раковину или ванну, это — не проблема. Более подробно об этом в следующем видео. Один момент: при установке сифона не забудьте промазать отверстие под слив герметиком. Там, конечно, есть резинка, но с герметиком будет надежнее.

Как сделать поддон для душа из плитки можно прочесть тут и душевую кабину к нему.

Герметизация поддона

После того, как поддон поставлен на место, стык требуется загерметизировать. Используют обычно прозрачный герметик. Только обратите внимание, что акриловые герметики через время желтеют (через пару месяцев), потому лучше поискать силиконовый.

Поддон необхоимо хорошо загерметизировать

Поддон необходимо хорошо герметизировать

Хорошо заполняете все щели и промежутки, можно дважды. Чтобы не работать на глаз, можно приставить поддон, нанести черту маркером, потом отодвинуть и на пару миллиметров ниже отметки нанести одну-две сплошных полосы герметика. Придвинуть поддон на место, хорошо прижать. Заполнить имеющиеся сверху пустоты.

Есть второй способ. Он более эстетичный. Закрыть стык сантехническим уголком. Он сам имеет уплотнительную резинку, но можно его тоже промазать герметиком. Этим уголком можно закрыть небольшую щель, которая образуется, если угол в ванной не ровно 90°.

Организация вентиляции в ванной описана тут.

Установка направляющих для дверей

Далее сборка душевой кабины продолжается монтажом направляющих для дверей. Даже если кабина без боковых панелей, сначала необходимо собрать направляющий каркас для дверок, установить его на поддон, и потом уже размечать места установки крепежа. Собрать каркас — это скрепить вместе боковые стойки и две округлых направляющих. Для придания жесткости конструкции можно установить неподвижные стеклянные боковины.

Почему нельзя сразу крепить стойки для дверей к стене? Потому что стены в ванной редко идеально ровные. Прикрепив так стойки, вы получите перекошенные дверки, которые будут плохо закрываться/открываться. Чтобы понять всю разницу, можно разметить строго вертикально, как положено выставив боковые направляющие вертикально. Потом соберите несущий каркас, поставьте его на место и посмотрите, на имеющиеся отклонения. В 99% они имеются, причем значительные.

Одна из конструкция роликов для душевой кабины

Одна из конструкция роликов для душевой кабины

При сборке каркаса  душевой кабины разночтений быть не может. Есть две дуги, есть две стойки. Совмещаете пазы и отверстия, затягиваете винтами. Потом устанавливаете боковушки из стекла. Они фиксируются скобами-стопорами. После этого не забудьте установить ролики для душевой кабины. Они могут иметь разную конструкцию, но, чаще всего, для их установки требуется снять боковые стопора с направляющих, загнать в профиль с двух сторон по два ролика, поставить стопора на место.

В некоторых моделях приходится не только ролики устанавливать, но и навешивать стекло, иначе не перенесешь. Но работать тогда лучше вдвоем. Одному сложно.

Поставив собранную раму на поддон и проверив, правильно ли она стала, отмечают маркером места установки крепежа. Сняв кабину, сверлят отверстия, устанавливают дюбеля.

Промазывают места примыкания каркаса к стенам герметиком. Нанести полосу надо щедро — лучше потом вытереть излишки. Затем ставят направляющие на место и прикручивают на болты. Оставшиеся щели повторно заполняют герметиком. Монтаж душевого уголка почти закончен: осталось навесить дверки и установить уплотнители.

Установка душевой кабины: навешиваем двери

Сборка душевой кабины: навешиваем двери

Если дверки не были установлены, их навешивают. Начинают сверху. В большинстве моделей в полотне двери есть отверстия: сверху и снизу. Это и есть места крепления роликов. В некоторых душевых кабинах отверстий по два, в некоторых по четыре. Их количество зависит от конструкции роликов.

Берут шуруп, на него надевают пластиковую прокладку (из комплекта). Вставив шуруп в отверстие, надевают вторую прокладку. Далее: внутри ролика есть резьба, в нее и нужно попасть шурупом, потом поддерживая снаружи ролик пальцами, внутри завернуть шуруп. Такой акробатический элемент повторяется со всеми роликами. Только пока все шурупы не установлены, затягивать их не нужно. Только наживить, чтобы дверца держалась и не упала.

После того как дверцы навешены, затягивают все крепления. Остался последний момент: установка уплотнителей на двери. Они просто защелкиваются (надавливаете пальцем) на боковых кромках двух стыкующихся половинок двери. Таким же способом крепятся с другой стороны — на стойки у стен.

Подробности навешивания дверей душевой кабины в одной из моделей смотрите в видео.

Об установке и подключении бойлера можно прочесть тут.

Особенности монтажа душевой кабины-гидробокса

В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.

Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме. Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги).

Соединение форсунок душевой кабины с тыльной стороны

Соединение форсунок душевой кабины с тыльной стороны

Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.

После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.

На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.

Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.

Как собрать душевую кабину, надеемся, понятно. Моделей и модификаций очень много, но основные проблемные узлы попытались описать. Если что-то упустили, пишите в комментариях, — статью дополним))
