Есть ли разница как подключать автомат снизу или сверху

Подключение автомата. Сверху? Снизу? Из покон веков принято подсоединять сверху.

1. Основная причина — когда вследствие КЗ автомат разлетится в щепки, под напряжением останутся только верхние губки (неподвижные контакты), а весь остальной механизм остаётся обесточенным. Речь идёт о «советских» АВ, например АП50, АЕ20 и т. п.

Такая же ситуация с рубильниками (например, РБ) — там такое подключение задано конструкцией, а устанавливать вверх ногами его нельзя.

2. Дополнительная причина — т. н. унификация, т. е. порядок в щитках. Любой электрик, залазя в щит, «по умолчанию» предполагает наличие фазы сверху АВ.

Конструкция модульных АВ — хрен разберёшься, где там подвижный контакт, а где неподвижный. Поэтому пункт 1 отпадает, остаётся лишь вопрос «эстетики». И как правильно выше сказали, производители допускают любой вариант подключения АВ.

Ясное дело, что при токе КЗ автомат отключится независимо от стороны подключения.

PS: никто не задумывался, почему в схемах изображают АВ именно так? (неподвижный контакт на стороне источника тока).

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании. Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием. В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

• Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
• Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
• Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
• Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

• Тип корпусной части. Она может быть модульной, литой или открытой.
• Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

• Возможность размыкания электроцепи на расстоянии.
• Присутствие сигнальных контактных групп.
• Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

В бытовых условиях чаще всего применяются модульные автоматические выключатели, маленькие и легкие. Название «модульные» они получили благодаря своей стандартной ширине, которая составляет 1 модуль (1,75 см).

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

• Дифференциальные.
• Автоматические.
• УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

• Корпус.
• Система управления.
• Верхние и нижние клеммы.
• Устройство коммутации.
• Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Такой выключатель оборудован индикатором положения, который позволяет легко узнать, включен автомат (красная лампочка) или выключен (зеленая).

Наглядно принцип работы автоматических выключателей на видео:

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

• Номинальная величина тока (в Амперах).
• Рабочее напряжение электросети (в Вольтах).
• Максимальный ток короткого замыкания.
• Предельная коммутационная способность.
• Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

При выборе чаще всего руководствуются такими основными показателями, как ток отключения при КЗ, а также ток перегрузки.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

• Монтажный нож.
• Отвертки (крестовая и шлицевая).
• Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Двухфазное и трехфазное подключение более сложное, и желательно, чтобы оно выполнялось специалистом.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

• Фазный кабель – белый или коричневый.
• Нулевой провод – черный, синий или голубой.
• Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

• Попадание изоляционного слоя под контактный зажим.
• Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

В принципе, это не является ошибкой, но все же в этом случае лучше использовать специальную шину, нарезанную по нужному размеру – так называемую гребенку. С ее помощью провода подключаются к пакетникам в нужной последовательности.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Заключение

В этой статье мы разобрались с вопросом, как правильно подключить защитные автоматы в электрическом щите, а также рассмотрели разновидности этих устройств и особенности их работы. Воспользовавшись изложенной информацией, вы сможете самостоятельно произвести установку пакетника и подключение его к домашней сети. Естественно, при этой процедуре нужно строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.

Автоматический выключатель подключение снизу или сверху

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте « Электрик в доме ». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

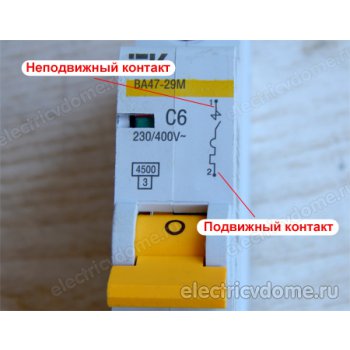

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения . Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Я очень люблю расключать питание на автоматических выключателях снизу. На это есть ряд причин.

а) мне удобно
б) удобно закидывать на автомат сверху отходящие линии
в) экономия проводов в ущерб стоимости шин
г) меркантильный интерес
. ну и прочее.

И каждый раз слышу одно и тоже

— мы так 30 лет делаем, а почему не знаем
— вот сверху и табу
— про какие-то подвижные части . хотя в инструкциях написано черным по белому по фигу с какой стороны питание

Хотя я видел у педантных немцев расключение питания снизу, и тоже так делаю))). ¶

не вопрос
ПУЭ 7 3.1.6
Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

У большинства автоматических выключателей и узо, известных мне на сегодняшний день, расположение не подвижного контакта сверху. ¶

Хороший ответ . убил двух зайцев сразу (конкретный пункт в пуэ и про подвижные части).

Чуточку подкорректирую картинку насчет подвижных /не подвижных контактов. ¶

Не на всех АВ так можно. На автоматах советской промышленности например (КЭАЗ и Контактор до сих пор такие делают) на некоторых строго определено подводить сверху, на некоторых подводить можно снизу, но при этом динамическая стойкость к токам КЗ раза в 1,5 — 2 падает.
Так что вот откуда этот миф))), а на современных аппаратах вообще без разницы вроде, хотя думаю при таких вариантах расключения лучше все таки смотреть инструкцию.

P.S. С аккаунта супруги пишу))) ¶

давай-те чуть-чуть сузим круг

моя тема касается ТОЛЬКО АВ

1) модульного исполнения на дин-рейку
2) от 1 до 63 Ампер включительно
3) любого производителя ¶

Ну в таком «узком кругу» конечно без вариантов.

Я же просто написал предположение откуда миф пошел))) ¶

вниз головой тоже можно
также можно набросать миллион причин подводить питание сверху.
1.у нас даже схемы электрические рисуют сверху-вниз и слева -направо. и у фрицев также
2.те же шкафы распределения питания(возьмем на пост. ток): ввод сверху и пошло вниз деление на секции, отходящие присоединения. т.к. кабели заходят с кабельного полуэтажа снизу(редко сверху с полок).
3. у меня дома тоже приход-уход сверху(питание и отходящие), но ничто мне не помешало завести питание сверху на АВ))
и т.д.

30 лет делаем и не знаем: знаем. традиционно так сложилось, что при отключении автомата снизу не должно быть напряжения. можно спокойно работать. лень искать,но ПУЭ это еще не все нормативные документы, граждане электрики. это только общая часть

мне вот больше другая вещь «понравилась»: на одном военном объекте попались АВ отечественного производства, у которых блок-контакты состояния работают крест-накрест(Х). такое вижу в первый раз, даже на заводе люди накололись, кто собирал ячейки
да и сами АВ — ГО..О редкостное, работают через раз и не в своем номинале. теперь в каждом селе делают ¶

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

• У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
• Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
• Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
• Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
• Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Как правильно подключить автоматический выключатель — инструкция |

Сделав расчет автоматического выключателя и выбрав подходящую защиту, необходимо правильно ее подключить. На первый взгляд, в этом нет никаких сложностей. Процедура достаточно простая: зачищаем кабель, вставляем в клеммы и затягиваем винты. Но, как показывает практика, многие неопытные пользователи делают при этом ряд серьезных ошибок.

И так, давайте разберем основные моменты правильного подключения автоматического выключателя в распределительный щит и рассмотрим наиболее распространенные ошибки.

Как правильно подключать фазу — сверху или снизу?

Каждый АВ оборудован подвижным и неподвижным контактами. На многих тематических форумах часто возникают споры, на который из них нужно подключать питание? Если обратиться к 7-му изданию Правил устройства электроустановок (ПУЭ), то согласно пункту 3.1.6 фаза должна подключаться к неподвижному контакту. Но, из любого правила бывают исключения. И так, давайте разберем, где установлен неподвижный контакт в однополюсных выключателях.

Невооруженным взглядом видно, что в автомате ВА47-29 производства IEK верхний зажим является неподвижным. Индикаторы на корпусе это подтверждают.

Такие обозначения используются и у других производителей, например, в Schneider Electric неподвижные контакты установлены сверху, а подвижные — снизу.

В УЗО и автоматах немецкого бренда Hager также есть обозначения неподвижного контакта, установленного вверху.



Существует ли разница ввода — подключать автомат сверху или снизу?

При перегрузке или коротком замыкании нагревается проводник и плавится изоляция. Внутри корпуса находятся тепловой и электромагнитный механизмы расцепления, которые срабатывают при сверхвысоких токах. Исходя из принципа срабатывания, нет разницы, через какой из контактов будет проходить электричество.

Некоторые известные производители (ABB, Hager) допускают подключение силового кабеля к нижней клемме. Специально для этого корпус оборудуется зажимами под гребенчатые шины.

В обозреваемых выше моделях неподвижное соединение находится сверху (как и в старых образцах советского производства). Но, как определить его местонахождение в китайских моделях без обозначений на корпусе?!

Согласно правилам ПУЭ, коммутация питающего провода сверху является требованием эстетики и порядка. Аналогичным образом, сверху подключаются и промышленные рубильники РБ — при отключении электрик точно будет знать, что нижнее соединение обесточено.

Но, как показывает практика, фаза может быть подведена и снизу и даже с боку, в зависимости от планирования проводки. Как правило, чем более качественно произведен монтаж модульного оборудования в электрощитке, тем быстрее и проще определить направление движения тока, независимо от места входа фазы.

Неправильное подключение одножильного кабеля к автомату

Давайте разберем наиболее распространенные ошибки, допускаемые при подключении.

Первая ошибка — зажим изоляции в соединении

Довольно часто неопытные пользователи зажимают в клемме вместе с проводником край изоляции, которая может оплавиться.

В лучшем случае, эта ошибка проявится выгоранием автомата и обесточиванием помещения, в худшем — может спровоцировать пожар.

Исходя из такой опасности, рекомендуется перед подключением всегда проверять затяжку проводниковой жилы в контактном соединении.

Вторая ошибка — коммутация жил с разным сечением в одной клемме

Для подключения нескольких автоматов к силовой линии лучше купить гребенчатую шину. Если ее нет под рукой, можно самому сделать перемычку из проводниковой жилы.



Делается перемычка довольно просто: берем цельный кусок провода и, не снимая изоляции, формируем перемычку подходящего размера.

Далее, просто зачищаем изоляцию на изгибе с одной стороны.

Электрики не рекомендуют объединять автоматы перемычками из кабеля разного сечения, так как при зажиме хорошо стягивается только жила с большим сечением, меньший проводник с плохим контактом может оплавить корпус и привести к пожару.

Пример: к первому выключателю была подключена жила сечением 4 мм², к остальным — 2,5 мм². На фотографии хорошо видно, как из-за плохого соединения увеличилась температура меньшего проводника, который оплавил изоляцию и корпус.

Для наглядности давайте попробуем подключить два провода диаметром 2,5 мм² и 1.5 мм². Каким бы сильным не был зажим, жила с меньшим сечением свободно прокручивается в клемме.

На фото провода с разным сечением в дифавтомате — меньший искрит и оплавляет изоляцию.

В дорогих сериях крупных производителей, таких как Legrand например проблема подключения проводов с разным сечением была решена при помощи специальных зажимов, которые их спрессовывают и прочно удерживают в соединении с контактом. Или Hager, которые используют технологию Bi-Connect.

Для большей прочности соединения на стенках зажимов делаются насечки, которые иногда можно встретить даже в дешевых аналогах. Подключение многожильного кабеля без наконечника тоже допускается, только через определенное время нужно подкручивать зажимные винты.

Третья ошибка — оконцевание жил кабелей

С конца провода снимается изоляция на 10 мм, вставляется оголенной частью в контакт и затягивается винтом — именно так чаще всего электрики выполняют подключение.
Как результат, контакт неплохо держится, но его прочность можно улучшить, просто сделав U-образный изгиб на концовке.

Таким образом увеличивается площадь соприкосновения проводника с зажимом, что увеличивает надежность подключения.

Присоединение многожильных кабелей к АВ

При монтаже чаще всего используется мягкий многожильный кабель — он проще монтируется, чем одножильный, но при его подключении тоже есть некоторые особенности.

Одна из наиболее распространенных ошибок — обжим провода без оконцевания, при котором тонкие жилки из-за передавливания обламываются и отпадают. Кабель начинает терять площадь сечения, из-за чего ухудшается прочность контакта, что может привести к уже известным последствиям.



Перед подключением в соединение, многожильный провод нужно оконцевать с помощью вот таких наконечников.

Для крепления двух проводов в одном зажиме применяется специальный наконечник НГИ-2, позволяющий также формировать перемычки для группового подключения нескольких АВ.

Можно ли паять провод под зажим?

Некоторые пользователи с целью экономии и из-за нежелания тратиться на наконечники и другие «монтажные мелочи» делают оконцевание проводников с помощью пайки.

Какую опасность может нести такое подключение?

Со временем под воздействием температуры от проходящего тока припой начинает плавиться. Возникает необходимость регулярно проверять прочность соединения, и подкручивать зажим. На практике, никто не уделяет этому внимание. Проводник все больше греется, а соединение ослабевает, как результат — контакт выгорает, что может спровоцировать пожар.

Использование гребенчатой шины или зачем «придумывать велосипед»?

К счастью, есть отличный аналог, заменяющий перемычки — гребенка. Ее применение имеет ряд преимуществ:

• Простой монтаж;
• Более надежные соединения контактов;
• Безопасность в эксплуатации, так как токопроводящие части полностью заизолированы;
• Универсальность, ведь Вы всегда можете обрезать шину под нужную длину;
• Удобство распределения модульных устройств на группы;

При монтаже распределительного щита это не только отличное практическое решение, но и эстетический фактор. В случае расширения сети и установки других устройств, демонтаж перемычек вызовет массу трудностей, но не гребенки, которые можно быстро и безопасно извлечь, а затем установить заново. Для надежной и прочной фиксации используются гребенки двух типов:

Штыревая более удобная при монтаже чем U-образная, но ее соединение менее прочное. Вторая обладает большей площадью соединения, которая размещена вокруг стягивающего винта, из-за чего контакт практически невозможно выдернуть, даже применив силу.

Из-за того, что некоторые корпуса обеспечены зажимами под определенный тип шины, практически, у каждого электрика при себе всегда есть и те и другие.

Как правило, в премиум сериях есть одновременно зажимы под оба вида шин.

Разделение автоматов на группы

Модульные устройства в шкафчике принято разделять на несколько групп по селективности электроснабжения. Самый простой пример — разделить розеточную линию и освещение. К тому же розеточных линий может быть несколько — для комнат, кухни, ванной и т.д. Как правило, отдельная группа выделяется гребенкой, где к одному из устройств подводится фаза.

С точки зрения безопасности и эстетики по бокам шины ставятся заглушки, закрывающие контакты изоляцией, что удобно, если две группы находятся очень близко. Правилом хорошего тона считается использование в щитках ограничителей на DIN-рейку. Они выполняют три важные функции:

• Разделение на группы для удобства работы;
• Обеспечение теплоотвода;
• Прочная фиксация корпусов.

При плотном размещении большого количества автоматов с подведенным током происходит их нагревание. А так как пространство между ними минимальное, воздух не циркулирует и температура поднимается, из-за чего меняются характеристики тепловых расцепителей.

Подвижные защелки — для удобства монтажа

В зависимости от перспектив расширения сети, которое повлечет за собой увеличение количества автоматов, стоит обратить внимание на их крепления, которые могут фиксироваться на DIN-рейке с помощью одной или двух подвижных защелок.

Почему две защелки — лучше? Многим неопытным пользователям может показаться, что нет разницы в способе крепления модуля, но при первой же замене автомата все станет ясно — для извлечения устройства с одной подвижной защелкой потребуется полная разборка всего щита. Этой проблемы можно избежать, если приобрести АВ с двумя подвижными защелками.

Например, они есть в Hager в серии N, извлечение которых происходит за пару минут с помощью отвертки, в отличие от других типов крепления, на демонтаж которых уйдет много времени и нервов.

Если вы только стоите перед выбором, наши квалифицированные менеджеры всегда готовы прийти на помощь.

Автор: Владислав C.

Как правильно подключить автомат: сверху или снизу?

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Устройство автоматического выключателя

Конструктивно автомат состоит из электромагнитного и теплового расцепителей, объединенных в одном корпусе. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания. При срабатывании, расцепитель приводит в действие подвижный контакт, и размыкает цепь. Искрогасительная камера, внутри которой находятся контакты, препятствует образованию дуги.

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные – фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение – установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата. Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

Сечение медного провода, мм2	Номинал автоматического выключателя	Допустимая подключаемая мощность
1.5	16 А	3.5 кВт
2.5	25 А	5.5 кВт
4.0	32 А	7.0 кВт
6.0	40 А	8.8 кВт

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Подключение автоматических выключателей

Согласно требованиям ПУЭ, напряжение подается на неподвижный контакт прибора защиты. Неподвижный контакт автомата, как правило, находится сверху. На модульных, кроме того, изображена электрическая схема защитного устройства. По ней также можно определить, с какой стороны находится неподвижный контакт.

Хотя в сети переменного тока, сторона ввода (сверху или снизу) не влияет на работу автомата, такой способ подключения ведет к однообразию схематических решений распределительных щитов, что, как и любая унификация, упрощает работу электрика, сводит к минимуму вероятность ошибки.

Как правильно подключить автомат в щитке смотрите картинку 1 или 2

По правилам вход должен быть сверху. Иначе не знающий и без пробника, обязательно залезет под напряжение при ремонте. Особенно если провода не видны откуда идут. По молодости чуть не попал так. Какой-то идиот подвёл подходящий кабель снизу рубильника, а выход сверху. Вероятно был короткий. Ещё один момент: под током должны быть неподвижные части любого выключателя, автомата или рубильника. А подвижные для съёма электричества. Почему? Если образуется дуга у подвижной части, последствия непредсказуемы. У неподвижной на порядок меньше. Неподвижные всегда сверху.

без разницы. . диодов в нём нет

все равно)) ) ну как выключатель света….

И в чем разница? В обоих случаях цепь размыкается. Ставить надо чтобы в замкнутом состоянии переключатель был вверху, выключается всегда вниз.

Никакой разницы.

Обязательно ли подключать провод к автоматическому выключателю сверху? | ЭлектроАС

Дата: 9 февраля, 2017 | Рубрика: Вопросы и Ответы
Метки: Автоматический выключатель, подключение автоматического выключателя

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Дмитрий
Добрый день! Прошу объяснить, есть ли какой либо правоустанавливающий документ или положение, которое регламентирует расположение подходящего (питающего) и отходящего (на потребитель) кабеля на автоматических выключателях (автоматах защиты)? Обязательно ли питающий должен располагаться сверху? Спасибо.

Ответ:
В соответствии с ПУЭ, п. 3.1.6, подключение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам. Неподвижные контакты у автоматических выключателей, в подавляющем большинстве, располагаются на верхних контактных зажимах. Необходимо отметить, что в соответствии с пунктом 1.1.17 ПУЭ, словосочетание «как правило» означает, что данное требование является преобладающим, а отступление от него должно быть обосновано. Обоснованием отступления от требований могут быть указания и рекомендации предприятия-изготовителя.

На основании пункта 1.1.28 ПУЭ, в электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка). Отсутствие в пункте 3.1.6 ПУЭ жесткого требования подключения питающего проводника (кабеля или провода) к верхнему неподвижному контакту автоматического выключателя не является руководством к действию.

В соответствии с ГОСТ Р 51321.1-2007, п. 7.6.5.3, направление действий и обозначение положений переключения должны быть четко различимы. На основании ГОСТ 21991-89, в исключительно обоснованных случаях, когда правила настоящего стандарта не могут быть применены (широко распространенная практика или по причине безопасности), направление результирующего действия, соответствующего воздействию, должно быть четко обозначено на органе управления или около него.

ПУЭ-6
3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

ПУЭ-7
1.1.17. Для обозначения обязательности выполнения требований ПУЭ применяются слова «должен», «следует», «необходимо» и производные от них. Слова «как правило» означают, что данное требование является преобладающим, а отступление от него должно быть обосновано. Слово «допускается» означает, что данное решение применяется в виде исключения как вынужденное (вследствие стесненных условий, ограниченных ресурсов необходимого оборудования, материалов и т.п.). Слово «рекомендуется» означает, что данное решение является одним из лучших, но не обязательным. Слово «может» означает, что данное решение является правомерным.

1.1.28. В электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка).

ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний
7.6.2. Установка коммутационных аппаратов и комплектующих элементов
Коммутационные аппараты и комплектующие элементы должны устанавливаться в соответствии с инструкциями изготовителей (рабочее положение, расстояние от аппаратов до заземленных металлических частей, необходимые монтажные расстояния для снятия и установки частей аппаратов для их обслуживания и т.д.).

7.6.5.3. Направление действий и обозначение положений переключения
Оперативные положения комплектующих элементов и устройств должны быть четко различимы. Если направления движения органов управления аппаратов не соответствуют требованиям ГОСТ Р МЭК 60447, то они должны быть четко обозначены.

ГОСТ 21991-89 (МЭК 447-74, СТ СЭВ 6464-88) Оборудование электротехническое. Аппараты электрические. Направление движения органов управления
7. Исключения
В обоснованных случаях, когда правила настоящего стандарта не могут быть применены (широко распространенная практика или по причине безопасности), направление результирующего действия, соответствующего воздействию, должно быть четко обозначено на органе управления или около него.
