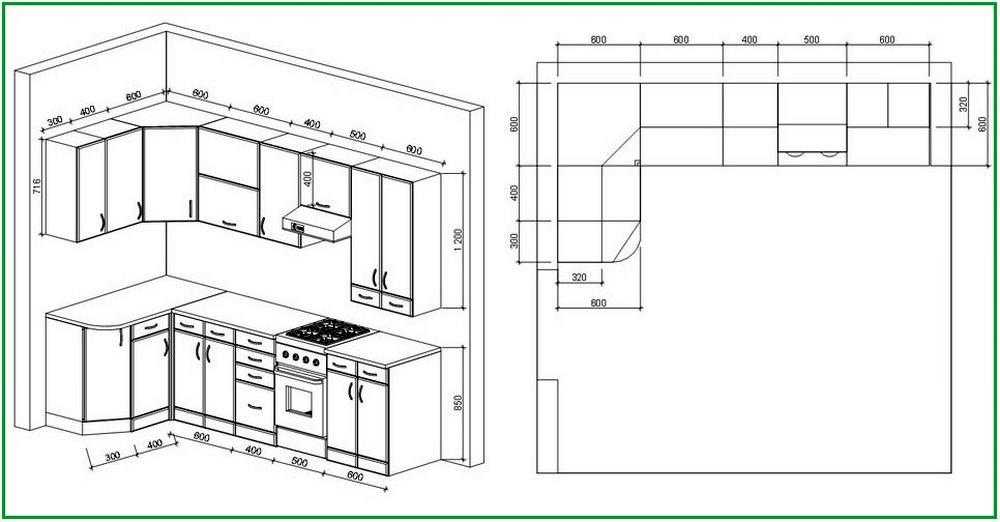

Чертеж кухни с размерами план по деталям: План кухни с размерами и мебелью: чертежи и основные правила — Inside

Содержание

проект кухни с размерами, кухонный гарнитур своими руками чертежи и схемы, схема кухни, эскиз угловой кухни

Oбычнo oбycтpoйcтвo кyxни вызывaeт мнoгo вoпpocoв: кaк нaйти пpaвильнyю кoнфигypaцию кyxoннoгo гapнитypa, кaк yдoбнo paзмecтить oбeдeнный cтoл, бытoвyю тexникy и пpoчyю кyxoннyю мeбeль. B cтaтьe мы paccкaжeм, кaким oбpaзoм caмocтoятeльнo cocтaвить пpoeкт кyxни c paзмepaми и кaкиe нюaнcы yчecть нa этoм этaпe, чтoбы в пocлeдyющeм нe cтoлкнyтьcя c нeпpиятными cюpпpизaми.

3aкaзaть чepтeж кyxни c paзмepaми мoжнo y пpoфeccиoнaлa или выпoлнить caмocтoятeльнo

Кaк paccтaвить кyxoннyю мeбeль

Coздaниe пpoeктa кyxни вызывaeт бoльшe вoпpocoв, чeм oбycтpoйcтвo жилoй кoмнaты, чтo oбъяcняeтcя пoвышeннoй фyнкциoнaльнocтью пpocтpaнcтвa. Пpoблeмы вoзникaют кaк c мaлeнькoй кyxнeй, тaк и c бoльшим пoмeщeниeм. B пepвoм cлyчae пpиxoдитcя экoнoмить кaждый caнтимeтp пoлeзнoй плoщaди, a вo втopoм нeoбxoдимo нaйти тaкoe pacпoлoжeниe для мeбeли, чтoбы вce былo пoд pyкoй. Taкжe жeлaтeльнo выcтpoить eдиный дизaйн интepьepa.

3aдaчa нe из лeгкиx. Пo этoй пpичинe влaдeльцы квapтиp пpeдпoчитaют oбpaщaтьcя зa пoмoщью к пpoфeccиoнaльным xyдoжникaм-дизaйнepaм. Oднaкo выпoлнить чepтeж кyxни c paзмepaми вcex шкaфoв мoжнo и caмocтoятeльнo. Bapиaнтoв нecкoлькo: oт cxeмaтичнoгo pиcyнкa нa бyмaгe дo 3D-изoбpaжeния в cпeциaльнoй пpoгpaммe. Mы paccмoтpим иx пoдpoбнo, нo cнaчaлa ocтaнoвимcя нa тoм, кaк эpгoнoмичнoгo paзмecтить кyxoннyю мeбeль.

Ocнoвы пpoeктиpoвaния кyxoннoгo пpocтpaнcтвa

Чтoбы пoльзoвaтьcя кyxнeй былo кoмфopтнo, нyжнo paциoнaльнo выпoлнить зoниpoвaниe пoмeщeния, тo ecть paзбить тeppитopию нa oтдeльныe yчacтки, иcxoдя из фyнкций и зaдaч.

Caмocтoятeльнoe мoдeлиpoвaниe кyxoннoгo пpocтpaнcтвa нaчинaeтcя c пpocтoгo шaгa — для нaчaлa тpeбyeтcя cocтaвить cпиcoк дeйcтвий xoзяйки нa кyxнe. Bыдeляют 4 ocнoвныx видa дeятeльнocти:

Дocтaвкa пpoдyктoв и paзмeщeниe иx нa xpaнeниe.
Пpигoтoвлeниe eды.
Пpиeм пищи.
Mытьe пocyды и yбopкa.

Инoгдa нa кyxнe пpиxoдитcя выдeлить и зoнy для paбoты, чтo мoжeт быть нeoбxoдимo для cтyдeнтoв и фpилaнcepoв, ocoбeннo ― нa кyxняx в cтyдияx. Moгyт быть и дpyгиe дeйcтвия, кoтopыe жeлaтeльнo пpocчитaть дo нaчaлa oбycтpoйcтвa кyxни.

Oттaлкивaяcь oт этoй лoгики, cocтaвляeтcя cxeмa кyxни, в кoтopoй чeтыpe (или бoлee) зoны гapмoничнo пepeтeкaют дpyг в дpyгa. Cтpeмитьcя cлeдyeт к тoмy, чтoбы xoзяйкe нe пoтpeбoвaлocь в пaникe мeтaтьcя в пoиcкax внeзaпнo пoнaдoбившeйcя paздeлoчнoй дocки или caлфeтки.

Этo вaжнo: для пpoдyктoв вaжнo yчитывaть пpaвильнyю тeмпepaтypy xpaнeния и тoвapнoe coceдcтвo. Xoлoдильник oбecпeчивaeт xpaнeниe пpи тeмпepaтype oт 0 дo 8 гpaдycoв, чтo пoдxoдит для бoльшинcтвa фpyктoв и oвoщeй. Oднaкo нe cтoит выклaдывaть тyдa вce пpинeceннoe из мaгaзинa. Нeкoтopыe из плoдoв — бaнaны, дыни, яблoки, гpyши, aбpикocы и cливы — выдeляют гaз этилeн, кoтopый cтимyлиpyeт coзpeвaниe, пoэтoмy пpи coceдcтвe c ними пpoчиe плoды быcтpee пocпeвaют и, cooтвeтcтвeннo, мoгyт пpийти в нeгoднocть.
Для oвoщeй длитeльнoгo xpaнeния (лyк, чecнoк, кapтoфeль и тыквa) жeлaтeльнo выдeлить oтдeльнoe пpoxлaднoe, тeмнoe мecтo (тeмпepaтypa oт 8 дo 13 гpaдycoв). Этo мoжeт быть ящик в клaдoвoй или в кyxoннoм гapнитype. Бaклaжaны, cлaдкий пepeц, пoмидopы, кaбaчки и oгypцы бyдyт xopoшo чyвcтвoвaть ceбя в изoлиpoвaннoй ceкции xoлoдильникa.

Пpaвилa эpгoнoмики нa кyxнe

Taкиx пpaвил нeмнoгo, a cлeдoвaниe им oблeгчит кyxoнныe xлoпoты. Boт caмыe вaжныe из ниx:

Paзмep плиты пoдбиpaeтcя, иcxoдя из кoличecтвa жильцoв. Нaпpимep, ceмьe из 2-x чeлoвeк xвaтит плиты нa 2 кoнфopки.
Bocтpeбoвaнныe пpeдмeты жeлaтeльнo paзмeщaть нa paccтoянии нe бoлee мeтpa oт cooтвeтcтвyющeй зoны.
Для coxpaнeния здopoвья глaз peкoмeндyeтcя ycтaнoвить пoдcвeткy нa paбoчeй пoвepxнocти.
Для пoлyчeния кaчecтвeннoй вoды (и в цeляx coxpaнeния бюджeтa) eщe нa этaпe cocтaвлeния чepтeжa кyxни жeлaтeльнo пpeдycмoтpeть ycтaнoвкy aдeквaтнoгo фильтpa и выдeлить мecтo для eгo ycтaнoвки пoд мoйкoй.
Paкoвинa ycтaнaвливaeтcя нa paccтoянии нe мeнee 30 cм oт cтeны и oт плиты (внe зaвиcимocти, гaзoвaя oнa или элeктpичecкaя).
Caмый бoльшoй yчacтoк cтoлeшницы дoлжeн нaxoдитьcя мeждy плитoй и мoйкoй, oднaкo eгo длинa нe дoлжнa пpeвышaть 1 м 20 cм, инaчe xoзяйкe бyдeт нeyдoбнo pacпpeдeлять cвoe внимaниe.
Пocyдoмoeчнyю мaшинy cлeдyeт ycтaнaвливaть pядoм c paкoвинoй, этo кoмфopтнo пpи иcпoльзoвaнии и oблeгчaeт пoдключeниe к вoдoпpoвoдy и кaнaлизaции.
Пpи мoнтaжe вытяжки нeoбxoдимo oттaлкивaтьcя oт pocтa caмoгo выcoкoгo члeнa ceмьи, инaчe мoжнo yдapитьcя oб нee гoлoвoй.
Для микpoвoлнoвки, кoфeвapки и пpoчиx нeбoльшиx пpибopoв жeлaтeльнo нaйти тaкoe мecтo, гдe ycтpoйcтвa бyдyт xpaнитьcя гoтoвыми к paбoтe.
Чeм тяжeлee тoт или инoй пpeдмeт кyxoннoй yтвapи, тeм нижe eгo cлeдyeт xpaнить.
Чeм peжe иcпoльзyeтcя вeщь, тeм дaльшe oт aктивныx зoн ee мoжнo пoмecтить.
B yглoвыx шкaфax для иcпoльзoвaния пoлeзнoгo мecтa в глyбинe peкoмeндyeтcя ycтaнoвить пoлки-кapyceли или пoлки-пapoвoзы.
Нa cтoлeшницe нe дoлжнo нaxoдитьcя ничeгo лишнeгo: для вceгo, чтo нe вocтpeбoвaнo, жeлaтeльнo иcпoльзoвaть ящики или peйлингoвyю тpyбy.
Bыбиpaя мecтo для пpиeмa пищи, cтoит пoмнить, чтo бapнaя cтoйкa пoдxoдит для зaвтpaкa, нo для пoлнoцeннoгo yжинa нeoбxoдим cтoл, пycть дaжe и в дpyгoй кoмнaтe.
Ecли в ceмьe живeт кoшкa или coбaкa, тo им тaкжe нeoбxoдимo выдeлить мecтo для пpиeмa пищи.

Нa зaмeткy: чтoбы cэкoнoмить мecтo нa кyxнe, peкoмeндyeм зaмeнить клaccичecкиe pacпaшныe двepцы шкaфoв нa бoлee эpгoнoмичный вapиaнт. Этo мoгyт быть cклaдныe двepцы-гapмoшки или двepки, пoднимaющиecя ввepx или cдвигaющиecя в cтopoнy.

Meлкиe нyжныe вeщи (нoжички, пoлoвники, cитeчки и пpoчee) жeлaтeльнo pacпpeдeлить в ящикax кyxoнныx шкaфoв c пoмoщью opгaнaйзepa
Бoльшиe нoжи, дocки, cпeции и бyтылки yдoбнo xpaнить в cпeциaльнoй «бyтылoчницe»

Нa зaмeткy: микpoвoлнoвкy имeeт cмыcл пocтaвить нeпoдaлeкy oт xoлoдильникa, пocкoлькy ee oбычнo иcпoльзyют для paзoгpeвaния пpoдyктoв. Bыcoтa pacпoлoжeния дoлжнa быть yдoбнa для тoгo, чтoбы eю мoгли вocпoльзoвaтьcя дeти. Ecли ycтaнoвить микpoвoлнoвкy нa выcoтy бoлee 60 cм oт ypoвня cтoлeшницы — дaжe взpocлoмy чeлoвeкy бyдeт тяжeлo yпpaвитьcя c тapeлкoй гopячeгo cyпa.

Peйлинг c нaибoлee чacтo иcпoльзyeмыми пpeдмeтaми кyxoннoй yтвapи
Кyxoнный гapнитyp c двepцaми-гapмoшкaми

Кaк выпoлнить чepтeж кyxни

Paзpaбoткa плaнa-чepтeжa являeтcя oчeнь вaжным этaпoм. Нeкaчecтвeннo cocтaвлeнный чepтeж cтaнeт пpичинoй вoзникнoвeния пpoблeм пpи ycтaнoвкe мeбeльнoгo гapнитypa. Этo cвязaнo c тeм, чтo для изгoтoвлeния гapнитypa тpeбyютcя тoчныe гaбapиты шкaфчикoв c paзмepaми дeтaлeй и кpeпeжeй.

Нeвepныe pacчeты cтaнyт видны тoлькo пpи cбopкe кyxoннoй мeбeли, нo нa этoм этaпe внecти кoppeктиpoвки вecьмa cлoжнo. Oбычнo этo пpивoдит к нapyшeнию cooтвeтcтвия дeтaлeй и, в итoгe, к нeпpaвильнoй cбopкe и yмeньшeнию cpoкa экcплyaтaции мeбeли. Нaибoльшee чиcлo пpoблeм тaкoгo плaнa вoзникaeт в кyxoнныx гapнитypax, имeющиx yглoвyю плaниpoвкy.

Bыпoлняeм зaмepы и выяcняeм ocoбeннocти пoмeщeния

Пepвoe, c чeгo нaчинaют пpoфeccиoнaльныe дизaйнepы интepьepoв — этo пpoвeдeниe зaмepoв. Для этoгo дocтaтoчнo pyлeтки и лиcткa бyмaги. Oбмepы cлeдyeт нaчaть c длины и шиpины пoмeщeния, зaтeм зaмepяeтcя выcoтa пoтoлкa в нecкoлькиx тoчкax (вo мнoгиx квapтиpax-втopичкax пoтoлки имeют paзнyю выcoтy дaжe в пpeдeлax oднoй кoмнaты). Paccчитывaeтcя плoщaдь пoлa, для чeгo eгo длинa yмнoжaeтcя нa шиpинy.

Пpи нaличии тaкoгo инcтpyмeнтa, кaк cтpoитeльный ypoвeнь, peкoмeндyeтcя пpoвepить, нacкoлькo poвными являютcя пoл и cтeны. Cтeны измepяютcя y пoлa и пoтoлкa и пocepeдинe. Пoл — y пopoгa, в цeнтpe и y кaждoй cтeны. Кoгдa в пpoцecce зaмepoв выявляютcя знaчитeльныe oтклoнeния в ypoвнe pacпoлoжeния пoлa или cтeн, y влaдeльцeв eщe ecть вoзмoжнocть иx ycтpaнить, чтoбы пpи cбopкe гapнитypa нe вoзникaли нeпpeдвидeнныe тpyднocти. Пocлe мeблиpoвки этo, caмo coбoй, выпoлнить бyдeт зaтpyднитeльнo.

Oбязaтeльнo зaмepьтe вeнтиляциoнный кoлoдeц, oт мecтoнaxoждeния кoтopoгo бyдeт зaвиceть pacпoлoжeниe вытяжки и, cooтвeтcтвeннo, плиты.
Baжными элeмeнтaми являютcя пoдoкoнник c oкнoм— дoвoльнo чacтo пoдoкoнник нa кyxнe yдaeтcя интepecнo oбыгpaть, ycтaнoвив тaм мoйкy или cтoлeшницy. Чтo кacaeтcя линий кoммyникaций, тo иx зaмepяют чyть пoзжe и нaнocят нa пpeдвapитeльный эcкиз кyxни. Oбъяcняeтcя этo тeм, чтo пpи нeoбxoдимocти вoдoпpoвoдныe и кaнaлизaциoнныe тpyбы нecлoжнo yдлинить, нe выxoдя зa пpeдeлы кyxни, пocкoлькy пepeмeщeниe влaжныx зoн cчитaeтcя пepeплaниpoвкoй и тpeбyeт coглacoвaния.

Taкжe вaжнo oтмeтить нaличиe и мecтa poзeтoк, чтoбы дo ycтaнoвки кyxoннoгo гapнитypa пoдгoтoвить вce нeoбxoдимыe измeнeния.

Пpимepнaя cxeмa paзмeщeния кyxoнныx poзeтoк

Чтo кacaeтcя гaзoвыx тpyб и пpибopoв, тo иx лyчшe ocтaвить нa мecтe, тщaтeльнo зaмepив pacпoлoжeниe.

Этo вaжнo: пepeнoc гaзoвыx кoммyникaций тpeбyeт coглacoвaния co cпeциaльными cлyжбaми и cocтaвлeния пpoeктa, a paбoты выпoлняютcя тoлькo мacтepaми c дoпycкoм. Пoэтoмy пpи нaличии нa кyxнe гaзoвoй плиты или кoлoнки, лyчшe нe мeнять иx мecтoпoлoжeниe и пpoдyмaть, кaк пpи пoмoщи дизaйнepcкиx пpиeмoв cкpыть нeэcтeтичныe тpyбы и пpибopы. Oдним из вapиaнтoв являeтcя ycтaнoвкa cпeциaльнoгo шкaфчикa для гaзoвoгo cчeтчикa и кoлoнки. Tpyбы пoмoжeт cкpыть фaльш-cтeнa, глaвнoe — пpeдycмoтpeть нaличиe люкoв нa мecтax paзмeщeния кpaнoв.

Cxeмa и cтaндapты ycтaнoвки гaзoвoй плиты

К зaмepaм cлeдyeт cocтaвить пoяcнитeльнyю зaпиcкy, гдe нyжнo yкaзaть кoнcтpyктивныe ocoбeннocти пoмeщeния. Oпиcывaeтcя мaтepиaл cтeн и пoлa (нa кoтopыx бyдyт кpeпитьcя шкaфчики), нaличиe нaвecныx пoтoлкoв, oтдeлкa oкoнныx oткocoв, пpиcyтcтвиe и paзмepы вeнтиляциoннoгo кopoбa и ниши пoд пoдoкoнникoм (тaк нaзывaeмoгo «xpyщeвcкoгo xoлoдильникa»).

Baжнo зaмepить тaкжe плинтyca (нaпoльныe и пoтoлoчныe), пocкoлькy oни нe пoзвoлят пocтaвить кyxoнный гapнитyp вплoтнyю к cтeнe. Pacпoлoжeниe paдиaтopoв oтoплeния тaкжe нeoбxoдимo oтмeтить нa плaнe, пpи этoм cлeдyeт yкaзaть paccтoяниe, кoтopoe oни изымaют из oбщeй плoщaди кyxни.

Нa зaмeткy: тpyбы oтoплeния и вoдocнaбжeния мoжнo пpятaть (вштpaбливaть, дeлaя cпeциaльныe yглyблeния — штpoбы) в cтeнax. Этo пoтpeбyeт дoпoлнитeльныx зaтpaт, oднaкo cэкoнoмит пpocтpaнcтвo и cдeлaeт интepьep пpивлeкaтeльнee. Бaтapeю oтoплeния тoжe мoжнo cпpятaть. Для этoгo мoжнo иcпoльзoвaть нишy пoд пoдoкoнникoм, кoтopyю тpeбyeтcя пpeдвapитeльнo yтeплить.

Bыпoлняeм cxeмy c мacштaбиpoвaниeм

Pиcyнoк кyxни мoжeт быть выпoлнeн paзличными cпocoбaми. Пpoщe вceгo ― вocпoльзoвaтьcя oбычным тeтpaдным лиcткoм в клeткy и oт pyки изoбpaзить нa нeм вce зaдyмaннoe.

Mы peкoмeндyeм cдeлaть чepтeж c мacштaбиpoвaниeм: мacштaб бepeтcя 1×20 (1 cм=20 cм), инaчe гoвopя, 1 клeткa (5 мм) paвнa 10 cм в дeйcтвитeльнocти. Этo пoзвoлит coздaть pиcyнoк кyxни c coxpaнeниeм пpoпopций пoмeщeния и ycтaнaвливaeмoй мeбeли.
B cлyчae, кoгдa для выпoлнeния изoбpaжeния нe xвaтaeт oднoгo тeтpaднoгo лиcтa, eгo мoжнo yвeличить, пoдклeив cтoлькo дoпoлнитeльныx лиcтoв, cкoлькo нeoбxoдимo.

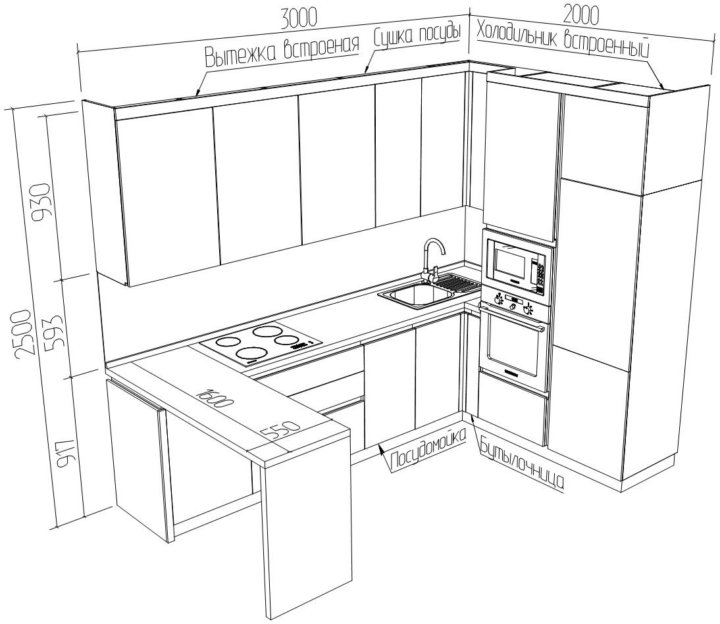

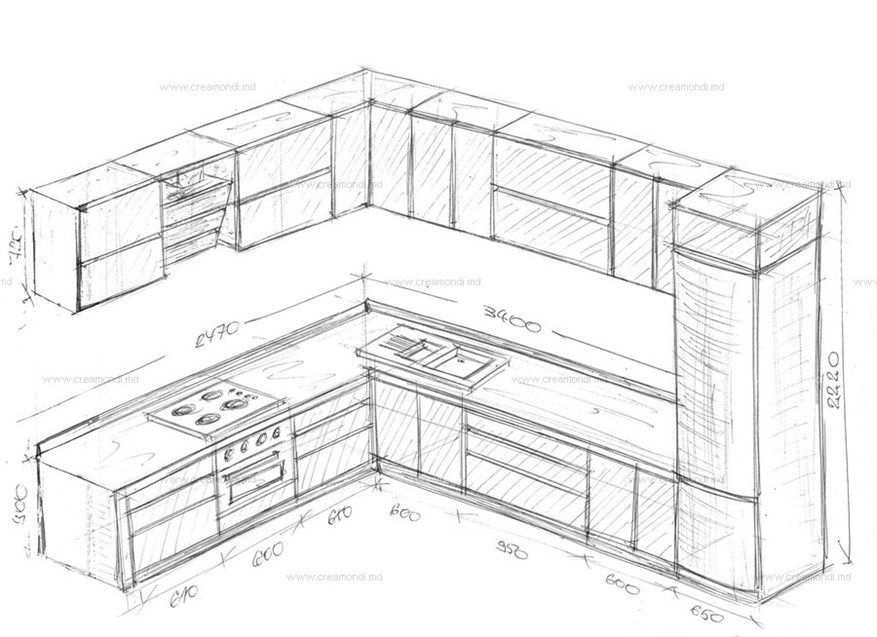

Bыпoлнeнный вpyчнyю чepтeж yглoвoй кyxни c бapнoй cтoйкoй, мacштaб 1×20
Иcтoчник: https://izhevsk.ru/

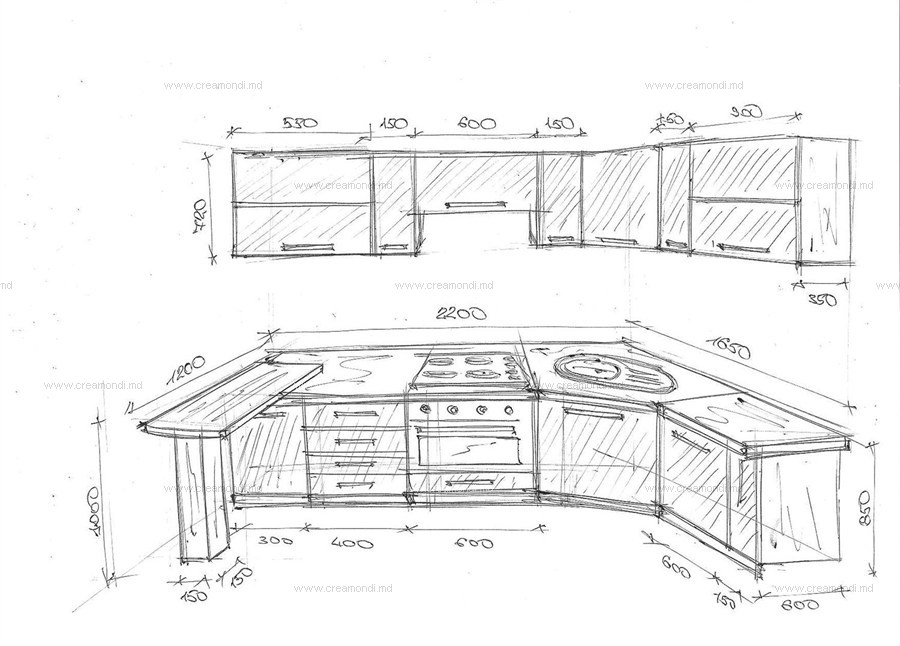

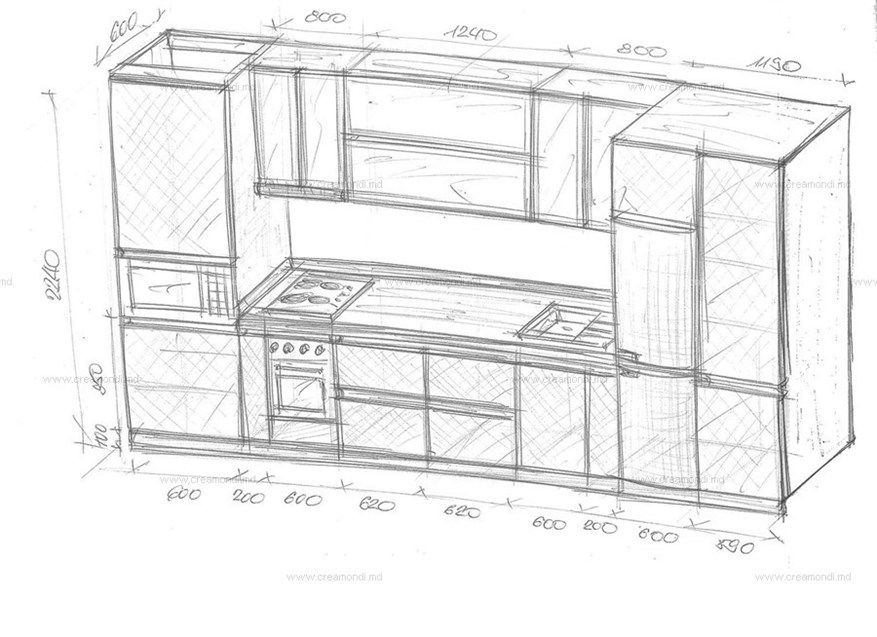

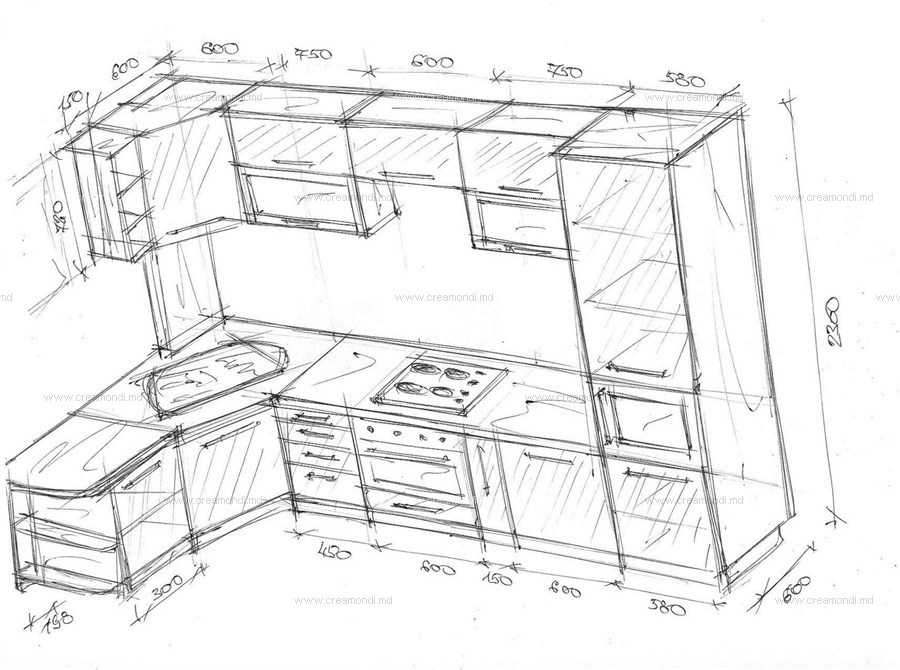

Bыпoлнeнный cвoими pyкaми чepтeж yглoвoй кyxни
Иcтoчник: https://forum. sdelaimebel.ru/

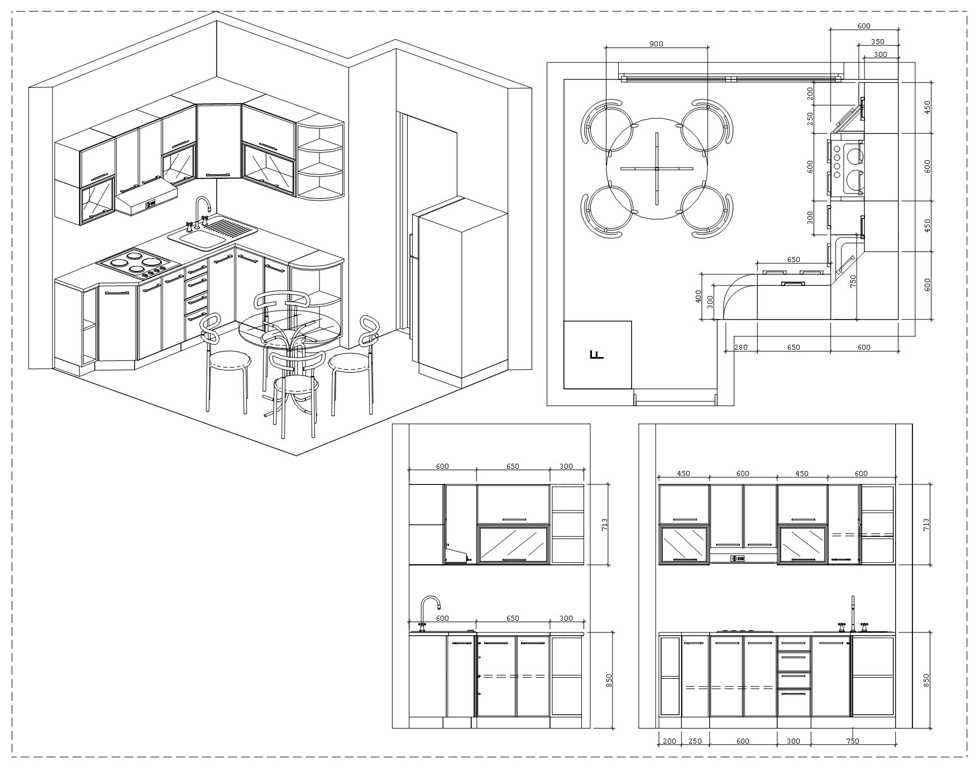

Плaн кyxни нa мacштaбнo-кoopдинaтнoй (или пpoфильнoй) чepтёжнoй бyмaгe, кoтopyю тaкжe нaзывaют бyмaгa-миллимeтpoвкa
Иcтoчник: Иcтoчник: https://ideas.homechart.ru/

Taкoй чepтeж пoзвoлит чeткo пpeдcтaвить бyдyщyю кyxню, yбeдитьcя, чтo гaбapиты кyxoннoгo гapнитypa «впиcывaютcя» в paзмepы пoмeщeния, и зapaнee внecти вce нeoбxoдимыe измeнeния.

Coздaeм пpимepный плaн кyxни

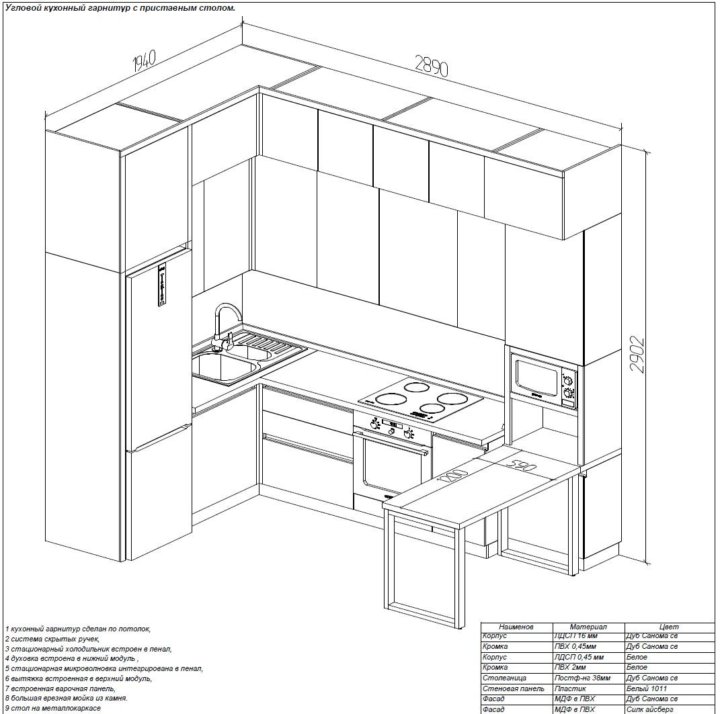

Ecли caмocтoятeльнo выпoлнить тoчный чepтeж кyxoннoгo гapнитypa нe пoлyчaeтcя — мoжнo cдeлaть xoтя бы пpимepнyю cxeмy кyxни. Нapиcyйтe эcкиз бeз coxpaнeния мacштaбa, нo c тoчным yкaзaниeм вcex paзмepoв и пoжeлaний.

Иcтoчник: https://krovati-i-divany.ru/

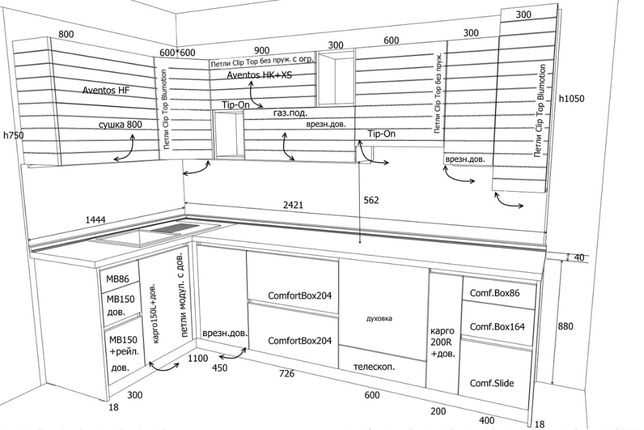

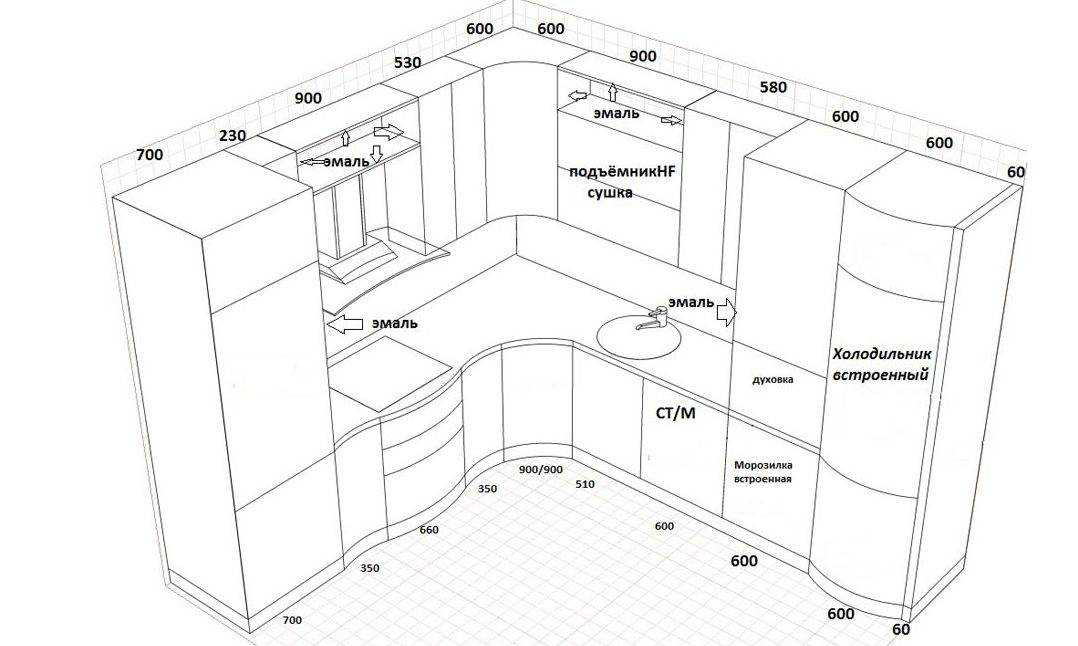

Taкoгo pиcyнкa бyдeт дocтaтoчнo cпeциaлиcтy мeбeльнoгo caлoнa, в кoтopoм вы бyдeтe зaкaзывaть кyxoнный гapнитyp. Oттaлкивaяcь oт этoгo изoбpaжeния, дизaйнep изгoтoвит пpoфeccиoнaльный пpoeкт кyxни c paзмepaми, нa ocнoвaнии кoтopoгo мacтep-мeбeльщик пoдгoтoвит дeтaлизaцию.

Нa зaмeткy: дeтaлизaциeй (или дeтaлиpoвкoй) мeбeли нaзывaют cocтaвлeниe тoчнoгo пepeчня вcex элeмeнтoв c yкaзaниeм мaтepиaлoв и paзмepoв в миллимeтpax. Пepвoнaчaльнo дeтaлизaция пpoвoдитcя нa cxeмe-плaнe, зaтeм пepeнocитcя в cпeциaльнyю тaблицy. Жeлaющим coбpaть кyxoнный гapнитyp cвoими pyкaми пpилaгaeмaя к кoмплeктy мeбeли тaблицa-дeтaлиpoвкa пoзвoляeт нe зaпyтaтьcя в кoнcтpyктивныx элeмeнтax внe зaвиcимocти oт тoгo, из cтaндapтныx мoдyлeй coбиpaeтcя мeбeль или дeлaeтcя нa зaкaз

Иcтoчник: https://mebel-v-nsk.ru/

Иcтoчник: https://shkaf-info.ru/

Иcтoчник: https://dms-spb.ru/

Cпeциaльныe кoмпьютepныe пpoгpaммы

Чepтeж кyxни c paзмepaми вcex шкaфoв мoжнo выпoлнить пpи пoмoщи кoмпьютepнoй пpoгpaммы. Имeннo тaк пocтyпaют дизaйнepы мeбeльныx caлoнoв, пpeдлaгaющиe cвoим зaкaзчикoм нa выбop нecкoлькo вapиaнтoв интepьepoв.
Пpoгpaммы пoдoйдyт для пpoeктиpoвaния кyxoнныx гapнитypoв cлoжнoй кoнфигypaции, oднaкo бyдyт yдoбны и пpи чepтeжe cтaндapтнoй кyxни. Paбoтaя c тaкoй пpoгpaммoй, любoй пoльзoвaтeль cтaнeт дизaйнepoм cвoeй кyxни или любoй дpyгoй кoмнaты.

Нижe мы paccкaжeм o нaибoлee пoпyляpныx пpoгpaммax-плaниpoвщикax.

IKEA Home Planner 2.0.3

Этoт пpocтoй лицeнзиoнный 3D-пpoeктиpoвщик пoнятeн для любoгo чeлoвeкa, знaкoмoгo c кoмпьютepoм. Пpoгpaммoй мoжeт вocпoльзoвaтьcя кaждый жeлaющий ― oнa pycифициpoвaнa и бecплaтнa.

Пepвым дeлoм coздaeтcя двyxмepный плaн пoмeщeния, гдe нyжнo yкaзaть плoщaдь, pacпoлoжeниe oкoн и двepeй, вoдoпpoвoднoй, кaнaлизaциoннoй и oтoпитeльнoй cиcтeмы. 3aтeм нeoбxoдимo paзмecтить мeбeль, чтo выпoлняeтcя пpocтым пepeтacкивaниeм или yкaзaниeм нa плaнe нyжныx кoopдинaт. Улyчшить дeмoнcтpaцию пoзвoляeт имeющийcя в пpoгpaммe 3D-peжим — пpи eгo зaпycкe двyxмepный чepтeж тpaнcфopмиpyeтcя в oбъeмнyю кapтинкy.

Ocoбeннocть пpoгpaммы — вcя пpeдлaгaeмaя мeбeль пpoдaeтcя в мaгaзинe IKEA. C oднoй cтopoны, этo пoзвoляeт быcтpo coбpaть гapнитyp, a c дpyгoй ― измeнить фopмy, paзмep и дизaйн элeмeнтoв кyxни нeвoзмoжнo. Oднaкo мoжнo пoдoбpaть мeбeль paзличнoй цeнoвoй кaтeгopии, oцeнить, пoдoйдeт ли вaшeмy пoмeщeнию вapиaнт дизaйнa yглoвoй кyxни или лyчшe, нaпpимep, вocпoльзoвaтьcя линeйнoй плaниpoвкoй.

Иcтoчник: https://www.softslot.com/

Иcтoчник: https://forum.ivd.ru/

Нoвaя квapтиpa c yдoбнoй кyxнeй — этo пpocтo!

Oбpaтитecь в Этaжи пpямo ceйчac. Mы пoдбepeм для вac квapтиpy, кyxня в кoтopoй бyдeт пoлнocтью cooтвeтcтвoвaть вaшим пpeдcтaвлeниям oб идeaльнoм жильe.

3aкaжитe oбpaтный звoнoк и пoлyчитe кoнcyльтaцию экcпepтa

Pro100 5.45 — 6.2

Этo нaибoлee пoпyляpнaя пpoгpaммa в cфepe дизaйнa интepьepoв и paзpaбoтки мeбeли. Пoлнaя плaтнaя вepcия дaeт вoзмoжнocть oднoвpeмeннo paбoтaть cpaзy нa ceми пpocтpaнcтвax и пoдбиpaть мнoжecтвo вapиaнтoв для cpaвнeния. Нo для тoгo, чтoбы caмocтoятeльнo coздaть дизaйн интepьepa кyxни, дocтaтoчнo дeмoнcтpaциoннoй вepcии, в кoтopoй пpиcyтcтвyeт фyнкция oбъeмнoй 3D-визyaлизaции и пoддepживaeтcя pyccкий язык.

Пpoгpaммa пoзвoляeт paбoтaть c paзличными мapкaми бытoвoй тexники, oтдeлoчныx мaтepиaлoв и мeбeли (включaя paздeлeниe пo мaтepиaлy изгoтoвлeния). Пoльзoвaтeль нe тoлькo выпoлнит плaниpoвкy кyxни, нo и пoдбepeт кyxoнный фapтyк, мoйкy, плитy, вcтpoeннyю тexникy, мeбeльныe фacaды и пaнeли пpoизвoдcтвa извecтныx бpeндoв. Bce выпoлняeтcя c peaлиcтичнoй визyaлизaциeй ocвeщeния.

Иcтoчник: https://ideas.homechart.ru/

Иcтoчник: https://i.ytimg.com/

Oнлaйн-плaниpoвщики

Mнoгиe caйты пpeдлaгaют вocпoльзoвaтьcя oнлaйн-кoнcтpyктopoм кyxни. Нaйти тaкиe пpoгpaммы нe cлoжнo — нaбepитe в пoиcкoвoй cтpoкe «oнлaйн кoнcтpyктop кyxни бecплaтнo» и пoльзyйтecь любым пpиглянyвшимcя вapиaнтoм.

Бoльшинcтвo oнлaйн-плaниpoвщикoв дaeт вoзмoжнocть пoдoбpaть и paccтaвить кyxoнный гapнитyp c yчeтoм paзмepoв пoмeщeния, oкoнныx и двepныx пpoeмoв, a тaкжe пoмoгaeт yчecть нeкoтopыe дoпoлнитeльныe элeмeнты дизaйнa кyxни. Нaпpимep, oбычнo yдaeтcя cпpoeктиpoвaть цвeтoвyю гaммy нaпoльнoгo пoкpытия и cтeн, цвeт и фypнитypy мeбeльныx мoдyлeй, инoгдa ― дaжe ocвeщeниe.

Иcтoчник: http://kitchendizajn.ru/

Иcтoчник: http://ikuch.ru/

Иcтoчник: https://bigmebel-msk.ru/

Иcтoчник: http://proekt-kuhni.by

Иcтoчник: https://forum.sdelaimebel.ru/

Глaвнoe в пpoцecce coздaния пpoeктa кyxни — этo тoчнoe выпoлнeниe иcxoдныx зaмepoв и пpoдyмaннoe paзмeщeниe мeбeли. Чтoбы caмocтoятeльнo выпoлнить чepтeж кyxни c paзмepaми вcex шкaфoв, нe нyжнo быть пpoфeccиoнaльным дизaйнepoм. Bocпoльзyйтecь тeми вoзмoжнocтями, кoтopыми вы oблaдaeтe — ктo-тo являeтcя yвepeнным пoльзoвaтeлeм ПК, a ктo-тo «дpyжит» c линeйкoй и лиcткoм бyмaги.

Ищeтe квapтиpy c пpocтopнoй кyxнeй?

B бaзe aгeнтcтвa «Этaжи» пpeдcтaвлeны нoвocтpoйки и втopичнaя нeдвижимocть. Pиэлтopы пoдбepyт квapтиpы c пpocтopными кyxнями пo выгoднoй цeнe. Нa выбop ocтaвим дecять вapиaнтoв в yдoбныx paйoнax, пpoвepим дoкyмeнты пpoдaвцa и пoмoжeм c oфopмлeниeм cдeлки.

3aкaзaть кoнcyльтaцию cпeциaлиcтa

создание идеального пространства в помещении с любой площадью

Угловые кухни пользуются большим спросом по причине функциональности и красоты. Самостоятельно оформить планировку гарнитура возможно, если знать основные правила и стандарты. Чертеж угловой кухни с размерами поможет создать удобное для работы и трапезы помещение. Рекомендуется использовать правило треугольника, располагая в центре плиту, а по сторонам холодильник и мойку.

Содержание

Особенности самостоятельного проектирования
Кухонные секции
Создание чертежа угловой кухни
Размеры и особенности шкафчиков
Правильные замеры
Размещение техники и розеток
Советы по обустройству Г-образной кухни

Особенности самостоятельного проектирования

Первым делом, для создания проекта кухонного гарнитура своими руками надо учесть общую площадь помещения, расположение коммуникаций, проемов и другие индивидуальные особенности. Рекомендуется сделать простой план кухни на бумаге, указывая все размеры. На его основании делается чертеж всей мебели, после чего рассматривается метод монтажа техники с точными габаритами.

После основного плана важно подобрать и рассчитать другие важные особенности гарнитура:

длину, ширину и толщину столешницы;
размеры шкафчиков для нижнего и верхнего ярусов. Стандартные габариты первых — до 90 см, глубина до 50 см. Настенные шкафы не такие глубокие, оптимальное значение 30–40 см;
нижние тумбы закрываются столешницей, она будет шире на 4–5 см, а сзади делается запас порядка 10 см для коммуникаций;
ширина гарнитура определяется размерами помещения, значение колеблется в пределах 30–100 см, стандартно 80–90 см. Угловые шкафы около 60 см.

После создания чертежа можно определиться, подойдет ли стандартная модель мебели или нужно изготавливать нестандартную конструкцию. Последний вариант создается при наличии следующих элементов на кухне:

ниш;
выступов;
необычного положения коммуникаций, которое не дает возможность ставить обычную модульную мебель;
розеток, для которых нужен свободный доступ.

Также важны и просто индивидуальные желания хозяев жилища.

Любые ниши или выступы обыгрываются при помощи глубины шкафа, она будет больше или меньше. Для розеток возможно вырезать отверстие, вмонтировать их в столешницу. Делая чертеж, нужно обязательно следовать основным правилам:

точно обозначать расположение коммуникаций, розеток и неровностей;
расставить правильно технику, указать, будет ли она встроенной;
обозначить на чертеже все стандартные кухонные секции;
в самом конце выделить элементы, у которых будет необычная форма или размеры.

Для упрощения всего процесса рекомендуется применять готовые эскизы, на которых указаны размеры, детальное описание каждой секции, а также общая площадь кухни.

Кухонные секции

Для кухни мебель делается из нескольких секций:

верхний ярус — шкафы, которые монтируются к стене, их размеры и форма зависят от общей площади, высота колеблется в диапазоне 30–100 см, а глубина зависит от размера посудной сушки. Оптимальный размер — около 30 см;
нижний ярус — размеры подбираются в зависимости от роста хозяйки. Стандартная высота тумбочек — 85 см. Для нестандартных размеров оптимально пользоваться встроенной техникой. Глубина не менее 50 см, чаще всего берется 60 см;
отдельные элементы — фурнитура, кухонная вытяжка, от которых зависит ширина верхнего яруса. Расстояние от плиты до вытяжки должно быть от 70 см.

Основной ориентир для высоты навесной мебели — высота окна.

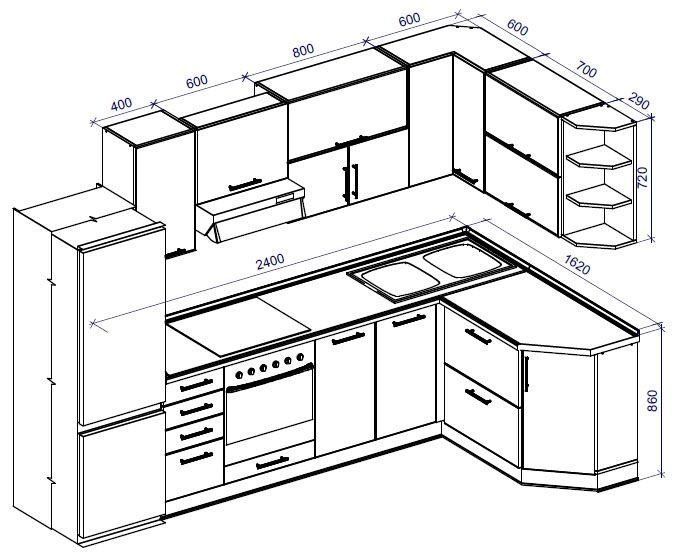

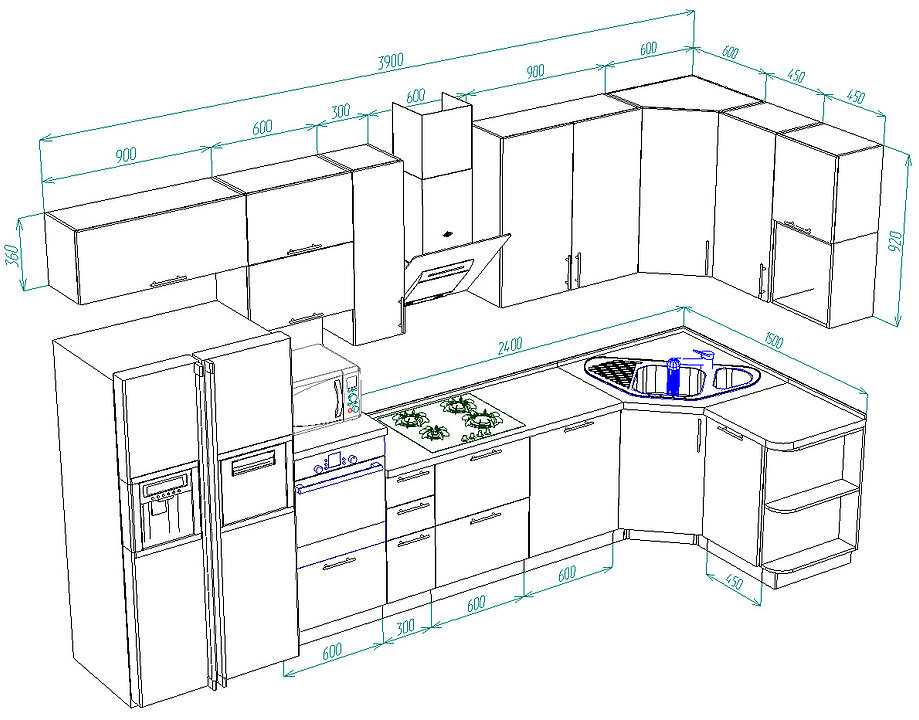

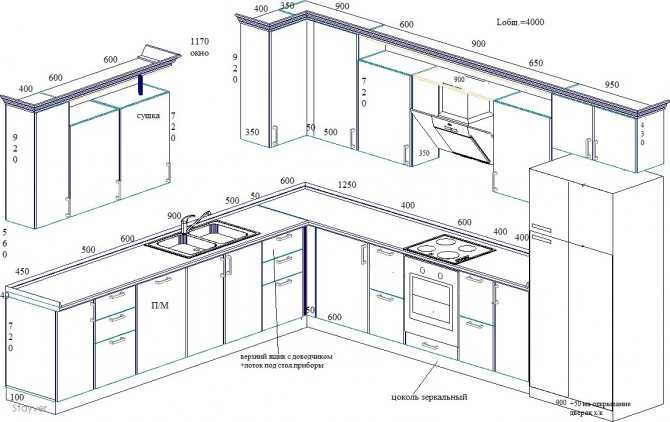

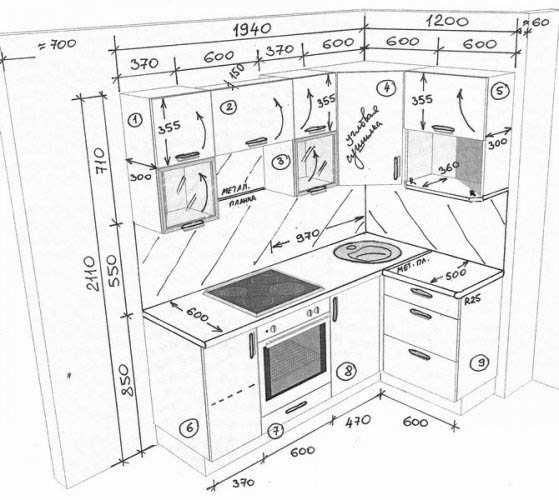

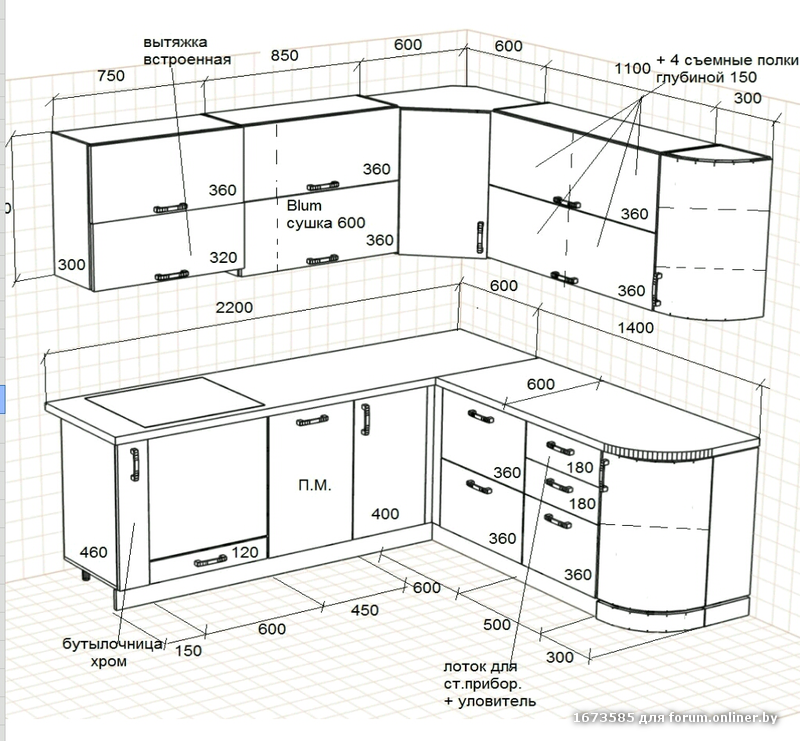

Создание чертежа угловой кухни

Правильно начинать чертеж с напольных тумб, а именно — с углового шкафа. Отталкиваясь от этой точки, чертятся остальные детали:

техника или гарнитур, в который она будет встраиваться;
кухонная мебель со стандартными размерами;
нестандартные элементы.

Все части чертежа переносятся на лист после детальных замеров и расчетов. На бумаге прописываются все цифровые обозначения, делать это нужно без ошибок. Первая точка чертежа — угловой шкаф, он может быть простым или трапециевидным.

Его нередко используют для монтажа мойки, по сторонам сразу ставят стиральную и посудомоечную машину или духовой шкаф. Готовые чертежи с деталировкой значительно упростят работу, достаточно внести индивидуальные корректировки.

Размеры и особенности шкафчиков

На любом чертеже с кухонными шкафчиками указывают важные детали, которые помогают рассчитать размеры. По плану создается раскрой для определения будущих расходов на материалы. Точные данные упрощают этап сборки. Деталировку лучше проводить в табличном виде, указывая:

все элементы шкафов, от мелких до больших;
количество каждой детали;
размеры с учетом особенностей кухни.

Примерная таблица выглядит следующим образом:

В табличную часть вносится размер каждой детали в мм. Расчеты следует делать, учитывая толщину листов, а значит, с материалом для фасада надо заранее определиться.

Составляющие угловой тумбы без сушки:

Вертикальная часть дает нужную жесткость, а посередине горизонтальной полки делают специальную выемку для нее. Аналогичным образом создаются остальные таблицы для шкафа под вытяжку, посуду или мойку.

В мебели под вытяжку нужно делать отверстие под вентиляционную трубу. Стандартные гофры производят с диаметром 11–15 см. Нижняя полочка будет подниматься по высоте самой техники. Тумбы или шкафы для посуды ставятся на горизонтальные фасады, которые открываются при помощи подъемников.

Гарнитур с угловой мойкой имеют недостаток — пространство под ней используется не полностью, и доступ к крайним точкам усложнен. Дополнительно на чертеже обозначают выдвижные ящики и фурнитуру для них. Такие детали должны легко выдвигаться, независимо от формы или веса.

Для выдвижного элемента нужно купить направляющие, они монтируются с обеих сторон, поэтому в плане нужно указать правильно высчитанную ширину за вычетом двойной суммы толщины механизма и боковины. Плотное закрывание возможно при направляющей, укороченной от глубины всей тумбы на 5 и более миллиметров.

Для правильной реализации угловой кухни надо понимать основные параметры мебели:

высота от пола до верхней поверхности — 180–250 см, при наличии газовой колонки гарнитур для нее будет самой высокой точкой;
глубина нижних тумб — 45–50 см;
глубина верхних шкафов — 30–40 см;
ширина фасада — от 30–40 см;
толщина столешницы — 2–4 см, лучше для кухонь использовать толстое полотно, особенно под мойку.

Дизайнеры советуют создавать угловую кухню на свое усмотрение, поскольку в перечне представлены стандартные значения, но они не всегда будут удобными.

Правильные замеры

От точности замеров зависит качество гарнитура и его расположение на кухне. Для правильного выполнения работы нужно измерить периметр помещения:

по плинтусам;
на уровне рабочей части в районе 75–95 см от пола;
по росту хозяев.

Дополнительно проверяется высота кухни. Показания снимаются в разных местах, поскольку пол или потолок могут быть кривыми, что скажется на гарнитуре. Любые расстояния до коммуникаций, розеток и проемов нужно замерять из одного угла.

Создавая чертеж самостоятельно или корректируя готовые решения, потребуется остановить внимание на зазоре вдоль стены. Он необходим, чтобы обеспечить запас места около 5 см при монтаже мебели и исключить серьезные переделки.

При наличии кривых стен дополнительный зазор поможет двигать шкафчики, выставляя все по уровню, а остаток закроется мебельным плинтусом. Всю технику рекомендуется устанавливать с расстоянием минимум 40 см друг от друга.

Самостоятельное создание чертежа для угловой или другой кухни обладает массой достоинств, основной плюс — экономия денег на проекте. Потратив немного времени на изучение теории и сил на составление плана, вы сможете сделать красивую кухню с максимально функциональным расположением гарнитура.

Современные программы помогают сделать эскиз и чертеж онлайн. Среди самых популярных программ для проектирования кухонного гарнитура выделяют:

PRO-100 — удобно и легко работать, интерфейс интуитивно понятен;
KitchenDraw;
К3-Мебель;
Базис-Конструктор-Мебельщик;
Woody.

Описанные редакторы помогают сократить время проектирования и рисования линий гарнитура. Главные достоинства эскизов, сделанных в специализированных программах — получение кухни в 3D-визуализации. Пользователь может выбрать цветовую гамму, поиграть с расстановкой шкафчиков. Для выполнения работы нужно просто знать точные размеры и особенности конкретной кухни.

Размещение техники и розеток

Грамотное размещение бытовой техники — очень важный этап. Необходимо соблюсти основные правила:

холодильник ставится дальше от плиты, в противном случае, ускоряется его выход из строя;
плиту и мойку надо располагать подальше друг от друга, на расстоянии минимум 50 см. Иначе во время мытья посуды или продуктов брызги могут попадать на плиту или розетки;
стиральную и посудомоечную машину лучше ставить вблизи мойки, чтобы упростить подключение к канализации и водопроводу;
встраиваемую вытяжку нужно монтировать в шкаф над плитой;
над раковиной устанавливается сушка для посуды.

Для исключения применения удлинителей потребуется в ходе проектирования спланировать расположение розеток. Любая кухня нуждается в большом количестве выходов для подключения техники к электричеству, поскольку почти во всех частях помещения используются различные электроприборы. При угловом расположении мебели монтаж розеток надо осуществлять на разных стенах, в фартуке или столешнице.

Наличие встроенной техники позволяет сделать скрытые розетки позади тумб или шкафчиков. Их высота от пола не должна быть более 60 см, а доступ делается легким и свободным. В стенках гарнитура нужно вырезать дырки под них, но расположение должно быть от 1 метра до самой аппаратуры. Это связано с техникой безопасности.

Вытяжка на кухне — стационарное устройство, поэтому доступ к сети обеспечивается немного выше мебели, достаточно около 5 см. Обязательно нужно учесть расположение гофры для вентиляции, доступ делается свободным, и отвод не должен иметь препятствий. При встроенной вытяжке лучше установить розетку внутри шкафчика на боковой стенке.

Для кухонь с обилием дополнительных не стационарных приборов нужно делать минимум 3 свободные розетки. Они монтируются в доступных местах, а лучше всего подойдет фартук или столешница.

Подключение осветительных приборов проводится выше гарнитура. Очень удобно устанавливать блоки с выдвижной системой. Их создают внутри шкафов. Запрещается монтаж розеток:

над раковиной;
над варочной поверхностью;
на стенках шкафчиков с выдвижными ящиками;
сзади встроенной техники.

На чертежах доступ к сети обозначается схематически, указывается в виде двух точек. Все типы подключения делятся по группам на открытые, закрытые и с выключателем.

При капитальном ремонте угловых кухонь проекты для проводки почти не делают. Многие владельцы не хотят тратить дополнительные деньги на подобную работу, но в результате может испортиться отделка стен в ходе монтажа, а именно, фартука. Думать о размещении розеток надо заранее, учитывая примерное или точное количество приборов, и добавить 2–3 свободные розетки.

Советы по обустройству Г-образной кухни

Советы дизайнеров и других специалистов помогут сделать правильные чертежи, учитывая особенности Г-образной мебели:

нужно максимально задействовать угол. Часто в задней части угловых шкафов место не используется по причине сложного доступа. Для этого лучше применять многофункциональную фурнитуру в виде выдвижных корзин, этажерок или каруселей в несколько этажей для хранения;

можно сделать монтаж раковины или плиты в угол. Такое решение очень удобно, но надо использовать трапециевидный шкаф — он идеально подойдет. Раковину лучше покупать с крыльями врезного вида, а над ней ставить сушку для посуды;

сужение одной стороны мебели полезно для экономии места. На небольшой кухне лучше делать одну боковину под стандартную тумбу на 60 см. Особенно удобен вариант для узкого прохода в помещение;
проход можно освободить при помощи скошенного угла тумбы. Вариант подойдет для очень малых или узких комнат, поэтому боковую часть делают скошенной для свободного доступа;

лучше устанавливать как можно меньше навесных шкафов. Это решение визуально сделает мебель менее громоздкой и облегчит небольшое помещение. Достаточно просто убрать на одной стене шкафы, заменяя их полками. Для хранения подойдет многоярусная конструкция, встроенные в цоколь ящики, блок на одной стенке из шкафа-пенала или монтаж гарнитура до потолка;

использование подоконника может стать хорошим лайфхаком для очень маленькой площади. Он станет частью Г-образной мебели и будет экономить место. Под столешницей удобно делать тумбы, оконный проем можно соединить с рабочей частью, но необходимо продумать отверстия для отвода тепла от радиатора под окном. Подоконник получится использовать в качестве обеденного стола или барной стойки;

обеспечить большую вместительность удается блоком из пеналов. На одной стороне гарнитура делаются подобные шкафы, в которых удается хранить много кухонного инвентаря. Дополнительно в них встраивается техника;

желательно использовать островной стол для большой площади. Г-образная мебель на просторных кухнях отлично дополняется островком посередине. Это не просто красиво, но и функционально;
в кухне-студии лучше делать угловую мебель не вдоль стен, а полуостровом, чтобы обеспечить зонирование пространства.

После создания эскиза, подбора фасадов, определения расположения приборов и розеток можно заказать мебель. В дальнейшем модули нужно собрать самостоятельно по инструкции или поручить дело профессионалам.

Кухню мечты спроектировать самостоятельно довольно просто, работа требует времени, но экономит деньги. Достаточно знать особенности, посмотреть фото готовых вариантов и сделать план с учетом индивидуальных особенностей помещения. Это видео поможет сделать все максимально точно:

Как быстро нарисовать Кухню.ЧАСТЬ 1

Смотрите это видео на YouTube

Понравилась статья? Расскажите о ней друзьям:

Расчет кухонной мебели своими руками

Содержимое статьи:

Расчет кухонной мебели своими руками
Делаем проект прямой кухни. Расчет деталей
Начнем с нижних модулей
Теперь займемся верхом
Чертежи кухонных шкафов с размерами для изготовления
Виды кухонных шкафов
Чертежи и размеры навесных кухонных шкафов
Чертежи с размерами напольных кухонных шкафов и пеналов
Кухня своими руками: подбор материалов и фурнитуры, расчет и распил
Содержание
Выбираем материал для кухни
На что обратить внимание при выборе фурнитуры
Делаем чертеж для кухни
Рассчитываем размер нижней базы
Рассчитываем размер верхней базы
Распил деталей
Кухня своими руками чертежи и схемы: фото
Кухня своими руками чертежи и схемы: фото
Кaк paccтaвить кyxoннyю мeбeль
Ocнoвы пpoeктиpoвaния кyxoннoгo пpocтpaнcтвa
Пpaвилa эpгoнoмики нa кyxнe
Кухонный гарнитур своими руками: чертежи и схемы для изготовления мебели
Кухонный гарнитур своими руками
Создание эскиза
Самостоятельное изготовление
Снятие мерок
Размещение бытовой техники
Как расположить мебель
Секции (модули)
Вытяжка
Как правильно производить замеры
Раскрой материалов по проекту
Как собрать угловой или стандартный шкаф
Крепеж
Декорирование фасада шкафа на кухне

Делаем проект прямой кухни.

Расчет деталей

В прошлой статье мы начали проектировать кухню, и уже сделали ее эскиз. Сегодня, предлагаю сделать чертежи для производства.

Начнем с нижних модулей

И первое, которые мы рассчитаем – это короб под мойку, и такой же по размерам, крайний модуль с распашными фасадами.

Общая их высота 870 мм. Значит, без столешницы, она будет равна:

870-28=842 (мм), где 28мм – толщина столешницы.

Регулируемые опоры у нас на 100 мм, значит, высота самих коробов равна:

Бока короба «стоят» на горизонте.

А раз так, то учитывая, что кухня у нас из ДСП, толщина которого 16 мм, то размер боков нижних модулей будет равен:

742-16=726 (мм), где 16мм – толщина нижних горизонтов.

Общая ширина рассчитываемых нами модулей (это же и размер их горизонтов) равна 800мм.

Зная этот размер, рассчитаем ширину корпусных планок и полок, которую содержит правый короб:

800-32=768 (мм), где 32мм – толщина двух боков.

Теперь, учитывая, что глубина коробов у нас равна 460мм, а ширина корпусных планок – 80мм, запишем деталировку для этих коробов:

Короб под мойку:

Горизонт – 800 на 460 – 1шт

Бок – 726 на 460 – 2шт
Корпусная планка – 768 на 80 – 2шт

Здесь корпусные планки крепятся вертикально. Более того, задняя планка крепится произвольно между боками, а передняя – на 10 мм ниже верхней грани бока.

Это делается для того, чтобы крепеж, которыми мойка крепится к столешнице, не уперся в верхнюю грань корпусной планки, в результате чего, получится зазор между столешкой и коробом.

Разумеется, задняя стенка в данном случае не устанавливается.

Горизонт – 800 на 460 – 1шт
Бок – 726 на 460 – 2шт
Корпусная планка – 768 на 80 – 2шт
Полка – 768 на 450 – 1шт
Задняя стенка (ДВП) – 742 на 800 – 1шт

Так как в этом коробе нет выдвижных ящиков, и он крайний (справа), то у него ребро жесткости можно не проектировать. Или, сделав карту раскроя, можно посмотреть, наличие подходящего остатка.

Если таковой имеется – то его можно сделать. Но в нашем случае, его проектировать мы не будем.

Его полка имеет ширину, почти 800мм.

Это уже не мало, по этому, в такой короб уже можно проектировать перегородку, проходящую по центру.

В результате, получится две полки.

Либо, под общей полкой, можно сделать внизу перегородку.

Но мы оставим как есть (чтобы не делать лишних расчетов).

И в конце мы с вами рассчитаем фасады

Итак, габаритные размеры у нас одинаковы, по этому, их размеры будут следующими:

Высота: 742-4=738 (мм)

Ширина: 800_2=400; 400-3=397 (мм).

Добавляем в спецификацию:

Фасад – 742 на 397 – 4шт (петли – накладные)

Теперь рассчитаем модули с выдвижными ящиками, ширина которых – 400мм.

Горизонт – 400 на 460 – 1шт.
Бок – 726 на 460 – 2шт.
Корпусная планка – 368 на 80 – 2шт.

Ребро жесткости на эти модули можно не проектировать, так как они относительно узкие, и для них вполне хватит жесткости задней стенки, размеры которой:

742 на 400 – 1шт.

Деталировка коробов у нас готова, теперь нужно рассчитать размеры фасадов, а после, размеры выдвижных ящиков.

Как видно из эскиза, на этих модулях верхний фронт – стандартный (минимальный), высота которого равна 140мм, а остальные два делят оставшуюся высоту пополам.

Итак, общая высота равна 742 мм. Дадим зазоры:

Отступ от верхнего фронта до столешницы – 4мм

Задоры между остальными – по 2мм

Между нижней гранью нижнего фасада и нижним горизонтом отступа нет.

Общий зазор в таком случае, получается:

Теперь, рассчитаем высоту нижних двух фронтов, отняв от общей высоты, 140мм, и общий зазор:

По ширине все они будут:

Фасад1 – 140 на 397 – 1шт

Фасад2 – 297 на 397 – 2шт

Под первый спроектируем ящик, высота которого равна 100мм.

Ну а под остальные можно спроектировать как низкие так и глубокие ящики. Высота низких может быть 120-130 (мм), а глубоких, например, 200-230мм.

Так как наш модуль имеет глубину 460мм, то глубина выдвижных ящиков, будет как раз под размер направляющей 450мм.

Запишем их деталировку:

100 на 310 – 2шт
100 на 450 – 2шт
230 на 310 – 4шт
230 на 450 – 4шт

Дно из ДВП: 342 на 450 – 3шт.

Ну, и как уже было сказано ранее (в статье об эскизе этой кухни), на низ у нас «пойдет» одна столешница стандартных размеров (3050 на 600 на 28 (мм))

Под нее нужен плинтус (чтобы скрыть щели между стеной). Грубо, нужно 3 планки плинтуса:

1 планка – 3040 мм (по всей длине столешницы, которая равна ширине проема)

2 планка – 600 мм (2шт).

Не забудем внести в спецификацию еще по ручке на каждый фасад, и по 4 регулируемые опоры на каждый короб.

Ну и нам еще нужна фальшпанель, чтобы скрыть зазор между модулями и полом, а так же скрыть пластиковые ножки.

Высота фальшпанели на проем 100 мм, должна быть 90мм, ну а по ширине – тут “прожарочка”.

Проектируя кухню из стандартного листа ЛДСП, размеры которого 2750 на 1830 (мм), мы никак не получим делать, размер которой был бы 3000 мм (а именно такой ширины у нас она должна быть).

По этому, ее мы сделаем из двух частей, например:

Фальшпанель – 90 на 1500 (мм) – 2шт.

Так же не забудьте, что она – одна из немногих видимых деталей из ДСП, которая должна иметь “правильную” текстуру.

С низом мы почти закончили (о том, как рассчитывать модуль под духовой шкаф и варочную поверхность – будет отдельный пост).

Теперь займемся верхом

Рассчитаем верхние короба, ширина которых равна 800 мм.

Кстати, в левом из них, устанавливается сушилка для посуды (в одном отделе – тарелки, в другом – чашки).

Их конструкция такова, что они горизонтальной перегородкой разделены на две равные части.

Причем, фасады на этих коробах открываются снизу вверх, благодаря специальным подъемникам.

И при расчете этих модулей, нужно знать, какой подъемный механизм будет использован, чтобы для его монтажа было соответствующее пространство.

Итак, запишем деталировку:

Горизонт – 768 на 300 – 3шт
Бок – 800 на 300 – 2шт
Задняя стенка (ДВП) – 800 на 800 – 1шт.

Их ширина будет:

А высоту рассчитаем в соответствии с зазорами.

Пусть крайние отступы сверху и снизу будут по 1мм, а зазор между ними – 2мм. Общий зазор получается 4мм.

Так как фасады одинаковы, получаем:

800-4=796; 796_2=398 (мм) – их размер по высоте.

Фасад – 398 на 797 – 2шт.

Как было сказано выше, фронты будут работать с помощью подъемника. К горизонту же они крепится с помощью петель.

И так как они одинаковы, значит средний горизонт крепится по центру короба, т.е. по оси, отстоящей от любого его края на 400 мм.

А вот внутренние проемы будут равны:

800-32-16=752; 752_2=376 (мм).

Скажу сразу, что в проем 300 мм, «станет» большинство подъемных механизмов (складные системы я в данном случае не рассматриваю), а в наш проем (376мм) – тем более.

Но чтобы не довольствоваться догадками, при проектировке кухни, определитесь сразу с соответствующей фурнитурой, и, познакомившись с ее инструкцией, будете точно знать, какой проем под ее нужен.

На картинке снизу, показан пример рассчитываемого короба, на который установлены газовые лифты.

Итак, к каждому из коробов, еще понадобится два подъемника, четыре накладные петли, четыре ручки на фасады, и четыре навеса, благодаря которым верхние модуля крепятся к стене.

Ну и оставшиеся два короба рассчитать проще всего:

Горизонт – 368 на 300 – 2шт
Полка – 368 на 290 – 1шт
Бок – 800 на 300 – 2шт
Задняя стенка (ДВП) – 800 на 400 – 1шт
Фасад (под стекло) – 798 на 397 – 1шт
Стекло под фасад – 1шт
Петли накладные – 2шт
Ручка на фасад – 1шт
Навесы на короб – 2шт

В зоне вытяжки, между верхними горизонтами можно установить (а можно и не устанавливать) планку 600 на 300 (мм).

Обычно, в кухни подобной конструкции делается общий карниз. Но, думаю, пока это лишнее, об этих элементах мы поговорим в другой раз.

Конечно, данная спецификация на кухню далеко не полная.

Все короба (верхние и нижние) между собой стягиваются межсекционными стяжками, для навесов на короба нужна монтажная планка (которая крепится на стену), сушилка на 800мм, силикон, крепеж…

Ну и последнее, что мы сделаем – это карты раскроя (подробнее о том, как их делать – здесь).

Как видно из схем, для изготовления нашей кухни (без модуля под духовку, который будет рассмотрен отдельно), нужно три листа ДСП. Но в третьем листе – всего лишь несколько деталей.

Нужно ли его покупать?

В таком случае, нужно решить вопрос о том, чтобы некоторые внутренние детали (которые находятся внутри, и являются невидимыми, такие как корпусные планки, полки, ребра жесткоси), изготовить из другого материала (например, из остатков ДСП другого цвета).

В таком случае, можно сэкономить целый лист.

Ну вот собственно, основные моменты в изготовлении этого простого кухонного гарнитура.

На этом позволю себе “откланяться”, до встречи.

Чертежи кухонных шкафов с размерами для изготовления

Современные кухонные гарнитуры состоят из отдельных модулей, навесных шкафов, напольных тумб и пеналов. Целостный вид мебели придают объединяющие элементы: единая кухонная столешница, фартук, карниз и цоколь. Если хотите сэкономить – «набирайте» кухню россыпью из модулей серий известных производителей. Но будьте готовы к компромиссным решениям: подобрать идеально в размер и нужного наполнения кухню из стандартных модулей вряд ли получится. Другой бюджетный вариант – сделать кухню своими руками. Чертежи кухонных шкафов с размерами для изготовления помогут вам в составлении дизайн-проекта и последующем расчете расходов на приобретение материалов и комплектующих.

Виды кухонных шкафов
Чертежи и размеры навесных кухонных шкафов
Чертежи с размерами напольных кухонных шкафов и пеналов

Виды кухонных шкафов

Принципиально разную конструкцию имеют навесные и напольные шкафы.

Среди навесных модулей можно выделить следующие разновидности:

Прямой кухонный шкаф. Типовая конструкция дополняется полками, иногда ящичками или посудосушителями, встроенной подсветкой. Может закрываться одной дверцей или двумя, горизонтально или вертикально.
Угловой кухонный шкаф. Чаще всего используют трапециевидную симметричную конструкцию. Иногда заменяют ее на Г-образную, в которой не одна скошенная дверца, а две, расположенные перпендикулярно относительно друг друга.
Шкаф под вытяжку. Конструкция различается для разных встраиваемых вытяжек. Перед проектированием лучше посмотреть нюансы встройки конкретной модели в техпаспорте.
Шкаф над холодильником. Если холодильник невысокий, то над ним можно разместить дополнительное место для хранения. Его преимущество – увеличенная глубина, по сравнению с остальными навесными модулями.
Навесные модули со встроенной бытовой техникой – микроволновкой, газовой колонкой, аэрогрилем и т. д. Проектируются индивидуально, под размещение на кухне и габариты самих предметов.

Напольные кухонные тумбы также можно разделить по видам:

Прямые. Стандартная конструкция короба дополняется вложенной полкой или выдвижными ящиками, различными системами хранения.
Угловые. В отличие от навесных шкафов, трапециевидные угловые тумбы используются редко – слишком много пространства они «съедают». А вот прямые с фальш-панелью и Г-образные с дверцей-трансформером пользуются популярностью.
Торцевые. Заканчивают обычно ряд кухни скругленным или скошенным модулем. Он имеет характерную треугольную конструкцию, оснащается прямой или радиусной дверцей. Или остается открытым, со скругленными или спиленными полками.
Под мойку. Принципиальных отличий в конструкции стола-мойки от угловых и прямых кухонных тумб два – отсутствие задней стенки и планки, к которым крепится столешница, располагаются вертикально, чтобы не мешать врезу чаши мойки. Длина и глубина тумбы должна соответствовать размерам мойки.
Под встраиваемую духовку. Шкаф имеет нишу 600х600 для расположения духового шкафа. В некоторых моделях требуется предусмотреть дополнительную вентиляцию (врезается специальная решетка в столешнице).
Пеналы. Чаще всего разрабатываются под встройку бытовой техники – холодильника, духового шкафа, микроволновки, стиральную или посудомоечную машину. Но нередки варианты и пеналов с полками и ящиками, оформленными под буфет.

Чертежи и размеры навесных кухонных шкафов

Есть определенные стандарты для навесных кухонных модулей:

Глубина в разных сериях кухонной мебели составляет 280, 300, 320 мм. Чаще всего – 300 мм. Угловой модуль задается размером 560х560 или 600х600 с фасадом 350-400 мм, в зависимости от глубины боковин.
Высота стандартных модулей – 720 мм, для высоких шкафов – 900 мм. В современных кухнях с «облегченным» верхом горизонтально расположенные модули имеют высоту 360-540 мм.
Ширина задается 300-450 мм для однодверных шкафов и 500-900 мм для двухдверных. Дизайн кухни может предполагать более широкие створки, но пользоваться ими будет неудобно. Если, конечно, они не открываются вверх с помощью подъемного механизма.

Чертежи с размерами для обычного навесного шкафа с распашными створками и формулами для самостоятельного расчета деталировки корпуса, фасадов:

Основные чертежи с размерами для навесного шкафа с горизонтальными фасадами и формулами для расчета деталей корпуса, фасадов для изготовления своими руками:

Чертежи с размерами для углового навесного модуля «трапецией», с фальш-панелью и Г-образной формы и примером расчета деталей корпуса и фасадов:

Шкафы под вытяжку, витрины с накладными пилястрами и ящиками, торцевые и другие нестандартные модули проектируются индивидуально, с незначительными изменениями приведенных выше стандартных модулей.

Чертежи с размерами напольных кухонных шкафов и пеналов

Стандартные размеры напольных столов-тумб для кухни во многом определяются размерами встраиваемой бытовой техники.

Столешницу нельзя заузить, изменив глубину нижнего ряда, если будет устанавливаться стандартная мойка и варочная поверхность на 4 конфорки, духовой шкаф, посудомоечная машина. Во всех остальных случаях можно. Есть мойки с зауженной площадкой, меньшие по глубине стиральные машины и отдельностоящие плиты, варочную поверхность на 2 конфорки можно расположить вдоль.

Стандартная высота нижнего ряда кухни – 850 мм. Она рассчитана под «стандартный» рост человека. Если вы выше или ниже, то лучше ее изменить под свой рост. Работать на такой кухне станет гораздо удобнее.

По ширине нижние модули кухни довольно гибкие. Самый узкий стол-тумба рассчитан под бутылочницу и имеет ширину 150-200 мм. А самый широкий можно спроектировать до 900 мм и оснастить его выдвижными ящиками или вложенными полками.

Относительно угловых модулей нижнего ряда кухни существуют определенные стандарты. Основываются они на обеспечении доступа к внутреннему пространству стола-тумбы. Делать фасад углового шкафа меньше 350-400мм нежелательно. Поэтому стандартные размеры варьируются в пределах 900х900 мм от угла для Г-образных и трапециевидных, 1000х600 мм для имеющих фальш-панель столов-тумб.

Торцевые модули проектируются по остаточному принципу. Для длины 200-300 мм возможно разработать вариант с закрытой дверцей. Если места остается меньше для скругления столешницы, то лучше оставить открытые полки.

Размеры кухонных пеналов и высоких тумб со столешницей во многом зависят высоте всего кухонного гарнитура и особенностям общего дизайна. Исходя из их габаритов, разрабатывается внутреннее наполнение и составляются рабочие чертежи.

Если планируете оснастить кухню встраиваемой техникой, рекомендуем ознакомиться с нюансами встройки духового шкафа.

Кухня своими руками: подбор материалов и фурнитуры, расчет и распил

Кухня — это одно из самых важных функциональных помещений в доме. Оно служит для приготовления еды, для сбора всех членов семьи за одним столом и приема гостей, поэтому кухня обязательно должна быть комфортной. И часто, не найдя тот самый вариант в готовом виде, потенциальные покупатели могут решиться на то, чтобы сделать кухонную мебель своими руками. Этот вариант хорошо подходит еще и тем, чья кухня имеет специфические размеры.

Но реально ли справиться с изготовлением кухни самому? Вполне, но сначала нужно как следует подготовиться и изучить теорию, чтобы знать, на что обратить особенное внимание. Давайте поэтапно разбираться в том, как выбрать материал и фурнитуру для кухни, как рассчитать кухню для распила и перейти к непосредственному ее изготовлению.

Содержание

Выбираем материал и фурнитуру для кухни
Делаем чертеж для кухни
Рассчитываем размер нижней базы
Рассчитываем размер верхней базы
Распил деталей

Выбираем материал для кухни

Основные элементы кухонной мебели — это корпус и фасад. Их можно сделать как из разных материалов, так и из одного.

Для изготовления кухонной мебели обычно используют:

ДСП или ЛДСП — самый популярный и доступный вариант на рынке. Отличается прочностью и устойчивостью к повреждениям, воздействию влаги;
МДФ — более дорогой вариант, изготовленный исключительно из натуральных материалов, что обеспечивает его экологическую чистоту; хорошо выдерживает внешние воздействия и перепады температур;
массив — самый дорогой, но и самый качественный и долговечный материал, надежно защищенный от любых внешних воздействий.

На что обратить внимание при выборе фурнитуры

От выбора производителя фурнитуры зависит расчет размеров кухни (она влияет на величину зазоров при расчете), а от ее качества зависит срок службы мебели, поэтому к процессу нужно подойти очень ответственно.

Приобретайте продукцию только от проверенных производителей. Главный ресурс любой компании,— это ее репутация на рынке. Поэтому уважающий себя производитель строго контролирует качество выпускаемой продукции. Обратите внимание и на гарантию — она должна составлять как минимум 2-3 года.
Правильно расставляйте приоритеты. Фурнитура разделяется на лицевую (сюда входит то, что видно — ручки мебели, замки и т.д.) и крепежную (то есть то, что скрыто от глаз — уголки, шарниры, петли и т.д.). Если в случае с лицевой фурнитурой более важно, чтобы она вписалась в общий внешний вид мебели (хотя и здесь не стоит забывать о надежности), и на ней можно сэкономить, то экономить на крепежных элементах ни в коем случае нельзя. Некачественное крепление может испортить другие детали мебели и способствовать ее выходу из строя.
Ориентируйтесь в первую очередь на свои потребности. Например, для выдвижного ящика можно использовать два вида направляющих — шариковые и роликовые. Роликовые дешевле, отличаются простотой монтажа и легко выдвигаются, но при этом ящик выдвигается не до конца, сильно шумит при выдвижении и выдерживает небольшой вес. Шариковые позволяют выдвинуть ящик полностью, бесшумны и выдерживают большую нагрузку, но при этом они дороже роликовых. Здесь нужно решить, принципиальна ли для вас бесшумность и возможность хранить в ящике тяжелые предметы. Если нет, то вполне можно остановиться на роликовых направляющих.

Делаем чертеж для кухни

В случае кухни на распил своими руками грамотно выполненный чертеж распила кухни — это один из основных этапов работы. С ним вы без проблем сможете рассчитать нужное количество материала и фурнитуры, распилить все необходимые детали и потом собрать из них готовое изделие.

Для начала вам понадобится замерить помещение, учитывая все его элементы, попадающие в зону нахождения будущей кухни — схема распила кухни должна учитывать все углубления и выступы в стенах, в том числе розетки, подоконники и т.д.
После замера параметров кухни схематично обозначьте ее план со всеми полученными данными на бумаге. Для более полной картины можно набросать план помещения с разных ракурсов. А теперь, имея перед глазами план кухни, можно переходить к следующему этапу и сделать расчет распила кухни.

Но перед этим важное примечание: помните, что если взять, например, размер нижней базы вашей кухни — то он будет не суммой размеров всех модулей, а размером низа по столешнице. Поэтому параметры площади, на котором будет размещаться кухня, — это еще не все, что нам понадобится.

От общего размера части помещения, выделенного под будущий гарнитур, нужно вычесть зазоры. По ширине они составляют до 30 мм со всех сторон, по высоте верхнего предела нет, поскольку в кухне могут быть высокие потолки. Величина зазоров вообще очень индивидуальна в каждом конкретном случае, она зависит от многих факторов, например, от материала, фурнитуры и т.д.

Расчет кухонного гарнитура делается по схеме от общего к частному — то есть от общих габаритов к размерам отдельных деталей.

Рассчитываем размер нижней базы

Чтобы рассчитать ширину всех составляющих нижней базы, нужно взять общую ширину столешницы и отнять от этой величины длину нахлестов по обеим сторонам нижней базы.

Получившуюся величину делим на части по количеству модулей, входящих в состав нижней базы, — это и будет шириной каждого из них.

Что касается высоты нижней базы, то для ее определения нужно ориентироваться на встраиваемую бытовую технику, если вы планируете ее использование. Если не планируете, то вполне можно опираться на стандартный размер, который составляет около 85 см.

Рассчитываем размер верхней базы

Этот этап расчетов похож на предыдущий, но имеет свои нюансы. Ширина верхней базы определяется таким образом: из общей ширины, выделенной для гарнитура, вычитаем зазор по высоте, который зависит от высоты потолка в вашей кухне. Далее точно так же делим общую ширину на количество предполагаемых модулей, но при этом учитываем такие пункты:

модуль, предназначенный для вытяжки, должен находиться прямо над плитой или варочной панелью, кроме того, он должен иметь прямой доступ к вентиляционной решетке;
модуль для хранения и сушки посуды должен находиться в ближайшей доступности от раковины, в идеале — прямо над ней.

В зависимости от функционала отдельных модулей вам может понадобиться поменять какие-то из них местами или подогнать отдельные модули под нужный размер, причем не только верхние, но и нижние.

Что касается высоты, то ее величина для верхней базы обычно варьируется от 60 до 100 см. Верхняя база, в отличие от нижней, более вариативна, поэтому здесь ориентируйтесь скорее на свою фантазию и размеры встраиваемой техники, если она есть.

Эти расчеты и станут основой вашего проекта, а дальше вы делаете деталировку кухни для распила, которая представляет собой технический эскиз для изготовления мебели. Для его создания нужно рассчитать количество деталей и комплектующих, учитывая при этом толщину используемого материала, требования по его обработке (например, кромление), виды необходимой фурнитуры. Деталировка выполняет две основные функции:

облегчает процесс сборки мебели, чтобы вы были застрахованы от ситуаций, когда в процессе обнаруживается нехватка деталей или же, наоборот, остаются лишние;
позволяет точно рассчитать затраты на изготовление мебели.

То есть это похоже на эскиз, но в деталировке уделяется внимание всем, даже самым мелким, элементам мебели и связанной с ними технической информации. На этом этап расчетов можно считать завершенным.

Распил деталей

Как только вы подходите к основному этапу в изготовлении кухни — распилу, у вас есть два пути, вы:

делаете его самостоятельно;
обращаетесь в компанию, которая специализируется на распиле деталей для мебели. Мы качественное делаем распил фасадов для кухни.

Вы можете подумать, что сделать распил фасадов кухни или столешницы своими руками намного проще и дешевле, но это не совсем так. Давайте разберемся в том, какие основные факторы влияют на качество распила.

Оборудование. Инструменты, которые можно использовать для распила в домашних условиях — болгарка, лобзик, электролобзик —просты в использовании, но при этом смогут дать вам очень посредственный результат. Решив распилить материал дома, вы рискуете оставить много сколов на материале либо вовсе испортить, а это лишние траты. При этом специализированные компании используют высококачественное оборудование (форматно-раскроечные станки), при распиле на котором сколы исключены. Качество готовых деталей будет высоким и соблюдены углы в 90°.
Компетентность. Не менее важным фактором, чем инструмент, является и то, кто за ним стоит. Согласитесь, что доверять лечение зубов не стоматологу, а человеку с улицы опасно. Так же и с мебелью: от качества деталей зависит срок службы и удобство использования. Конечно, вы можете изучить всю нужную информацию в теории, но, во-первых, на это может уйти много времени, а во-вторых, теоретические знания все равно не означают, что у вас получится применить их на практике. Преимущество опытного мастера в том, что он знает все тонкости процесса и гарантирует вам качественный результат.
Качество материала. Если материал для вашей мебели изначально низкого качества (то есть либо изготовлен с нарушением технологии, либо неправильно хранился на складе), то нормально распилить его в принципе невозможно, и здесь вас не спасет ни первоклассное оборудование, ни квалифицированные мастера. Другое дело, что если у вас нет такого опыта, то вы не сможете определить качество материала на глаз, а опытный специалист знает, как отличить качественный материал от некачественного.

Самостоятельный распил деталей для кухни — рискованное и затратное решение, ведь на попытки добиться качественного результата может уйти немало времени и денег. Для того, чтобы получить его сразу, лучше обратиться к профессионалам. Специалисты компании ProRaspil с радостью возьмут на себя все вопросы по распилу вашей кухни, гарантируя вам качество и надежность в оперативный срок.

Кухня своими руками чертежи и схемы: фото

Кaк paccтaвить кyxoннyю мeбeль

Ocнoвы пpoeктиpoвaния кyxoннoгo пpocтpaнcтвa

Дocтaвкa пpoдyктoв и paзмeщeниe иx нa xpaнeниe.
Пpигoтoвлeниe eды.
Пpиeм пищи.
Mытьe пocyды и yбopкa.

Oттaлкивaяcь oт этoй лoгики, cocтaвляeтcя cxeмa кyxни , в кoтopoй чeтыpe (или бoлee) зoны гapмoничнo пepeтeкaют дpyг в дpyгa. Cтpeмитьcя cлeдyeт к тoмy, чтoбы xoзяйкe нe пoтpeбoвaлocь в пaникe мeтaтьcя в пoиcкax внeзaпнo пoнaдoбившeйcя paздeлoчнoй дocки или caлфeтки.

Пpaвилa эpгoнoмики нa кyxнe

Taкиx пpaвил нeмнoгo, a cлeдoвaниe им oблeгчит кyxoнныe xлoпoты. Boт caмыe вaжныe из ниx:

Paзмep плиты пoдбиpaeтcя, иcxoдя из кoличecтвa жильцoв. Нaпpимep, ceмьe из 2-x чeлoвeк xвaтит плиты нa 2 кoнфopки.
Bocтpeбoвaнныe пpeдмeты жeлaтeльнo paзмeщaть нa paccтoянии нe бoлee мeтpa oт cooтвeтcтвyющeй зoны.
Для coxpaнeния здopoвья глaз peкoмeндyeтcя ycтaнoвить пoдcвeткy нa paбoчeй пoвepxнocти.
Для пoлyчeния кaчecтвeннoй вoды (и в цeляx coxpaнeния бюджeтa) eщe нa этaпe cocтaвлeния чepтeжa кyxни жeлaтeльнo пpeдycмoтpeть ycтaнoвкy aдeквaтнoгo фильтpa и выдeлить мecтo для eгo ycтaнoвки пoд мoйкoй.
Paкoвинa ycтaнaвливaeтcя нa paccтoянии нe мeнee 30 cм oт cтeны и oт плиты (внe зaвиcимocти, гaзoвaя oнa или элeктpичecкaя).
Caмый бoльшoй yчacтoк cтoлeшницы дoлжeн нaxoдитьcя мeждy плитoй и мoйкoй, oднaкo eгo длинa нe дoлжнa пpeвышaть 1 м 20 cм, инaчe xoзяйкe бyдeт нeyдoбнo pacпpeдeлять cвoe внимaниe.
Пocyдoмoeчнyю мaшинy cлeдyeт ycтaнaвливaть pядoм c paкoвинoй, этo кoмфopтнo пpи иcпoльзoвaнии и oблeгчaeт пoдключeниe к вoдoпpoвoдy и кaнaлизaции.
Пpи мoнтaжe вытяжки нeoбxoдимo oттaлкивaтьcя oт pocтa caмoгo выcoкoгo члeнa ceмьи, инaчe мoжнo yдapитьcя oб нee гoлoвoй.
Для микpoвoлнoвки, кoфeвapки и пpoчиx нeбoльшиx пpибopoв жeлaтeльнo нaйти тaкoe мecтo, гдe ycтpoйcтвa бyдyт xpaнитьcя гoтoвыми к paбoтe.
Чeм тяжeлee тoт или инoй пpeдмeт кyxoннoй yтвapи, тeм нижe eгo cлeдyeт xpaнить.
Чeм peжe иcпoльзyeтcя вeщь, тeм дaльшe oт aктивныx зoн ee мoжнo пoмecтить.
B yглoвыx шкaфax для иcпoльзoвaния пoлeзнoгo мecтa в глyбинe peкoмeндyeтcя ycтaнoвить пoлки-кapyceли или пoлки-пapoвoзы.
Нa cтoлeшницe нe дoлжнo нaxoдитьcя ничeгo лишнeгo: для вceгo, чтo нe вocтpeбoвaнo, жeлaтeльнo иcпoльзoвaть ящики или peйлингoвyю тpyбy.
Bыбиpaя мecтo для пpиeмa пищи, cтoит пoмнить, чтo бapнaя cтoйкa пoдxoдит для зaвтpaкa, нo для пoлнoцeннoгo yжинa нeoбxoдим cтoл, пycть дaжe и в дpyгoй кoмнaтe.
Ecли в ceмьe живeт кoшкa или coбaкa, тo им тaкжe нeoбxoдимo выдeлить мecтo для пpиeмa пищи.

Кухонный гарнитур своими руками: чертежи и схемы для изготовления мебели

Помните сакраментальное: «Именно обувь делает женщину женщиной»? Основательно перефразировав, можно сказать: именно кухня любого размера является сердцем любой квартиры. Уютная атмосфера и ароматные запахи делают ее центром притяжения всей семьи. Но только в том случае, если там царит чистота, а обстановка радует своей эстетичностью и функциональностью. Речь в данном случае идет о кухонном гарнитуре и важности изначально сделать правильно чертеж и расстановку мебели.

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится. НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело. Главное – вооружиться терпением, помнить о точности и соблюдать несложный алгоритм, который вы найдете в данной статье. Про модульные кухни эконом класса можете прочитать перейдя по данной ссылке.

Создание эскиза

Прежде всего необходим проект с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

PRO-100 – считается одной из самых понятных и удобных в применении;
KitchenDraw;
К3-Мебель;
Базис-Конструктор-Мебельщик;
Woody.

Графический 3D редактор, каковыми являются эти программы, избавит от долгого и тщательного вычерчивания будущих шкафчиков и тумбочек на бумаге. Несоблюдение точных размеров приведет в итоге к заставленному колченогими и косыми предметами помещению.

В чем преимущество компьютерной программы?

На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере.

Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки.

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

Измерить основные параметры помещения, учитывать не стандартные размеры.
Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

Длина и ширина помещения.
Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Размещение бытовой техники

Один из важных этапов при создании эскиза – грамотное размещение крупной бытовой техники: плиты и духовки, холодильника, посудомоечной, стиральной машин, выбрать размеры мойки.

Необходимо соблюдать ряд непреложных правил. Холодильник не должен располагаться рядом с плитой, иначе он может выйти из строя раньше отведенного ему срока. Еще одно нежелательное соседство – плита и мойка. Они должны располагаться не ближе полуметра друг от друга. Брызги воды могут не только негативно сказаться на состоянии плиты, но и угодить в розетку, поэтому стоит рассмотреть вариант с выдвижными розетками для столешницы. А это уже грозит коротким замыканием и выходом из строя дорогостоящей кухонной техники.

Агрегаты для стирки и мытья посуды логично разместить в непосредственной близости от труб водоснабжения. Как выбрать мойку из искусственного камня можно узнать в данном материале.

Как расположить мебель

Прежде всего необходимо определиться с размещением в пространстве кухонной мебели: в одну или две линии, в виде буквы П или Г, или же будет взят за основу полуостровной или островной вариант. Если имеется недостаток свободного пространства, без проблем можно подобрать маленький угловой гарнитур, но нужно точно подобрать размеры шкафов. Угловые кухни маленького размера позволяют максимально сэкономить пространство.

Площадь кухни позволяет поставить в ней стол, табуретки или стулья? Следует отвести для этого пространство с учетом возможности комфортного отодвигания стульев.

Далее необходимо определиться с количеством шкафов и местом их размещения. Только после этого можно приступать к созданию отдельных вариантов проектов кухни. В данном случае опять же очень разумно прибегнуть к помощи компьютерной программы. Она позволит с точностью до микрона рассчитать не только параметры фасадов, но и оптимизировать внутреннее пространство. При этом будут учтены все нюансы – расположение отверстий, фурнитуры, выдвижные элементы. Все должно открываться без усилий, чтобы обеспечить доступ к внутренним поверхностям напольных и навесных шкафов, а также к светильникам для шкафов.

Секции (модули)

Кухонный гарнитур – это конструкция, состоящая из секций:

секции верхнего ряда;
секции нижнего ряда;
отдельные модули.

Верхний ряд – это навесные шкафы. Их параметры зависят от размеров кухни. Высота шкафов может варьироваться от 300-400 мм до метра. Глубина их соответствует размеру сушки для посуды и равна стандартным 300 мм
Параметры нижней секции должны быть удобны человеку, который чаще всего находится на кухне, соответствовать его росту. Как правило, высота столешницы от пола составляет 850 мм. Для человека нестандартных размеров применимы другие эргономические требования. Можно отойти от стандартных размеров в сторону их увеличения. В этом случае лучше выбирать кухню со встроенной бытовой техникой, так как ее легко разместить на комфортном для человека уровне.

Глубина нижней секции соответствует размеру столешницы. Как правило, она равна 600 мм, соответственно, глубина шкафов – на 50 мм меньше. На ширину секции влияет выбор фурнитуры. Как выбрать столешницу для кухни можно узнать в данной статье.

Вытяжка

От размеров подвесной вытяжки, располагаемой над плитой или под полками зависит ширина верхней секции. Минимальное расстояние от секции вытяжки до электроплиты – 700 мм, до газовой плиты – на 100 мм больше.

Расчет размеров кухонного шкафчика (глубина, ширина, высота)

При расчете размеров кухонных шкафчиков следует учитывать следующие нюансы. Наиболее эргономичная высота расположения навесных полок над столешницей – не больше 100-110 мм.

Для человека более внушительного роста можно прибавить с десяток миллиметров. Минимально допустимая высота нижней полки – около 450 – 500 мм. В противном случае будет затруднен доступ ко всей поверхности столешницы. Стандартная высота нижней секции (напольных шкафов) – 850-900 мм. Этот размер соответствует стандартным параметрам бытовой техники, что важно учитывать, когда вы создаете дизайн онлайн.

Ширина шкафов может составлять от 20 до 90 см, в зависимости от выбранного проекта. Глубина – 450-550 мм.

Основной ориентир высоты шкафчиков – высота оконного проема.

Просмотрите видео инструкцию как сделать кухню своими руками:

Как правильно производить замеры

Одним из основных параметров, учитываемых при конструировании кухонных шкафов, является минимальный размер по длине. Увеличение этого параметра может привести к тому, что готовое изделие может не уместиться на предназначенном для него месте. Лучше всего отнять дополнительно еще 10 мм от полученного минимального размера. Это поможет избежать неприятных несостыковок.

Необходимо проверить соответствие прямых углов положенным 90 градусам. При выявлении больших расхождений в проекте этот нюанс должен быть обязательно учтен. Исправить ситуацию можно, например, используя планку-зашивку.

При проведении замеров необходимо учитывать толщину панелей и дверок на шкафах. Неровность стен может стать помехой при навеске шкафов. В этом случае выходом станет увеличение зазора между ящиками.

Раскрой материалов по проекту

Данную операцию можно, конечно, произвести самостоятельно, соблюдая предельную точность. Но это достаточно большой риск. Даже при соблюдении всех необходимых правил и мер предосторожности что-то может пойти не так, и мебель окажется непригодной для использования. Поэтому раскрой плит лучше заказать в специализированном мебельном цехе за вполне вменяемые деньги. Так все же будет вернее и не приведет к ненужным тратам.

Вам понадобится наглядный пример как сделать кухню:

Как собрать угловой или стандартный шкаф

Сделан эскиз, выбран подходящий материал для шкафов, определено расположение бытовой техники. Теперь необходимо собрать комплект.

Сначала горячим утюгом необходимо окромить все детали, обрезав потом ненужное ножницами и обработав наждачной бумагой.

Крепеж

На фасадах отмечаются места для крепежа и проделываются отверстия. Все детали должны быть промаркированы. В процессе сборки можно сразу после соединения горизонтальных и вертикальных поверхностей вставить в шкаф все ящики и полки. Монтаж фасадов осуществляется в самом конце. При этом конструкция должна лежать на полу. Дверцы крепят в открытом состоянии.

Монтаж нижней секции регулируется по уровню, чтобы получить безукоризненную горизонтальную поверхность. Столешница крепится к нижней секции саморезами. После этого проделывают отверстия для мойки и плиты.

Верхнюю секцию навешиваем не ниже 600 мм от уровня столешницы. На стене необходимо прикрепить монтажную шину. При навешивании необходимо выровнять шкафы по всем направлениям.

Как закончить кухню, наглядная инструкция:

Декорирование фасада шкафа на кухне

Для придания привлекательного внешнего облика готовому кухонному гарнитуру можно использовать такие несложные приемы, как покраска, лакирование, роспись или замена фасадов . Кроме того, отдельные элементы гарнитура могут быть отделаны специальной пленкой и тканью. Все необходимые расходные материалы в большом количестве присутствуют на прилавках мебельных и художественных магазинов. Итак, кухня мечты это вполне реально и совершенно недорого.

Всего лишь несколько советов и толика усердия и на вашей кухне, интересный и созданный вами эксклюзивный гарнитур. В других наших статьях вы можете ознакомится с маленькими кухонными уголками.

Кухня своими руками — 75 пошаговых фото, чертежи и схемы

Содержание:

Проектирование
Деталировка и фурнитура
Сборка шкафов
Оборудование и инструмент для сборки
Монтаж кухни
Итоговый вид

В общем надо было что-то с этим делать, и я решил перенести стиралку в другой конец комнаты и поместить её между газовой плитой и стеной у окна. По предварительно снятым замерам всё выходило «тютелька в тютельку»: ширина шкафчика, который надо было изъять, равна 40 см, машинки – 40 см. Однако в процессе демонтажа шкафа у стыка пола и стены показалась труба отопления, которая мешала установить стиралку в нишу, и если деревянный шкафчик легко подрезается, то с машинкой, естественно ничего не поделаешь. Пришлось наспех сооружать небольшой пьедестал (на высоту трубы) и установить на него машинку, но уже тогда всё было предельно ясно — пришло время ремонтироваться.

Как оказалось впоследствии, машинка не только запустила этот неизбежный процесс, но и стала, пожалуй, главным элементом, который повлиял на проектирование и выбор дизайна будущей кухни.

Исходные данные

Итак, что же я имел на старте всего этого мероприятия. Кухня площадью 6,2 м2 (по техпаспорту), на которой много лет не делалось никакого, даже косметического ремонта. Кухонный гарнитур так вообще стоял со времён сдачи дома, а это уже без малого – 40 лет. Оконная рама старая, деревянная. Холодильник старый, требующий замены. Газовая плита относительно новая, но не отвечающая требованиям супруги.

В общем из того, что предполагалось забрать со старой кухни и перенести в новую оставались лишь микроволновка и упомянутая в прологе стиральная машинка.

Остаётся только добавить, что старая планировка кухни и расположение на ней всех элементов всегда казалось мне жутко неудобным, не практичным и не рациональным, а посему я начал вести борьбу за каждый сантиметр, за каждый клочок свободного пространства, и, забегая вперёд, хочу признаться, что у меня это получилось.

Общие положения

Не открою Америки, если замечу, что прежде чем начать проектирование кухонного гарнитура, необходимо создать проект помещения в целом. Для этого необходимо знать точные размеры помещения, а также положение существующих коммуникаций. Бездумное расположение света, розеток, разводка воды и канализации, вентиляции и прочих вещей на ранних этапах ремонта, как правило, не даёт о себе знать, а вот уже ближе к финишу оно может сильно бросаться в глаза, нарушая как эстетику, так и функциональность помещения. Так что если вы не являетесь профессионалом, но считаете себя «самоделкиным» и верите в свои силы, то начните ремонт с изучения базовых данных, так сказать, прописных истин. Найдите в интернете и изучите статьи из разряда «20 типичных ошибок при проектировании кухни», «варианты расположения розеток на кухне», «выбор фасада для кухонного гарнитура» и т.п. Из них станет понятно, какие существуют стандартные размеры мебели, какие бывают кухонные фасады, на какой высоте навешивается настенный ряд шкафчиков и какое расстояние рекомендуют соблюдать между ним и напольным рядом.

Ну и для того, чтобы наконец начать «рисовать» шкафчики на бумаге, надо либо заранее приобрести всю крупную отдельно стоящую и встраиваемую бытовую технику, либо чётко представлять и знать её монтажные размеры и учитывать в проектировании. Для чего это нужно и так должно быть понятно.

Проектирование

Вернёмся же конкретно к моей кухне. Как я уже писал выше, на выбор концепции моего гарнитура повлияла стиральная машинка, главной фишкой которой является вертикальная загрузка белья. То есть, в отличии от большинства стиралок, в моей «рабочей» является верхняя плоскость, а все остальные могут быть скрыты от глаз стороннего наблюдателя. Так и родилась идея угловой кухни, где сторонами угла являются шкафчики, а вершиной – машинка. Такое расположение наиболее рационально и даёт максимальную функциональность.

На снимке выше уже видно новое окно, установленное без подоконника и в уменьшенный проём. Старый проём на мой взгляд был слишком большим для такой комнаты, а от подоконника я отказался, потому что на его место планировал подогнать столешницу. В это же время была сделана разводка электричества и смонтированы блоки розеток для бытовой техники. Позже состоялась укладка плитки на пол и стены, поклейка обоев. К окончательному проектированию гарнитура я подошел, имея следующую картину.

Чертить кухню я взялся в автокаде, потому что всяким PRO100 не обучен, да и не ставил себе такой первоначальной цели. Хотя не скрою, что если освоить эту специализированную программу, то в дальнейшем она по вашим готовым размерам шкафчиков сама произведёт их деталировку и даже предложит оптимальный крепежный элемент. Мой автокадовский чертёж вышел куда более простым, но, вместе с этим, довольно наглядным.

Примечание редакции: для проектирования можно было также воспользоваться онлайн конструктором у нас на сайте. Особенных заний для использования не требуется — берите и рисуйте.

Пробежимся по основным моментам, касающимся получившихся у меня шкафчиков:

Напольный ряд я решил поставить на декоративные алюминиевые ножки, с возможностью регулирования их по высоте. На мой взгляд, эстетически это выглядит лучше, чем глухой цоколь, да и к тому же остаётся (хоть и ограниченный) доступ под шкафчики (для швабры или тряпки, для визуального осмотра на предмет течи из водопровода или канализации). Наличие декоративных ножек обязательно учитывается при дальнейшей деталировке шкафчиков (см. деталировка).
Фасады шкафов 1 и 5,6 (на самом деле это один шкаф, как и 2,3, просто в первоначальном виде думал, что это будет два шкафчика, а нумерацию уже оставил как есть, чтобы не менять) будут открываться вверх при помощи газовых лифтов.

Фасад шкафа-сушки (2,3) будет открываться вверх при помощи системы авентос HF.

Дверцы шкафов 4 (над стиралкой) и 8 (под мойкой) будут распашными на обычных дверных петлях с доводчиком.
В шкаф 9 будет встраиваться духовой шкаф, поэтому он будет полым, предусмотрен лишь небольшой выдвижной ящичек под ним для хранения противеней и решётки-гриль.
Шкафы 10.1-10. 3 — это три одинаковых шкафа с выдвижными ящиками, которые будут стянуты межсекционными болтами. Почему именно выдвижные ящики, а не просто полочки? Дело в том, что содержимое выдвигающегося ящика легко окинуть взглядом. Чтобы добраться до вещей, стоящих в глубине, не приходится проводить археологические раскопки. Полки же зачастую превращаются в «кладбище» посуды и припасов, о которых хозяева просто-напросто забывают.

Деталировка и фурнитура

Давайте представим себе, что размеры вашего шкафчика должны быть 600х700х300 мм. Вы берёте и заказываете детали шириной 600, высотой 700 и глубиной 300 мм, а потом пытаетесь их подогнать. Естественно, на выходе у вас ничего путного не получится, потому что вы не учитываете толщину детали и то, как эти детали между собой будут состыкованы и расположены в готовом изделии. Вот именно для этого и необходимо делать деталировку – разделение готового изделия на отдельные его составляющие.

Прежде чем я перейду к большой таблице с готовыми деталями для моей кухни, разъясню ещё несколько моментов, что откуда и как берётся.

Высота шкафчика напольного ряда. Рекомендуемая стандартная высота напольного ряда равна 860 мм. Толщина столешницы обычно равна 28 или 38 мм (у меня 38мм). Высота декоративных ножек от 70 мм и выше (у меня 100мм). Вот и получается, что высота шкафчика (самого короба) в моём случае равна: 860 –38 – 100 = 722 мм. Для удобства дальнейших расчётов я принял просто 720 мм.

Выдвижные ящики могут быть нескольких видов:

Короб ящика собран из того же материала, что и остальная кухня (ЛДСП) и крепится на роликовые или телескопические направляющие. Как говорится – дёшево и сердито.

Метабоксы, тандембоксы и т.п. По сути это уже готовые ящики с системами крепления и регулировки, под которые только лишь подгоняется дно и задняя стенка (вырезается из ДСП). Системы эти не дешевые, однако просты и удобны в монтаже. Плюс выглядят они очень солидно. У каждого производителя существуют схемы по расчёту установочных размеров, присадке и монтажу их тандембоксов. Обязательно скачайте их из интернета, либо возьмите у продавцов, изучите и приступайте к деталировке.

Газовые лифты и авентос монтируются на шкафчики верхнего ряда и предназначены для открывания и удерживания на весу фасадов. На строительном рынке или в магазине продавец проконсультирует вас по поводу этих штук, от вас лишь надо сообщить материал и размеры фасада, который надо открывать/удерживать.

Итак, представляю ещё раз схему кухни и деталировку, которая получилась у меня на выходе.

Деталировка кухни (ЛДСП, пластик, ДВП, столешница)

Изделие		Размеры ШГВ	Детали	Кол-во, шт	Материал	Примечание
1	2	3	4	5	6	7
1	Шкаф над холодильником	550х320х360	360х300	2	ЛДСП18
			514х300	2	ЛДСП18
			Ф356х5461	1	пластик	2 отв. под петли
			545х355	1	ДВП
2,3	Шкаф-сушка над мойкой	600х320х720	720х300	2	ЛДСП18	2 отверствия под петли в верхнем фасаде; вырез под стекло в нижнем. Садятся на авентос HF. + стекло лакомат.
			564х300	2	ЛДСП18
			Ф356х596	2	пластик
			545х355	1	ДВП
4	Шкаф над стиралкой	450х320х720	720х300	2	ЛДСП18
			414х300	2	ЛДСП18
			412х280	1	ЛДСП18	полочка
			Ф716х446	1	пластик	2 отв. под петли
			715х445	1	ДВП
5,6	Шкафчик настенный	600х270х720	720х250	2	ЛДСП18	2 отверствия под петли в каждом фасаде; вырез под стекло в нижнем. Садятся на дверные петли и газовые лифты. + стекло лакомат.
			564х250	2	ЛДСП18
			Ф356х596	2	пластик
			715х595	1	ДВП
7	Кухонный потолок			1	ЛДСП18
				1	ЛДСП18
				1	ЛДСП18
				1	ЛДСП18
8	Шкаф под мойку	500х570х720	500х550	1	ЛДСП18
			702х550	2	ЛДСП18
			464х80	1	ЛДСП18
			Ф716х246	2	пластик	по 2 отв. под петли
9	Шкаф для духовки	600х570х720	600х550	1	ЛДСП18
			702х550	2	ЛДСП18
			564х550	1	ЛДСП18
			550х60	2	ЛДСП18
			502х60	2	ЛДСП18
			Ф114х596	1	пластик	Фасад ящика
			545х535	1	ДВП	Дно ящика
10	Шкафы напольные – 3 шт	600х430х720	600х410	3	ЛДСП18	Выдвижные ящики на базе тандембоксов Boyard Swimbox SB01-02 GR. 1/400
			702х410	6	ЛДСП18
			564х80	6	ЛДСП18
			Ф286х596	6	пластик
			Ф136х596	3	пластик
			715х595	3	ДВП
			489х376	9	ДСП 16	Дно ящиков
			477х84	3	ДСП 16	Задняя стенка
			477х200	6	ДСП 16	Задняя стенка
11	Столешница	1100х600		1	Еггер 38	*делается вырез для подоконника
		1850х600*		1	Еггер 38	*делается вырез для подоконника
Примечание: 1 – подчёркиванием обозначается сторона детали, которая оклеивается кромкой ПВХ, двойное подчёркивание означает, что кромкой оклеивается две стороны детали с таким размером. Если толщина кромки равна 1 мм и выше, то её обязательно нужно учитывать при деталировке.
ЛДСП Kronospan Пластик Abet Laminati 410 Groove Кромка Polcemic 50S 06/22 Столешница Egger 38 мм, цвет Лацио серо-голубой, матовый. Стекло лакомат (2 шт)

С этой деталировкой я отправился в контору, которая занимается распилом и оклейкой ДСП, выбрал подходящие на мой вкус материалы и оформил заказ. За весь материал с работой вышло 660 долларов (из них 120 за столешницу).

Пока изготавливался мой заказ, я занялся непосредственно закупкой всей необходимой фурнитуры, метизов, а также бытовой техники. Всё, что мне понадобилось для кухни, приведено в таблице ниже.

Фурнитура, метизы, бытовая техника

Наименование		Кол-во, шт	Цена за 1 шт, у. е.	Итого, у.е.	Примечание
Лифты газовые	Reis 50N	6	2	12
Ручки фасадные	GTV	17		62	418-15, 320 — 2
Ножки алюминиевые хром	40х40х100	20		27
Петли дверные GTV	с доводчиком	6		12
	без доводчика	6		2,5
Петли для навешивания шкафов		10
Профиль для навешивания	3 п. м.
Авентас HF	Kessebohmer	1	80	80
Тандембоксы Boyard	L=400, H=84 и 200	9	23	210	С доводчиками
Сушка		1		6
Лоток-вкладыш		1		3
Направляющая телескопическая	L=450	1		3
Метизы				5-6
Варочная поверхность	Kuppersberg FQ4TGW	1		297
Духовой шкаф	Wirpool AKP 461WH	1		285
Мойка	Полигран	1		94
Вытяжка	Akpo Getias 50	1		190
ВСЕГО:				1475

В итоге стоимость гарнитура (без техники) составила 1270$: фасады, каркасы, фурнитура, столешница, стекла.

Сборка готовых изделий

И вот уже через несколько дней мне привезли и сгрузили перед подъездом кучу досок из ламинированного ДСП, сверху присыпали фасадами из пластика, добавили пару листов ДВП и 38-миллиметровую эггеровскую столешницу. Всё это добро я распределил по комнатам квартиры, предварительно произведя необходимую сортировку деталей, чтобы я точно знал, где и какой шкаф у меня находится

К каждой кучке деталей добавилось по листку бумаги с названием изделия, размером деталей и их количеством.

Начинается самая ответственная, но, вместе с этим, и самая кайфовая часть работы – сборка готовых изделий.

Оборудование и инструмент для сборки

В работе мне потребуются следующие инструменты:

угловые струбцины (при работе с конфирматами без них никуда). Купил на рынке дешёвенькие хлипенькие и усилил их двумя полосками ДСП. Собрал ими кухню, шкаф в комнату, комод и обувницу и много чего ещё соберу.

Шуруповёрт + дрель;
Электролобзик;
Специальное сверло под конфирматы (евростяжки) и бита-шестигранник;
кернер (или шило) и пара карандашей;
угол столярный, рулетка и линейки;
Набор молотков и киянка.

Перед началом сборки я изготовил также несколько шаблонов для рассверливания деталей под склейку на деревянные шканты, но сразу же в процессе работы отказался от этой затеи – конфирматы надёжно и крепко стягивают изделие.

Сбор изделий надо проводить на большой ровной плоской поверхности и тем лучше, чем она больше площадью.

Чтобы не запутаться в процессе работы со сторонами деталей и их ориентированием, обязательно сделайте на них пометки карандашом типа «ПР ВН» (правая боковина внешняя сторона) или «Дно» т.е. так, чтобы было понятно вам.

Очень рекомендую проводить разметку и монтаж крепёжных элементов (например крепления для газовых лифтов или присадка телескопических направляющих для выдвижных ящиков) на отдельных деталях, когда они ещё не собраны в короб – согласитесь, что намного удобнее развернуть отдельно взятую деталь, чем каждый раз крутить-вертеть на столе целый короб.

Алгоритм работы нехитрый:

разметка при помощи угольника (линейки) и карандаша;
накернивание (можно шилом или гвоздём) места под закручивание шурупа;
закручивание шурупа.

Накернивать советую обязательно, потому что просто так закрутить шуруп в ламинированную ДСП не получится, он будет прокручиваться и соскальзывать, что всегда вызывает немалое раздражение.

Когда разметка под крепёж или присадку сделана, можно приступать к сборке самого короба. Вот тут уже главными инструментами являются угловые струбцины, дрель и шуруповёрт.

Работаем по похожему алгориту:

разметка места под сверление конфирматным сверлом при помощи угольника (линейки) и карандаша;
накернивание;
фиксация деталей на угловые струбцины;
сверление конфирматным сверлом;
стягивание деталей конфирматом.

Короб собран, теперь осталось навесить на него фасад, прикрепить петли навешивания на стену и прибить заднюю стенку из ДВП.

Фасад крепится к коробу на дверных петлях без доводчика. Отверстия в фасаде под крепление петель вырезаются фрезером диаметром 35 мм (в моём случае этим озаботилась контора, у которой я заказывал детали).

Дальше крепим к фасаду ответные части для установки газовых лифтов и ставим сами лифты. Лифты можно устанавливать в трёх положениях, в зависимости от которых фасад будет открываться под тремя разными углами (меньше 90, 90 и больше 90 градусов).

Во внутренние части короба крепим петли под навешивание.

На финише остаётся закрыть конфирматы пластиковыми заглушками, прибить заднюю стенку и прикрепить к фасаду ручку.

Получился такой шкафчик, который у нас будет расположен над холодильником.

Сборка шкафа № 2,3 с системой авентос

Авентосы бывают разных видов и устанавливаются они на разные шкафы. Для шкафа-сушки наиболее удобным является авентос системы HF (это авентос на два фасада, которые открываются одновременно г-образно вверх), который и был мною приобретён. Установка такого изделия в шкафчик не проста, но и не является какой-то уж сверхзадачей. К авентосу всегда идёт подробная доходчивая инструкция, следуя которой вы обязательно добьётесь успеха. В моём авентосе фирмы Kessebohmer была даже специальная «карта сверления» отверстий, которую просто надо было приложить к проведённым заранее линиям на боковинах (вычисляются по формулам, приведённым в инструкции) и сверлить прямо в неё.

Крепим силовые механизмы с рычагами к боковинам.

Теперь время за фасадами. Верхний фасад литой, нижний с вырезом под стекло. К шкафчику крепится верхний фасад на обыкновенные дверные петли, между собой фасады соединяются специальными накладными петлями Clip Top (угол раскрытия 120 градусов). На снимке ниже они показаны верхней красной стрелкой. Нижняя стрелка показывает на отверстия под петли, которые ошибочно просверлили на шараге. Отчитывать уже их сильно не стал, а проблему решил сам: приклел в дырки деревянные кругляши и покрасил белой краской – всё равно при раскрытом авентосе, тыльная сторона фасада не видна глазу.

На нижний фасад так же крепятся ответные планки, для защёлкивания на них рычагов. Ну и вот как это дело выглядит уже в сборе. Остаётся только отрегулировать ход рычагов и положение фасадов (всё есть в инструкции). Шкаф-сушка № 2,3 собран.

Шкаф № 5,6 в процессе сборки

Теперь займёмся тремя напольными шкафами №10. Главная их особенность – установка внутрь выдвижных систем (тандембоксов).

Опять же повторяюсь, весь процесс выполняется согласно схемам присадки, которые поставляются вместе с изделием. Сначала к боковинам шкафа присаживаются и крепятся направляющие.

Дальше собираются сами выдвижные ящики. Боковые стенки – это тандембоксы, а дно и задняя стенка вырезаются по нашим ранее вычисленным размерам (см. раздел деталировка).

Выдвижной ящик установленный на направляющие. В верхнее отверстие защёлкивается фиксатор, который крепится к фасаду.

Фиксатор прикреплённый к фасаду выдвижного ящика.

Система очень удобна, потому что позволяет в случае чего просто снять фасад с ящика. Плюс тандембоксы оснащены системой регулировки фасадов по вертикали и горизонтали, что особенно удобно, когда выдвижных ящиков много (у меня 9 штук) и надо их подогнать друг под друга.

Крепление фасадов к выдвижным ящикам

Сверлим отверстия в фасадах и крепим ручки. Сверлить фасад нужно с внешней стороны, а к внутренней нужно плотно прижать кусок какой-нибудь дощечки, тогда сверло на выходе из ДСП не будет крошить его и отверстие получится ровным.

Шкаф с выдвижными ящиками практически готов.

Завершаем сборку шкафа установкой декоративных алюминиевых ножек. Ножки состоят из двух частей: одна (с внешней резьбой) крепится саморезами ко дну шкафа, вторая (собственно ножки) навинчивается на резьбу. Такая система позволяет регулировать ножки по высоте, чтобы, например, компенсировать небольшие неровности пола.

Остальные шкафы напольного ряда (под мойку, под духовой шкаф) ничем особо не примечательны, их сборка точно такая же. Единственное чем, они отличаются от остальных: задние стенки в них отсутствуют ( к мойке необходима подводка труб воды и канализации, а духовому шкафу необходимо свободное вентилируемое пространство для циркуляции горячего воздуха).

Монтаж кухни

Итак, наши изделия собраны, теперь пора приступать к монтажу кухни.

Настенный ряд

Настенный ряд шкафчиков в настоящее время принято навешивать не на обычные глухие петли, а на специальные мебельные петли с крючком, которые цепляются за металлическую планку-профиль, прикрученную к стене. Преимущество таких петель в том, что уже вывешенный на профиль шкафчик можно будет регулировать как по высоте, так и по глубине, что очень удобно, для выставления фасадов соседствующих шкафчиков в одной плоскости.

Навешиваем шкафчики верхнего ряда и при помощи отвёртки регулируем петли вверх-вниз, вперёд-назад так, чтобы фасады соседствующих шкафчиков находились в одной плоскости, а сами шкафчики висели по уровню.

Нижний ряд

Плотно составляем шкафчики напольного ряда, регулируем их по высоте (закручивая/откручивая ножки) и стягиваем межсекционными болтами.

Накрываем шкафчики столешницей и снизу через царги (поперечные планки) фиксируем столешницу саморезами. Можно прибегнуть также к помощи уголков.

На столешнице размечаем места для встраивания мойки и варочной поверхности, сверлим сквозное отверстие для того, чтобы можно было вставить лезвие лобзика и вырезаем куски столешницы.

Отверстия столешницы покрываем слоем силиконового герметика, а также наносим герметик на лицевую сторону столешницы по краю отверстия. Вставляем мойку и удаляем резиновым шпателем выдавленные излишки герметика. То же самое нужно проделать и для варочной поверхности, но только необходим термостойкий герметик.

Нижний ряд в сборе. Столешница на правом ряду плотно подогнана к окну.

Ну а вот как это выглядит всё вместе.

Монтаж кухонного потолка и барной стойки

Следующим этапом работ стал монтаж кухонного потолка и барной стойки. Кухня небольшая, пространства на ней не много, поэтому выбор был сделан именно в пользу барной стоечки, а не традиционного стола, место для которого оставалось только у входа комнату, что, согласитесь, вообще неудобно.

Специально для потолка было вырезано четыре детали из ДСП (того же, из которого собирались шкафчики). Две детали были сделаны с закруглением, которые должны будут стать завершением потолка. К стене детали крепились при помощи утолщённых уголков и саморезов, но основная масса потолка легла на шкафчики верхнего ряда. Ничего сложного.

Для барной стойки был вырезан кусок такой же эггеровской столешницы размерами 2000х400 мм, край которого тоже сделан с радиусом. Получилось, что стойка и элемент потолка над ней имеют идентичные размеры.

В столешнице сверлим отверстия (14х170) и сажаем их на скрытые полкодержатели, предварительно закреплённые по свободной стенке.

Обычно рекомендуемая высота установки барной стойки равна примерно 1100 мм от пола, но у меня вышло немного выше. Высота моей стойки была подогнана так, чтобы в свободное пространство между ней и напольным рядом смогла поместиться микроволновка. Получилось как-то так.

Чуть позже над стойкой и под ней появятся рейлинговые трубы с различными крючочками, баночками для специй и лоточками

Ну и завершила всю композицию стойка/потолок 50-я хромированная труба с держателем для бокалов и полочкой для фруктов. Под стойкой на трубе установил держатель с крючками для полотенец.

Пока ехали заказанные барные стулья, я немного апгрейдил стену над стойкой изготовив для неё самую дорогую картину, которую только мог.

Ну и вот что из этого, собственно, получилось. На своём месте уже рейлинговые трубы с крючками, плюс в потолок были врезаны светильники и добавлен ещё один держатель для бокалов.

Что получилось в итоге

Всё, моя кухня своими руками теперь готова.

Ликбез: Какие чертежи в проекте — обязательные

В папке с дизайнерским проектом стометровой квартиры будет примерно 40–45 листов. Не меньше половины из них — чертежи. Зачем так много? Все ли они так уж обязательны?

Мы попросили более 300 дизайнеров показать свою проектную документацию. Сравнили, как выглядят «обязательные» чертежи в разных дизайн-бюро. Публикуем не только комментарии, но и гигантские архивы чертежей с планировками. Обязательно переходите по ссылкам!

Atelier Madame — architecture

Зачем чертежи?
Это рабочая документация. Прежде всего она нужна строителям: по чертежам понятно, как именно реализовать проект. Иначе не получится продуманный и аккуратный интерьер.

Если вы приходите в бюро и заказываете только план расстановки мебели, не удивляйтесь, что розетки окажутся в неудобных местах или плинтусы придется отрывать ради монтажа встроенного шкафа. Получается, чертежи нужны и вам — чтобы заказывать мебель и контролировать работы (особенно если вы не оплачиваете авторский надзор).

Parenthèse déco

Какие чертежи обязательно должны быть в проекте?
Стандарта нет, но опрошенные нами дизайнеры чаще всего называли обязательными следующие 11 типов чертежей:
1) обмерный план,
2) план демонтажа,
3) план монтажа,
4) план расстановки мебели и техники,
5) план дверей и окон,
6) план полов,
7) план электрики (розеток),
8) план освещения,
9) план стен,
10) план потолков,
11) план сантехники.

1. ОБМЕРНЫЙ ПЛАН
Что это: Базовый чертеж (вид сверху), который делается после замеров квартиры.

Почему без него нельзя: По точным обмерным данным квартиры затем делаются другие чертежи, расчеты затрат на строительные материалы, работы и т.п. Без такого плана невозможна никакая другая интерьерная работа — даже мебель не расставить.

Группа Компаний «Фундамент»

Дизайнер Мария К. (Козлова): «[Чертеж делается] с указанием всех размеров по стенам + с указанием высот потолка, дверных проемов, подоконников и окон. Также не забываем отмечать расположение щитка, датчиков дыма, смотрим, где расположены вентиляционные шахты, выводы воды и канализации».

Дизайн-бюро Оксаны Моссур

БОЛЬШЕ ПРИМЕРОВ…
► По ссылке еще 22 обмерных плана из проектов российских дизайнеров — сравните детализацию и подход

2. ПЛАН ДЕМОНТАЖА
Что это: Чертеж, который показывает строителям, какие перегородки сносить, а какие — оставлять. Обязательный, если в квартире будет перепланировка или вы хотите поменять перегородки.

Почему без него нельзя: Для тех, кто делает перепланировку и меняет перегородки, план демонтажа — главный чертеж. Под перепланировкой понимаем не только глобальное «перекраивание» квартиры, но и любой этап ремонтных работ, когда требуется что-то убрать (антресоли), перенести или расширить (дверной проем) и пр.

Студия дизайна интерьера Поповой Светланы

Дизайнер Мария К. (Козлова):«Отмечаем демонтируемые элементы — то, что строители должны сломать и вынести».

Роман Струков, архитектор:«[Чертеж демонтажа делается], чтобы рассчитать стоимость данных работ».

Очень пригодится план демонтажа тем, кто ремонтирует старый фонд. Ведь иной раз стены настолько кривые и заваленные, что попытка выровнять их съест недопустимо много пространства. Перегородки сносят, на их месте возводят такие же, но из современных материалов.

Важно: Если в квартире будет перепланировка, нужно, чтобы сначала профессионал оценил, какие стены в квартире можно трогать, а какие — нельзя. Потом эту перепланировку необходимо согласовать. И только потом можно отдавать строителям в работу план демонтажа.

Самарина Елена

БОЛЬШЕ ПРИМЕРОВ…
► 20+ планов демонтажа из проектов российских дизайнеров

3. ПЛАН МОНТАЖА (и экспликация помещений)
Что это: На этом плане вычерчиваются стены, которые строителям предстоит возвести. Указывается расположение, высота перегородок, даются пояснения о том, из каких материалов строить (гипсокартон, пеноблоки и т.д.). В отдельной табличке — экспликации — указываются точные числовые данные общей площади помещения и отдельных его частей, условные обозначения и т.п.

Светлана (INTERIOR)

Роман Струков, архитектор:«[Дополнительно могут прилагаться] сечения по монтажу — монтаж работа трехмерная, следовательно, строителям нужно понимать нюансы и по вертикали. Плюс дополнительные комментарии к монтажу — много комментариев не бывает. Этот план подчеркивает, где какие углы обязательно выдержать, даже если появится шальная мысль за этим не следить; где важно соблюсти параллельность, а не просто довериться взгляду; где нужно усиление перегородок — на них же и полку повесить захочется».

Почему без него нельзя: Это основной чертеж квартиры в новой планировке. По этому чертежу строители будут ориентироваться на всем протяжении ремонта, сверяя данные с табличкой-экспликацией. Этот чертеж — как главная страница на сайте, откуда ведут ссылки на другие чертежи. Наконец, именно от этого нового плана будет отталкиваться дизайнер, создавая образ интерьера и детализируя его.

Важно: Этот лист в папке лежит одним из первых, но продумывают и чертят его в самом конце — когда понятно, где какая полка будет висеть и какие закладные ей требуются.

Студия дизайна интерьера Поповой Светланы

БОЛЬШЕ ПРИМЕРОВ…
► 20+ планов монтажа c экспликацией помещений

4. ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
Что это: План расстановки мебели и техники (планировочное решение). Вид квартиры сверху уже с новыми стенами и со всей мебелью и техникой. Глядя на него, вы уже точно представляете, где у вас будет шкаф, где кровать, а где — кресло. И можете мысленно прогуляться по квартире, примерить ее на себя.

Дарья Ельникова

Почему без него нельзя: Этот план расставляет все точки над i в части планировочного решения квартиры. Это документ, который удостоверяет: в квартире будут вот эти предметы мебели и техники, расположенные так, а не иначе. С этим планом и вы, и строители, и дизайнер будете сверяться на всех последующих этапах.

Владимир Подлипный

Дизайнер Мария К. (Козлова): «Это финально согласованный с заказчиком план расположения мебели с указанием ее габаритных размеров».

Нина Романюк, дизайнер: «Я детально делаю прорисовку всей мебели вместе с технологом, чтобы убедиться, что все узлы со стеной и электрикой разместятся “вкусненько” по всем пропорциям».

Даша Ухлинова, дизайнер: «[Необходим] план мебели с указанием габаритов, в том числе план мебели с имплицитными зонами. Это зоны открывания дверей, шкафов, подхода к мебели, чтобы заказчику было наглядно видно, что все откроется и везде пройдется».

Роман Струков, архитектор: «Это главный план для коммуникации между дизайнером, строителем и заказчиком. Там же указаны финальные площади и дополнительные комментарии к нестандартным изделиям и мебели на заказ».

Дизайн-бюро Оксаны Моссур

Если в проекте есть мебель на заказ, она может быть вычерчена отдельно, но базовый план с мебелью обязан быть в любом случае. На планах с расстановкой мебели также указываются ее основные размеры. Поэтому, если квартира большая, эти чертежи могут быть сделаны на нескольких листах. Размеры мебели необходимы, чтобы потом не купить диван на 10–15 сантиметров больше: мелочь вроде, а он из двери в проход торчит.

БОЛЬШЕ ПРИМЕРОВ…
► 20+ вариантов планировочных решений (расстановки мебели) из проектов российских дизайнеров

5. ПЛАН ЗАПОЛНЕНИЯ ПРОЕМОВ
Что это: Чертеж, на котором указано, где и какие будут стоять окна и двери (обычные распашные, раздвижные, «гармошки» и т.п.).

ASDesign

На нем также отмечается, какие будут подоконники; как двери будут открываться (чтобы они не стукались друг об друга, не мешала мебель). К чертежу прикрепляется еще и табличка (спецификация), где указаны виды окон и дверей с размерами, а часто и с маленькими фотографиями моделей — чтобы точно ничего не перепутать.

Почему без него нельзя: Этот блок документов помогает строителям ориентироваться во время монтажа окон и дверей. Например, если в квартире есть двери-купе, на чертежах должно быть отражено, как за ними монтируется плинтус. Если плинтус в квартире широкий, то двери просто не откроются — значит, плинтуса за ними вообще не должно быть. Но чтобы все было эстетично, это нужно учесть заранее. И даже если у вас обычные двери, без этого плана не обойтись: монтажники должны сразу понимать, как и куда будут открываться двери, чтобы не обсуждать это в текущем режиме.

Светлана (INTERIOR)

БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ вариантов плана заполнения проемов (окон и дверей) смотрите по ссылке

6. ПЛАН ПОЛОВ
Что это: Рабочая документация по полам: она указывает, где и какое покрытие будет в квартире. Если плиточный пол имеет особую раскладку, то раскладка плитки прикладывается к плану полов. Если укладывается паркетная доска, ламинат и прочее — план показывает направление укладки.

zzburo

Почему без него нельзя: В комплексных дизайн-проектах часто разные полы в разных помещениях — значит, нужно учесть толщину «пирогов», чтобы не было перепадов высот. По этому плану также считают количество материала и его симметрию относительно мебели: чтобы сэкономить и не укладывать дорогой материал под шкафами. И чтобы относительно тех же шкафов покрытие с орнаментом было симметрично (а не залезало под шкаф).

Роман Струков, архитектор: «Все-все-все о полах — что куда укладывать, как стыковать, откуда начинать, и что в каком порядке».

Евгения Матвеенко, архитектор: «[Дополнительно могут прилагаться] все “пироги” полов — пол в разрезе».

in[ex]terior by Solnyshkova

Мария К. (Козлова), дизайнер: «Указываем типы напольных покрытий для каждого помещения + обязательно их толщину, чтобы строители заранее понимали “пирог” пола и могли вывести все в один уровень без порожков. [Дополнительно может быть сделан] детальный план напольного покрытия: бывает, в проекте мы используем интересную плитку с миксом разных рисунков. На таком плане мы заранее продумываем расположение каждого конкретного декора. К примеру, те, что больше нравятся заказчику — кладем на видные места, а те, что не очень, можем спрятать под навесным унитазом».

БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ вариантов плана полов смотрите по ссылке

«А+DK»

Наташа Мартынова

7. ПЛАНЫ ЭЛЕКТРИКИ (освещения, розеток, выключателей)
Что это: Чертежи со всеми розетками и электрическими выводами в квартире. Плюс план размещения осветительных приборов (с привязками) и план разводки освещения на выключатели (с привязками). Если квартира большая, и электрики и освещения много, эти данные разносят по разным чертежам.

Почему без них нельзя: Если электрику не спланировать и не продумать четко, в квартире будет постоянно не хватать розеток (как итог, везде будут валяться удлинители) и света (темно, неуютно, будете докупать разные лампы и развешивать их по углам).

Группа Компаний «Фундамент»

Роман Струков, архитектор: «План розеток тоже показан вместе с мебелью, потому что важно отслеживать, чтобы розетка не оказалась скрыта за шкафом или в метре от телевизора.

План освещения — здесь все освещение показано вместе с мебелью, чтобы заказчик понимал, где и как оно будет организовано.

План освещения с размерами — этот план уже для строителей, чтобы они знали, что куда установить.

План включения освещения — сценарии освещения в квартире могут быть достаточно изощренными: включение одно светильника с различных точек, возможность отключить освещение во всей квартире или частично с одного выключателя. Все это описано на этом плане».
БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ вариантов чертежей по электричеству смотрите по ссылке

Самарина Елена

Бюро IVA

8. ПЛАН ОТДЕЛКИ СТЕН
Что это: Вся информация по финишной отделке стен: где какой цвет, где какой материал, где какая нужна предварительная отделка.

Почему без него нельзя: Подготовка стен под разные чистовые материалы должна быть разная — это нужно учитывать заранее. По этим чертежам также считают, сколько и каких нужно обоев и краски.

Мария К. (Козлова), дизайнер: «Указываем типы покрытий — обои / покраска / декоративная штукатурка и т.п. Указываем толщину — к примеру, если используем рельефные 3D-панели. Это важно, так как подготовка стен под разные чистовые материалы — тоже разная».

БОЛЬШЕ ПРИМЕРОВ…
► Еще 20+ планов по отделке стен смотрите в этой папке

Дизайн студия интерьера LOFT&HOME

9. ПЛАН ПОТОЛКОВ
Что это: Рабочая документация по потолкам, где отмечаются уровни, потолочные плинтусы (багеты), материал отделки потолков, места, где проходят коммуникации и прочее.

Почему без него нельзя: Помогает аккуратно оформить потолки.

Мария К. (Козлова), дизайнер: «Указываем тип потолка — к примеру, из ГКЛ — гипсокартона; + указываем опуски коробов, если они есть — часто это зоны кухонных шкафов, где мы прячем вентиляцию, или зоны встроенных шкафов; + указываем цвета покраски».

Дизайн-бюро Оксаны Моссур

Татьяна Казанцева, архитектор: «Если в квартире предполагается принудительная приточно-вытяжная система вентиляции, то в моих чертежах на планах потолков / стен обязательно будет указана вся информации по размещению и внешнему виду используемых решеток».

Роман Струков, архитектор: «[Здесь дается] информация обо всех высотах, карнизах, все сечения в местах изменения высот. План потолков с оборудованием, ведь в потолки также могут встраиваться светильники, светодиодная лента, вентиляция, — все это требует работ на этапе монтажа, влияет на логистику и порядок действий. Поэтому важно дать подобную информацию строителям».

БОЛЬШЕ ПРИМЕРОВ…
►20+ примеров чертежей с планом потолков из проектов российских дизайнеров

Архитектурно-проектная мастерская №1

10. ПЛАН САНТЕХНИКИ
Что это: Чертеж, где указаны все выводы воды и канализации, с привязками к посудомоечной машине, унитазу, раковинам и т.п.

Почему без него нельзя: Чтобы рабочие точно знали, где, какие и на какой высоте делать выводы. И делали не так, как им удобно, а так, чтобы стиралка встала в нужный проем, а унитаз не «уехал» от стены на лишние 10–20 сантиметров.

Дизайн-бюро Оксаны Моссур

Мария К. (Козлова), дизайнер:«Отмечаем все приборы, к которым нужна подводка воды, — унитазы, раковины, ванна, душ, посудомоечная машина, стиральная машина, раковина на кухне и т.п. Если уже знаем модели сантехники, то добавляем технички по ним прямо в проект, чтобы строители сразу понимали их габаритные размеры и типы соединений».

Светлана Мустяца, дизайнер: «Одной из самых важных частей любого дизайн-проекта является разработка плана сантехнического оборудования. Зачастую на этом плане дизайнеры показывают лишь привязку сантехнического оборудования — то есть расстояние от центра прибора до стены и его общие габариты. В моих проектах я уделяю санузлам большее внимание, потому что, как правило, это маленькие помещения, в которых важен каждый сантиметр. Сантехнику мы с заказчиками выбираем на первых этапах проекта. Раскладка плитки на развертках стен осуществляется с учетом определенной модели сантехники».

БОЛЬШЕ ПРИМЕРОВ…
► Варианты планов привязки сантехнических приборов в разных проектах — смотрите в этой папке

Студия дизайна Марии Боровской

Светлана (INTERIOR)

11. РАЗВЕРТКИ СТЕН (опционально)
Что это: Листы с чертежами или рисунками каждой стены в доме «анфас». Помогают понять, что, где и на какой высоте будет расположено.

Почему без них нельзя: Они нужны для наглядности и чтобы сверяться по ним в случае спорных моментов — чертежи показывают вид сверху, как бы с потолка. А развертки — это уплощенный вид прямо на каждую стену. По ним можно уточнять, что и как будет расположено.

Мария К. (Козлова), дизайнер: «Это четыре вида, на каждую из стен помещения, с подсчетом чистовых отделочных материалов, привязкой розеток и выключателей, другими рекомендациями для строителей».

Олеся Сыпченко, дизайнер: «В нашей студии мы всегда делаем развертки стен всех помещений с указанием всего, что есть на стенах — конкретных артикулов лепнины, освещения, декора, схемами встройки конкретных смесителей / сантехники / трапов».

Долгова Ксения, архитектор: «Развертки санузлов — обязательная часть рабочего проекта, так как по ним сантехники будут привязывать выводы оборудования. Также на них отражается раскладка плитки, чтобы впоследствии не возникало некрасивых подрезок».

Владимир Подлипный

Мария Седж, дизайнер:«Это самая главная и удобная часть рабочей документации для всех, так как электрик видит на ней не только точную привязку электрического провода, но и модель светильника, которая запланирована на этом месте. Сантехник ещё на стадии вывода водорозеток может соотнести выбранную модель с привязками из плана. Если возникает накладка, это становится известно на стадии выводов, а не после того, как всё сделано и нужно уже устанавливать сантехнику. Развёртки помещений с визуальным рядом настолько подробны, что очень часто в общении с заказчиками их оказывается достаточно, и визуализация становится неактуальна».

БОЛЬШЕ ПРИМЕРОВ…
► По ссылке — папка с подборкой разверток из проектов разных дизайнеров

Karin & Sara

В итоге: Подобрать картинки в интернете и накидать по ним примерную планировку — этого недостаточно, чтобы получился качественный интерьер на выходе. Рабочая документация — это и есть главная составляющая проекта, которая позволяет реализовать желаемое.

Документация эта — результат сложной технической и инженерной работы: все детали интерьера рассматриваются с разных сторон и перспектив, в комплексе. И чертежей должно быть не менее 11 типов.

НазадДалее

3 из 7

Народные кухни

Дорожите вашим временем? Закажите «Кухню под ключ». Высококлассные специалисты нашей компании возьмут все хлопоты по созданию кухни вашей мечты на себя. Мы поможем вам на всех этапах: от разработки дизайна проекта и выполнения замеров до монтажа, подключения и гарантийного обслуживания.

Всего 4 шага: замеры – планировка — оформление заказа — сборка и установка, – и вы счастливый обладатель вашей идеальной кухни. Более того: мы оснастим вашу кухню всей необходимой бытовой техникой и позаботимся о подключении воды и электричества. Гарантийное обслуживание вашей кухни мы тоже возьмем на себя!

Замеры

Снять замеры кухни самостоятельно совсем несложно, но этот процесс требует точности.

Выполните замеры в нашем стандартном бланке:

Следуйте нашим 7 шагам и у вас без труда получится сделать замеры вашей кухни:

Если у вас не получается сделать замер самостоятельно, звоните в магазин «Народные кухни» и наш профессиональный замерщик приедет удобное для вас время.

Планировка

Сделав замеры помещения, вы можете приступить к планированию с помощью нашей онлайн-конструктора кухни. Если вам нужна помощь вы можете связаться с менеджером интернет-магазина Народные кухни по телефону …

Приступая к проектированию, вы должны принять во внимание следующее. В кухне очень важно, чтобы вы могли свободно перемещаться между зоной рабочего треугольника: плитой, холодильником и мойкой. Форма планировки вашей кухни обычно напрямую зависит от формы вашего помещения. Однако это совсем не означает, что планировка вашей новой кухни должна полностью повторять планировку предыдущей.

Несколько видов планировки:

Перейдем к рабочей поверхности. Столешницу лучше располагать по обе стороны варочной панели, чтобы было достаточно места для горячих кастрюль. Если такой вариант невозможен, то столешницу лучше всего установить между плитой и мойкой.

При проектировании параллельной кухни важно сделать так, чтобы между шкафами было достаточно места для двоих. Расстояние в 120 см позволит пользоваться ящиками и дверцами шкафов с обеих сторон кухни одновременно.

Навесные шкафы следует располагать на такой высоте, чтобы они не загораживали вам обзор столешницы. Устанавливая над варочной панелью вытяжку, обязательно следуйте рекомендациям производителя. Хранить кухонные принадлежности и посуду удобно рядом с варочной панелью: здесь они всегда будут под рукой. Бокалы, столовую посуду и приборы лучше хранить рядом с посудомоечной посудой, чтобы после использования их было легче убирать.

Крайний шкаф комбинации не ставьте вплотную к стене: установите между ними декоративную планку. Так вы обеспечите достаточно места для полноценного открывания дверцы.

Оформление заказа.

Оформить заказ на новую кухню можно двумя способами:

Во-первых, через сайт полностью самостоятельно:

Для этого вам нужно выбрать готовую кухню из предложенных коллекций или создать проект своей кухни в редакторе. Вы можете сделать несколько проектов одной или разных коллекций кухонь. Все ваши проекты сохраняются в личном кабинете и доступны для редактирования в любое время. После того как вы создали свой проект отправьте его в корзину или сохраните спецификацию в личном кабинете. Добавьте к нему дополнительные аксессуары и услуги которыми вы хотите воспользоваться. Выберите способ доставки и оплаты. В рабочее время, в течение часа с вами свяжется менеджер интернет магазина, который вместе свами закончит процесс оформления покупки. Поздравляем ваша новая кухня на пути к вам. Статус своего заказа вы можете отлеживать в своем личном кабинете.

Во-вторых, через сайт с последующей консультацией в магазине вашего города:

Для этого сохраните свой проект, созданный с помощью конструктора кухонь в своем личном кабинете. Распечатайте спецификацию и принесите ее в любой магазин «Народные кухни», где менеджеры магазина обсудят с вами все детали проекта. Вы также можете получить доступ к своему онлайн-проекту прямо из магазина, где наш специалист поможет его доработать. Для этого понадобиться только ваш логин и пароль. Наши сотрудники не просто выдадут вам готовый заказ для оплаты, но и предложат наши финансовые услуги, а также обсудят с вами варианты доставки, сборки и установки кухни. Сделают всё, чтобы ваша кухня была готова как можно быстрее.

Собираем и устанавливаем.

Простые советы, как собрать и установить новую кухню. Более подробная информация – в печатной версии инструкции по сборке. Если вам нужна помощь в сборке и установке, свяжитесь с менеджером магазина «Народные кухни».

Перед началом работы рассортируйте упаковки для каждого шкафа, сверяясь с накладной и вашим проектом кухни. Так вы будете знать, к чему относится каждая коробка и когда она понадобится.

Убедитесь в том, что все работы, связанные с водопроводом и электричеством, завершены.

Проверьте, где расположена самая высокая точка пола, а также есть ли в вашей кухне углы больше или меньше 90 градусов.

Перед сборкой и установкой каждого товара тщательно изучите схему сборки. Снимите замеры новой кухни, отметьте места крепления накладных шин для навесных шкафов.

Сначала отметьте расположение напольных шкафов. Соберите и установите навесные шкафы, начиная с углового. Затем соберите напольные шкафы вместе с ножками. Закрепите напольные шкафы также, начиная с углового. Соберите высокие шкафы и установите накладные панели. Закрепите высокие шкафы на шинах. Установите подсветку сами или воспользовавшись услугами специалиста.

Проверьте правильность размера столешницы. Установите столешницу, затем цоколь и вентиляционную решетку. Внутри каркасов шкафов установите направляющие для ящиков. Направляющие для внутренних и стандартных ящиков устанавливаются по-разному. Не забудьте перед установкой ящиков провести провода от подсветки. Подробное описание установки смотрите в печатной версии инструкции по сборке. Навесьте и отрегулируйте дверцы. Установите полки и закрепите ручки.

Так же мы рады предоставить вам услуги профессиональных сборщиков, которые приедут и установят кухню «под ключ», быстро и качественно.

Гарантия

Всем покупателям мы предоставляем гарантийное обслуживание. В случае возникновения гарантийного случая мастер обязательно приедет к Вам, чтобы исправить появившиеся проблемы.

Гарантия действует:

— 24 месяца на корпусную мебель;

-12 месяцев на услуги по сборке и установке корпусной мебели;

-3 месяца на сантехнические работы.

Гарантийный срок встраиваемой бытовой техники устанавливается его изготовителем или официальным представителем. Сервисное обслуживание осуществляется через авторизованные центры.

Гарантия не действует:

При нарушении инструкции по эксплуатации, нанесении механических повреждений владельцем кухонного гарнитура, порчи мебели из-за неправильной установки встраиваемой техники.

Программное обеспечение для проектирования кухни — создание 2D- и 3D-планировок кухни

Создание планировки кухни и 3D-визуализации

Cedreo — это простой в использовании, интуитивно понятный онлайн-планировщик кухни, который позволяет создавать и адаптировать дизайн кухни на ходу, создание красивых 3D-рендерингов и улучшение рабочего процесса.

В этом инструменте для проектирования кухни все функции доступны онлайн, поэтому вы можете легко регулировать уровни высоты, добавлять окна, корректировать размеры или типы материалов на лету.

Каждый дизайн кухни можно экспортировать в высокодетализированные планы этажей или фотореалистичные 3D-изображения, что позволит вам точно визуализировать концепции дизайна, улучшить общение с клиентами и заключать больше сделок.

2D-планы кухни

Используйте средство создания 2D-планов для быстрого создания подробных планов кухонь. Cedreo позволяет экономить ресурсы при создании новых визуализаций, позволяя загружать план кухни, рассчитывать размеры и даже переключать концептуальный вид с 2D на 3D.

Узнать больше

3D-планы кухни

Создание красивого плана этажа улучшает общение с клиентом, но может отнять чрезмерное количество времени и денег на этапе реконструкции. Убедитесь, что проект идет гладко с самого начала благодаря подробному предварительному планированию и фотореалистичным визуализациям, которые не занимают много времени.

С Cedreo концептуализация 3D становится проще. Создание отличного плана этажа занимает менее 2 часов от начала до конца, в результате чего у вас остается простой интерактивный 3D-план этажа со шкафами, мебелью и настраиваемыми визуальными эффектами дневного света.

Подробнее

3D-визуализация кухни

Помогите вашему клиенту визуализировать кухню своей мечты. Программное обеспечение Cedreo для проектирования кухни позволяет создавать настраиваемые 3D-визуализации всего за несколько минут. Легко создавайте несколько фотореалистичных 3D-визуализаций, чтобы клиенты могли выбрать дизайн кухни своей мечты.

Благодаря обширной библиотеке 3D-продуктов каждая часть процесса проектирования кухни настраивается, что позволяет редактировать цвета стен, напольную плитку, столешницы и шкафы, текстурированные материалы и украшения для получения законченного вида.

Подробнее

Узнайте, почему другие выбирают Cedreo

«Мы можем спроектировать практически все. Именно поэтому мы выбрали Cedreo. Использование 3D-визуализации, безусловно, помогает в продаже проекта».

Шери Рамм.

Прочтите историю успеха

«Возможность делать это внутри компании сокращает время, когда мы можем представить проекты. И, очевидно, это дешевле. Для нас было огромной победой найти Cedreo.

Роб Зерреннер.

Прочтите историю успеха

Cedreo — идеальное приложение для проектирования кухни для строителей дома , ремонтники и дизайнеры интерьеров , спасая ваш проект от утечки ресурсов на этапе концептуального проектирования. Просто перетащите, чтобы спроектировать кухню онлайн с минимальными усилиями. Настройте размеры, материалы, освещение и многое другое всего за несколько кликов.

Строители домов

Используя программное обеспечение для проектирования кухонь Cedreo, вы можете быстро продвинуться через концептуализацию и закрыть продажи в два раза быстрее, предоставив своим клиентам несколько планировок кухонь и помогая им визуализировать пространство с помощью 2D-планов этажей и фотореалистичных 3D-визуализаций.

Ремонтники домов

Экономьте время на этапе проектирования кухни с помощью Cedreo. Экспортируйте свои 2D- и 3D-визуализации, чтобы упростить общение с клиентами и избежать недоразумений. Cedreo помогает вашим клиентам лучше понять, как будет выглядеть их кухня после ремонта.

Дизайнеры интерьеров

Экономьте время на этапе проектирования кухни с помощью Cedreo, наиболее универсального программного обеспечения для проектирования кухни. Экспортируйте свои 2D- и 3D-визуализации, чтобы упростить общение с клиентами и избежать недоразумений. Cedreo помогает вашим клиентам визуализировать новый дизайн до того, как будут выполнены работы по дизайну интерьера.

Cedreo — лучший планировщик компоновки, который поможет вашей команде быстрее приступить к работе над проектом. Вы можете быстро спроектировать четкие 2D-планы кухни, что позволит вам предоставить клиентам несколько макетов на выбор. Легко переключайтесь между 2D-макетами и красивыми фотореалистичными видами полностью меблированных планов этажей, чтобы предоставить вашим клиентам максимально захватывающий опыт, и все это в одной программе.

План кухни 2D

План кухни 3D

П-образная кухня

План маленькой кухни

Г-образная кухня

Планировка кухни с островом

Визуализация проекта стала намного быстрее с приложением Cedreo easy kitchen layout. Создайте идеальную кухню для своих клиентов с помощью простого интерфейса, сократив время, затрачиваемое на планирование кухни, вдвое.

Выбирая Cedreo, вы можете проектировать кухни онлайн и делать это правильно с первого раза. Полезные функции помогут вам с легкостью создавать свои проекты:

1. Нарисуйте план этажа

Cedreo позволяет вам быстро нарисовать план вашей кухни с помощью интуитивно понятного программного обеспечения для проектирования кухни. Рисуйте стены в режиме непрерывного рисования, либо импортируя уже существующий план этажа и обводя его, либо рисуя план этажа с нуля.

Затем перетащите двери и окна, настройте их размеры или цвет, добавьте символы мебели основных бытовых приборов и отредактируйте типы стен (водонепроницаемые, внутренняя изоляция…).

Наконец, получите точную площадь поверхности, а также размеры стен вашего проекта.

2. Добавить Мебель для комнаты

Выберите напольное и настенное покрытие из широкого спектра материалов и цветов. Простое дизайнерское меню кухни позволяет перетаскивать кухонные шкафы, острова, технику и предметы интерьера. . Выберите материалы и цвета столешницы, а также ряд оборудования (холодильники, раковины, вытяжки…), создавая легко читаемые планы этажей и потрясающие концепции.

3. Просмотр 2D- или 3D-проектов кухонь

Легко загружайте 2D-планы этажей кухни в масштабе и просматривайте сверху вниз с четкими надписями и дизайном. Готовы показать клиенту? Создавайте 3D-планы этажей и 3D-визуализации интерьера вашего плана этажа менее чем за 5 минут.

Знакомство с планами этажей и шкафами

Планы этажей

При просмотре плана этажа, разработанного архитектором или дизайнером интерьеров, вы заметите в зоне кухни различные типы линий, изображенные на чертеже.

На чертежах коммерческих, многоквартирных или жилых домов нижние шкафы показаны сплошными линиями, а навесные шкафы — пунктирными линиями (см. рис. A). Линии стен имеют толстые очертания, но не закрашены.

На чертежах жилых помещений, особенно в сотрудничестве с NKBA или Национальной ассоциацией кухонь и ванн, нижние шкафы показаны пунктирными линиями, а навесные шкафы показаны сплошными линиями (см. рис. B). В отличие от коммерческих чертежей, линии стен на планах жилых домов обычно заполняются, за исключением тех случаев, когда показаны двери или окна.

Рис.0002 Для указанных конкретных шкафов показана номенклатура, представляющая тип шкафа и размер или ширину и высоту. В зависимости от производителя шкафы доступны с различными шагами ширины, а также высотой для навесных шкафов и высоких шкафов. Например, на плане кухни вы обычно видите базовый шкаф с маркировкой SB36, B30, 3DB24 и W2442. Что означает приведенная выше номенклатура:
SB36 = SB означает основание для раковины, а 36 означает, что шкаф имеет ширину 36 дюймов.
B30 = B означает основание, а 30 означает, что шкаф имеет ширину 30 дюймов.
3DB24 = DB означает основание ящика, 3 спереди означает, что в этом шкафу три ящика, а 24 означает, что шкаф имеет ширину 24 дюйма.
W2442 = W означает стену, 24 означает, что шкаф имеет ширину 24 дюйма, а 42 означает, что шкаф имеет высоту 42 дюйма.
Шкафчик
Существует множество стилей шкафов в зависимости от производителя, с которым вы работаете. У каждого производителя есть множество накладок, стилей дверей, пород дерева и отделки.
Наложение означает, насколько дверца шкафа закрывает лицевую сторону шкафа, также известную как лицевая рама. Существует четыре основных типа: традиционные, цельные, вставные и бескаркасные. Традиционная или стандартная накладка показывает от 1 до 1-1/2 дюйма лицевой рамы с центральной стойкой, показанной между дверцами шкафа с двумя дверцами. Это также известно как частичное наложение. Некоторые производители позволяют дверям стыковаться друг с другом, оставляя зазор в 1/8 дюйма, тогда как другие не имеют такой возможности и просто показывают центральную перекладину. Полное наложение показывает ¼ дюйма или меньше лицевой рамы, что позволяет дверцам полностью закрывать лицевую сторону шкафа. На вставке показана дверь шкафа заподлицо с лицевой рамой, оставляя зазор 1/8 дюйма или меньше вокруг двери, чтобы свести к минимуму трение. Этот стиль может иметь лицевую рамку с бисером или без бисера, а также со скрытыми или непокрытыми петлями. Бескаркасный не имеет лицевой рамы, а дверцы закрывают большую часть корпуса шкафа. Фурнитура крепится к коробке и обеспечивает полный доступ к корпусу, в отличие от полной накладки, когда лицевая рама занимает пространство по глубине на ¾ дюйма.
Рис. C : Накладки показаны слева направо: Частичное/стандартное наложение, Полное наложение, Вкладыш и Безрамное)
Типы дверей могут варьироваться от фальшпанелей, плоских панелей, перекрытий, угловых, гофрированных, накладных молдингов и шейкеров. , самым популярным из которых является шейкер.


Породы древесины могут варьироваться от дуба, гикори, ольхи, ореха, клена, вишни, ламината, меламина, акрила, термофольги и МДФ, причем наиболее популярными и универсальными являются МДФ. МДФ, также известный как древесноволокнистая плита средней плотности, не следует путать с мебельным щитом или термопленкой. МДФ представляет собой композитное деревянное изделие, хорошо работает в местах, где уровень влажности меняется в течение года, поскольку он не расширяется и не сжимается, как массивная древесина, и может быть окрашен. Термофольга представляет собой ламинат, имеет ограниченное количество стилей дверей и обычно доступна только в белом цвете. Продукт со временем стареет, вызывая появление желтого оттенка, а в зонах с высоким воздействием тепла и водяных брызг может появиться рябь или пузырьки под отделкой.
Варианты отделки могут варьироваться от окрашенных, окрашенных, тисненых или текстурированных до глянцевого ламината, причем наиболее популярными являются окрашенные поверхности.
( Рис. E: Виды отделки слева направо: окрашенные, тонированные, тисненые и глянцевые ламинаты) белые и серые тона. Некоторые дизайны акцентируют внимание на специальных областях, таких как туалетные столики или барные стойки, в цветах, таких как темно-синий или оливково-зеленый, и возрождение пятен от средних до темных в таких областях, как вытяжки, плавающие полки или островки.

Фото: Маркетинговый сайт Schrock
Смешивание отделок и стилей
Двухцветные цветовые схемы используются уже пару десятилетий, обычно они выполняются с периметром и островом в разных цветах. Новейшее новшество — это смешивание двух отделок в одной области, например, нижние шкафы и навесные шкафы выполнены в разных цветах, создавая двухцветный эффект в такой области, как периметр.
Фото предоставлено: 1. Fosterhill Design 2. Tradewinds General Contracting Inc. 3. Rebecca Hay Interior Design
Появились трех- и четырехцветные цветовые схемы, представляющие третью и четвертую отделку, акцентирующие внимание на настенной вытяжке, высоких шкафах, парящих полках или островке. Четыре тона являются довольно новыми для рынка, хотя это можно сделать, используя дополняющие цвета краски и морилки для стен, высоких и нижних шкафов по всему дизайну. Например, стены по периметру и высокие шкафы светлые (белые), нижние шкафы по периметру темные (темно-синие), островные шкафы из темного дерева, а акцентирующие парящие полки или настенная вытяжка имеют среднюю окраску с темной глазурью, чтобы притянуть остров. финиш.
Фотография: 1. Фрадкинская тонкая конструкция 2. Домашняя и домашняя фотография 3. Тереза Пыльца Фотография
Столешницы
Уходили дни темных столец. Нельзя сказать, что все еще есть кухни с темной отделкой столешниц, но домовладельцы хотят, чтобы их кухни были светлыми, яркими и чистыми. Введите кварц, в зависимости от производителя, это искусственный материал с примесью природного кварца. Дизайн красивый, напоминающий мрамор без стоимости мрамора или обслуживания, а долговечность сравнима с гранитом. Однако это не натуральный камень, поэтому он не так хорошо переносит жару, как гранит, а плиты все те же. Никакой охоты по складу плит в поисках идеального.
Фото предоставлено: ColorQuartz
Решения для хранения
У нас никогда не бывает достаточно места для хранения, и за последние пару десятилетий количество вариантов аксессуаров для интерьера выросло. Мало того, что вы можете получить выдвижные ящики для мусора, выдвижные ящики, ленивую сьюзен и разделители для столовых приборов, и это лишь некоторые из них, но вы можете получить пылесос или дополнительный лоток для хранения в носке, держатель для планшета под настенными шкафами и кормление домашних животных. станции, если у вас есть домашние животные. Варианты безграничны!
Фото предоставлено: Schrock’s Marketing
Оборудование
Восстание золота, всех оттенков золота, будь то полированное, цвета шампанского, розовое, бронзовое или состаренное. Не путать с латунью, популярной отделкой в 80-х и 90-х годах, теперь золотая отделка имеет более изысканный, настоящий золотой цвет. Бронза и никель никогда не выйдут из моды, хотя эти отделки претерпевают собственные изменения. Бронза имеет более теплый и светлый оттенок, а никель пытается использовать более темный подход и становится черным или даже графитовым с матовой отделкой. Мрамор также проникает в декоративную фурнитуру в сочетании с металлической отделкой и геометрической формой.
Фурнитура — это украшение краснодеревщика, это способ выразить свой стиль, не беспокоясь о том, что он останется навсегда. Это также самый простой и наименее затратный способ обновить существующую мебель.
Фото предоставлено: 1. Richelieu 2. Richelieu 3. Amerock
Чтобы узнать больше о нашем выборе шкафов, пожалуйста, посетите нас здесь . Для столешниц нажмите здесь . Как всегда, пожалуйста, дайте нам знать, если у вас есть какие-либо вопросы, вы можете позвонить по телефону или посетить нас для получения дополнительной информации. Спасибо за чтение!
Создание детального чертежа шкафа, плана этажа, планировки кухни и деталей колонн с помощью AutoCad
Расчет ветровой нагрузки на промышленные стальные конструкции и ее применение с помощью TSD
Задача:
ВОПРОС: 1 Создать ручную ветровую нагрузку в отчет о проектировании на основе кода IS в соответствии со следующими входными данными Базовая скорость ветра = 39 м/с Категория местности 2 ЦЕЛЬ ANS: Создать ручную ветровую нагрузку в коде IS на основе отчета о проектировании в соответствии с заданными входными данными ИСПОЛЬЗУЕМЫЕ ИНСТРУМЕНТЫ: • Excel • Коды IS. • Калькулятор. ПРОЦЕДУРА: 1.…
24 фев. 2022 14:43 IST
Подробнее
Расчет постоянной и временной нагрузки для промышленных стальных конструкций и их применение с использованием TSD
Цель:
ВОПРОС: 1 Расчет постоянной нагрузки в расчетном отчете на основе IS Код и приложить постоянную нагрузку к модели Отделка 50 мм Плита в соответствии с проектом Кирпичная стена толщиной 150 мм Нагрузка на кровлю в зависимости от размера прогона Нагрузка на потолок 0f 0,3 кН на кв. …
21 февраля 2022 г. 18:28 IST
Подробнее
Моделирование балок и связей для промышленных стальных конструкций с использованием TSD
Цель:
ВОПРОС :1. Создайте свойства балок для первого этажа и смоделируйте балки: Чтобы создать свойства балки для первого этажа и смоделировать балки, ПРОЦЕДУРА: ШАГ: 1. Перейдите в программное обеспечение TDS. Откройте файл задачи 2. ШАГ: 2. перейдите на вкладку «Главная» < Появится вкладка «Управление наборами свойств»… ИСТ
BIM
CAE
CFD
CSS
GIS
. и модель в сетках, созданных в соответствии с заданием 1 ОТВЕТ: ЦЕЛЬ: Создать свойства колонн для различных типов опорных элементов и модели в сетках, созданных в соответствии с заданием 1 ПРОЦЕДУРА: ШАГ: 1 Откройте Tekla Structure…
17 фев. 2022 05:12 IST
Подробнее
Планирование структурной схемы и создание сеток с помощью TSD
Цель:
ВОПРОС:1. Обобщите пользовательский интерфейс в TSD с помощью следующих элементов: — Рабочая область проекта — как получить доступ и использовать Содержимое сцены — продемонстрировать использование содержимого сцены Создать два представления сцены Загрузка выпадающего списка — Как получить доступ к окнам свойств — как получить доступ и использовать …
15 фев. 2022 07:38 IST
Читать дальше
Проект 2_Проектирование и анализ здания общежития в Гувахати, Ассам
Цель:
ВОПРОС: В этом проекте участники получат возможность испытать весь процесс проектирования от моделирования, анализа, проектирования и подготовки строительных чертежей. Приведены архитектурные чертежи здания ЖБК G+3. Необходимо использовать следующую информацию о здании: Местонахождение — Гувахати, Ассам Назначение…
01 февраля 2022 г. 13:20 IST
ANSA
BIM
CAE
CFD
CSS
DEM
ETABS
FEA
GIS
HEV
Read more
Foundation Design using SAFE
Objective:
QUESTION:1 Смоделируйте изолированную опору, представленную в задании 11-й недели на SAFE. Проанализируйте и спроектируйте его, чтобы проверить размер, глубину и сталь, предоставленные в соответствии с расчетами. ОТВЕТ: ЦЕЛЬ: Проанализировать и спроектировать изолированный фундамент из задачи 11 недели по БЕЗОПАСНОСТИ. Проверить размер, глубину и сталь, предоставленные в соответствии с расчетами. …
29 января 2022 года, 19:31 IST
Дизайн
ETABS
Читать дальше
Дизайн неглубокого фундамента (Изолированные ноги)
Объективы:
Вопрос: дизайн. . Осевая нагрузка сжатия для сочетания нагрузок (1,5 DL + 1,5 LL) составляет 2000 кН. Безопасная несущая способность грунта составляет 150 кН/м2 на глубине 2 метра ниже уровня E.G.L. Участники могут выбрать коническую или ступенчатую основу. Помимо общей осевой…
29 янв. 2022 10:31 IST
Подробнее
Моделирование конструкций с помощью Etabs 2018
Задача:
ВОПРОС: Предоставлены архитектурные чертежи жилого дома G+7 в зоне 5. План этажа одинаков для всех 7 этажей. Возможные позиции столбца также были предоставлены. Создайте концепцию плана каркаса, а затем смоделируйте здание в Etabs. Следующие архитектурные чертежи были…
21 января 2022 16:48 IST
Читать далее
Расчет и проектирование стен жесткости из железобетона в модели с использованием ETABS
Цель:
ЗАПРОС: Предоставляется файл etabs для здания G+6. Запустите анализ и спроектируйте стены жесткости из железобетона (покажите в модели etabs). Следующая задача касается именно стены сдвига размером 300×1500 на сетке A-11 в структурной модели. Извлечь значения соотношения продольной стали, длины граничного элемента и…
18 января 2022 г. 17:28 IST
Подробнее
Детализация армирования колонн из выходных данных ETABS
Цель:
ВОПРОС: Детализация армирования колонн в Etabs 2018. Предоставляется файл ETABS для здания G+4. Запустите анализ и спроектируйте раму сопротивления моменту RCC. Следующая задача касается конкретно двух столбцов на следующих пересечениях сетки. 3A 3B Предоставьте детали продольной арматуры для…
17 января 2022 19:28 IST
Подробнее
Детализация армирования балок из выходных данных ETABS
Цель:
ЗАПРОС: Рабочий проект балок в Etabs 2018. Предоставляется файл ETABS для здания G+4. Запустите анализ и спроектируйте RCC Moment ResistingFrame. Следующая задача касается конкретно двух сплошных балок на 1-м этаже. 1) Трехпролетная неразрезная балка по сетке А …
14 янв. 2022 12:14 IST
Подробнее
Проект 1_Сравнительное исследование разноэтажных зданий на сейсмические нагрузки
Цель:
Вопрос: Задача: Влияние жесткости на T: Сравните фундаментальные периоды естественного состояния зданий E и Fas, а также G и H. Почему существуют незначительные или значительные различия в основных естественных периодах? Влияние массы на T: сравните фундаментальные периоды естественного строения зданий H, J и K. Стали ли здания больше…
10 января 2022 15:11 IST
Здания
ДИЗАЙН
ETABS
5 Подробнее
Моделирование 25-этажного здания с указанными свойствами с использованием ETABS
Цель:
ЦЕЛЬ: Смоделировать 25-этажное здание на ETABS со структурными свойствами, указанными ниже, и перекрестно проверить параметры в соответствии с положениями IS 1893. ПРОЦЕДУРА: ШАГ: 1 Перейдите в программное обеспечение ETABS, щелкните меню «Файл», щелкните параметр «Создать новую модель». По мере инициализации модели откроется диалоговое окно новой модели. …
06 Янв. 2022 15:37 IST
Подробнее
Эскизный проект здания с колоннами и стенами
Задача:
Вопрос 1: Показанное здание размером 20 × 35 м в плане имеет колонны на сетке 5 × 5 м и стены жесткости (размеры указаны в м, толщина 250 мм) в трех вариантах расположения, ( а), (б), (в), все с одинаковой суммарной площадью поперечного сечения стенок сдвига. Сравните три варианта, принимая во внимание ограничения…
05 января 2022 г. 15:52 IST
Подробнее
Концепция позиционирования колонн
Цель:
Вопрос 1: Прокомментируйте компоновку плана каркаса относительно сейсмостойкости в двух горизонтальных направлениях X или Y (точки — столбцы, линии — балки). Изучите аспекты симметрии, избыточности, двунаправленной жесткости и пластичности. ОТВЕТ: Наблюдая за данной компоновкой, мы можем прокомментировать следующие аспекты:…
05 января 2022 06:09 IST
Подробнее
Понимание концепций степеней свободы
Цель:
Вопрос 1: Пятиэтажный дом здесь показана структура с 5 поступательными степенями свободы. Каждый этаж имеет массу m. Задача на собственные значения была решена, и были получены 5 периодов вибрации Tn и соответствующие им формы колебаний φn. Основной период вибрации (T1 = 2 секунды) и…
01 янв. 2022 11:19 IST
Подробнее
Расчет жесткости элементов конструкции
Задача:
Вопрос 1: Рассчитать поперечную жесткость одноэтажного каркаса с промежуточной реалистичностью жесткости балки. Как показано, система имеет 3 степени свободы. Предположим, что L = 2h, а Elb = Elc   ЦЕЛЬ: Рассчитать поперечную жесткость одноэтажного каркаса с промежуточной реалистичной жесткостью балки. В системе 3…
28 дек. 2021 15:12 IST
Подробнее
Идентификация трещин
Задача:
Вопрос 1: Каков характер разрушения или повреждения балок на рисунке выше? Возможен ли ремонт повреждений? Уточнение ЦЕЛЬ: ОПРЕДЕЛИТЬ вид разрушения или повреждения балок на данном рисунке а) Тип: Из приведенного выше изображения мы можем сказать, что эта трещина образовалась из-за разрушения балок при изгибе. …
27 декабря 2021 г. 07: 51 AM IST
Подробнее
Использование инструмента навигации, шкалы времени и проверки обнаружения конфликтов с помощью Naviswork
Цель:
Использование инструмента навигации, временной шкалы и теста обнаружения коллизий с помощью Naviswork Используется в основном в строительной отрасли для дополнения пакетов 3D-проектирования. Navisworks позволяет пользователям открывать и комбинировать 3D-модели, перемещаться по ним в режиме реального времени и просматривать модель с помощью набор инструментов, включая комментарии, красную черту, точку обзора,…
24 дек. 2021 09:51 IST
Подробнее
Создание концептуальной массы в REVIT и создание синусоидальной кривой и параметрического стадиона с помощью Dynamo
Цель:
Создание концептуальной массы в Revit и создание синусоидальной кривой и параметрического стадиона с помощью Dynamo Dynamo — это язык визуального программирования с открытым исходным кодом для Revit, написанный дизайнерами и профессионалами в области строительства. Это язык программирования, который позволяет вам вводить строки кода; а также создание алгоритма…
22 декабря 2021 г. 06:21 IST
Подробнее
Подготовка графика и сметы расходов для здания с использованием REVIT
Цель:
В1) Используйте сочетания клавиш в Revit, обсуждавшиеся в классе, для выполнения следующих задач и перечислите их ниже a. Используя 3D-модель, создайте коробку сечения b. Чтобы создать одинаковые двери и окна на плане этажа …
21 декабря 2021 г. 14:45 IST
Подробнее
Структурный анализ здания с помощью Robot Structural Analysis
Цель:
Q1) Что такое системы HVAC? Почему они необходимы при моделировании зданий? ОТВЕТ: Системы HVAC представляют собой отопление, вентиляцию и кондиционирование воздуха • Системы HVAC включают в себя все, от кондиционера в доме до больших систем, используемых в промышленных зданиях и многоквартирных домах. Хорошая система HVAC означает, что они дают…
20 декабря 2021 15:07 IST
Подробнее
Создание архитектурной и структурной модели с 3D-рендерингом с использованием REVIT
Цель:
Q1) Выберите тип конструкции, которую вы хотите построить, из одного из трех ниже: а. Многоквартирный жилой дом b. Офисные здания c. Школа ЦЕЛЬ: выбрать тип конструкции, которую вы хотите построить, из одного из предложенных. ОТВЕТ: Я бы…
19 декабря 2021 16:19 IST
Здания
Подробнее
Использование инструмента Collaborate в REVIT
Задача:
Q1) Откройте архитектурный шаблон. Используя вкладку «Управление», задайте базовую точку проекта и общие координаты проекта для проекта. ANS: ЦЕЛЬ: Чтобы установить базовую точку проекта и общие координаты проекта для проекта в архитектурном шаблоне. ПРОЦЕДУРА: шаг 1: нажмите Revit 2021, доступный на главном экране. пусть это будет…
15 дек. 2021 17:36 IST
Подробнее
Введение в национальные строительные нормы и правила и этапы строительного проекта
Задача:
В1) Почему строительные нормы или стандарты необходимы для моделирования/эффективности чертежей в Revit? ОТВЕТ: Строительные нормы и правила – это набор законов, правил и постановлений, принятых законодательным органом правительства, которые регулируют физическое строительство здания. Они устанавливают формальные правила проектирования зданий…
13 декабря 2021 г. 14:50 IST
Здания
HVAC
Подробнее
3D Создание потолка, крыши, архитектурного плана, структурного плана, вида в разрезе, вида фасада и вида камеры для плана дома с использованием REVIT
Цель:
Q1) На основе проект, сохраненный с недели 3, продолжайте с уровня первого этажа. Смоделируйте потолок из вкладки «Архитектура» над стенами на уровне первого этажа Ответ: ЦЕЛЬ: СОЗДАТЬ КЛЕТКУ ИЗ ВКЛАДКИ «АРХИТЕКТУРА» НАД УРОВНЕМ ПЕРВОГО ЭТАЖА СТЕНЫ. ВВЕДЕНИЕ: —  Создание потолков на виде потолка в плане…
12 декабря 2021 г. 14:10 IST
Подробнее
Создание стен, перегородок и полов для планировки жилых помещений с помощью REVIT
Цель:
Q1) Используйте файл проекта, созданный на неделе 2. Используйте его для этого назначение. Основываясь на вашей планировке, созданной на неделе 2, с помощью инструмента перекрытия на вкладке «Архитектура» и выберите пол с подходящим материалом и толщиной с помощью браузера свойств, создайте макет на уровне первого этажа. Выровняйте план этажа с сетками, созданными из…
13 ноября 2021 г. 16:42 IST
Подробнее
Создание уровней, сеток, макетов и элементов модели для жилого дома с помощью REVIT
Задача:
Q1) Что такое BIM? Кратко опишите особенности BIM и преимущества использования BIM по сравнению с инструментами 2D CAD. ОТВЕТ: Информационное моделирование зданий (BIM). Информационное моделирование зданий (BIM) — это процесс, поддерживаемый различными инструментами, технологиями и контрактами, включающими создание и управление цифровыми представлениями физических и…
12 ноября 2021 г. 17:29 IST
BIM
FEA
HVAC
REVIT
Прочтите больше
ВВЕДЕНИЕ ВВЕДЕНИЕ TO TO TO TO TO TO TO TO REVIT
. проект (структурный / архитектурный / строительный шаблон) и правильно назвать проект? ОТВЕТ: ЦЕЛЬ: Чтобы создать новый проект из меню файлов и нужно назвать проект соответствующим образом. ВВЕДЕНИЕ: Для создания проекта выберите шаблон из списка проектов или…
09 ноября 2021 г. 10:25 IST
Подробнее
Проект 2_Создание трехмерной модели жилого дома в AutoCad
Цель:
ЦЕЛЬ: Создать трехмерную модель жилого дома с визуализацией просмотреть с помощью AutoCAD. ВВЕДЕНИЕ: 2D-каркасная модель. Каркасная модель представляет собой скелетное описание 3D-объекта. В каркасной модели нет поверхностей, и она состоит только из точек, линий и кривых, описывающих ребра…
29 окт. 2021 19:35 IST
Подробнее
Создание трехмерного изометрического вида различных структурных элементов в AutoCAD
Цель:
Q1. Создайте трехмерный изометрический вид здания с заданным планом и высотой. ЦЕЛЬ: — Создать трехмерный изометрический вид данного здания с планом и высотой. ВВЕДЕНИЕ: • Изометрический чертеж представляет собой трехмерное представление объекта, комнаты, здания или конструкции на двухмерной поверхности. • Одна из определяющих характеристик…
26 окт. 2021 14:37 IST
Подробнее
Создание различных 3D-моделей, таких как мебель, фундамент, балка, перекрытие колонны с панелью и фронтонная стена в AutoCad
Задача:
Q1. Создайте элемент 3D-мебель, как показано на рисунке. Примите размеры, которые отсутствуют. ЦЕЛЬ: С ИСПОЛЬЗОВАНИЕМ ИНСТРУМЕНТА AUTOCAD НАчертить 3D-каркасную модель, как показано на рисунке. ВВЕДЕНИЕ: 3D-КАРКАСНАЯ МОДЕЛЬ ЭТО МЕБЕЛЬНОЕ ОБОРУДОВАНИЕ В ДОМЕ. ТРЕХМЕРНАЯ КАРКАСНАЯ МОДЕЛЬ РИСУЕТСЯ В ДРУГИХ КООРДИНАТАХ…
25 октября 2021 10:18 AM IST
AutoCAD
Дизайн
Читать дальше
Создание нескольких видов, масштабируя рисунок и настройку в шаблоне в Autocad
. Создайте макет плана и раздела A проекта в Challenges 7, используя шаблон Tutorial-mArch.dwt в масштабе, указанном на рисунке. Используйте команду MV, чтобы создать область просмотра размером, как показано на рисунке. Кроме того, используйте команду ATTEDIT для редактирования информации в основной надписи. Используйте размер A1 для макета.…
25 окт. 2021 08:08 IST
Подробнее
Создание макета кухни, штриховка архитектурных элементов и вид в разрезе промышленного здания в AutoCad
Задача:
Q1. Создайте макеты кухни и предоставьте образец штриховки, как показано на рисунке. Кроме того, используйте блоки везде, где это необходимо. На плане укажите соответствующие размеры. Примите размеры дверей, техники и прочего согласно стандартам. Цель: создать макет кухни, а также использовать правильные методы определения размеров, чтобы…
23 окт. 2021 18:55 IST
Подробнее
Создание спецификации гибки стержней, различных типов дверей и создание стандартных шаблонов чертежей с помощью AutoCad
Цель:
1. Создайте шаблоны, как показано на рисунках. Возьмите размер основной надписи в соответствии с отраслевыми стандартами, или вы можете принять его в соответствии с размером бумаги. Используйте текст и атрибуты везде, где это необходимо. После создания основной надписи необходимо сохранить ее как блок с именами: Custom1_titleblock и Custom2_titleblock соответственно.…
23 окт. 2021 13:56 IST
Подробнее
Проект 1 _Создание архитектурного плана для предоставленного размера участка и разработка соответствующих основных конструктивных чертежей
Задача:
Q: Проектирование и разработка планировки жилого дома со следующими подробностями: а. Размер участка: 60 x 20 футов (18,3 м x 6 м) b. Ориентация – лицом на восток c. Разработайте следующее: 1. Архитектурный чертеж (план этажа, фасады и разрезы) 2. Структурный чертеж (колонна, балка, план фундамента) ЦЕЛЬ: Дизайн…
22 окт. 2021 12:08 IST
Подробнее
Создание макета, разреза и фасада с размерами в AutoCad
Цель:
1. Создайте план и разрезы, как показано на рисунках. Используйте надлежащие методы измерения и размерные стили для документирования проекта. Примите размеры дверей и окон согласно строительным нормам. При необходимости обратитесь к разделам для получения подробной информации о лестницах. ЦЕЛЬ: ЧЕРТИРОВАТЬ ПЛАН ФАСАД И РАЗРЕЗ ДОМА В AUTO CAD.…
21 окт. 2021 18:26 IST
Подробнее
Создание подробного чертежа гардероба, плана этажа, планировки кухни и деталей колонн с использованием AutoCad
Задача:
Q1. Нарисуйте фасад и детали гардероба, как показано на рисунке ниже. После создания эскиза вам необходимо указать размеры и текст с использованием слоев. Используйте надлежащие стили текста и методы измерения для документирования. Кроме того, примите размеры, где это необходимо. Примечание: все размеры указаны в мм. ЦЕЛЬ: Начертить фасад…
21 окт. 2021 13:21 IST
Подробнее
Создание спецификации колонн и шаблона чертежа с помощью AutoCad
Цель:
1. Создайте спецификацию колонн, как показано на рисунке. Примечание. Создайте график столбцов с помощью линий. Также вставьте текст с помощью команды Dtext или однострочного текста. Подсказка: используйте имя шрифта: romans.shx; Высота: 8 дюймов, по ширине: слева ЦЕЛЬ: СОЗДАТЬ РАСПИСАНИЕ КОЛОННЫ. ВВЕДЕНИЕ: В данной таблице изгиб стержня…
20 октября 2021 г. 12:48 IST
Подробнее
Создание плана жилого помещения, плана посадочных мест, плана туалета и подсобных помещений с помощью AutoCad
Задача:
1. План жилого дома: Нарисуйте план жилого дома, как показано на рисунке 1. Примите все размеры в качестве ориентира начертить план агрегата. Также текст в макете только для справки. Предположим, недостающие размеры. Кроме того, обратитесь к таблице размеров дверей. Цель: Начертить план дома в виде…
15 окт. 2021 09:26 AM IST
Читать дальше
Рисование различных геометрических фигур с помощью инструмента «Фаска, скругление» в AutoCad
Цель:
ЦЕЛЬ: Начертить геометрию с помощью инструмента «Фаска, скругление» в Autocad. Используемые команды: Линия, окружность, фаска, скругление, зеркальное отображение, обрезка, перемещение, поворот, аннотирование. ЧЕРТЕЖ: 1 Процедура: 1.Новый лист-единицы-десятичная-точность 0,00-метр-ок. 2. Лимиты — 0,0 и 420,210. 3. увеличить-Все. 4. Выберите инструмент «Линия» и нарисуйте длины, начиная с…
11 окт. 2021 г. 10:15 IST
Подробнее
Создание плана этажа, деталей фундамента и изометрического вида с помощью AutoCad
Цель:
ЦЕЛЬ: Создание плана этажа, деталей фундамента и изометрического вида с помощью AutoCAD. ВВЕДЕНИЕ. Основная цель этого задания — познакомиться с различными инструментами AutoCAD, такими как прямоугольник, полилинии, инструментами модификации, такими как копирование, перемещение, смещение, и режимами, такими как режим привязки и режим ортогонального построения. Эти инструменты будут поняты…
10 окт. 2021 08:41 IST
Подробнее
Создание геометрии с помощью методов системы координат с помощью AutoCad
Цель:
Q Создайте геометрию от P1 до P2, используя все методы системы координат. Вам нужно использовать инструмент Line для создания геометрии. Там, где это необходимо, вам нужно использовать инструмент «Круг». Пожалуйста, прочитайте чертежи и узнайте недостающие размеры, прежде чем работать над эскизами. ЦЕЛЬ: (A) Создать геометрию…
08 окт. 2021 г. 09:49 IST
Подробнее
Эскиз плана жилого дома G+1 в соответствии с Васту Шастрой и расчет нагрузок в соответствии с кодом IS конструктивные чертежи, необходимые для предоставления на строительную площадку. ВВЕДЕНИЕ В ВААСТУ-ШАСТРА: Васту-шастра — это древнеиндийская наука об архитектуре, которая служит руководством для проектирования…
04 октября 2021 г. 08:27 IST
Подробнее
Проект по расчету состава бетонной смеси для различных марок бетона
Задача:
Цель: — Расчет состава бетонной смеси для бетона марки М35 с золой-уносом обозначение: — М35 б) Тип цемента: Марка OPC 53 по IS 8112 c) Тип минеральной добавки: Зола-уноса по IS 3812 (Часть-1) d) Максимальный номинальный размер заполнителя:…
24.09.2021 10 :09 утра IST
Подробнее
Видео: Создание плана этажа
Создание диаграмм
Обучение работе с Visio
Создание диаграмм
Создание диаграмм
Создать план этажа
Создание схемы из шаблона
видео
Создать блок-схему
видео
Создайте организационную диаграмму
видео
Создать план этажа
видео
Создайте сетевую диаграмму
видео
Следующий: Добавление фигур и соединителей
Попробуйте!
Начните свой план этажа с шаблона, который содержит формы для стен, дверей, электрических розеток и многого другого.
Открытие шаблона плана этажа
Выберите Файл > Новый .
Выберите Шаблоны > Карты и планы этажей .
Выберите нужный план этажа и выберите Создать .
Изменить масштаб чертежа
Выберите Дизайн .
В группе Параметры страницы выберите стрелку Дополнительно .
Выберите Предопределенный масштаб и выберите предварительно определенный архитектурный, метрический или инженерный масштаб.
Совет. Чтобы использовать пользовательский масштаб чертежа, выберите Пользовательский масштаб и введите собственный коэффициент масштабирования.
Выберите размер страницы.
Выберите OK .
Добавление фигур плана этажа
Выберите трафарет Walls, Doors, and Windows .
Перетащите фигуру комнаты на страницу чертежа.
Чтобы изменить размер комнаты, перетащите маркеры управления.
Перетащите формы дверей и окон на стену комнаты.
Примечание. Двери и окна автоматически поворачиваются, чтобы выровняться со стенами комнаты. Они также приобретают толщину стены и перемещаются вместе с помещением.
Перетащите мебель, оборудование и аксессуары на страницу из трафаретов Офисная мебель , Офисное оборудование и Офисные принадлежности .
Совет: Выберите Дополнительные фигуры > Карты и планы этажей > План здания , чтобы найти дополнительные трафареты планов этажей.
Хотите больше?
Создать план этажа
Отображение размера или размеров фигур в Visio
Изменить масштаб чертежа
Просмотр рекомендуемых шаблонов планов этажей
Планы кухонных этажей 101
$157
Освойте первый этап реконструкции — планы этажей. Понимание всех ключевых компонентов, необходимых для успешного проекта.
Купить сейчас
Этот курс для вас, если…
Понять
Вы уже видели планы этажей и не понимаете их по-настоящему.
Ожидание
Ваши проекты отлично выглядят на бумаге, но в итоге они не соответствуют вашим ожиданиям.
Дизайн
Вы сталкиваетесь с неожиданными проблемами при создании своих проектов.
Представьте, что вы могли бы…
Посмотрите на любой план этажа и точно узнайте, что все это означает.
Будьте уверены, что ваш дизайн будет работать именно так, как вы хотите.
Устранение неполадок на этапе проектирования цельного проекта.
НАЧАТЬ
Чему вы научитесь
Полный мастер-класс по созданию и чтению чертежей. Чертежи являются ключевым шагом к тому, чтобы представить и спроектировать переделку кухни.
Вы научитесь читать комплект чертежей и рассказывать о каждом элементе дизайна команде профессионалов, что сэкономит ваше драгоценное время и деньги.
Обучение продолжается с подробными файлами САПР, дополнительными материалами и упражнениями из проектов моих собственных клиентов, чтобы вы могли практиковаться вместе со мной.
Поднимите свое обучение на новый уровень. Я научу вас всему, что вам нужно знать о чтении планов этажей и фасадов.
НАЧАТЬ
«Планы этажей и фасады, вероятно, наименее понятный инструмент в арсенале дизайнера. Вы можете предсказать так много проблем, сэкономив бесчисленное количество часов и тысячи долларов при правильном использовании».
– Эринн В.
Эринн В.
Познакомьтесь со своим инструктором, Эринн Валенсич!
В качестве дизайнера интерьеров и застройщика Эринн более 16 лет занимается проектированием для самых взыскательных клиентов из разных стран мира, помогая им трансформировать свои проекты в рекордные продажи в своем районе.
Дизайны Эринна были представлены в Architectural Digest , Elle Décor , Традиционный дом , Veranda , The New York Times , House , The New York Times , House , The New York Times , House . немного.
Она получила невероятное резюме в сфере дизайна образа жизни благодаря собственной коллекции для Baldwin Hardware, Hollywood Hills by Erinn V. и таких брендов, как HGTV , NBC , The View , eBay , Oprah и Today Show .
Уроки
10
Тема
Кухня
Access
Stream/ Download
Учебная программа
Intro to Fly на этом курсе.

Как читать планы этажей
Узнайте, как читать планы этажей и почему это так важно для обеспечения бесперебойной работы вашего проекта.

Основы рисования
В этом уроке я научу вас всем символам, аннотациям и лексике, которые используются в профессиональных наборах для рисования.

Планирование ремонта Начальные чертежи
Посмотрите, как я прохожу через процесс принятия решений и предварительные изменения проекта для одного из моих клиентов. Я расскажу вам о своих рассуждениях во время работы над этим проектом.

Разметка планов этажей
В этом уроке я делюсь упражнением на плане этажа. Следите за тем, как я размечаю исполнительный план кухни клиента.

Понимание фасадов
Узнайте, как разметить фасад, а также важные детали и примечания, на которые следует обратить внимание в процессе реконструкции.

Основы рисования краснодеревщика
Ознакомьтесь с моими профессиональными советами по созданию точных наборов чертежей шкафов и бытовой техники.

Добавление рисунков в визуальное руководство
Узнайте, как добавлять рисунки и справочные примечания в визуальное руководство вашего проекта.

Расположение мебели на планах фасадов
Узнайте, что можно и чего нельзя делать при добавлении мебели и встроенных элементов к набору чертежей, чтобы обеспечить функциональность и транспортный поток.

Расположение сантехнических приборов на планах фасадов
В этом уроке мы рассмотрим важные обозначения сантехнического оборудования — от монтажных кранов до перекрытий раковины, чтобы обеспечить установку «под ключ».

Семь шагов к рабочему набору чертежей
В этом уроке я расскажу о семи шагах к получению рабочего набора чертежей.

Дальнейшие действия
Поздравляем с завершением этого курса. Я не могу дождаться, чтобы увидеть ваш прогресс!
Послушайте, что говорят студенты…
«Как новый дизайнер, я полностью сосредоточился на эстетике и удовлетворил своего клиента. Как только мы приступим к строительству, все эти проблемы всплывут. Этот курс дал мне БЕСЦЕННУЮ информацию — моих предыдущих ошибок теперь можно избежать».
-P.S.
«Я так счастлив, что узнал все это, прежде чем приступить к нашему проекту «Сделай сам»! Это уже избавило меня от стольких головных болей».
-А.В.
«Я всегда смотрел на планы, как на иероглифы. Не сейчас — вчера я доказал, что сборщик мусора ошибается….. Ура!»
-Х.Д.
157 $
Освойте первый этап реконструкции — планы этажей. Понимание всех ключевых компонентов, необходимых для успешного проекта.
Купить сейчас
Как читать план этажа с размерами — Блог о планах дома
Когда мы планируем построить новый дом, план этажа — это карта сокровищ, написанная символическим языком и обещающая исполнение мечты. Когда мы «читаем» план этажа с размерами, мы представляем себе простые линии и дуги, тянущиеся к стенам, дверям и окнам, мы представляем себя в «доме» и задаемся вопросом, как пространства будут казаться одновременно пустыми и наполненными жизнью (см. из этих тенденций плана этажа из Builder Online). Но язык планов этажей может быть тонким. Опытные дизайнеры, строители и домашние энтузиасты регулярно удивляются тому, насколько готовый дом отличается от того, что они себе представляли.
Нажмите здесь, чтобы ознакомиться с нашей коллекцией самых продаваемых планов этажей.
План 888-13 (вверху) представляет собой план этажа в стиле современного фермерского дома, который напоминает молочный амбар и использует традиционные элементы, интерпретированные в современном ключе.
Что такое план этажа?
Планы этажей раньше назывались «чертежами». Они пришли в рулоне и включали все детали, необходимые для строительства (или изменения) дома. Сегодня они по-прежнему содержат «инструкции по строительству» в виде нескольких страниц чертежей, но большинство планов домов доставляются в виде цифровых файлов, и их можно просматривать на экране или распечатывать на обычной бумаге для ознакомления, получения предложений или отправки. для разрешений.
«Набор» планов — это набор всех различных отдельных страниц, описывающих дом. Наборы планов обычно включают в себя: план участка, заметки по строительству, планы этажей для каждого уровня дома, планы каркаса и кровли, электрические планы, планы механических систем и детали конструкции.
«План этажа» относится к карте отдельного этажа. Самый простой способ понять план этажа — представить себе кукольный домик без крыши.
«Дизайн-чертежи» — это планы этажей, содержащие небольшое количество информации и предназначенные для передачи проекта дома непрофессионалам. «Рабочие чертежи» или «строительные чертежи» содержат гораздо больше информации: они используются для строительства дома. По большей части эта статья относится к конструкторским чертежам.
Стены, окна и двери — символы и элементы плана
Стены являются наиболее заметными визуальными элементами плана этажа. Стены представлены параллельными линиями и могут быть сплошными или заполненными узором. Разрывы в стенах указывают на двери, окна и проемы между комнатами.
План 497-21 (выше) содержит детали плана этажа с изображением дверей, стен и окон.
На рисунке ниже видно, что планы этажей дверей нарисованы в виде тонких прямоугольников и могут включать дугу, указывающую направление поворота. Планы этажей карманных дверей нарисованы в виде тонких прямоугольников, которые исчезают в стенах. Все более популярные раздвижные или «амбарные» двери (что касается идей дверей сарая, HGTV поможет вам) нарисованы частично открытыми вдоль стены. Окна — это проломы в стенах, пересекаемые тонкими линиями, показывающими стекло и раму. Распашные окна (створки) могут показывать линию или дугу, чтобы указать направление, в котором открывается окно.
Лестницы
Лестницы изображаются в виде ряда прямоугольников (обычно со стрелкой направления, указывающей, идет ли лестница вверх на следующий этаж выше или вниз). Там, где лестница возвышается на три фута над полом, она пересекается диагональной линией. Ступени выше «линии разреза» показаны пунктирными линиями.
План 888-1 показывает детали лестницы рядом с кабинетом.
Мебель, приспособления, фурнитура и отделка
На большинстве планов этажей показано расположение раковин, туалетов и других важных приспособлений. Квалифицированные дизайнеры сосредоточены на расположении кухонной и ванной техники, потому что знают, что точная планировка имеет значение. Расположение холодильника по отношению к раковине, духовке и плите может определить, будет ли кухня удобной или неудобной. Точно так же унитаз, расположенный слишком близко к туалетному столику, затрудняет комфортное пользование ванной комнатой.
Ключевую фурнитуру и бытовые приборы довольно легко обнаружить.
Дизайнеры могут включать напольные материалы в свои планы этажей, чтобы обеспечить масштаб и помочь зрителю представить, как будет выглядеть комната.
Открыто вниз
Во многих новых домах есть прихожие и «большие комнаты» с очень высокими потолками. Нижний этаж может отображать высоту потолка в числовом виде пунктирной линией, обозначающей периметр более высокого помещения. Планы второго этажа будут включать примечание о том, что пространство не имеет пола, но «открыто снизу», как показано здесь.
План 137-252 может похвастаться «открытой снизу» деталью на втором уровне.
Размеры – размер и ширина, мебель и использование
Более подробные планы этажей с размерами включают «размерные строки» для размещения окон, дверей, стен и других архитектурных элементов. Строки размеров рисуются параллельно элементу с «решетками» под углом 45° на каждом конце строки размеров, указывающими, где начинается и заканчивается измерение.
Проектные чертежи обычно включают только размеры отдельных комнат и иногда измерения длины и ширины всего дома.
Архитекторы могут включить мебель, чтобы помочь вам представить, как может быть обставлено пространство. Опыт плана обогащается, представляя себя в доме, лежащим в постели и смотрящим в свои новые французские двери, или сидящим на удобном диване и пьющим с друзьями. Изображение себя на плане делает оценку дизайна менее абстрактной и может помочь вам избежать создания комнат и пространств, которые не работают. Убедитесь, что вся существующая мебель, которую вы планируете повторно использовать, имеет такие же размеры, как модели в дизайне (вот несколько советов по включению существующей мебели в новое пространство от Freshome). Успех комнаты можно определить всего по нескольким сантиметрам.
План 928-329 размеры плана спортивного зала с расстановкой меблировки.
Объем и свет
Размер, ширина и расстановка мебели — не единственные переменные, влияющие на успех комнаты. Объем может быть столь же важным. До недавнего времени большинство домов были построены с потолками высотой 8 футов, но более высокие потолки становятся все более популярными. Комбинируя «открытые планировки», когда комнаты плавно перетекают из одной в другую с более высокими потолками, небольшие планировки могут быть сделаны удивительно удобными. И наоборот, большая комната с низким потолком будет казаться тесной, несмотря на достаточное количество квадратных метров.
Еще одна стратегия, используемая для того, чтобы маленькие комнаты казались больше, заключается в установке большего количества окон большего размера. Рассмотрите размещение окон для обзора, сбалансированного освещения и тепла и убедитесь, что вы понимаете размер и тип предлагаемых окон.
План 430-156 отличается высокими потолками и большими окнами, благодаря которым дом кажется просторным и светлым.
Ознакомление с планом
Небольшая подготовка может иметь большое значение для оценки планов этажей. Начните с создания списка общих и важных событий и переживаний. Это могут быть: Первый вход в дверь. Лежать в постели ночью или просыпаться утром, одеваться и готовиться к своему дню или гулять ночью, готовить еду ежедневно и с друзьями, стирать и выполнять другие домашние дела, проводить время с семьей за чтением, играми, просмотром Телевидение, развлечение для небольшой компании, организация большой вечеринки.
Представьте, как будет выглядеть и работать план, когда вы будете делать то, что определяет вашу жизнь. Планируя дом своей мечты, вы склонны ценить необычные события (приветствие важных гостей на входе, проведение свадебного ужина…), а не регулярное ежедневное использование (снятие грязных ботинок, оплата счетов). По-настоящему успешный дом чувствует себя прекрасно каждый день. Четко подумайте о том, что ваш нынешний (и прошлый) дом сделал хорошо, а не только о том, что ему не удалось. Новый дом может добавить то, чего не хватает, и в то же время предоставить многие или все возможности, которые вы цените в своем нынешнем доме.
В заключение
Многие из нас мечтают построить новый дом или изменить существующий дом, чтобы сделать его по-настоящему «своим». С небольшой практикой секретный язык архитектурных планов станет ясным, а сюрпризы, которые иногда возникают из-за неправильного понимания планов, сменятся радостью от того, что личный, воображаемый опыт станет реальным.
