Блок питания для шуруповерта из компьютерного АТХ

• Главная
>
• Разное
⬎

Батарейные шуруповерты очень удобны в использовании и получили широкое распространение, как у профессионалов, так и у домашних мастеров. Самой первой, как правило, приходит в негодность батарея. В настоящий момент все производители электроинструмента перешли на литиевые батареи и приобрести новую никель-кадмиевую батарею на старый шуруповерт становится все проблематичней, а цены на эти батареи гораздо выше, чем на литиевые.

Конечно, существует возможность покупки аккумуляторов на различных сервисах, торгующих китайскими товарами. Но нужно время, пока придет посылка с «банками» и опять же, это определенные затраты. Существует альтернатива покупке батареи/банок — подключить шуруповерт к сетевому блоку питания и забыть про быстрый разряд батареек. Мощный блок питания на Алиэкспресс. Появляется много неудобств из-за сетевого шнура, но всегда приходится чем-то жертвовать.

Какой ток потребляет шуруповерт

Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме. Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.

Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт — 200:12=16,6 А — такой ток потребляет шуруповерт в рабочем режиме.

Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления.

При этом известно, что броски тока при полном торможении вала могут превышать 30 А.

Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.

Блок питания

Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу — зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов, мощность его слишком низкая.

В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ в нем обязательно завалялись.

Это один из первых представителей компьютерных АТХ блоков питания.

Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет снять токи 10-20 ампер. Хочется развеять небольшой миф — запихать блок в корпус батареи шуруповерта не получится, уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном, металлическом корпусе. Недостаток родного корпуса — чувствительность к пыли, а ведь даже самый маленький ремонт — это много пыли.

Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной двенадцативольтовой шиной.

Пробные тесты

Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на «коленках», убедиться в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.

Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой на любой из черных (все черные провода на выходе — общий вывод, в нашем случае он минус). Блок должен включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром или подключив к названным выводам любой компьютерный кулер.

Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если же напряжение на выходе отсутствует — ищем другой блок или ремонтируем этот, эта отдельная тема будет описана отдельно.

Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный. Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели и мощности блока.

Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее. Ну и проверяем шуруповерт — на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой: при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания уходит в защиту.

Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно как-то исправлять такую нестабильность.

Я вытащил плату блока из корпуса и подцепил дополнительно мультиметр, для постоянного контроля напряжения

На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем решить эту проблему использованием импровизированного LC-фильтра.

Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на 16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его схема:

А вот так он выглядит. Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи шуруповерта и будет выполнена аккуратнее.

Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать закрутить несколько саморезов — все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные саморезы.

Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи «сдохшие банки», заменив их на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.

Сборка рабочей конструкции

Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь, если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для другого обзора.

Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное значение.

Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру 20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.

У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких медных провода и соединил через клемник со шнуром к шурику.

На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей — тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом корпусе.

Немного дополнений

Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение на 2-3 вольта. Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.

Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть переменное напряжение 12 В. Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков. Стоит заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки. Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.

Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр целесообразнее расположить в корпусе батареи, как в варианте с АТХ.

Смотрите также другие статьи

Переделка компьютерного блока питания для шуруповёрта

Содержание

• 1 Переделка блока питания с компьютера своими руками
• 2 Подключение
• 3 Целесообразность

Не нужно отчаиваться, если аккумулятор или зарядное устройство вашего шуруповерта вышли из строя, в то время как вам необходимо закончить срочную работу. Если у вас есть ненужный компьютерный блок питания, то после несложной доработки его можно использовать для подключения этого инструмента к сети электрического тока.

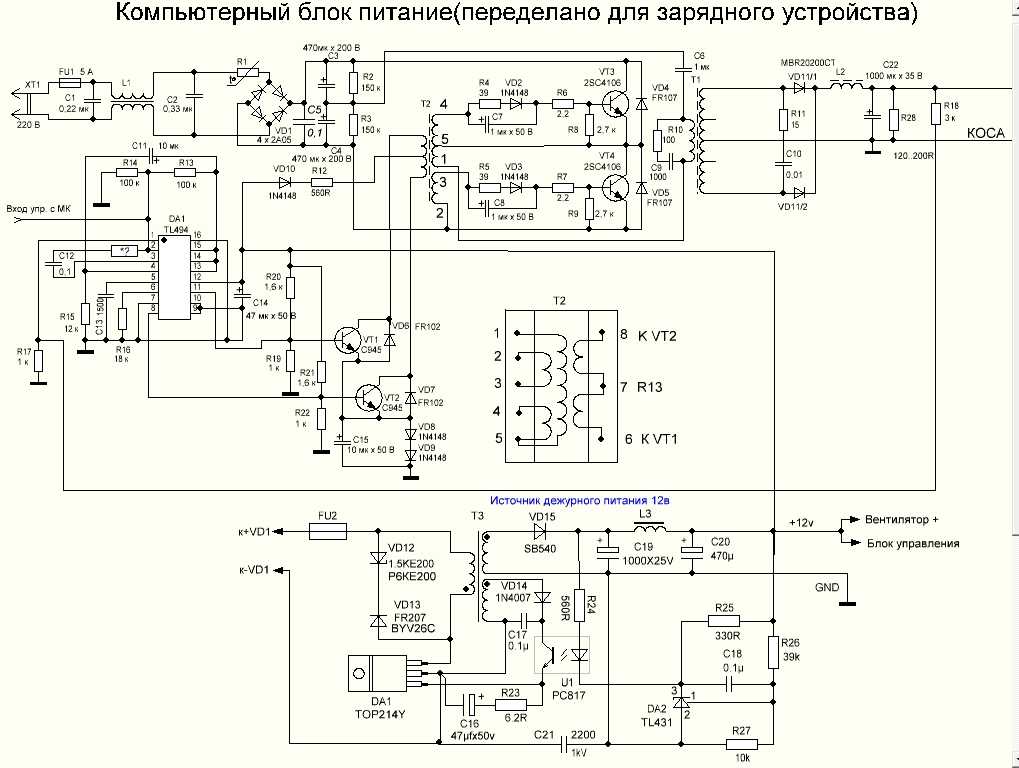

Переделка блока питания с компьютера своими руками

При работе со средней нагрузкой потребляемый ток значительно меньше пускового. Усредненный ток пуска различных шуруповертов с рабочим напряжением 12В приблизительно равен 18А. Предположим, что максимальный ток не превысит 20А. Тогда, так как P=U×I, вас устроит блок питания мощностью от 240Вт с выходным током не менее 20А. Теперь, когда вы знаете, какой преобразователь подойдет для питания вашего «Шурика», остается только немного доработать его.

• Пометьте выход +12В и «землю». Определить их можно даже без тестера. Общий провод имеет изоляцию черного цвета. Питание +12В – желтого.
• Отпаяйте от платы БП выходные жгуты и удалите их вместе с разъемами. Оставьте только два провода – черный и зеленый.
• Замкните оставленные провода между собой и заизолируйте соединение. Это нужно для имитации сигнала запуска БП с материнской платы.
• К выходу +12В и к «земле» припаяйте 2 отрезка многожильного медного провода.
• Выведите их из корпуса через отверстие для жгутов.
• Сетевой кабель подключите к штатному гнезду блока питания.

Важно! Шуруповерт имеет низкое напряжение питания, поэтому необходимая мощность достигается за счет большого тока. Но потери в кабеле прямо пропорциональны величине электротока и сопротивлению проводов. Значит, чтобы мощность инструмента снижалась не очень заметно, выбирайте провода для его соединения с блоком питания как можно большого сечения. И не делайте их слишком длинными. Сечение лучше взять не меньше 3 мм². А длина не должна превышать 1,5 м.

Подключение

Устанавливать параллельно моторчику конденсатор емкостью несколько десятков тысяч микрофарад, как советуют некоторые мастера, не следует. Во-первых, при пусковом токе около 20 А от него будет мало прока. Во-вторых, он затруднит запуск блока питания. Если же при постепенном нажатии на пусковую кнопку патрон разгоняется и вращается нормально, а после резкого старта шуруповерта происходит остановка двигателя, значит, срабатывает защита БП по току. Удалять из устройства ее не следует, нужно только повысить порог отключения. Как это сделать на практике, зависит от конструкции вашего БП. Теоретически нужно ослабить на ее входе сигнал, пропорциональный выходному току.

Чтобы не разбирать шуруповерт и не паять провода к клеммам мотора, для подключения БП можно использовать негодную батарею.

1. Разберите корпус неисправной батареи. Для этого при помощи крестовой отвертки или звездочки выверните саморезы из днища и снимите его;
2. Удалите из корпуса аккумуляторы;
3. В днище сделайте отверстие для проводов;
4. Вставьте в него провода;
5. Зачистите их концы, облудите и, соблюдая полярность, припаяйте к контактам на торце корпуса;
6. Провода в отверстии зафиксируйте при помощи клеящего пистолета. А если у вас его нет, то намотайте на них несколько витков изоленты со стороны корпуса и вытяните провода так, чтобы днище делило намотку пополам;
7. Соберите корпус, поставив днище на место, и вверните на место саморезы;
8. Установка доработанного корпуса в рукоять шуруповерта закончена. Теперь вставьте вилку сетевого шнура в розетку 220В. Включите клавишу выключателя БП и, нажав на пусковую кнопку «Шурика», проверьте, все ли вы правильно сделали.

Целесообразность

Конечно, работать инструментом с коротким проводом далеко не так удобно как с аккумуляторным. Но переделка не займет у человека, владеющего навыками электромонтажа, много времени. Зато позволит закончить срочную работу. А затем не спеша решать, что делать с шуруповертом – ремонтировать его или выбрасывать и покупать новый. Постоянно работать таким инструментом вряд ли захочется, гораздо удобнее будет дешевая китайская электродрель с сетевым удлинителем. К тому же, при длительной работе блок питания заметно нагревается. Для того чтобы он остыл, нужно периодически делать перерывы в работе, что сказывается на результате.

Блок питания

— преобразование блока питания ПК для запуска инструментов на 12 В

спросил 5 лет, 4 месяца назад

Изменено 2 года, 1 месяц назад

Просмотрено 1к раз

\$\начало группы\$

Я пытаюсь модифицировать старый блок питания для ПК мощностью 350 Вт, чтобы он работал на 12 В и 9.6v аккумуляторные инструменты.

Я подключил 2 резистора 10 Ом 5 ​​Вт параллельно между 5 В и землей и замкнул зеленый провод на землю. Я могу легко запустить отвертку на 5 В прямо с молекса. Я также могу запустить двигатель 12 В без нагрузки напрямую от молекса.

Но когда я пытаюсь запустить дрель на 9,6 В от шины 12 В, блок питания отключается. Я могу запустить эту дрель от настенного адаптера на 12 В, и она работает нормально, но адаптер не обеспечивает достаточного тока, поэтому дрель слабая.

В чем может быть проблема с блоком питания? Большое спасибо.

• блок питания
• преобразование

\$\конечная группа\$

3

\$\начало группы\$

Вероятно, обнаруживает перегрузку по току и отключает выход 12 В.

Редактировать: Стандарт ATX гласит (я предполагаю, что это блок питания ATX), что выходы должны быть отключены, если на выходе происходит короткое замыкание/перегрузка по току.

Это означает для вас: Вы можете измерить ток, который потребляет дрель, чтобы убедиться, что вы находитесь на правильном пути для решения этой проблемы. Если действительно есть условие OC, вы можете увеличить мощность двигателя дрели с помощью ШИМ. Если ваш мультиметр не поддерживает ток более 10 А, просто добавьте последовательно небольшой токовый шунтирующий резистор и измерьте напряжение на этом резисторе. Но мультиметр, скорее всего, будет слишком медленным для такого рода измерений, поэтому было бы полезно, если бы у вас был доступ к осциллографу.

\$\конечная группа\$

9

\$\начало группы\$

Блок питания ATX мощностью 350 Вт обычно может выдавать около 25-30 ампер, я думаю. Учитывая потребляемую мощность вашей дрели, блок питания определенно может справиться с токами БЕЗ НАГРУЗКИ. Но при попытке сверлить он будет потреблять больше тока, с которым блок питания может не справиться.

Сколько проводов от шины +12 В вы используете для запуска дрели? Вы собрали это вместе? Обычно ток 12 В распределяется по всем проводам +12 В.

Если объединение всех +12 В не решит вашу проблему, значит, вам не повезло. ATX не может справиться с полным током нагрузки. Вам нужна более высокая мощность, например, 475 Вт или 500 Вт ATX, по крайней мере (не могу сказать наверняка, не зная полного тока нагрузки дрели при 12 В).

Также, пожалуйста, не пытайтесь открыть и отключить защиту от перегрузки по току, она была добавлена ​​туда не просто так.

\$\конечная группа\$

4

\$\начало группы\$

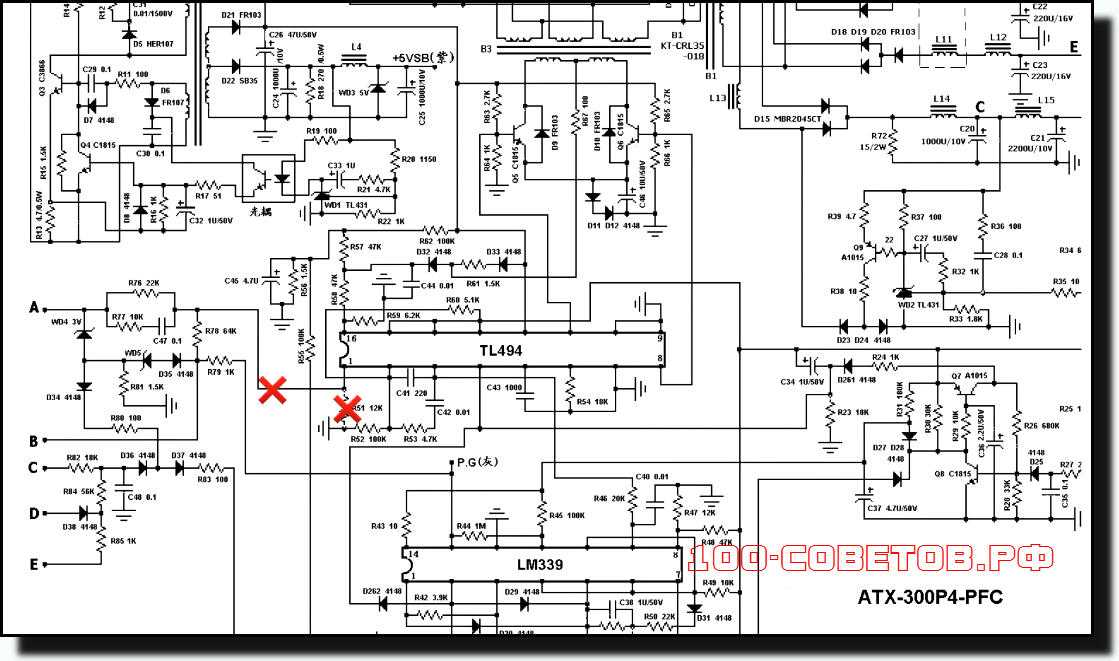

Это связано с защитой цепи от перегрузки по току/перенапряжению — вам необходимо внести небольшую модификацию в микросхему, особенно если ваш блок питания использует микросхему TL494, KA7500 или SDC7500, процесс такой же. Просто подключите контакт 4 к земле и отключите исходные соединения цепи, которые соединяются с контактом 4. В этом видео показано, как это сделать. Как снять защиту от перегрузки по току / перегрузки для блока питания ATX

. \$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Блок питания для электрошуруповерта 12в своими руками

Встроенный

Несомненным преимуществом встроенных устройств является то, что от внешних частей остается только шнур питания небольшого сечения. Не каждый может сделать такой блок питания самостоятельно. Это требует большого опыта, так как малогабаритные мощные блоки питания можно сделать только по импульсной схеме. Трансформатор необходимой мощности классической конструкции не влезет в ручку электрической отвертки , но при подходящих габаритах он будет иметь мощность в несколько ватт, чего хватит только на холостой ход.

дешевый компьютерный блок питания для 12-вольтовой беспроводной дрели и триммера для травы Makita с проводным кабелем

Использование блока питания компьютера

Рационально собрать блок питания для электрошуруповерта с двигателем 12В из блока питания от компьютера своими руками. Стандартные напряжения материнской платы и внешних устройств компьютера:

• 3,3 В;
• 5В;
• 12В;
• – 12В.

Стандартные блоки питания способны отдавать ток до 10-15 А в цепи 12 В, что абсолютно приемлемо для большинства моделей шуруповертов. На разъемах питания необходимое напряжение присутствует на черном (масса) и желтом проводах. Остальные провода не нужны, и их желательно отпаять прямо на плате блока питания, чтобы они не мешали и не создавали повода для замыкания.

В некоторых случаях возможно использование компьютерного питания питания для электрической отвертки 14 В. Однако будет небольшое падение мощности. А вот отвертки на 16 и 18 Вольт с такими устройствами работать не будут. При наличии квалификации можно внести изменения в схему штатного блока питания с целью увеличения напряжения, но обычному пользователю это не под силу.

Внимание! Все сказанное относится к устаревшему, но все еще встречающемуся AT 9009. 3 блока питания . современные ATX требуют некоторых переделок для его включения, так как он организован на материнской плате компьютера по специальной схеме.

При надлежащем уходе вы можете сделать это самостоятельно. Для этого на самом большом разъеме устройства найдите зеленый провод. Замкнув его через кнопку на черный провод заземления, можно включить блок питания.

При использовании любого источника нет необходимости вносить какие-либо изменения в конструкцию инструмента. Для подачи напряжения используйте корпус от неисправных аккумуляторов, просверлив в нем отверстия для питающих проводов. Сами проводники необходимо аккуратно припаять к выходным клеммам, не расплавляя пластмассу, строго соблюдая полярность.

Собранную конструкцию необходимо поместить в подходящий корпус и при необходимости оборудовать ручкой для переноски.

Мощность Требования к питанию

Независимо от того, на какое напряжение рассчитана электрическая отвертка, к питанию по мощности предъявляются особые требования: при большой нагрузке на инструмент, например, при закручивании длинных шурупов в твердую древесину или в режиме бурения ток потребления мотора может увеличиваться до десяти ампер. Если в режиме ожидания ток потребления не более 1-2 А и достаточно блока питания мощностью 30-40 Вт, то для нормальной работы требуется мощность около 200 Вт.

С аккумуляторными батареями все просто. Специфика их работы такова, что они способны кратковременно отдавать большие токи, восстанавливая рабочее напряжение во время простоя. Возникает вопрос: зарядное устройство для любого шуруповерта легкое и легкое, почему бы не использовать его как источник напряжения? Ответ определенно нет. Зарядное устройство предназначено для подачи малых токов в течение длительного времени, но нам нужны большие токи в течение короткого времени. Поэтому внешний источник питания должен иметь запас мощности.

Блок питания для шуруповерта 12В своими руками

Приобретая аккумуляторный шуруповерт, практически никто не задумывается о сроке службы аккумуляторов. В зависимости от производителя и стоимости инструмента батарейки могут работать до 5 лет и меньше. Особенно это касается инструмента от неназванного производителя из Китая (а их на рынке подавляющее большинство). Замена батареек на новые в финансовом плане сравнима с покупкой нового инструмента, поэтому часто возникает необходимость сделать 9 своими руками.0093 питание источник питания для 18В или 12В электрическая отвертка .

Источники импульсов

Импульсные источники питания характеризуются тем, что понижающий трансформатор в них работает на повышенной частоте, вследствие чего имеет минимальные габариты при той же мощности. Габаритные размеры устройства позволяют разместить конструкцию в стандартном корпусе вместо неисправных аккумуляторов. Из минусов. сложность конструкции для самостоятельного повторения.

Трансформаторные устройства

Источники питания на трансформаторах до сих пор не утратили своей актуальности благодаря простоте изготовления и надежности. Единственным недостатком таких изделий являются их большие габариты и вес, но это не существенно, когда устройство выполнено в виде отдельного узла и установлено стационарно.

Приборы на трансформаторах преимущественно используются среди самодельных устройств, поэтому рассмотрим их наиболее подробно.

Отдельный блок

В связи с тем, что блок питания расположен снаружи корпуса электрошуруповерта, нет ограничений по его габаритам и весу, поэтому он может быть выполнен с нужным запасом мощности. Единственным ограничением является длина и площадь сечения соединительных шнуров между прибором и источником питания, так как по закону Ома при уменьшении напряжения при той же потребляемой мощности увеличивается ток, поэтому маломощный шнур питания по напряжению должен иметь большее сечение, чем сеть 220 В поставка . См. также требование минимизировать падение напряжения на проводах. Толстый шнур имеет повышенный вес и жесткость, что снижает удобство использования инструмента.

Блок питания для электрической отвертки

Источники импульсов

Импульсные источники питания характеризуются тем, что понижающий трансформатор в них работает на повышенной частоте, вследствие чего имеет минимальные габариты при той же мощности. Габаритные размеры устройства позволяют разместить конструкцию в стандартном корпусе вместо неисправных аккумуляторов. Из минусов. сложность конструкции для самостоятельного повторения.

Блок питания для шуруповерта 12в своими руками

шуруповерт электрический шуруповерт

При покупке шуруповерта аккумуляторного почти никто не задумывается о сроке службы батареек. В зависимости от производителя и стоимости инструмента батарейки могут работать до 5 лет и меньше. Особенно это касается инструмента от неназванного производителя из Китая (а их на рынке подавляющее большинство). Замена аккумуляторов на новые финансово сравнима с покупкой нового инструмента, поэтому часто возникает необходимость сделать своими руками блок питания для электрошуруповерта на 18В или 12В.

Использование блока питания компьютера

блок питания

Рационально собрать блок питания для электрошуруповерта с двигателем 12В из блока питания от компьютера своими руками. Стандартные напряжения материнской платы и внешних устройств компьютера:

• 3,3В;
• 5В;
• 12В;
• – 12В.

Стандартные блоки питания способны отдавать ток до 10-15 А в цепи 12 В, что абсолютно приемлемо для большинства моделей шуруповертов. На разъемах питания необходимое напряжение присутствует на черном (масса) и желтом проводах. Остальные провода не нужны, и их желательно отпаять прямо на плате блока питания, чтобы они не мешали и не создавали повода для замыкания.

В некоторых случаях возможно использование компьютерного блока питания для электрической отвертки на 14 В. Однако будет небольшое падение мощности. А вот отвертки на 16 и 18 Вольт с такими устройствами работать не будут. При наличии квалификации можно внести изменения в схему штатного блока питания с целью увеличения напряжения, но обычному пользователю это не под силу.

Как сделать блок питания для электрошуруповерта

Внимание! Все сказанное относится к устаревшим, но все еще встречающимся блокам питания AT. современные ATX требуют некоторых переделок для его включения, так как он организован на материнской плате компьютера по специальной схеме.

При надлежащем уходе вы можете сделать это самостоятельно. Для этого на самом большом разъеме устройства найдите зеленый провод. Замкнув его через кнопку на черный провод заземления, можно включить блок питания.

При использовании любого источника нет необходимости вносить какие-либо изменения в конструкцию инструмента. Для подачи напряжения используйте корпус от неисправных аккумуляторов, просверлив в нем отверстия для питающих проводов. Сами проводники необходимо аккуратно припаять к выходным клеммам, не расплавляя пластмассу, строго соблюдая полярность.

Собранную конструкцию необходимо поместить в подходящий корпус и при необходимости оборудовать ручкой для переноски.

Трансформаторные устройства

Источники питания на трансформаторах до сих пор не утратили своей актуальности благодаря простоте изготовления и надежности. Единственным недостатком таких изделий являются их большие габариты и вес, но это не существенно, когда устройство выполнено в виде отдельного узла и установлено стационарно.

Приборы на трансформаторах преимущественно используются среди самодельных устройств, поэтому рассмотрим их наиболее подробно.

Встраиваемые

Несомненным преимуществом встраиваемых устройств является то, что от внешних частей остается только шнур питания небольшого сечения. Не каждый может сделать такой блок питания самостоятельно. Это требует большого опыта, так как малогабаритные мощные блоки питания можно сделать только по импульсной схеме. Трансформатор необходимой мощности классической конструкции не влезет в ручку электроотвертки , но при подходящих габаритах будет иметь мощность в несколько ватт, чего хватит только для работы вхолостую.

Конструкция блока питания трансформатора

Данное устройство характеризуется наличием следующих компонентов:

• Силовой трансформатор;
• Выпрямитель:
• Фильтр питания;
• Регулятор напряжения.

Силовой трансформатор является самой большой и тяжелой частью устройства. Он предназначен для преобразования высокого входного напряжения в низкое для удовлетворения требований подключенной нагрузки.

Работа выпрямителя заключается в преобразовании напряжения переменного тока в напряжение постоянного тока. Наиболее эффективными являются мостовые выпрямительные схемы, состоящие из четырех диодов или монолитного выпрямительного моста.

Фильтр сглаживает пульсации напряжения после выпрямительного моста.

Теоретически этих элементов достаточно для работы электрошуруповерта, но скачки напряжения в питающей сети, его просадка из-за увеличения нагрузки могут привести к нестабильной работе двигателя, а превышение нормы может привести к неудаче.

Задача стабилизатора — поддерживать стабильное выходное напряжение вне зависимости от величины нагрузки и уровня напряжения питающей сети.

Для самостоятельной сборки можно порекомендовать простую проверенную схему стабилизатора, которая отличается минимумом деталей и доступна для повторения всем, кто умеет держать в руках паяльник и пользоваться измерительными приборами.

На приведенной схеме можно увеличить емкость конденсатора до 1000-2000 мкФ, и использовать транзисторы типов КТ807, КТ819 с любой буквой.

Основной проблемой является подбор трансформатора с требуемым уровнем выходного напряжения. Он должен быть немного больше, чем требуется для инструмента, так как часть останется на элементах стабилизатора. Для нормальной работы стабилизатора требуется, чтобы выпрямленное напряжение превышало стабилизируемое на несколько вольт. Слишком много нельзя, так как его избыток будет падать на ключевой транзистор, нагревая его, а малое значение в ряде случаев приведет к уменьшению выходного напряжения.

Внимание! После мостового выпрямителя и фильтра постоянное напряжение будет примерно в 1,4 раза больше входного переменного.

Итак, блок питания для 12В электрошуруповерта требует трансформатор с выходным напряжением 12-14В переменного тока.

Важно! Транзистор необходимо прикрепить к радиатору охлаждения.

Требования к источнику питания

Независимо от того, на какое напряжение рассчитана электрическая отвертка , к источнику питания предъявляются особые требования: при высокой нагрузке на инструмент, например, при закручивании длинных шурупов в твердую древесину или в режиме сверления ток потребления двигателя может возрасти до десяти ампер. Если в режиме ожидания ток потребления не более 1-2 А, а мощность достаточно питания мощностью 30-40 Вт, тогда для нормальной работы требуется мощность около 200 Вт.

С аккумуляторными батареями все просто. Специфика их работы такова, что они способны кратковременно отдавать большие токи, восстанавливая рабочее напряжение во время простоя. Возникает вопрос: зарядное устройство для любого шуруповерта легкое и легкое, почему бы не использовать его как источник напряжения? Ответ определенно нет. Зарядное устройство предназначено для подачи малых токов в течение длительного времени, но нам нужны большие токи в течение короткого времени.
