Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

Папа мастер! > Строительные материалы и инструменты > Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень медленно справляется со своими обязанностями. С шуруповертом: «Вжик, вжик – и все готово!»

Однако со временем бодрые возгласы инструмента ослабевают, и он работает хуже, чем прежде. Зарядка показывает, что все в порядке, а работа замедляется, ухудшается. Это указывает на то, что износился блок питания. Его можно заменить, купив новый. Но это – самый лёгкий и дорогостоящий вариант. Мы выбираем другой путь! Попробуем поменять свою промышленную аккумуляторную батарею на другой блок питания.

ЧИТАТЬ ПО ТЕМЕ:
Как выбрать шуруповёрт по параметрам и остаться довольным покупкой

Конструкция прибора по выкручиванию и закручиванию шурупов

Перед началом переделки нужно ознакомиться с конструкцией шуруповёрта. Он состоит из:

  • корпуса;
  • аккумуляторной батареи с диапазоном питающих напряжений для марок инструмента от 12 до 18 вольт;
  • двигателя постоянного тока;
  • кнопки запуска;
  • регулятора усилий;
  • регулятора оборотов вращения с реверсом;
  • планетарного или обычного редуктора;
  • рукоятки изменений направления движения.

На фото 1 представлена конструкция шуроповерта.

Процесс подготовки

Попытаемся изготовить блоки питания для шуруповерта 12в и 18в своими руками. Перед началом работ надо ознакомиться с теми показателями мощности и напряжения питания, которые представлены в документации оригинала или на корпусе. Затем нужно определиться с использованием подходящего сетевого блока питания по размерам. В старом устройстве нужно вынуть все содержимое, измерить размеры внутренней части.

Фото 1 — Конструкция прибора
Фото 2 -Замена блоков питания для шуруповерта 12в и 18в своими руками. Этапы 1-4

Фото 3 — Этапы работ 5-8
Фото 4 — Этапы работ 6-9



Действия при замене блока питания для шуруповерта 12в и 18в своими руками

Найти подходящий источник питания можно на рынке или у кого-то из знакомых. При выборе обращают внимание на его надежность, легкость, габариты. Для этого подойдет:

  • батарея питания от ноутбука или другой спецтехники;
  • зарядка для автомобильных аккумуляторов;
  • БП от старого компьютера;
  • самодельный БП.

Сначала надо проверить его работоспособность, а затем разобрать. Корпус, скрученный шурупами, легко демонтируется. Склеенный корпус разбирают, простучав по шву молотком. В этом случае может понадобиться тоненький ножик. Его ставят острой стороной на рубец и с аккуратностью стучат по нему тяжелым предметом.

Следующим этапом является отделение шнуров и выводов от электровилки. Сделать это проще всего электропаяльником. Туда, где были спрятаны внутренности прибора для выкручивания и закручивания шурупов, помещают внутренности с новой батареи. Провод для работы от электросети выводится через отверстие и припаивается к блоку питания при условии соблюдения правил полярности. Провода изолируют. Затем корпус собирается, а переделанный инструмент проверяют на деле.

После переделки, изменились характеристики устройства. Работа от электросети не дает мгновенного достижения максимальности крутящего момента. В связи с тем, что увеличивается мощность прибора, шуроповерт быстрее нагревается. Потому при работе с этим инструментом следует делать перерывы каждые 15-20 минут. Не стоит забывать также о качественной изоляции и заземлении. Благодаря своим действиям, вы получили инструмент, исправно работающий от батареи и от электричества (в случае с ноутбуком) или только от электроэнергии.

Фото 5 — Шуруповерт после ремонта
Фото 6 — Блок питания 12 В

Преимущества

Замена блока питания для шуруповерта 12в и 18в своими руками сэкономит ваши деньги и принесет удовлетворение от полученного результата. Правда, не всегда можно пользоваться этим инструментом без электрической розетки. Во всем остальном – только положительные моменты.

ЧИТАТЬ ПО ТЕМЕ:
Обзор аккумуляторных шуроповёртов и отзывы специалистов

Вывод

Вместо того, чтобы платить большие деньги за замену аккумуляторной батареи для шуроповерта, можно обойтись заменой БП от приборов, бывших в употреблении. С этим заданием может справиться почти каждый мужчина-любитель. Так что, уважаемые мастера, ищите выгодный вариант!

Похожие записи

Утепляем фасад герметиком для деревянных домов по технологии тёплый шов

Если задуматься о недостатках деревянного дома, то на ум сразу всплывает…

Если в типовом проекте заложен теплый раствор для кладки керамических блоков, не стоит заменять его цементно-песчаным раствором!

Совершенство в любой отрасли достигается путем поиска, проб, ошибок, разработок,…

Как выбрать стройматериалы для перекрытия крыши, обустройства кровельного «пирога»

Крыша — один из основных элементов любого строения. Она выполняет важную функцию -…

Что нужно знать для правильного выбора межкомнатных перегородок в квартиру

Фото 1 -Стеллаж в качестве перегородки Выбирая материал для разделения комнат,…

Интересное на сайте

  • Технология кладки стен из газобетонных блоков

    По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их кладки настолько прост, что с ним справится даже полностью далёкий от стройки человек. Не являются …далее… »

  • Преображение за неделю или можно ли использовать гипсокартон в ванной

    Несмотря на заявления производителей гипсокартонных листов о прекрасных влагостойких свойствах, большинство всё же не решается использовать их в местах повышенного риска, то бишь в кухне …далее… »

  • Преимущества домов из СИП-панелей

    Дома, построенный по канадской технологии, удобны для проживания зимой и летом. Они теплые, практичные и подходят даже для сурового климата. Это обусловлено особенностями технологии. При …далее… »

  • Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

    В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно …далее… »

  • Как выбрать шуруповёрт по параметрам и остаться довольным покупкой

    Шуруповёрт в какой-то мере можно назвать универсальным инструментом. Им можно не только вкручивать и выкручивать шурупы, но и сверлить различные материалы. Широкий ассортимент насадок может …далее… »

готовые варианты и схема самодельного трансформаторного БП

Содержание

  • 1 Способы реанимации шуруповерта
    • 1.1 Варианты переделывания
    • 1.2 Зарядка для ноутбука
    • 1.3 Блок питания компьютера
    • 1.4 Автомобильный аккумулятор
  • 2 Самодельный БП
    • 2. 1 Простейшая схема

Шуруповерт на аккумуляторной батарее применяется в строительной сфере. Он зарекомендовал себя очень хорошо благодаря его главному преимуществу — мобильности. Износ аккумулятора — основная причина покупки нового устройства, хотя некоторые сдают в мастерскую. Радиолюбители нашли выход из этой ситуации и предлагают использовать подручные материалы. Одним из таких является блок питания для шуруповерта 18в своими руками.

Способы реанимации шуруповерта

Главным преимуществом шуруповерта можно назвать мобильность. Аккумулятора хватает на длительное время и к тому же можно приобрести еще один аккумулятор для этой модели, если объем работ велик и сроки поджимают. Несмотря на то, что АКБ используется в основном литий-ионная (очень качественный тип аккумулятора), есть вероятность выхода из строя цепи питания, а также и самого автономного источника.

Производится питание и подзарядка шуруповерта от сети 220В. На батарею идет напряжение порядка 14в или 20 В (все зависит от конкретной модели). Аккумулятор выдает напряжение питания 12 или 18 вольт соответственно.

Если изделием часто не пользоваться, то со временем батарея приходит в негодность, хотя литий-ионный аккумулятор защищен от перезаряда и полного разряда, нет смысла надеяться на эту защиту. Основными решениями вопроса являются:

  1. Заменить батарею на исправную (будет сделать достаточно сложно, хотя и возможно).
  2. Приобрести новый шуруповерт.
  3. Переделать шуруповерт с питанием от сети.

Очень просто переделать аккумуляторную модель в сетевую (шуруповерт от сети 220 вольт). Этот вариант обладает преимуществами, например:

  1. Исчезает необходимость постоянной подзарядки аккумулятора.
  2. Работа инструмента без перегрузок благодаря постоянному крутящему моменту.
  3. Можно сделать такую модель, которая будет и подзаряжать аккумулятор любого типа.
  4. Качество сборки (для блока питания будут использованы детали высокого качества, ведь пользователь делает это для своих целей. Не имеет смысла постоянно отвлекаться на ремонт электрической части — это лишнее ВРЕМЯ, а для некоторых — утрата части дохода).

При переделке шуруповерта на сетевой своими руками исчезнет его мобильность. Это можно исправить, переделав инструмент под аккумуляторную батарею любого типа и на любое питание.

Варианты переделывания

Существует несколько вариантов переделывания шуруповерта, и только пользователь решает для себя какой из них выбрать. Основные способы:

  1. Применить зарядник для ноутбука (подключить адаптер для ноутбука).
  2. Использовать компьютерный импульсный блок питания (далее БП) от персонального компьютера.
  3. Использовать автомобильный аккумулятор.
  4. Усовершенствовать БП для питания галогенных ламп.
  5. Собрать БП самостоятельно.

Пункты с 1 по 4 практически не требуют особого навыка и подойдут большинству людей. Суть их заключается в использовании уже готовых устройств, ведь практически все готовые БП защищены от короткого замыкания (КЗ), различного рода перегрузок и помех, а автомобильный аккумулятор является вообще идеальным источником питания.

Зарядка для ноутбука

Очень простой способ, требующий минимум знаний в области радиоэлектроники. Для изготовления блока питания для шуруповерта 12в своими руками подойдет любое зарядное устройство для ноутбука. Для переделывания необходимо выяснить напряжение питания шуруповерта и подобрать соответствующую зарядку. Необходимо произвести следующие действия:

  1. Разобрать аккумуляторный отсек и достать неисправную аккумуляторную батарею.
  2. На зарядке от ноута отрезать выходной разъем (не сетевой — входящий. Это очень важно).
  3. Зачистить провода.
  4. Включить зарядку (провода не должны соприкасаться) и проверить прибором постоянное напряжение (для этих целей подойдет любой вольтметр с напряжением измерений свыше 50 В или обыкновенный мультиметр).
  5. После произведения измерений параметров электропитания необходимо припаять провода, соблюдая полярность.
  6. Закрыть аккумуляторный отсек, поместив в него зарядное устройство, и вывести шнур питания.
  7. Включить в сеть и проверить работу инструмента.

При покупке зарядного устройства следует обратить внимание на его габариты, а лучше взять шуруповерт с собой, предварительно вытащив батарею и разобрав аккумуляторный отсек. При монтаже нужно соблюдать правила техники безопасности, чтобы избежать поражения электрическим током и предотвратить выход из строя зарядки для ноутбука.

Блок питания компьютера

Еще одним неплохим вариантом является использование блока питания от персонального компьютера и желательно форм-фактора АТ. Основные параметры БП: мощность 300..350 Вт, напряжение 12 В и ток величиной не менее 16 А. Этот вариант не подойдет для шуруповерта на 18 В. Основными преимуществами является наличие кнопки включения, защита от КЗ, перегрузок, а также система охлаждения, которой нет в заводской модели шуруповерта. Для реализации этой идеи необходимо выполнить следующие шаги:

  1. Раскрутить блок питания АТ.
  2. Защита от включения снимается путем замыкания зеленого провода с любым черным из этого разъема (при включении БП он не запустится, если не обойти защиту).
  3. На белых разъемах, которые вставляются в жесткий диск или другой накопитель, оставить желтый и черный провода, а все остальные нужно обрезать и заизолировать.
  4. Удлинить желтый и черный провода кабелем необходимой длины (желательно припаять, так как скрутки могут окисляться).
  5. Припаиваем желтый и черный провод, соблюдая полярность, к контактам аккумуляторного отсека и собираем его.
  6. Для БП можно использовать провод длиннее (сетевой шнур). Кроме того, нужно сделать кожух для БП компьютера в целях соблюдения техники безопасности при работе с электроприборами.

После всех проделанных шагов включаем БП в сеть и запускаем инструмент. Если все сделано верно, то он должен работать. Если вращение происходит в обратную сторону, необходимо разобрать аккумуляторный отсек и изменить полярность. При отсутствии питания следует удостовериться в наличии входного и выходного напряжений.

Автомобильный аккумулятор

Оптимальный способ источника электрической энергии, защищенный от случайных КЗ, напряжение стабилизированное и отсутствуют различные помехи. Существенными недостатками являются его габариты, масса и необходимость зарядки. Пример использования очень прост. Нужно всего-навсего запитать шуруповерт от клемм аккумулятора, использовав при этом кабель нужной длины, и предварительно выпаять старый аккумулятор.

К автомобильному аккумулятору необходимо приобрести зарядное устройство или сделать самодельное трансформаторное ЗУ. Кроме того, нужно защитить аккумулятор от попадания дождя и мусора. Для этого делается специальный корпус с выводами для зарядника и питанием для шуруповерта.

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

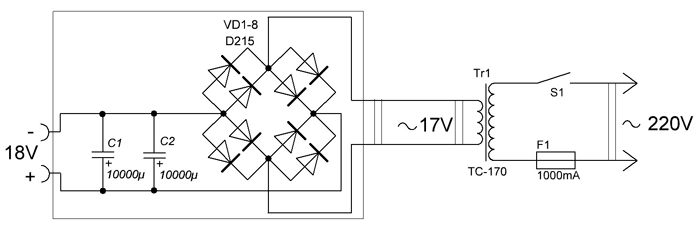

Схема 1 – Простой БП на 5 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

  1. Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
  2. Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
  3. Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

При КЗ происходит плавление металла. В результате этого возможны ожоги и металлизация кожи (вкрапление в нее частичек расплавленного металла). Кроме того, возможен преждевременный выход из строя самого инструмента и БП. При соблюдении мер предосторожности шуруповерт может прослужить очень долго.

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.
