Вводные автоматы — что это такое, зачем нужны, какие бывают

Что такое вводные автоматы и зачем они нужны

Что такое вводные автоматы и зачем они нужны

Вводные автоматы представляют собой автоматический выключатель, который устанавливается на этажном электрощитке или после электросчетчика в доме. Он выполняет две главные функции — защищает электросеть от короткого замыкания и перегрузок электропроводки.

Однофазные и двухфазные, трехфазные автоматы

По типу вводные автоматы бывают: однополюсными и двухполюсными (применяются в однофазных электросетях), а также трёхполюсными. Трёхполюсные автоматические выключатели используются в трехфазных электросетях. Данный тип вводных автоматов позволяет одновременно отключить каждую фазу, если возникнет перегрузка или замыкание электропроводки.

Однофазные и двухфазные, трехфазные автоматы

Устройство защитного отключения (УЗО) не позволяет этого сделать, а служит лишь для контроля над утечкой тока.

Как производится расчёт вводных автоматов

Вводный автомат подбирается согласно суммированию токов. Простыми словами, сначала нужно высчитать мощность всех потребителей электричества в доме, а уж затем определить, какого номинала ставить автомат на вводе.

Как производится расчёт вводных автоматов

Чтобы правильно рассчитать мощность вводных автоматов, следует учитывать:

  • Номинальный ток, сечение электропроводки и подключаемую нагрузку. Если вводные автоматы не будут соответствовать данным параметрам, то это приведёт к их срабатыванию вследствие перегрузки.
  • Максимальный ток короткого замыкания. Есть такой параметр у автоматических выключателей, как максимальный ток КЗ. Это тот допустимый предел тока, который возникнет в электропроводке. Следовательно, автомат должен быть рассчитан на то, чтобы отключить подачу электроэнергии вовремя, не дав проводам сгореть или подплавиться.
  • Мощность. Здесь важна общая нагрузка на автоматический выключатель. Если после расчётов оказалось так, что мощность всех электроприборов в доме составляет порядка 8 кВт, то понадобится вводный автомат не менее чем на 10 кВт.
  • Схему питания. Любой вводный автомат выбирается согласно количеству фаз. Для однофазной электросети используют однополюсные и двухполюсные автоматы, для трехфазной электросети, трёхполюсные и четырёхполюсные вводные автоматы.
  • Тип заземления.

Рассмотрим более подробно на сайте elektriksam.ru, как выбрать вводный автомат на весь дом или квартиру.

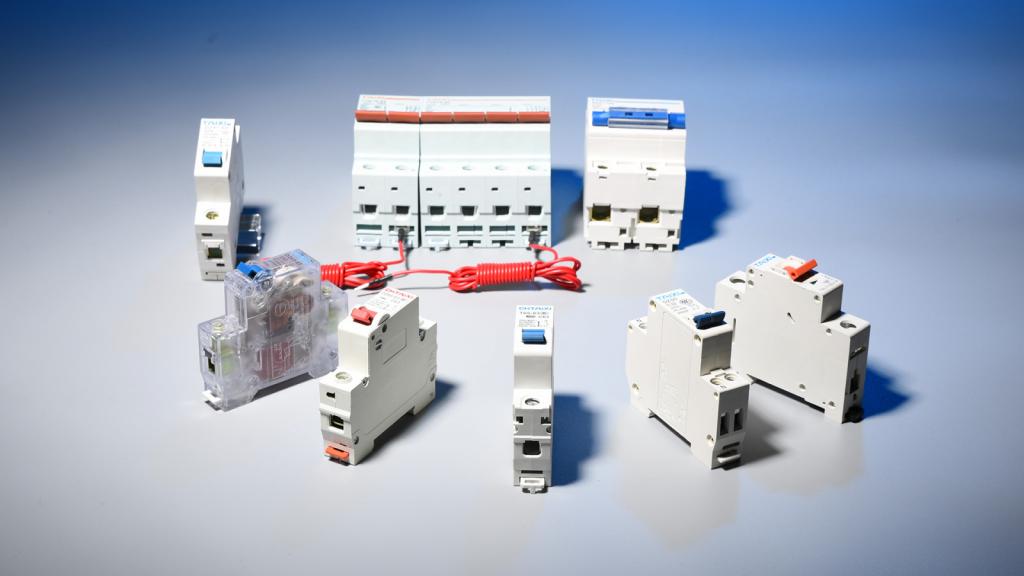

Какие вводные автоматы ставить

С однофазным и трехфазным питанием разобрались. Давайте теперь более подробно остановимся на мощности вводного автомата. Чтобы понять, какой именно мощности нужно ставить вводные автоматы (один ставится на фазу, а второй, хоть и не всегда, на ноль), нужно суммировать ток линий, которые будут подведены к автоматическому выключателю.

Как производится расчёт вводных автоматов

Для этого следует суммировать мощность всех электроприборов в доме, которые могут быть включены одновременно. Но, учитывая всевозможные погрешности и возможность появления новых электроприборов, к полученному значению нужно добавить не менее 25-30% (про запас). Кроме того, при выборе вводных автоматов важно учитывать и максимальный ток короткого замыкания. Лучше всего, если данный параметр будет равен 1000-1500 А.

Двухполюсной или однополюсной  автомат?

Двухполюсной автомат представляет собой объединённый для двух полюсов автомат, с возможностью отключения нуля и фазы одновременно. Чаще всего двухполюсные автоматы устанавливаются в квартирах со старой электропроводкой, там, где высока вероятность, что была перепутана фаза с нулём. Обычно в таких квартирах отсутствует заземление.

Двухполюсной или однополюсной  автомат ставить?

Важная информация! Запрещён монтаж двух однополюсных автоматов вместо одного двухполюсного.

Что такое вводной автоматический выключатель?

Итак, что же такое вводной автомат? Cудя по названию, можно подумать, что это какой-то особенный автомат,  обладающий специальным функционалом. На самом деле, это обычный, ни чем не примечательный автоматический выключатель – выключатель защиты.

Назначение вводного автомата

Вводной автомат это обязательное  устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта.

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети.

Схема вводного автомата

Для предотвращения перегрева проводов используют вводной автоматический выключатель (автомат защиты), который содержит тепловой и электромагнитный расцепитель.

Читайте также про выбор автоматических выключателей статьи:
«Правила установки автоматического выключателя»
«Автоматический инфракрасный выключатель»
«Что такое вводной автоматический выключатель?»
«Как устроен дистанционный выключатель?«

Поставщик энергоснабжения устанавливает определенный лимит на потребление электроэнергии в дом, квартиру, офис или дачу. Если в проектной документации для частного дома вводной автоматический выключатель прописан на 25А в однофазной сети, это значит, что хозяин квартиры ограничен в потреблении электроэнергии до 5,5 кВт. Если пользователь будет превышать этот лимит, вводной автомат обесточит дом полностью, после чего, придется, какое-то оборудование отключить, чтобы восстановить питание в сети.

Наиболее ходовые вводные автоматические выключатели с номиналом в 25А. Максимально допустимое вводное устройство на 63 Ампера, можно встретить только в вводно-распределительном устройстве многоэтажного дома или современного коттеджа.

Вводные автоматы бывают: двухполюсные в однофазной сети и четырёхполюсные в трехфазной сети, т.е. нейтральный проводник разрывается вместе с линейными проводниками. Но чаще всего в трехфазной сети можно встретить на вводе трехполюсный автоматический выключатель.  В таком случае разрываются только линейные проводники.

Вводной автомат

Где устанавливают вводный автомат?

Вводной автомат можно установить до счетчика или после него. Если устанавливается до счетчика электроэнергии, то такой автомат должен быть обязательно опломбирован.

вводной автомат опломбирован

Для этого выпускаются специальные боксы с возможностью опломбирования. Либо стоит подумать о приобретении специального щитового оборудования, в котором предусмотрено специальная ячейка для вводного автоматического выключателя с возможностью опломбирования.

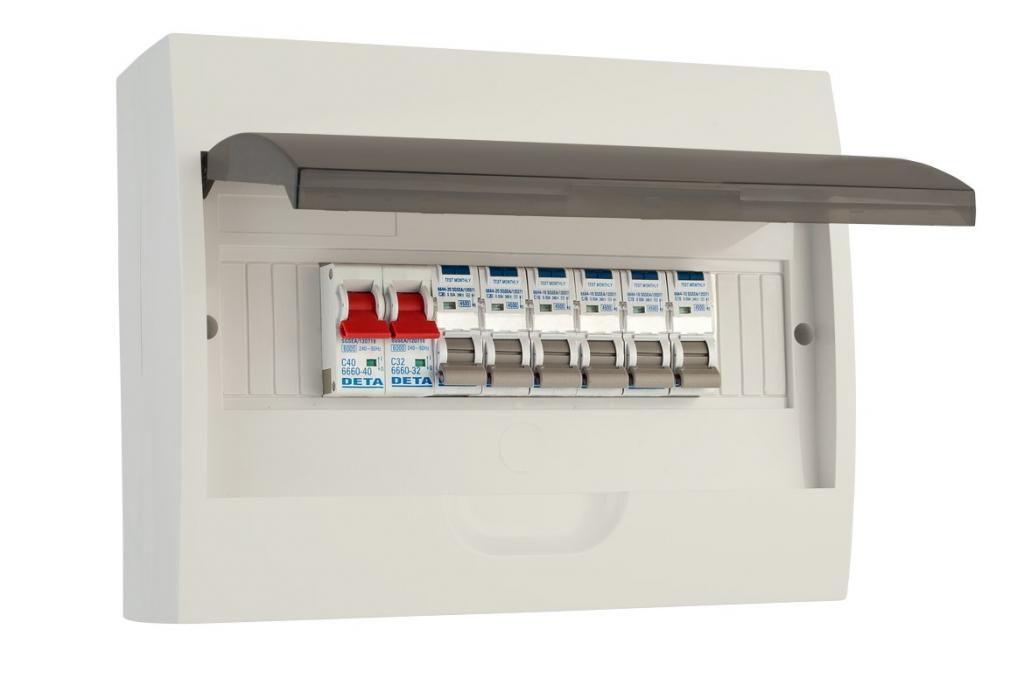

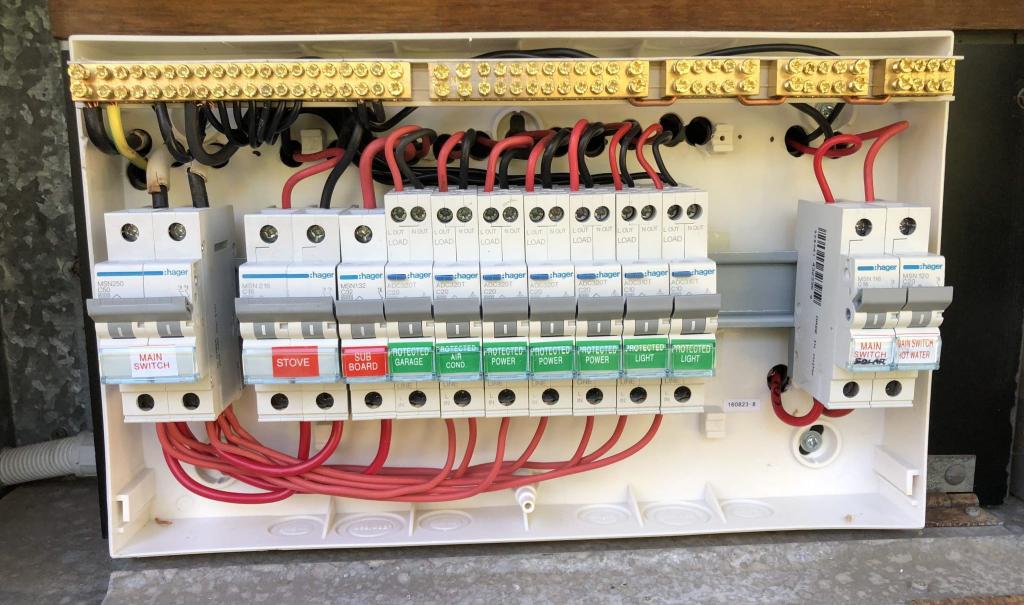

Распределительный щит

Учитывать необходимо как то,  какой вводный проводник проложен до вводного автомата, так и то, какой проводник проложен к нагрузкам,  т.е. к осветительным приборам, розеткам или к какому- либо оборудованию.

Про ремонт и установку электрических щитов читайте статью: «Монтаж и ремонт электрических щитов своими руками»

Допустим, сделали ремонт, заменили алюминиевую проводку на медную, но такая реконструкция никак не дает основания поставить вводный автомат на 40А или 50А. Потому что вводный проводник может оказаться слишком устаревшим и  к тому же с сечением 4 квадрата по алюминию. Заменить стояк с устаревшей проводкой не всегда бывает возможным. Даже если бы мы хотели увеличить номинал вводного автомата, порой это просто недопустимо, поэтому придется ограничится автоматом на вводе на 25А, да бы не случилось беды.

Модульный вводный автомат ни чем не отличается от установки групповых модульных автоматических выключателей, которые крепятся надежно на дин рейку, как правило, слева сверху в щитовом оборудовании.

Оцените качество статьи:

Вводной автоматический выключатель — особенности, требования и отзывы

Любая домашняя электросеть должна быть защищена – об этом знает каждый, кто хотя бы вскользь касался этой темы. Но не все знают, какое оборудование лучше закупать для этих целей. Ведь каждый элемент системы должен быть рассчитан по определенным параметрам. К тому же многие не знают, какое количество полюсов требуется для различной защиты. Сегодняшняя статья расскажет о том, как выбрать вводной автоматический выключатель, развести проводку по группам, какие АВ необходимо установить на ту или иную линию и чем отличаются подобные устройства одно от другого.

выбор вводного автоматического выключателя

Общие понятия о вводном автомате

Защита любой электрической сети начинается еще до прибора учета. Самым первым на линии устанавливается вводной автоматический выключатель, который является основным узлом всей системы. Даже при отказе остальных АВ в распределительном щите, при коротком замыкании, это устройство успеет среагировать до того, как воспламенится изоляция проводки. Быстродействия правильно подобранного вводного автомата достаточно даже для защиты стоящего после него в цепи прибора учета электроэнергии.

Для обычных сетей с напряжением 220 В используются двухполюсные вводные автоматы – автоматические выключатели с четырьмя контактами. Согласно правилам устройства электроустановок (ПУЭ) входной кабель должен разрываться и по нулю, и по фазе. Именно поэтому автоматы на 1 полюс здесь неприменимы.

Разница между рубильником и вводным автоматом

Самый часто задаваемый новичками в этой области вопрос: можно ли устанавливать на вводе только автомат, без дополнительного рубильника или пакетного выключателя? На первый взгляд кажется, что такие действия не противоречат ПУЭ, однако проблема здесь не в том, что подобный монтаж запрещен. Дело в конструктивных особенностях оборудования.

автоматический выключатель вводной

Рубильник или пакетный выключатель не имеют в своей схеме сложных элементов, они просты и поэтому надежны. Для подобных размыкателей нет определенного количества циклов, которое они способны выдержать. Поэтому если планируется часто отключать сеть, то перед вводным автоматическим выключателем следует поставить пакетник или рубильник.

Почему не стоит часто пользоваться АВ

Проблема высокотехнологичных автоматов в том, что у них есть определенный ресурс по циклам. Обычно он равен 8000-10 000 включений. Это означает, что после этого устройство либо полностью перестанет работать, либо просто не снимет напряжение с сети при возникновении перегрузки или короткого замыкания. Но еще не факт, что устройство выдержит обещанное производителем количество циклов. Из этого следует, что часто пользоваться вводным автоматическим выключателем не стоит. Лучше для этих целей установить рубильник или пакетник.

Стоимость автоматов не слишком высока, однако никому не хочется переплачивать лишнее, а значит, наиболее верной будет схема, при которой расположение элементов будет следующим (от подачи):

  1. Рубильник или пакетный выключатель.
  2. Вводной автомат.
  3. Прибор учета электроэнергии.
  4. Разводка на УЗО, АВДТ и пр.

При необходимости производства периодических ревизий (1-2 раза в год) можно воспользоваться вводным автоматическим выключателем. Если же поломки происходят часто, то лучше снимать напряжение с рубильника или пакетника.

Простейший рубильник

Защитная автоматика для сетей с напряжением 380 В

Многие считают, что трехфазные системы сложны и неудобны в монтаже. Однако подобное мнение является ошибочным. Наоборот, если разобраться, то подобные сети можно назвать наиболее простыми в монтаже и обслуживании. Здесь перед прибором учета электроэнергии устанавливают четырех- или трехполюсный вводной автоматический выключатель. И именно о количестве контактов постоянно идут споры между специалистами. Одни утверждают, что разрыв нуля необходим, так же как и при двухпроводной системе, а другие, напротив, говорят, что четвертый контакт – это дополнительное слабое звено в цепи.

Если рассуждать логически, то лучше использовать в качестве вводного автомата четырехполюсник, однако практика показывает, что не все так однозначно. Именно нулевой контакт подобного устройства отказывает наиболее часто. В чем же причина подобной проблемы? Бывалые электромонтеры знают, что основная нагрузка приходится на нулевую клемму – при слабом контакте первой начинает гореть именно она. При этом в автомате на 2 полюса такой проблемы нет. Стоит попробовать с этим разобраться.

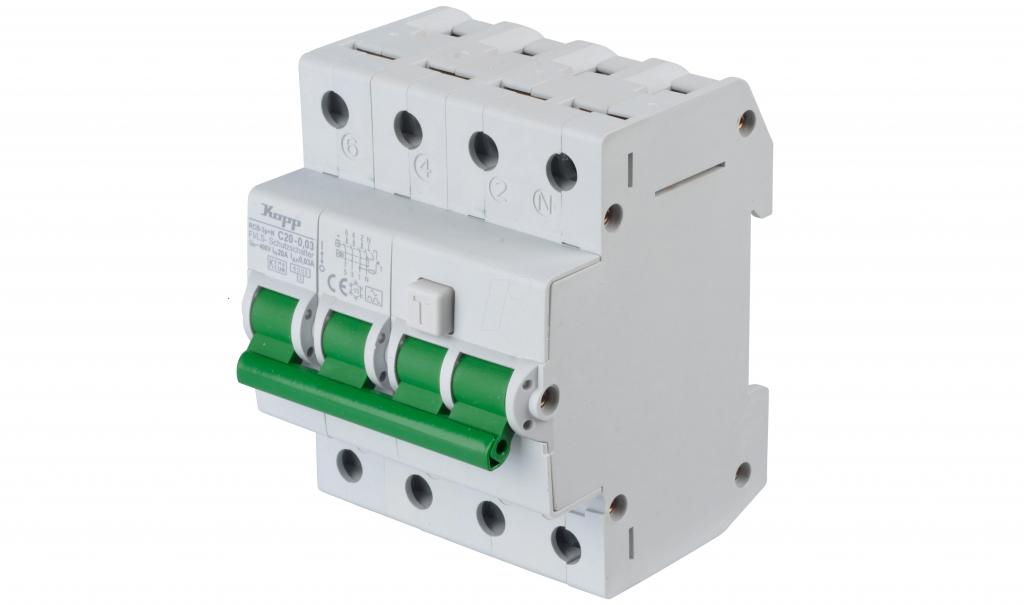

вводной выключатель автоматический трехполюсный

Почему выходит из строя вводный автоматический выключатель 380В

Чаще всего основная проблема отгорания или залипания нулевого контакта кроется в лени или невнимательности электромонтера, который собирает, а после обслуживает схему. При двухпроводной системе нагрузка на нейтраль не слишком велика. Именно поэтому автомат будет работать значительно дольше. А вот при 380 В на нулевой контакт оказывают нагрузку сразу 3 фазы, что при некачественно протянутых клеммах становится губительным для защитного оборудования.

Для «лечения» подобной «болячки» следует проверить все нулевые контакты. Самым удобным способом ревизии распределительного щитка является его обследование тепловизором, на экране которого моментально становятся видны проблемные места, температура в которых выше. Однако подобное дорогостоящее оборудование есть у единиц, а значит, придется пройти по всем соединениям и качественно их протянуть. Особое внимание следует обратить на нулевую шину.

Если ревизия произведена, а через короткое время отсекатель снова вышел из строя, остается использовать самый рациональный вариант – установить автоматический вводной выключатель 3Р (трехполюсный). Однако подобное допускается только при условии наличия в схеме устройств защитного отключения, способных защитить проживающих в квартире или доме от поражения электрическим током. Вместо УЗО можно использовать автоматический выключатель дифференциального тока (АВДТ).

Для тех, кто хочет узнать больше об установке вводного автомата, ниже представлено видео, которое многое объяснит.

вводной выключатель автоматический трехполюсный

Номинальная токовая нагрузка автоматических выключателей

Этот параметр подбирается на основании общей потребляемой всеми бытовыми приборами мощности. Если говорить об обычной квартире, то здесь редко этот показатель превышает 5,5 кВт. При подобной нагрузке наилучшим вариантом будет использование вводного автоматического выключателя 25А. Однако данное утверждение верно лишь для сетей 220 В. Если ввод осуществляется по четырехпроводной системе, то показатель максимальной нагрузки для подобного автомата составит 9,5 кВт.

Допускается использование устройств с номинальной токовой нагрузкой 25 А и для линейных автоматов для питания оборудования до 5,5 кВт, однако при этом вводной отсекатель должен иметь более высокие показатели.

вводной отсекатель спасет ситуацию

На что обратить внимание при покупке защитного оборудования

При выборе вводного автоматического выключателя важно не только правильно рассчитать его характеристики. Необходимо быть предельно внимательным и при покупке, чтобы не приобрести фальсифицированную продукцию. Первым делом производится визуальный осмотр. Корпус автомата должен иметь равномерный цвет, без посторонних вкраплений. Неровности отливки должны насторожить покупателя, равно как и большие зазоры в районе «флажка». Но основной секрет скрывается на одной из боковых панелей.

Основная задача изготовителей фальсификата – заработать как можно больше денег. Поэтому они не утруждают себя установкой настоящей автоматики внутри отсекателя. И вот как это можно выяснить. У настоящего оригинального устройства на боковой панели есть пробка из плотной резины. Если ее вытащить, под ней обнаружится биметаллическая пластина, отвечающая за отсечку и снятие напряжения с цепи при перегреве. Так вот, на фальсифицированной продукции указанная пробка будет просто прорисована – открыть ее не удастся.

вводной автоматический выключатель цена

Если разобрать подобное изделие (автоматом его назвать нельзя), внутри обнаружится только контактная группа без каких-либо дополнительных элементов вроде соленоида, штока или пластины. По сути это обычный выключатель, не способный никого и ничего защитить.

Где лучше приобретать защитную автоматику

Многие пользователи утверждают, что наиболее выгодными являются покупки через интернет, однако к разбираемому сегодня оборудованию это явно не относится. Ведь в этом случае невозможно увидеть изделие своими глазами. Получается, что человек покупает кота в мешке. А ведь от оригинальности приобретенного автомата зависит не только безопасность здоровья проживающих в квартире или доме, но порой и жизни людей. Именно поэтому специалисты советуют покупать подобное оборудование только в специализированных проверенных магазинах с хорошей репутацией.

Цены вводных автоматических выключателей невысоки (от 200 до 1000 р.), поэтому не стоит пытаться найти через интернет еще более дешевый товар – он, скорее всего, окажется некачественным фальсификатом.

пакетный выключатель

В заключение

Выбор вводного автомата не настолько сложен, как это может показаться на первый взгляд. Главное – подойти к нему внимательно и взвешенно. Следует помнить, что это последняя ступень защиты. И если случится так, что остальная автоматика откажет, надеяться придется лишь на вводной отсекатель. А значит, домашний мастер должен быть в нем уверен на все сто.

Номиналы групповых автоматов превышают номинал вводного?

В службу поддержки пришло письмо от читателя сайта с вопросом: «А как быть в том случае, когда сумма номиналов автоматов по группам превышает номинал вводного автоматического выключателя? Хочется сделать стиральную машину на отдельный автомат, кондиционер на отдельный, свет отдельно, розетки отдельно, бойлер отдельно.»

Вопрос интересный, поэтому решил написать ответ в статье на сайте.

Давайте рассмотрим схему электропроводки, в которую входят все перечисленные в письме группы.

Номинал вводного автомата 32А. Сумма номиналов групповых автоматических выключателей:

16А+16А+16А+16А+10А=74А.

Сумма номиналов групповых автоматов более, чем в два раза превышает номинал вводного.

Разбивать электропроводку на группы можно, главное, чтобы при этом  номиналы автоматических выключателей соответствовали сечению применяемого кабеля, поскольку номинал автомата выбирается, исходя из сечения защищаемого кабеля.

В нашем примере в группах с автоматами 16А (стиральная машина, бойлер, кондиционер, розетки) должен применяться кабель сечением 2,5 мм2, в группе освещения с автоматом 10А — сечением 1,5 мм2. Кабель от водного автомата номиналом 32А до групповых  — сечением 6 мм2.

Если суммарный ток в какой-нибудь из групп превысит номинал автомата, защищающего эту группу, то он сработает, защитив линию от перегрузки и возможного оплавления изоляции. При этом кабель в групповой линии не пострадает, поскольку он выбран с запасом, и автомат отключится при меньшем токе, чем может выдержать кабель этого сечения.

Т.е. в группах, при превышении мощности нагрузки, будет отключаться групповой автомат, защищая контролируемую цепь и электроприборы.

Аналогичным образом, если в группах будет одновременно подключено много электроприборов и суммарный ток через вводной автомат будет превышать его номинал (в нашем примере 32А), вводной автомат сработает, отключив внешнюю сеть от внутренней. Т.е. при перегрузке в домашней сети вводной автомат отключится, защищая тем самым кабель до групповых автоматов и всю внутреннюю сеть. При этом кабель до групповых автоматов также не пострадает,  и автомат отключится при меньшем токе, чем может выдержать кабель этого сечения.

Главное, чтобы номиналы применяемых автоматов соответствовали сечению используемого кабеля.

Смотрите видео «Номиналы групповых автоматов превышают номинал вводного»

Подробно последовательность выбора, расчетов, схемы подключения можно узнать в этом видеокурсе.

Полезные статьи по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Устройство и принцип действия УЗО.

Почему УЗО выбирают на ступень выше?

Работа УЗО при обрыве нуля.



Модульный выключатель нагрузки — отличия от автомата, как выбрать и где установить

выключатель нагрузки модульный keazНаверняка многие из вас пользовались автоматическими выключателями. Проблем включить-выключить свет с помощью таких выключателей не возникало. Но вы должны знать, что в первую очередь автоматические выключатели создавались не для частых коммутационных операций, а для защиты эл.проводки и токоприемников от сверхтоков.

Роль обыкновенного рубильника, т.е разрывание цепи — это второстепенная задача автоматического выключателя.

И если вы злоупотребляете частыми отключениями с помощью автоматов, в особенности не отключив из розеток нагрузку, внутри автомата происходит постепенное выгорание контактов.выгорание контактов внутри выключателя модульного автоматического

Контакты в конечном итоге подгорят и почернеют, потеряв свою номинальную пропускную способность. В итоге через некоторое время, автоматический выключатель вам придется менять. Если вы этого не сделаете, очередное короткое замыкание может привести к воспламенению самого автомата.подгоревший контакт сверху автоматического выключателя

Поэтому для повышения безопасности электрощитков и надежности электроснабжения и были разработаны выключатели нагрузки.

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям. Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).трехфазный выключатель нагрузки иэк

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.одно и трехфазные выключатели нагрузки КЭАЗ
Основное значение выключателей нагрузки — оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Внутри установлен мостиковый контакт, с

большей площадью и большей силой прижимания чем у обычных автоматов.контакты на выключателе нагрузки модульном

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

Заводы изготовители автоматических выключателей обычно указывают, что автомат предназначен для не частых коммутаций, как правило не более шести раз в час.

А представьте что вам необходимо часто пользоваться автоматом для отключения света. Больше всего таких коммутаций происходит в процессе ремонта квартиры или наладке освещения.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.выключатель нагрузки ВН в распредщитке

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.износостойкость автоматических выключателей на отключенияизносостойкость выключателей нагрузки количество отключений

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны.

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.неремонтопригодность выключателей нагрузки

Как выбрать выключатель нагрузки-мини рубильник

Если у вас уже установлен вводной автомат, для выбора выключателя нагрузки ориентируйтесь прежде всего на его номинальный ток. Номинал выключателя нагрузки рекомендуется выбирать либо равным номинальному току автомата, либо на ступень больше. При этом следует не забывать что нам диктуют правила.

Так согласно ГОСТ 32397-2013  минимальный ток вводного устройства должен быть не менее 40А.

таблица токов вводных автоматов, узо

Руководствуясь этим, приобретайте в магазине аппараты от 40А и выше, тем более что в цене они не слишком отличаются от своих «меньших собратьев». Ну а располагаться выключатель нагрузки должен однозначно до вводного автомата, а еще лучше до самого прибора учета.

Некоторые электрики используют зачастую схему электрощитка даже без вводного автоматического выключателя. Это также разрешается, если вы грамотно защитили отходящие линии отдельными автоматами. В этом случае на вводе монтируется просто один выключатель нагрузки.

Плюс такой схемы не только в экономии, но и в селективности. При замыкании в проводке, у вас уже одновременно не отключится и ввод (погасив всю квартиру, что зачастую бывает при больших токах КЗ) и автомат группы.

Преимущества использования выключателя нагрузки

  1. минимальная вероятность повреждения изоляции дугой, даже при долгом использовании или загрязнении, за счет специальной конструкции с двойным разрывом цепи
  2. небольшая стоимость
  3. увеличенная электрическая износостойкость
  4. допускается эксплуатация при умеренных перегрузках

Статьи по теме

Воздушный выключатель

— типы автоматических выключателей, работа и применение

Воздушный выключатель Конструкция, работа, типы, преимущества и применение

Что такое автоматический выключатель?

Автоматический выключатель — это устройство, которое может

  • замыкать или размыкать цепь вручную или с помощью дистанционного управления при нормальных условиях.
  • Автоматическое отключение цепи при возникновении неисправности (например, перегрузка по току, короткое замыкание и т. Д.).
  • Замкните цепь вручную или с помощью дистанционного управления в условиях неисправности.

Автоматический выключатель используется для механизма переключения и защиты системы. Для этой цели также используются другие сопутствующие устройства и компоненты, связанные с автоматическими выключателями, такие как предохранители, реле, переключатели и т. Д. Автоматические выключатели широко используются в промышленности, а также в энергосистемах для управления и защиты различных частей цепи, таких как переключатели, трансформаторы. , Двигатели, Генераторы / Генераторы и т.д., что делает систему стабильной и надежной. Circuit Breaker Symbols Circuit Breaker Symbols

На рынке доступны различные типы воздушных выключателей , и мы обсудим их один за другим подробно.

Воздушный выключатель (ACB)

Воздушный выключатель (ACB) — это устройство электрической защиты, используемое для защиты от короткого замыкания и перегрузки по току до 15 кВ с номинальным током от 800 до 10 кА. Он работает на воздухе (где в качестве средства гашения дуги используется воздушная струя) при атмосферном давлении для защиты подключенных электрических цепей. ACB полностью заменен масляным автоматическим выключателем, потому что он по-прежнему является предпочтительным выбором для использования ACB, потому что нет возможности возгорания масла, как в масляном выключателе.

Конструкция воздушного выключателя

На следующем рисунке показаны основная и внешняя части автоматического выключателя . (ABB EMax низковольтный, ограничивающий ток и селективный (не ограничивающий ток) воздушный автоматический выключатель).

"Delixi "Delixi

  1. Кнопка ВЫКЛ (O)
  2. Кнопка ВКЛ (I)
  3. Индикатор положения главного контакта
  4. Индикатор состояния механизма накопления энергии
  5. Кнопка сброса
  6. Светодиодные индикаторы
  7. Контроллер
  8. «Подключение», « «Тест» и стопор «изолированного» положения (трехпозиционный фиксатор / блокирующий механизм)
  9. Навесной замок, предоставляемый пользователем
  10. Подключение «,« Тест »и« разъединение »индикации положения
  11. Разъем (CE) Разделение, (CD ) Испытание (CT) Контакты индикации положения
  12. Паспортная табличка
  13. Цифровые дисплеи
  14. Ручка накопителя механической энергии
  15. Встряхивание (IN / OUT)
  16. Репозиторий коромысла
  17. Кнопка сброса аварийного отключения

На следующем рисунке показан Внутренняя конструкция воздушного выключателя

"Air "Air

  • 1.Несущая конструкция из листовой стали
  • 2. Трансформатор тока для расцепителя защиты
  • 3. Изолирующая коробка группы полюсов
  • 4. Горизонтальные редкие клеммы
  • 5a. Пластины для фиксированных главных контактов
  • 5б. Пластины для фиксированной дуги Контакты
  • 6а. Пластины для главных подвижных контактов
  • 6б. Пластины для подвижных дугогасительных контактов
  • 7. Дугогасительная камера
  • 8. Клеммная коробка для стационарной версии — скользящие контакты для выдвижной версии
  • 9.Защитный расцепитель
  • 10. Управление включением и размыканием автоматического выключателя
  • 11. Пружины включения

Соответствующее сообщение: Разница между автоматическим выключателем и автоматическим выключателем в соответствии со стандартами IEC

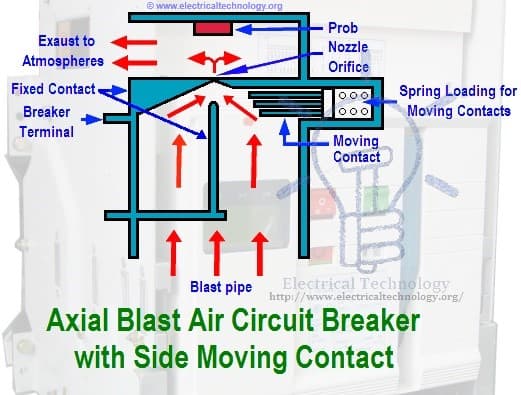

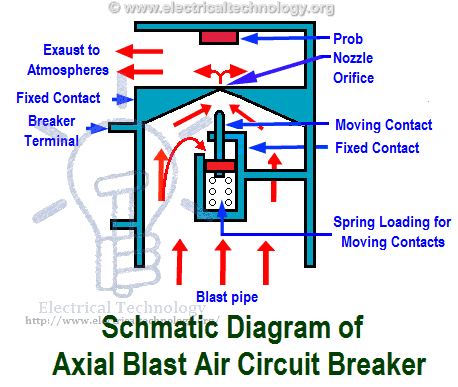

Принцип действия воздушного выключателя

Принцип работы Воздушный автоматический выключатель существенно отличается от других типов автоматических выключателей. Основная цель автоматического выключателя — предотвратить повторное возникновение дуги после обнуления тока, когда зазор между контактами будет выдерживать восстанавливающееся напряжение системы.Он выполняет ту же работу, но по-другому. Во время прерывания дуги он создает напряжение дуги вместо напряжения питания. Напряжение дуги определяется как минимальное напряжение, необходимое для поддержания дуги. Автоматический выключатель увеличивает напряжение тремя различными способами:

  • Напряжение дуги может быть увеличено путем охлаждения плазмы дуги. Как только температура дугового плазменного движения частицы в плазме дуги снижается, для поддержания дуги потребуется больший градиент напряжения.
  • Разделение дуги на несколько серий увеличивает напряжение дуги.
  • Напряжение дуги можно увеличить, увеличив длину пути дуги. Как только длина пути дуги увеличивается, путь сопротивления будет увеличиваться, больше напряжения дуги прикладывается к пути дуги, следовательно, напряжение дуги увеличивается.

Эксплуатируется на уровне напряжения до 1 кВ. Он содержит две пары контактов. По основной паре проходит ток, а контакт сделан из меди. Дополнительная пара контактов сделана из карбона. При размыкании выключателя первым размыкается главный контакт. Во время размыкания главного контакта дуговые контакты остаются в контакте друг с другом.Дуга возникает, когда контакты дуги разъединены. Для среднего напряжения автоматический выключатель устарел.

Типы воздушных выключателей

Существует четыре типа автоматических выключателей , используемых в управлении и защите для поддержания и стабильной работы распределительных устройств и среднего напряжения в помещениях.

  • Автоматический выключатель простого прерывания или ACB перекрестного взрыва
  • Магнитный противовыбросовый выключатель Воздушный выключатель
  • Воздушный желоб Перерыв Автоматический выключатель
  • Воздушный выключатель

Связанное сообщение: Как читать номинальные данные паспортной таблички MCB, напечатанные на нем?

P Воздушный автоматический выключатель или автоматический выключатель с перекрестным потоком воздуха:

Автоматический выключатель снабжен камерой, окружающей контакт.Камера известна как «дугогасительная камера». Дуга заставляет его вбивать. Дугогасительная камера поможет добиться охлаждения. Arc Желоб сделан из некоторого огнеупорного материала. Внутренние стенки дугогасительной камеры имеют такую ​​форму, что дуга не только нагнетается в непосредственной близости, но и проникает в змеевидный канал, выступающий на стенке дугогасительной камеры.

Дугогасительная камера разделена на несколько небольших отсеков с помощью металлических разделительных пластин. Металлические разделительные пластины являются дугогасительными разделителями, и каждое из небольших отсеков ведет себя как мини-дугогасительная камера.Первоначальная дуга будет разделена на серию дуг, в результате чего все дуговые напряжения будут выше напряжения системы. Они являются предпочтительным выбором при низком напряжении. Plain air circuit breaker or Cross-Blast Air Circuit Breaker Plain air circuit breaker or Cross-Blast Air Circuit Breaker

Автоматический выключатель с воздушным желобом

В воздушном автоматическом выключателе с воздушным желобом есть два типа контактов, а именно «главный контакт» и «вспомогательные или дуговые контакты». Основные контакты выполнены из меди, а серебряные пластины имеют низкое сопротивление и проводят ток в замкнутом положении. Вспомогательные или дугогасительные контакты изготовлены из медного сплава, поскольку они жаропрочные и используются для предотвращения повреждения основных контактов из-за дуги и могут быть легко заменены при необходимости в случае износа.Во время срабатывания автоматического выключателя дуговые или вспомогательные контакты замыкаются до и размыкаются после главных контактов автоматического выключателя.

Автоматический выключатель с магнитным обдувом

Автоматический выключатель с магнитным обдувом обеспечивает магнитное управление моментом дуги для гашения дуги в устройствах. Гашение дуги контролируется с помощью магнитного поля, создаваемого током в продувочных катушках, включенных последовательно с прерываемой цепью.Эти катушки известны как «продуть катушку». Магнитное поле не контролирует и не гасит дугу, возникшую в выключателе, но перемещает дугу в желоба, где дуга удлиняется, охлаждается и гаснет соответственно. Такие автоматические выключатели используются до 11кВ.

Воздушный автоматический выключатель:

Этот тип автоматического выключателя используется для системного напряжения 245 кВ, 420 кВ и более.

Пневматический выключатель разделен на три категории:

  • Осевой взрывной выключатель
  • Осевой взрывной выключатель со скользящим подвижным контактом.

Связанные сообщения:

Осевой взрыватель

Подвижный контакт находится в контакте. При нормально замкнутом состоянии выключателя сопло находится в неподвижном контакте. При возникновении неисправности в камеру вводится высокое давление. Воздух под высоким давлением будет проходить через отверстие сопла, для поддержания которого достаточно напряжения. Schematic diagram of axial blast air circuit breaker Schematic diagram of axial blast air circuit breaker

Осевая струя со скользящим подвижным контактом

Подвижный контакт установлен на поршне, поддерживаемом пружиной.Взрыв переносит дугу на дуговый электрод. Schematic diagram of Axial Blast Air Circuit Breaker with Side Moving Contact Schematic diagram of Axial Blast Air Circuit Breaker with Side Moving Contact

Преимущества и недостатки воздушного выключателя

Преимущества
  • Воздушный автоматический выключатель является подходящим вариантом для использования там, где требуется частое срабатывание из-за меньшей энергии дуги
  • Риск возгорания устраняется в процессе эксплуатации выключателя воздушного дутья.
  • Пневматический автоматический выключатель имеет небольшие размеры, потому что рост диэлектрической прочности происходит так быстро (какой конечный контактный зазор, необходимый для гашения дуги, очень мал).
  • Скорость автоматического выключателя при работе воздушной струи намного выше.
  • Гашение дуги происходит намного быстрее
  • Продолжительность дуги одинакова для всех значений тока.
  • Стабильность работы может сохраняться и зависит от скорости работы выключателей.
  • Требует меньше обслуживания.

Соответствующий пост: Предохранитель HRC (предохранитель с высокой разрывной способностью) и его типы

Недостатки
  • Завод по производству воздуха требует дополнительного обслуживания.
  • Содержит воздушный компрессор большой мощности.
  • Есть вероятность утечки воздуха из места соединения воздуховодов.
  • Существует вероятность быстрого нарастания напряжения повторного включения и прерывания тока.
  • Воздух имеет относительно более низкие характеристики гашения дуги.

Применение и применение воздушного выключателя

  • Используется для защиты растений.
  • Используется для общей защиты электрических машин.
  • Применяется для защиты трансформаторов, конденсаторов и генераторов.
  • ACB также используется в системе распределения электроэнергии и NGD около 15 кВ.
  • Также используется в приложениях с низким и высоким напряжением и током.

Статьи по теме:

.

Автоматический выключатель двух типов для автоматического отключения питания

Автоматическое отключение

Стандарт IEC 60364 предписывает автоматическое отключение питания для защиты от косвенного прикосновения .

2 Most Common Devices For the Automatic Disconnection Of the Supply 2 наиболее распространенных устройства для автоматического отключения питания

Что значит //

Защитное устройство должно автоматически отключать питание , чтобы в случае неисправности между токоведущей частью и незащищенной проводящей частью или защитным проводом предполагаемое напряжение прикосновения превышало 50 В переменного тока.с. (25 В в особых условиях) не сохраняется в течение времени, достаточного для того, чтобы вызвать риск вредного физиологического воздействия на человека, контактирующего с одновременно доступными проводящими частями.

Эта защитная мера требует согласования между заземлением системы и характеристиками защитных проводов и устройств.


Автоматические выключатели //

1. С термомагнитным расцепителем

Защиты, обеспечиваемые автоматическими выключателями с термомагнитным расцепителем:

  • Защита от перегрузок ;
  • Защита от коротких замыканий ;
  • Защита от непрямых контактов .
Tmax Molded Case Circuit Breaker, type T1 Tmax Molded Case Circuit Breaker, type T1 Автоматический выключатель в литом корпусе Tmax, тип T1

Защита от перегрузки обеспечивается тепловым расцепителем с обратной кривой выдержки времени, т.е. чем выше ток перегрузки, тем меньше время срабатывания.

Защита от короткого замыкания обеспечивается с помощью магнитного расцепителя с независимой кривой срабатывания по времени, т.е. с временем отключения, независимым от тока короткого замыкания.

Защита от косвенных контактов может осуществляться как тепловым, так и магнитным расцепителем, поскольку ток замыкания на землю включает, по крайней мере, одну фазу; если этот ток достаточно высок, он может вызвать отключение автоматического выключателя.

Необходимо, чтобы защитное устройство было согласовано с распределительной системой и способом заземления открытых проводящих частей, чтобы в такое время гарантированно происходило отключение, чтобы ограничить сохранение опасных напряжений прикосновения, присутствующих в открытых проводящих частях. запчасти дальше по вине.

На рисунке 1 показан пример пути тока замыкания на землю в системе с прямым заземлением нейтрали , а открытые проводящие части подключены к той же схеме заземления нейтрали (система TN), а кривая отключения выключатель магнитный типа Tmax T1C160 R160 .

Earth current path Earth current path Рисунок 1 — Путь тока земли
Trip curve Tmax T1C160 In160 Trip curve Tmax T1C160 In160 Рисунок 2 — Кривая отключения Tmax T1C160 In160

Как показано на диаграмме, при токе замыкания на землю , равном 940 A , автоматический выключатель должен отключиться максимум за 5 с (значение, показанное на кривой с более высоким допуском).

Вернуться к оглавлению ↑


2. С микропроцессорным электронным реле

Защиты автоматических выключателей с электронными реле полностью аналогичны защите автоматических выключателей с термомагнитным расцепителем.

ABB Tmax Circuit Breaker T2 ABB Tmax Circuit Breaker T2 ABB Tmax Автоматический выключатель T2

Функции защиты, реализованные с помощью микропроцессорного электронного реле, позволяют защитить от:

  1. Перегрузка (защита L),
  2. Короткое замыкание (защита S и I) и
  3. Косвенный контакт должен быть реализован.
Protection against overload (protection L), short-circuit (protection S and I) and indirect contact to be realized Protection against overload (protection L), short-circuit (protection S and I) and indirect contact to be realized Рисунок 3 — Обеспечение защиты от перегрузки (защита L), короткого замыкания (защита S и I) и непрямого контакта Электронные расцепители

позволяют получить точные настройки как в отношении времени срабатывания, так и пороговых значений тока, чтобы полностью удовлетворить требования к установке.На рисунке 3 показан тот же пример, что и ранее, но в качестве защитного устройства установлен автоматический выключатель типа Tmax T2 S160 PR221DS-LS / I In160 с электронным расцепителем .

Earth current path Earth current path Рисунок 4 — Путь тока земли
Trip curve T2S160 PR221DS-LS/I In160 Trip curve T2S160 PR221DS-LS/I In160 Рисунок 5 — Кривая отключения T2S160 PR221DS-LS / I In160

Возможность установки низкого магнитного порога ( при примерно 750 A ) позволяет достичь времени срабатывания, соответствующего магнитному срабатыванию (несколько десятков миллисекунд), , что на значительно быстрее, чем время, достигаемое при том же условия с термомагнитным выключателем того же типоразмера.

Вернуться к оглавлению ↑


Автоматический выключатель в литом корпусе Tmax (ВИДЕО)

Вернуться к оглавлению ↑

Ссылка // Распределительные системы и защита от косвенного прикосновения и замыкания на землю — ABB

,Автоматический выключатель

— Простая английская Википедия, бесплатная энциклопедия

Несколько автоматических выключателей в электрической панели

Автоматический выключатель — это устройство, предназначенное для отключения электрической цепи при слишком большом токе. Обычно это происходит, если подключено слишком много устройств или произошло короткое замыкание. Автоматические выключатели обычно устанавливаются в электрическом щите. Некоторые автоматические выключатели также имеют защиту GFCI. Внутри автоматического выключателя обычно находится электромагнитная катушка.Когда через катушку протекает слишком большой ток, она нажимает на выключатель, отключая питание. Катушка реагирует на мгновенное короткое замыкание. Также есть биметаллическая полоса, которая согнется и потянет за переключатель, если станет слишком горячим. Это реагирует на длительные периоды слишком большого тока.

Некоторые современные автоматические выключатели контролируют ток электронным способом и отключают питание, когда электронный датчик обнаруживает слишком большой ток. Автоматический выключатель выполняет ту же работу, что и предохранитель, но, в отличие от предохранителя, автоматический выключатель не нужно заменять для сброса, за исключением некоторых серьезных случаев, таких как очень сильные короткие замыкания и удары молнии, которые могут повредить цепь. выключатель.

По уровню напряжения [изменение | изменить источник]

  • Автоматический выключатель низкого напряжения.
  • Автоматический выключатель среднего напряжения.
  • Автоматический выключатель высокого напряжения.

Путем гашения дуги [изменить | изменить источник]

  • Воздушный выключатель
  • CO 2 выключатель
  • Выключатель автоматический
  • Масляный выключатель
  • Автоматический выключатель из гексафторида серы
  • Вакуумный выключатель
,

Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

Автоматический выключатель — это переключающее устройство, которое прерывает аномальный или аварийный ток. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

Принцип работы автоматического выключателя

Автоматический выключатель состоит из неподвижных и подвижных контактов. Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

В нормальном рабочем состоянии плечи автоматического выключателя можно размыкать или замыкать для переключения и технического обслуживания системы.Чтобы размыкать автоматический выключатель, требуется только давление на спусковой крючок.

circuit-breaker Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается питание, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

Типы автоматических выключателей

Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

Самый общий способ классификации автоматических выключателей основан на гашении дуги. К таким типам автоматических выключателей относятся: —

  1. Масляный автоматический выключатель
  2. Автоматический выключатель минимального уровня
  3. Автоматический выключатель воздушной струи
  4. Автоматический выключатель на основе гексафторида серы
  5. Вакуумный выключатель
  6. Автоматический выключатель

Все высоковольтные выключатели можно разделить на две основные категории: i.е масляные выключатели и безмасляные выключатели.

,
